Графитовые щетки ЭГ- 4,ЭГ- 14(ЭГ- 41), ЭГ-74 25×32×65

Описание

Продам по цене производителя графитовые щетки ЭГ- 4, ЭГ-14 ( ЭГ-41), ЭГ-74 25×32×65

(щетки графитовые, угольнографитовые щетки).

Щетки ЭГ ― это деталь электрического генератора или двигателя, которая проходит высокотемпературную обработку. Щетки используются для подвода или отвода тока. Электрические щетки ЭГ имеют достаточно широкий модельный ряд. В зависимости из какого материала щетки изготовлены, наконечника, накладки и токоотводящего провода.

Щетка ЭГ- 4,ЭГ- 14(ЭГ- 41), ЭГ-74 ― устанавливается на электроприводы различного назначения, в т.ч. мощные двигатели и генераторы с резко выраженной неравномерностью нагрузок; гребные двигатели; сварочные и тяговые генераторы; крановые двигатели постоянного тока; электрические машины постоянного тока для черной и цветной металлургии и для контактных колец.

Щетки электрические ЭГ- 4,ЭГ- 14(ЭГ- 41), ЭГ-74 изготавливаются в следующих исполнениях: К1-1, К1-2, К1-3, К1-4, К1-5, К1-7, К1-8, К4-2, К6-3, К8-8, К11-3, К12-8, К13-2, К14-1.

Область применения ЭГ- 4,ЭГ- 14(ЭГ- 41), ЭГ-74:
Электрические машины постоянного тока до 750V общепромышленного назначения, тяговые двигатели и генераторы подвижного состава железнодорожного транспорта и подвижного состава городского электротранспорта.

Пример обозначения:

Щетка ЭГ 20х32х64 L125, 6П2х6, К1-2, ЭГ41, НК-2

• Щетка ЭГ — обозначает тип материала щетки ЭГ — электрографитовая, МГ-меднографитовая
• 20х32х64 — Размер щетки ширина, длина, и высота. Первые две цифры — это размер окна в которое вставляется щетка. Последняя цифра — это размер по которому изнашивается щетка в процессе работы.

• L125 — длина токопроводящего провода в милиметрах.

• 6П2х6 — тип наконечника.

• К1-2 — конструкция щетки.

• ЭГ41 — Марка материала из которого изготовлена щетка.

• НК-2 — тип накладки.

Типы накладок изготавливаемых щеток

Типы наконечников и длина изготавливаемых щеток

Обозначения размеров щеток должны соответствовать указанным на чертеже и записываются:

t х a х r — для одинарных щёток

( 2 х t / 2 ) х a х r для разрезных щёток, где ;

t- тангенциальный размер

a- аксиальный размер

r- радиальный размер

Технические характеристики графитовых электрощёток: ЭГ-4, ЭГ-14, ЭГ-41, ЭГ-74

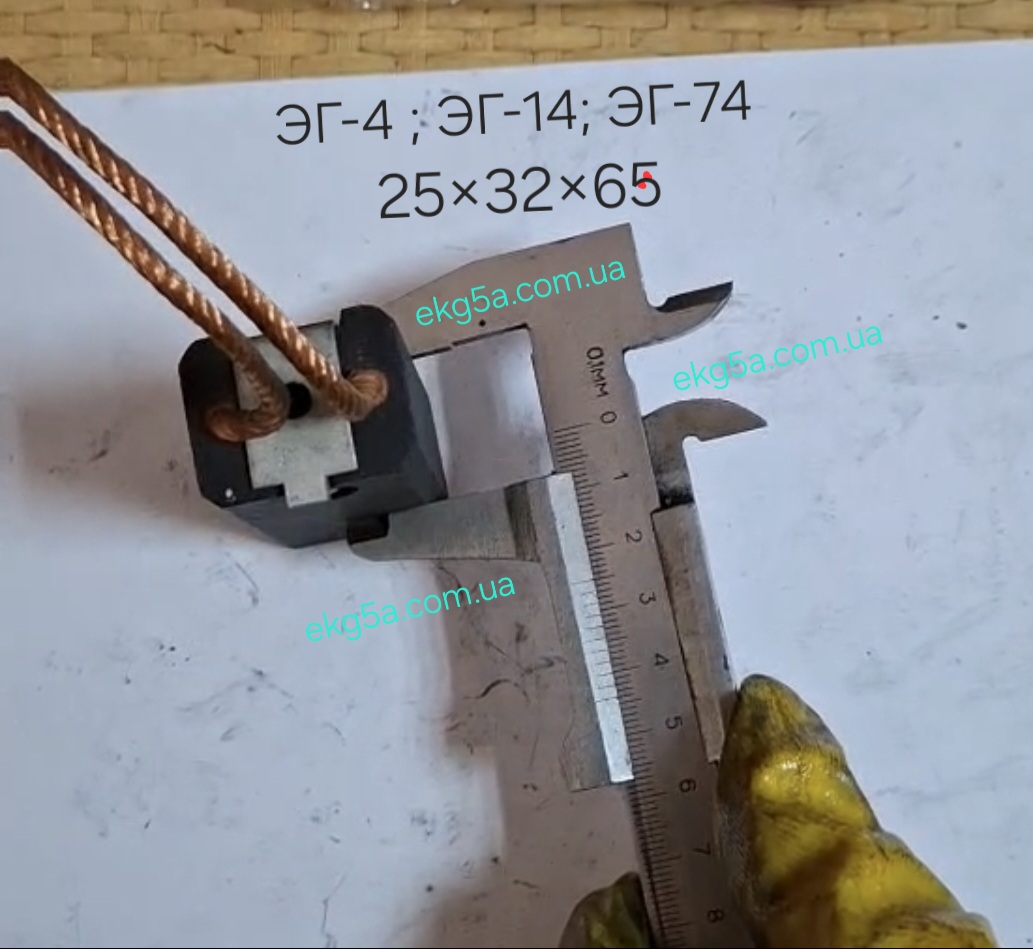

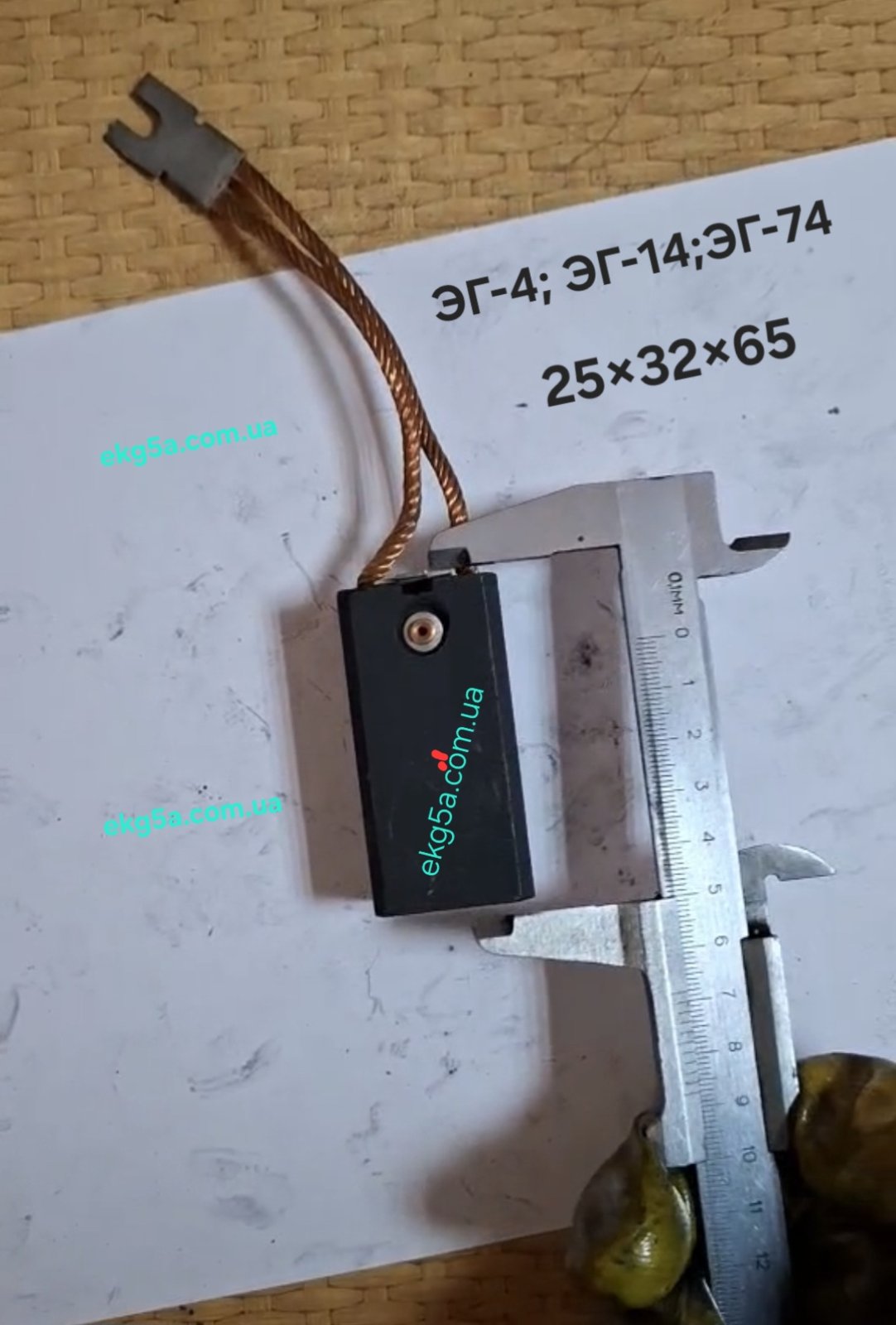

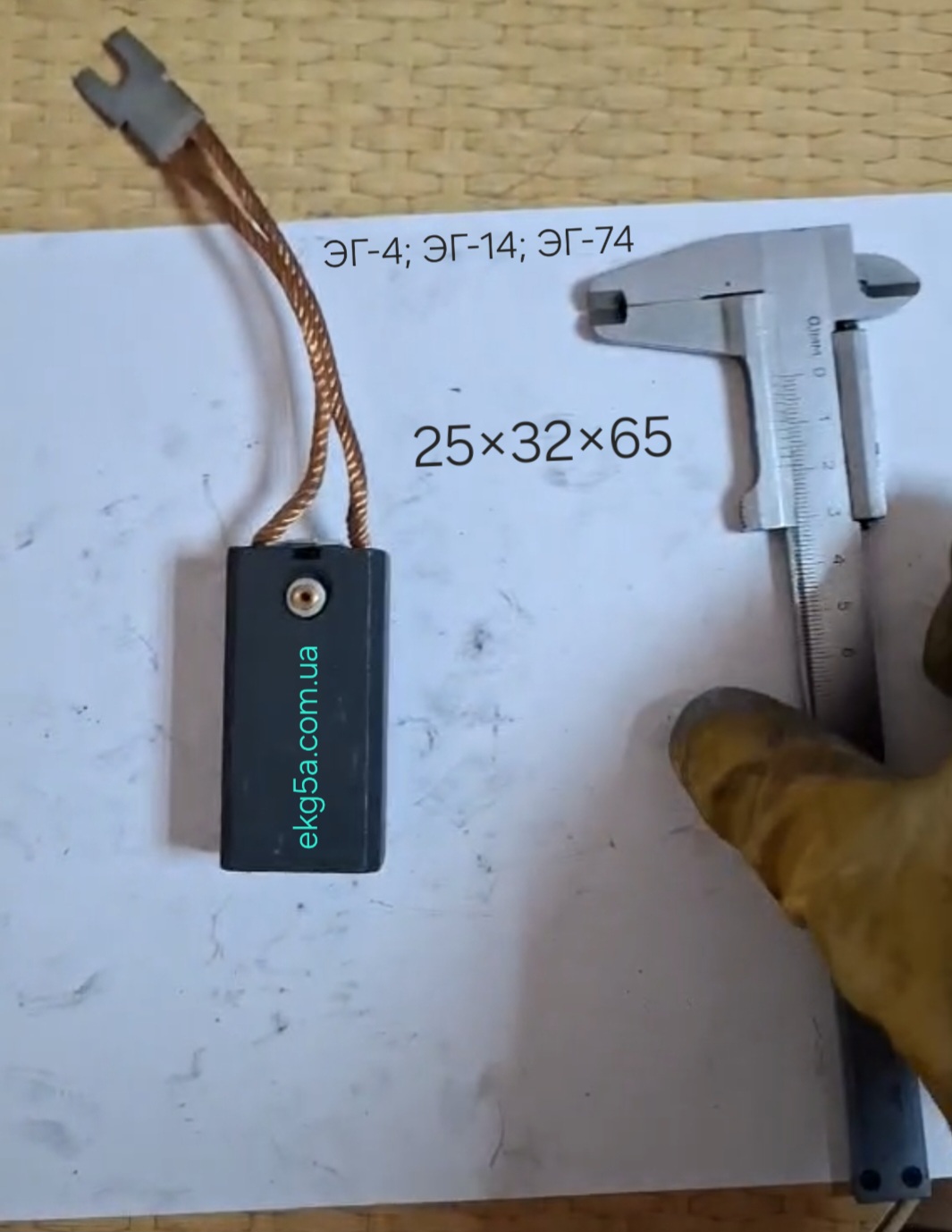

Щётки графитовые ЭГ-4, ЭГ-14, ЭГ-74 размером 25×32×65 мм

Электрографитовые щётки ЭГ-4, ЭГ-14 и ЭГ-74 размером 25×32×65 мм предназначены для передачи электрического тока между неподвижными и вращающимися элементами электрических машин — коллекторами и контактными кольцами электродвигателей и генераторов.

Щётки применяются в промышленном электрооборудовании, электроприводах, генераторных установках, крановом, металлургическом, горнодобывающем и другом оборудовании при соответствии выбранной марки условиям работы электрической машины.

ПП «ТЕХНО-МАРКЕТ» осуществляет изготовление и поставку электрографитовых щёток ЭГ-4, ЭГ-14, ЭГ-74 размером 25×32×65 мм с различными вариантами токовыводов, наконечников и конструктивного исполнения.

Основные технические характеристики щёток ЭГ-4, ЭГ-14, ЭГ-74

Все три марки представлены в одинаковом размере 25×32×65 мм, но отличаются электрическими и физико-механическими свойствами щёточного материала.

Область применения графитовых щёток

Электрографитовые щётки размером 25×32×65 мм применяются в различных видах электротехнического оборудования:

• электродвигателях постоянного тока;

• промышленных генераторах;

• крановых электродвигателях;

• тяговых электрических машинах;

• электроприводах металлургического оборудования;

• электроприводах горнодобывающих машин;

• генераторах и преобразовательных установках;

• электрических машинах с контактными кольцами;

• другом промышленном оборудовании с коллекторно-щёточными узлами.

Конструкция электрографитовых щёток

Электрографитовая щётка состоит из рабочего тела, изготовленного из соответствующей марки материала, и элементов электрического подключения.

В зависимости от исполнения конструкция может включать:

• один или несколько гибких медных токопроводящих проводов;

• контактный наконечник;

• контактную накладку;

• элементы крепления токовывода;

• одинарное или разрезное щёточное тело.

Токопроводящий провод обеспечивает передачу электрического тока от щётки к неподвижным элементам электрической цепи.

Тип наконечника и длина провода выбираются с учётом конструкции оборудования.

Варианты исполнения щёток

Электрографитовые щётки могут изготавливаться в различных конструктивных исполнениях в соответствии с чертежами и техническими требованиями заказчика.

При заказе необходимо уточнять:

• марку материала;

• габаритные размеры;

• количество токопроводящих проводов;

• длину и сечение проводов;

• тип наконечника;

• наличие контактной накладки;

• конструктивное исполнение;

• количество щёток.

Для изготовления нестандартного исполнения можно предоставить образец, эскиз или чертёж.

Установка электрографитовых щёток

Перед установкой щёток ЭГ-4, ЭГ-14 или ЭГ-74 необходимо отключить электрическое оборудование и проверить отсутствие напряжения.

Следует проверить состояние щёткодержателя, контактной поверхности коллектора или контактных колец.

Щётка должна свободно перемещаться в направляющем окне без заклинивания и чрезмерного бокового люфта.

При необходимости производится притирка рабочей поверхности в соответствии с требованиями изготовителя электрической машины.

После установки проверяются правильность положения щётки, состояние токовывода и усилие прижатия.

Давление щёток на коллектор

Правильное давление щётки на коллектор или контактное кольцо необходимо для обеспечения устойчивого электрического контакта.

Диапазоны давления составляют:

• ЭГ-4: 0,15–0,20 кгс/см²;

• ЭГ-14: 0,20–0,40 кгс/см²;

• ЭГ-74: 0,175–0,25 кгс/см².

Недостаточное давление может приводить к нестабильному контакту и искрению.

Чрезмерное давление способно увеличивать механический износ щётки и контактной поверхности.

Фактическое усилие пружин щёткодержателя устанавливается по требованиям производителя электрической машины.

Первый запуск после замены щёток

После монтажа необходимо проверить свободное перемещение щёток, надёжность крепления токовыводов и состояние контактной поверхности.

При первом запуске контролируют:

• наличие искрения;

• равномерность прилегания щёток;

• температуру щёточного узла;

• отсутствие постороннего шума;

• состояние коллектора или контактных колец.

При чрезмерном искрении или быстром нагреве необходимо установить причину неисправности до продолжения эксплуатации.

Эксплуатация и техническое обслуживание

В процессе эксплуатации рекомендуется регулярно проверять степень износа щёток, состояние токовыводов, усилие прижатия и чистоту щёткодержателей.

Необходимо контролировать состояние коллектора или контактных колец, отсутствие повреждений рабочей поверхности и чрезмерного искрения.

Своевременная замена изношенных щёток помогает предотвращать повреждение коллекторного узла и нарушение работы электрической машины.

Возможные неисправности графитовых щёток

Изготовление графитовых щёток ЭГ-4, ЭГ-14, ЭГ-74

ПП «ТЕХНО-МАРКЕТ» осуществляет изготовление и поставку электрографитовых щёток марок ЭГ-4, ЭГ-14 и ЭГ-74 размером 25×32×65 мм.

В зависимости от заказа согласовываются конструкция щётки, количество и длина токовыводов, тип наконечника и другие параметры.

При изготовлении контролируются геометрические размеры, состояние рабочего тела, качество соединений и соответствие согласованному исполнению.

Контроль качества на каждом этапе производства.

Способы крепления токопроводящих проводов к графитовым щёткам ЭГ-4, ЭГ-14, ЭГ-74 — чертежи:

Транспортировка и хранение

Графитовые щётки должны транспортироваться в упаковке, обеспечивающей защиту от механических повреждений, ударов и загрязнения.

При хранении необходимо исключить воздействие влаги, агрессивных веществ и повреждение токопроводящих проводов.

Рабочие контактные поверхности должны быть защищены от сколов и загрязнения.

Купить графитовые щётки ЭГ-4, ЭГ-14, ЭГ-74 25×32×65 мм

ПП «ТЕХНО-МАРКЕТ» предлагает электрографитовые щётки ЭГ-4, ЭГ-14 и ЭГ-74 для промышленных электродвигателей, генераторов и другого электротехнического оборудования.

Для заказа необходимо указать:

• марку щётки — ЭГ-4, ЭГ-14 или ЭГ-74;

• размер — 25×32×65 мм;

• конструктивное исполнение;

• тип наконечника;

• длину токопроводящего провода;

• необходимое количество.

Возможно согласование изготовления других размеров и исполнений.

Поставка по Украине и на экспорт.

Цена, комплектация и сроки изготовления уточняются при заказе.
