Описание
Продам по цене от производителя графитовые щетки ЭГ- 4,ЭГ- 14(ЭГ- 41), ЭГ-74 16х25х32
(щетки графитовые, угольнографитовые щетки).
Щетки ЭГ ― это деталь электрического генератора или двигателя, которая проходит высокотемпературную обработку. Щетки используются для подвода или отвода тока. Электрические щетки ЭГ имеют достаточно широкий модельный ряд. В зависимости из какого материала щетки изготовлены, наконечника, накладки и токоотводящего провода.
Щетка ЭГ- 4, ЭГ-14, ЭГ-74― устанавливается на электроприводы различного назначения, в т.ч. мощные двигатели и генераторы с резко выраженной неравномерностью нагрузок; гребные двигатели; сварочные и тяговые генераторы; крановые двигатели постоянного тока; электрические машины постоянного тока для черной и цветной металлургии и для контактных колец.
Щетки электрические ЭГ- 4, ЭГ-14, ЭГ-74 изготавливаются в следующих исполнениях: К1-1, К1-2, К1-3, К1-4, К1-5, К1-7, К1-8, К4-2, К6-3, К8-8, К11-3, К12-8, К13-2, К14-1.
Область применения ЭГ- 4,ЭГ- 14(ЭГ- 41), ЭГ-74:
Электрические машины постоянного тока до 750V общепромышленного назначения, тяговые двигатели и генераторы подвижного состава железнодорожного транспорта и подвижного состава городского электротранспорта.
Пример обозначения:
Щетка ЭГ 20х32х64 L125, 6П2х6, К1-2, ЭГ41, НК-2
- Щетка ЭГ — обозначает тип материала щетки ЭГ — электрографитовая, МГ-меднографитовая
- 20х32х64 — Размер щетки ширина, длина, и высота. Первые две цифры — это размер окна в которое вставляется щетка. Последняя цифра — это размер по которому изнашивается щетка в процессе работы.
- L125 — длина токопроводящего провода в милиметрах.
- 6П2х6 — тип наконечника.
- К1-2 — конструкция щетки.
- ЭГ41 — Марка материала из которого изготовлена щетка.
- НК-2 — тип накладки.
Типы накладок изготавливаемых щеток
Типы наконечников и длина изготавливаемых щеток
Обозначения размеров щеток должны соответствовать указанным на чертеже и записываются:
t х a х r — для одинарных щёток
( 2 х t / 2 ) х a х r для разрезных щёток, где ;
t- тангенциальный размер
a- аксиальный размер
r- радиальный размер

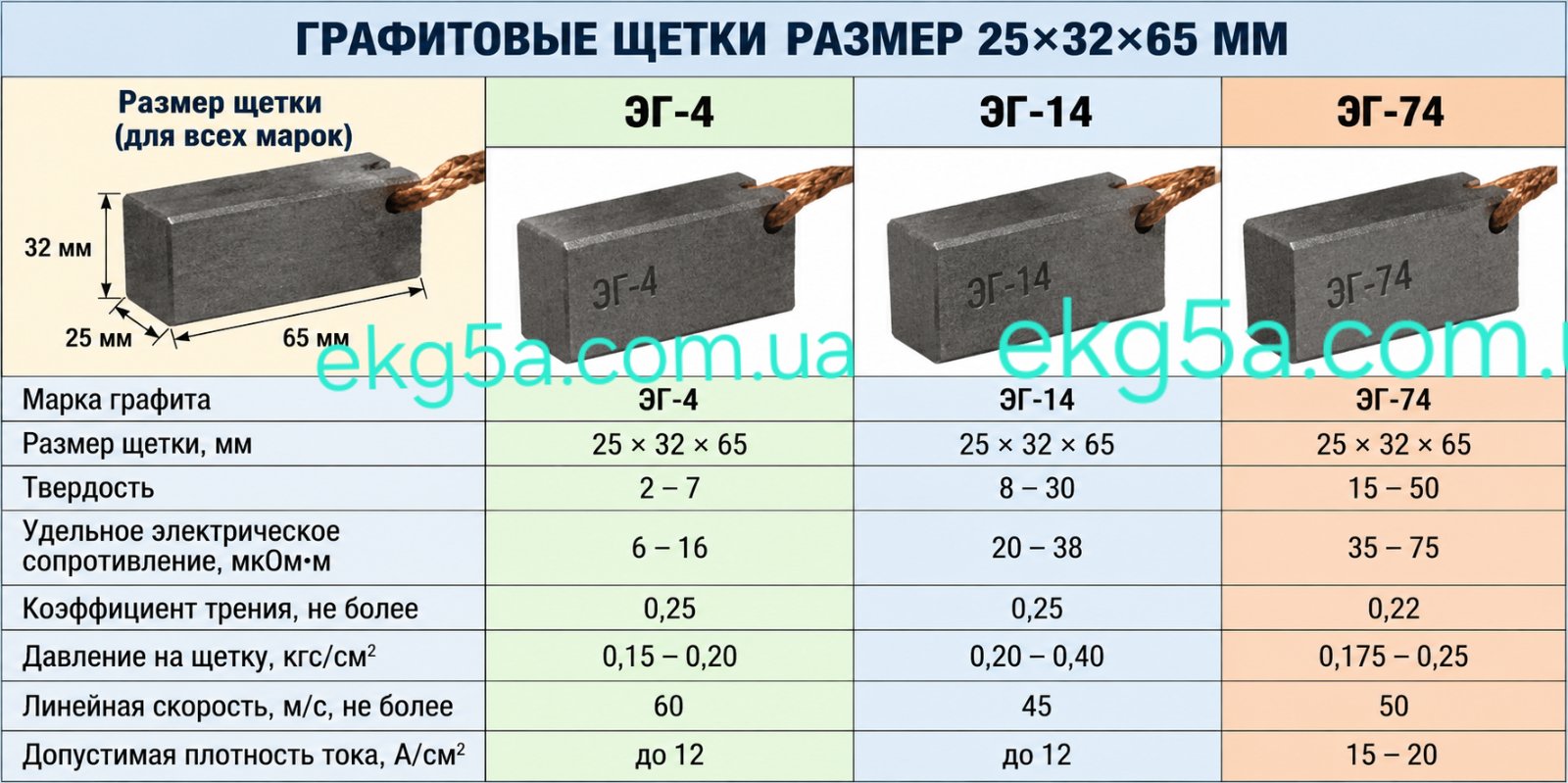

Технические характеристики графитовых электрощёток

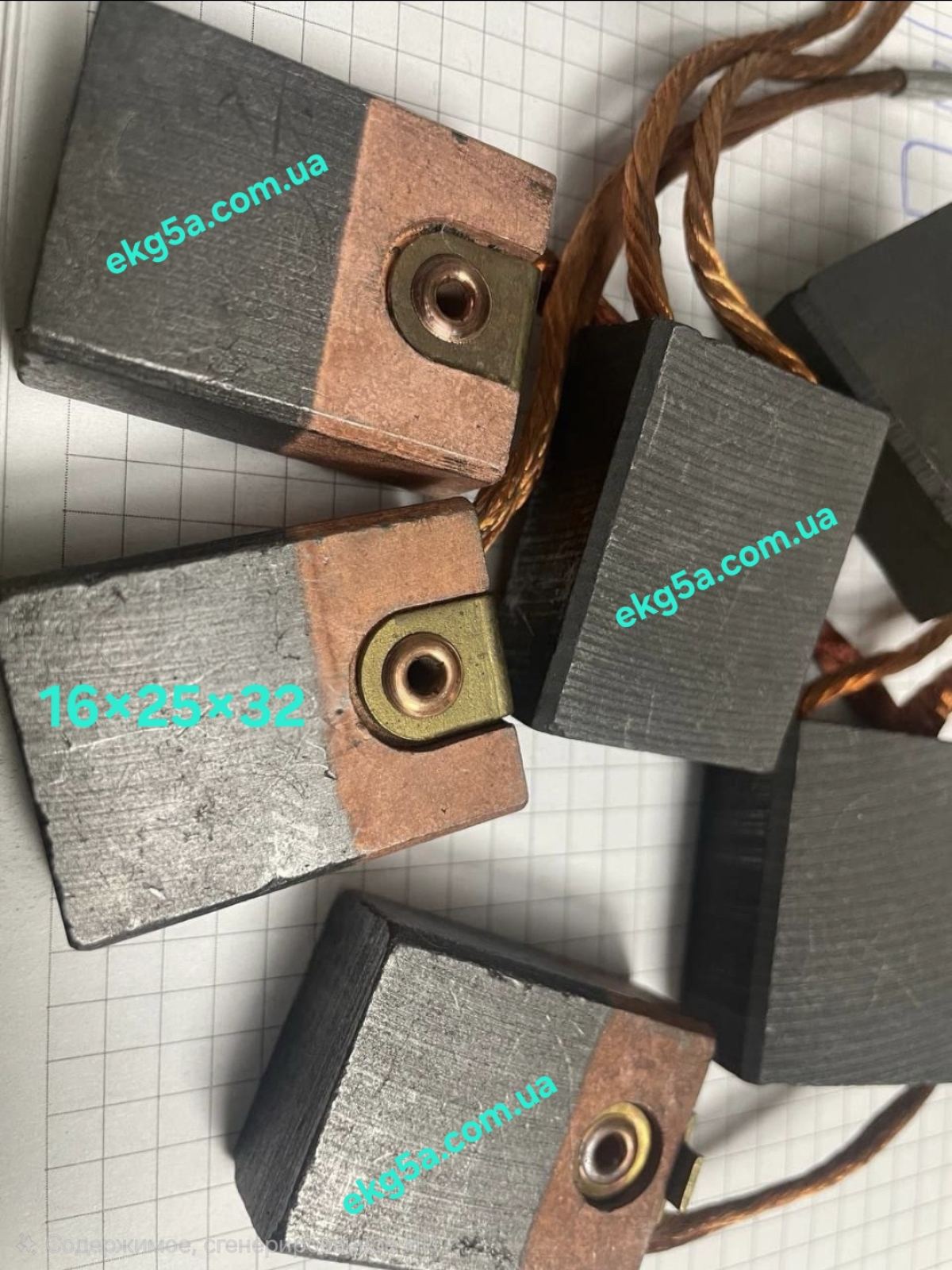

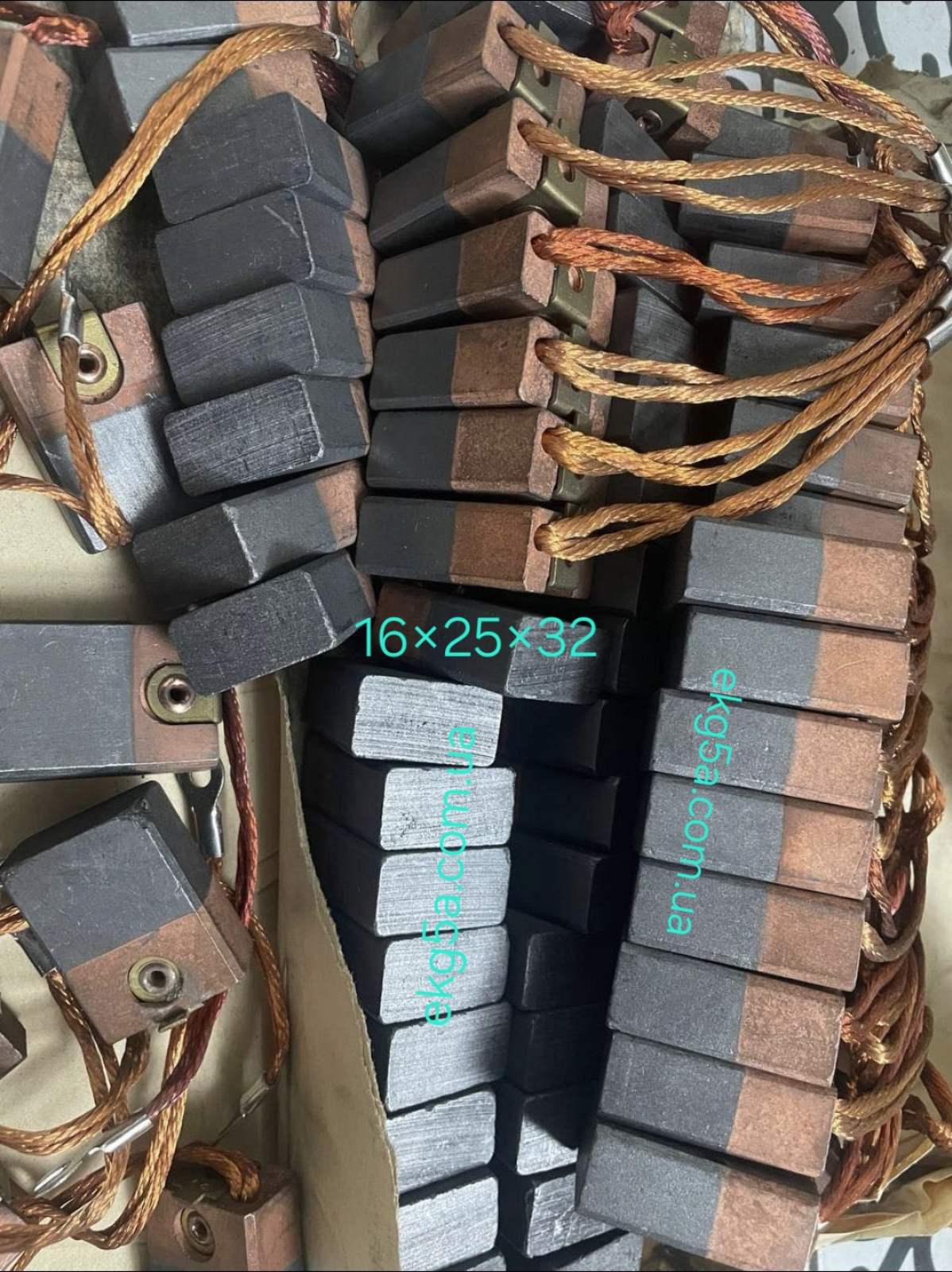

Графитовые щётки ЭГ-4, ЭГ-14, ЭГ-74 16×25×32 мм — характеристики, применение и изготовление
Электрографитовые щётки ЭГ-4, ЭГ-14 и ЭГ-74 размером 16×25×32 мм предназначены для передачи электрического тока между неподвижными и вращающимися частями электрических машин через коллектор или контактные кольца.
Щётки применяются в электродвигателях и генераторах промышленного назначения, крановых электроприводах, металлургическом, горнодобывающем и другом оборудовании, где предусмотрено использование соответствующей марки электрографитового материала.
ПП «ТЕХНО-МАРКЕТ» осуществляет изготовление и поставку графитовых щёток ЭГ-4, ЭГ-14 и ЭГ-74 размером 16×25×32 мм в различных конструктивных исполнениях.
Технические характеристики щёток ЭГ-4, ЭГ-14 и ЭГ-74
Все три марки имеют одинаковые габаритные размеры, но отличаются электрическим сопротивлением, коэффициентом трения, допустимой плотностью тока и условиями эксплуатации.
Размеры щёток 16×25×32 мм
Размер рабочего тела электрографитовой щётки:
тангенциальный размер — 16 мм;
аксиальный размер — 25 мм;
радиальный размер, первоначальная высота — 32 мм.
Первые два размера определяют поперечное сечение щётки, а третий — её высоту по направлению рабочего износа.
Для правильного монтажа размеры щётки должны соответствовать посадочному окну щёткодержателя с необходимыми рабочими зазорами.
Длина гибкого токопроводящего провода, количество токовыводов, тип наконечника и контактная накладка определяются конструктивным исполнением.
Отличия марок ЭГ-4, ЭГ-14 и ЭГ-74
Щётки ЭГ-4 размером 16×25×32 мм
Электрографитовые щётки ЭГ-4 характеризуются удельным электрическим сопротивлением 6–16 мкОм·м согласно представленной таблице.
Для материала указаны коэффициент трения не более 0,25, допустимая плотность тока до 12 А/см² и линейная скорость до 60 м/с.
ЭГ-4 применяется в электрических машинах, техническая документация которых предусматривает использование данной марки.
Щётки ЭГ-14 размером 16×25×32 мм
Электрографитовые щётки ЭГ-14 имеют удельное электрическое сопротивление 20–38 мкОм·м по представленной таблице.
Для материала указаны коэффициент трения не более 0,25, плотность тока до 12 А/см² и линейная скорость до 45 м/с.
При выборе ЭГ-14 необходимо учитывать требования к коммутации, усилию прижатия и режиму работы электрической машины.
Щётки ЭГ-74 размером 16×25×32 мм
Электрографитовые щётки ЭГ-74 имеют удельное электрическое сопротивление 35–75 мкОм·м по представленной таблице.
Коэффициент трения указан не более 0,22, допустимая плотность тока — 15–20 А/см², предельная линейная скорость — 50 м/с.
Материал ЭГ-74 используется в электрических машинах, где его применение предусмотрено изготовителем, в том числе в ряде промышленных и тяговых электроприводов.
Важно: совпадение размеров не означает полной взаимозаменяемости щёток ЭГ-4, ЭГ-14 и ЭГ-74.
Область применения электрографитовых щёток
Щётки ЭГ-4, ЭГ-14 и ЭГ-74 размером 16×25×32 мм могут применяться в следующих видах оборудования при соответствии требованиям изготовителя:
промышленные электродвигатели постоянного тока;
генераторы;
крановые электроприводы;
тяговые электрические машины;
электроприводы металлургического оборудования;
горнодобывающие машины;
подъёмно-транспортное оборудование;
промышленные установки с коллекторными узлами;
электрические машины с контактными кольцами.
Выбор конкретной марки зависит от электрической нагрузки, скорости контактной поверхности, условий коммутации и конструкции щёткодержателя.
Конструкция электрографитовых щёток
Щётка состоит из рабочего тела, изготовленного из электрографитового материала, и элементов электрического подключения.
В зависимости от исполнения конструкция может включать один или несколько гибких медных токопроводящих проводов, контактный наконечник, накладку и другие предусмотренные чертежом элементы.
Возможно изготовление одинарных и разрезных щёток по согласованным размерам и конструктивным требованиям.
Подбор щёток для электродвигателя или генератора
При подборе необходимо учитывать марку материала, размеры рабочего тела, тип щёткодержателя, параметры электрической машины и конструкцию токовывода.
Для заказа рекомендуется указать:
Марку материала — ЭГ-4, ЭГ-14 или ЭГ-74.
Размер — 16×25×32 мм.
Тип и количество токопроводящих проводов.
Длину токовывода.
Тип наконечника.
Наличие контактной накладки.
Конструктивное исполнение.
Количество щёток.
При замене ранее установленных щёток желательно предоставить фотографию старого образца, его маркировку или чертёж.
Монтаж щёток 16×25×32 мм
Перед монтажом необходимо отключить электрооборудование и проверить отсутствие напряжения.
Следует проверить состояние щёткодержателя, коллектора или контактных колец.
Щётка должна свободно перемещаться в направляющем окне без заклинивания и чрезмерного бокового люфта.
Рабочая поверхность должна правильно прилегать к коллектору или кольцу. При необходимости выполняется притирка в соответствии с эксплуатационной документацией оборудования.
После установки необходимо проверить крепление токовывода, состояние пружины и усилие прижатия.
Давление щёток на коллектор
Для различных марок материала в предоставленной таблице указаны следующие диапазоны давления:
ЭГ-4 — 0,15–0,20 кгс/см²;
ЭГ-14 — 0,20–0,40 кгс/см²;
ЭГ-74 — 0,175–0,25 кгс/см².
Недостаточное усилие может приводить к нестабильному электрическому контакту и искрению.
Чрезмерное усилие увеличивает механическую нагрузку на щётку и контактную поверхность.
Окончательное усилие прижатия выбирается по технической документации электрической машины.
Первый запуск после замены щёток
После установки необходимо проверить правильность положения щёток, надёжность электрических соединений и отсутствие механических препятствий перемещению.
При первом запуске контролируются наличие искрения, температура щёточного узла, равномерность контакта и состояние коллектора.
При обнаружении чрезмерного искрения, перегрева или посторонних звуков необходимо остановить оборудование и определить причину неисправности.
Эксплуатация и техническое обслуживание
В процессе эксплуатации необходимо контролировать:
степень износа щёток;
состояние контактной поверхности;
исправность токовыводов;
усилие прижатия;
свободное перемещение щётки;
загрязнение щёткодержателя;
наличие искрения и перегрева.
Своевременное техническое обслуживание способствует устойчивой работе электрической машины и снижению риска повреждения коллектора.
Возможные неисправности
| Неисправность | Возможная причина | Рекомендуемые действия |
| Сильное искрение | Нарушение контакта или коммутации | Проверить щётку и коллектор |
| Быстрый износ | Неправильное давление или материал | Проверить марку и усилие |
| Перегрев | Перегрузка или плохой контакт | Проверить ток и соединения |
| Заклинивание | Загрязнение щёткодержателя | Очистить и проверить посадку |
| Сколы и трещины | Вибрация или неправильная установка | Проверить механическое состояние |
| Неравномерный износ | Биение контактной поверхности | Проверить коллектор |
| Повреждение провода | Натяжение или перегрев | Проверить крепление и заменить щётку |
Производство графитовых щёток ЭГ-4, ЭГ-14 и ЭГ-74
ПП «ТЕХНО-МАРКЕТ» осуществляет изготовление и поставку электрографитовых щёток марок ЭГ-4, ЭГ-14 и ЭГ-74 размером 16×25×32 мм.
В зависимости от заказа согласовываются марка материала, конструкция рабочего тела, количество и длина токовыводов, тип наконечника и другие параметры.
При изготовлении контролируются размеры, состояние щёточного материала, качество электрических соединений и соответствие согласованной конструкции.
Контроль качества на каждом этапе производства.
Транспортировка и хранение
Щётки должны транспортироваться в упаковке, защищающей рабочее тело от ударов, сколов и загрязнения.
При хранении необходимо исключить воздействие влаги, агрессивных веществ и механическое повреждение гибких проводов.

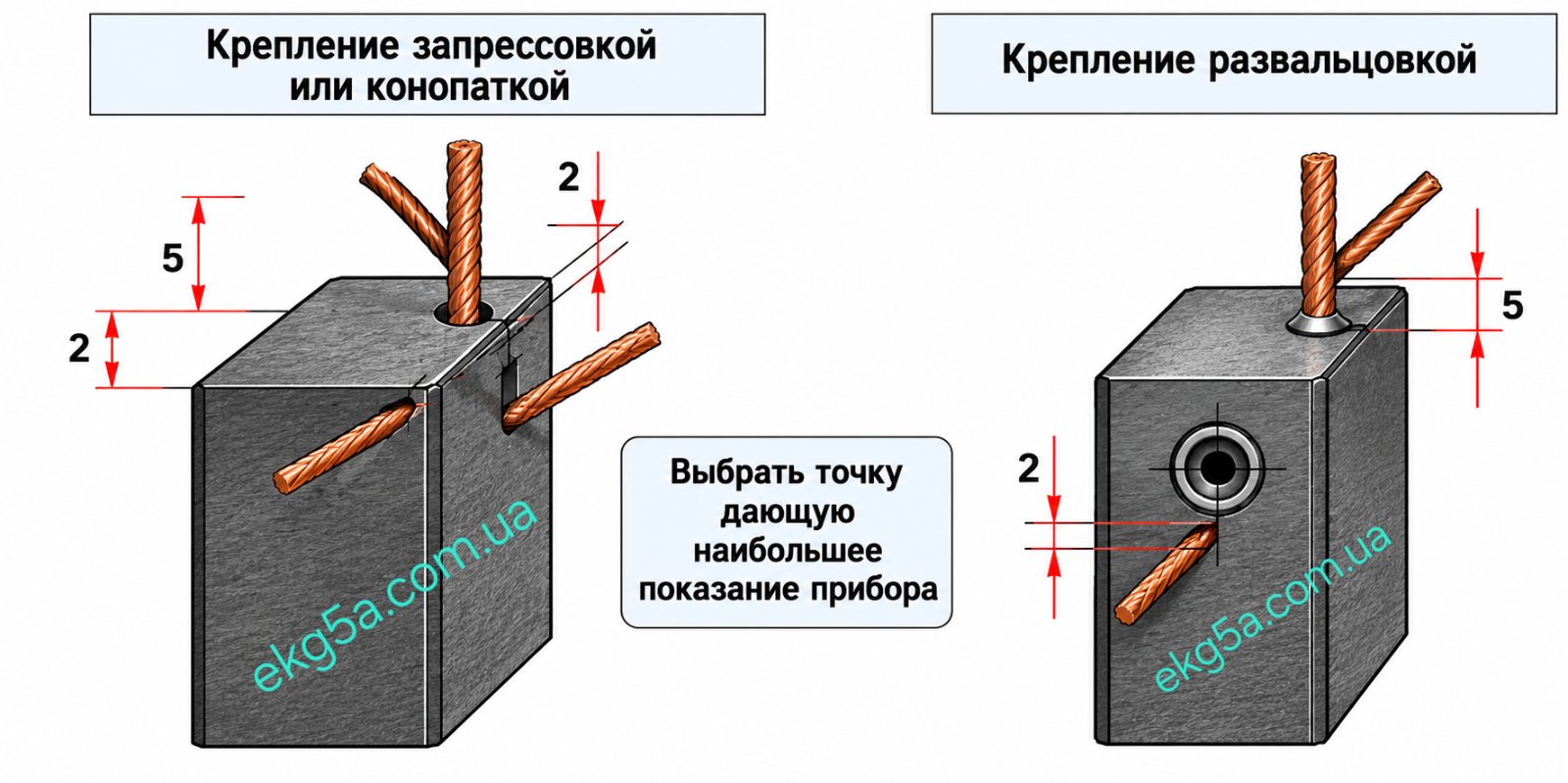

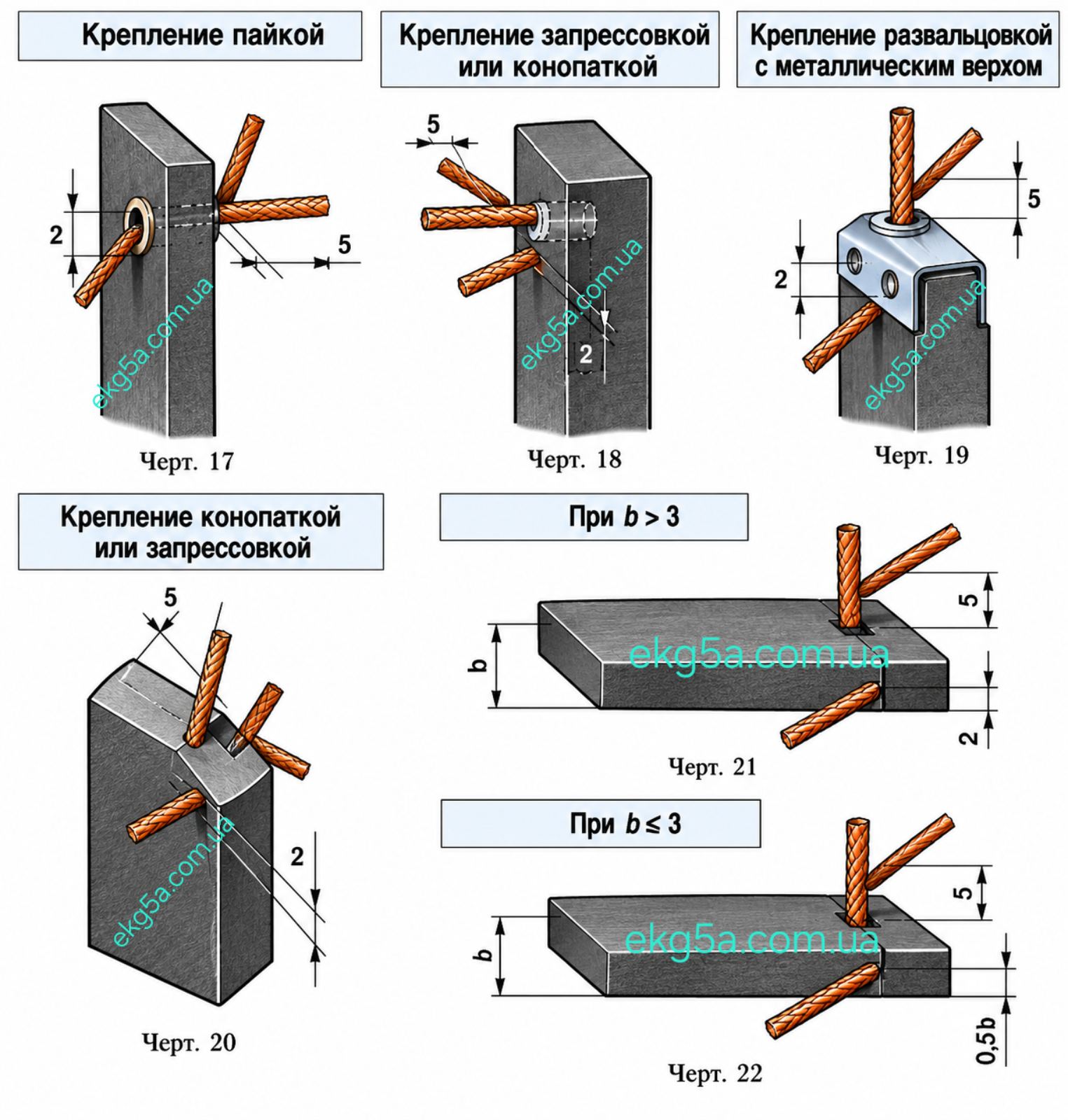

Способы крепления токопроводящих проводов к графитовым щёткам ЭГ-4, ЭГ-14, ЭГ-74 — чертежи:
На чертежах представлены основные способы крепления медных токопроводящих проводов (шунтов) к графитовым электрощёткам электродвигателей и генераторов.
Варианты крепления: пайкой, запрессовкой, конопаткой, развальцовкой, а также с использованием металлического верха.
Показаны конструктивные исполнения электрощёток, расположение токоподводящих проводов и основные установочные размеры.
Графитовые щётки марок ЭГ-4, ЭГ-14, ЭГ-74 применяются в электрических машинах различного назначения. Конструкция щётки и способ крепления токоподвода подбираются в зависимости от условий эксплуатации и требований оборудования.
Купить графитовые щётки ЭГ-4, ЭГ-14, ЭГ-74 16×25×32 мм
ПП «ТЕХНО-МАРКЕТ» предлагает электрографитовые щётки для электродвигателей, генераторов и промышленного электрооборудования.
При заказе необходимо указать марку материала, размер, конструктивное исполнение, тип наконечника, длину токопроводящего провода и количество изделий.
Возможно согласование изготовления других размеров и исполнений.
Поставка по Украине и на экспорт.
Цена и сроки изготовления уточняются при заказе.
