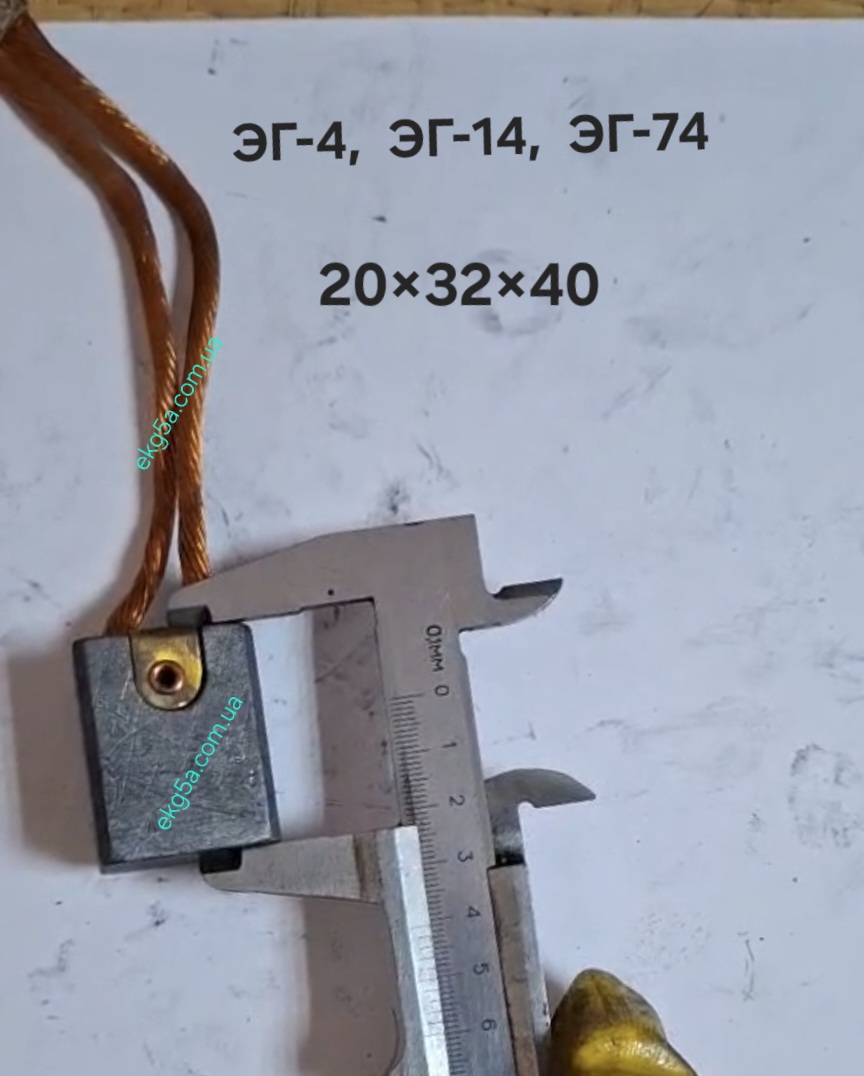

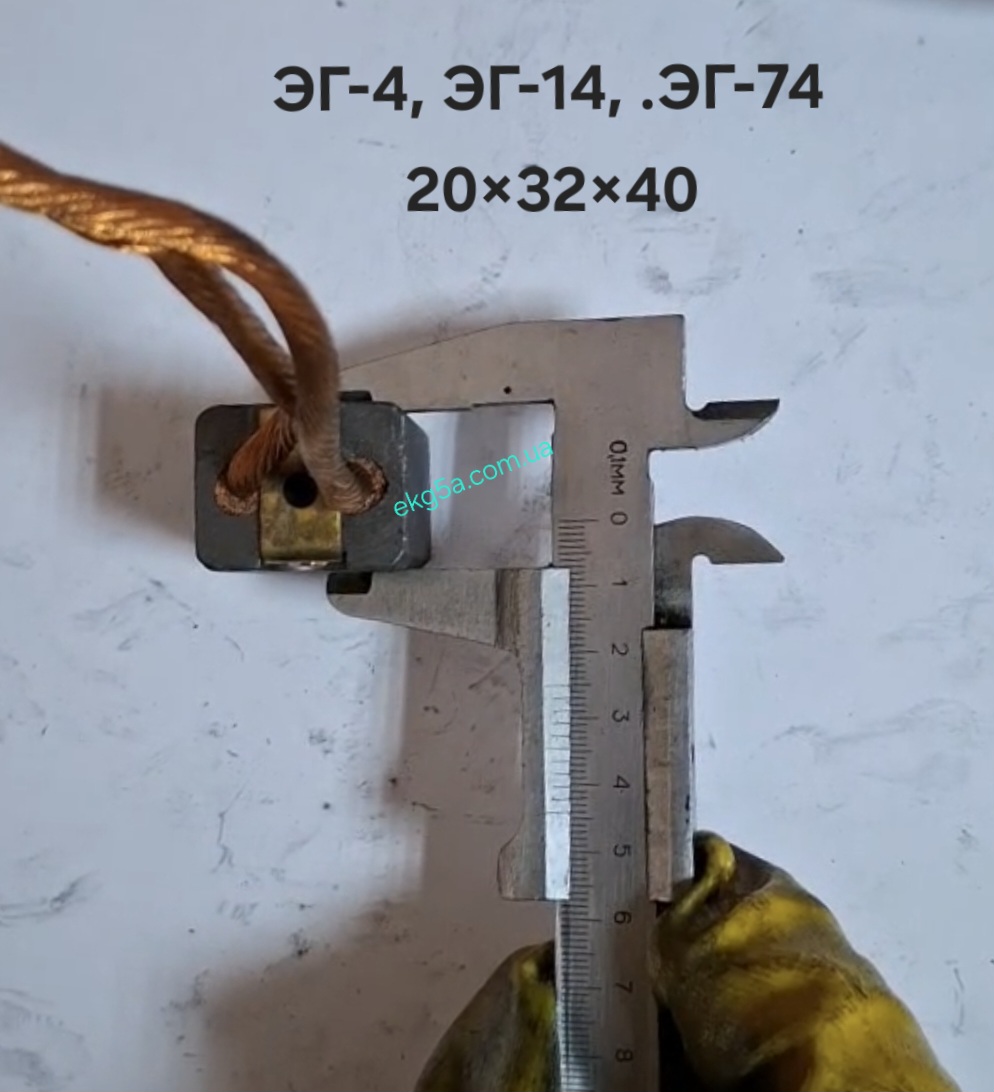

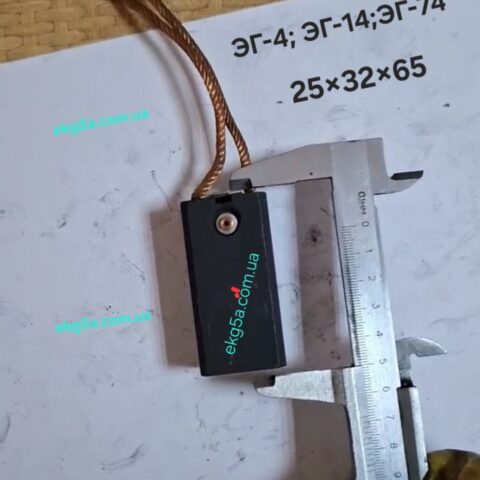

Графитовые электрощётки ЭГ-4, ЭГ-14, ЭГ-74 20×32×40 мм — изготовление и продажа

Электрографитовые щётки ЭГ-4, ЭГ-14 и ЭГ-74 размером 20×32×40 мм предназначены для передачи электрического тока между неподвижными и вращающимися элементами электрических машин через коллектор или контактные кольца.

Графитовые электрощётки применяются в промышленных электродвигателях, генераторах, крановых механизмах, металлургическом, горнодобывающем, подъёмно-транспортном и другом электрооборудовании.

ПП «ТЕХНО-МАРКЕТ» осуществляет изготовление и поставку электрощёток ЭГ-4, ЭГ-14 и ЭГ-74 размером 20×32×40 мм с различными конструктивными исполнениями, гибкими медными токовыводами, контактными наконечниками и накладками.

Изготовление осуществляется по согласованным техническим требованиям, чертежам и образцам заказчика.

1. Основные технические характеристики графитовых щёток ЭГ-4, ЭГ-14, ЭГ-74

Электрощётки марок ЭГ-4, ЭГ-14 и ЭГ-74 могут иметь одинаковые размеры рабочего тела, но отличаются электрическими и физико-механическими характеристиками материала.

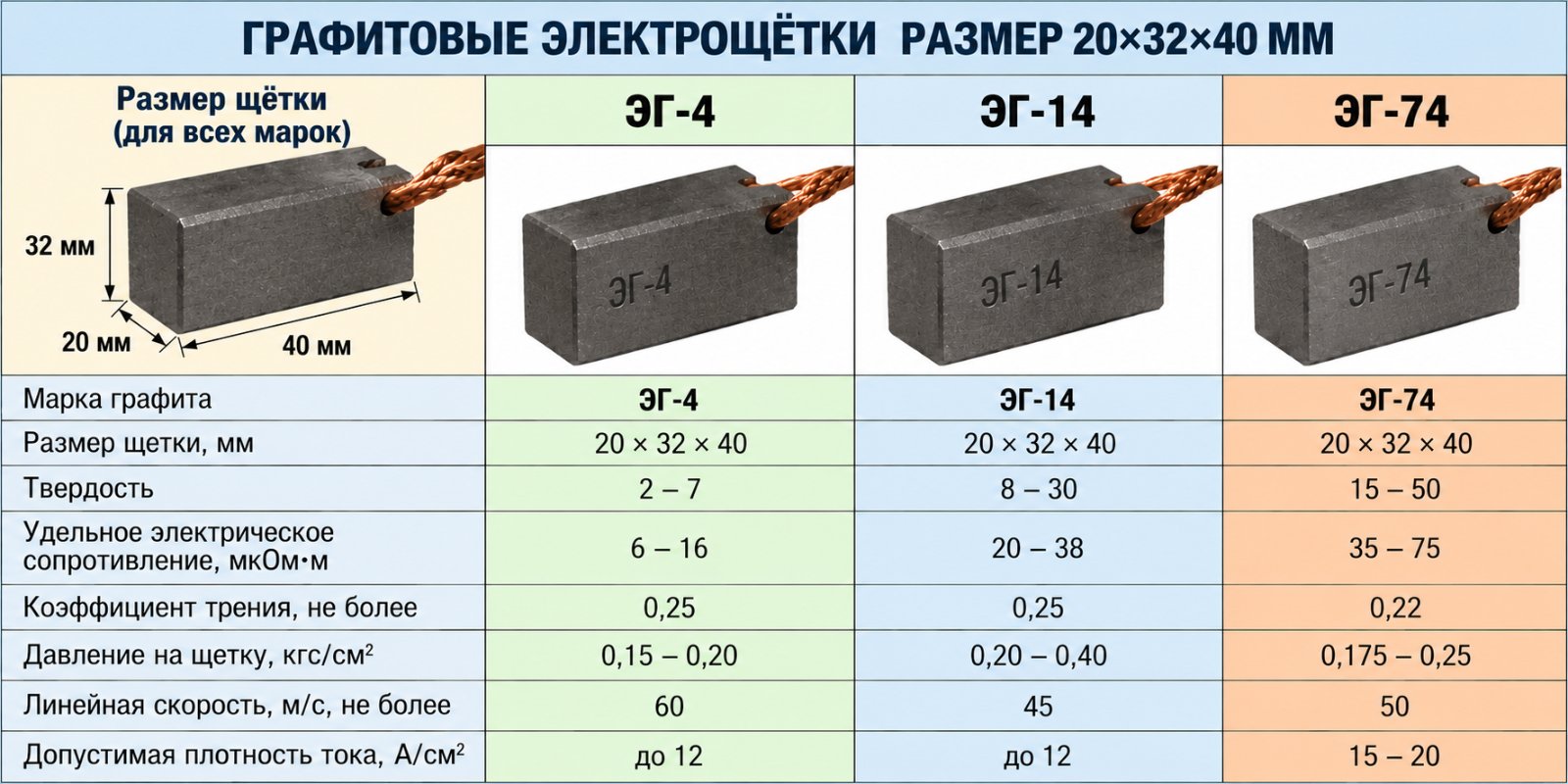

2. Габаритные размеры электрощёток 20×32×40 мм

Размеры графитового рабочего тела:

• тангенциальный размер — 20 мм;

• аксиальный размер — 32 мм;

• радиальный размер — 40 мм.

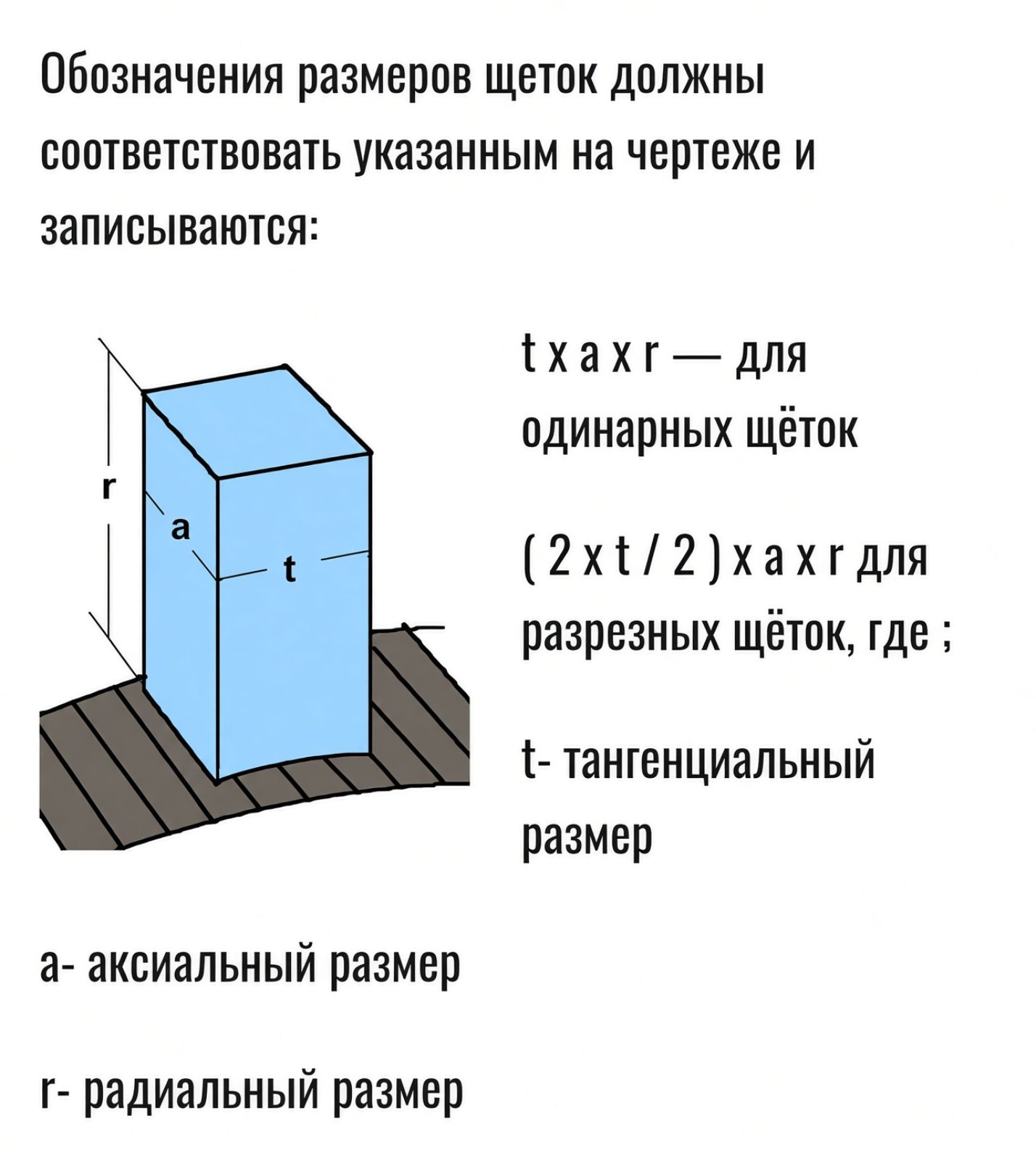

Тангенциальный и аксиальный размеры определяют поперечное сечение щётки, а радиальный размер соответствует её первоначальной высоте по направлению рабочего износа.

При подборе необходимо учитывать посадочные размеры щёткодержателя и предусмотренные конструкцией рабочие зазоры.

Для рассматриваемой одинарной щётки обозначение составляет 20×32×40 мм.

Для разрезного исполнения условная запись может иметь вид (2×10)×32×40 мм, если такая конструкция предусмотрена чертежом.

3. Отличия электрографитовых щёток ЭГ-4, ЭГ-14 и ЭГ-74

Электрощётки ЭГ-4 20×32×40 мм

Электрографитовые щётки ЭГ-4 имеют удельное электрическое сопротивление 6–16 мкОм·м по представленной таблице.

Для материала указаны коэффициент трения не более 0,25, допустимая плотность тока до 12 А/см² и линейная скорость до 60 м/с.

Марка ЭГ-4 применяется в электрических машинах, техническая документация которых предусматривает использование данного материала.

Электрощётки ЭГ-14 20×32×40 мм

Электрографитовые щётки ЭГ-14 характеризуются удельным электрическим сопротивлением 20–38 мкОм·м.

Коэффициент трения — не более 0,25, допустимая плотность тока — до 12 А/см², линейная скорость — до 45 м/с.

При выборе материала ЭГ-14 учитываются условия коммутации, скорость контактной поверхности и усилие прижатия.

Электрощётки ЭГ-74 20×32×40 мм

Электрографитовые щётки ЭГ-74 имеют удельное электрическое сопротивление 35–75 мкОм·м по предоставленной таблице.

Коэффициент трения — не более 0,22, допустимая плотность тока — 15–20 А/см², линейная скорость — до 50 м/с.

ЭГ-74 может использоваться в промышленных и тяговых электрических машинах, для которых предусмотрена соответствующая марка материала.

4. Область применения графитовых электрощёток

Электрографитовые щётки размером 20×32×40 мм могут применяться в следующем оборудовании при соответствии требованиям изготовителя:

• промышленные электродвигатели постоянного тока;

• генераторы постоянного тока;

• крановые электродвигатели;

• тяговые электрические машины;

• электроприводы металлургического оборудования;

• горнодобывающие машины;

• подъёмно-транспортные механизмы;

• промышленные преобразовательные установки;

• электрические машины с контактными кольцами;

• другое оборудование с коллекторно-щёточными узлами.

Подбор марки материала осуществляется с учётом электрических и механических нагрузок, условий коммутации и конструкции щёткодержателя.

5. Конструкция электрографитовых щёток

Электрощётка состоит из рабочего тела из электрографитового материала и элементов электрического подключения.

В зависимости от исполнения конструкция может включать:

• один или несколько гибких медных токопроводящих проводов;

• контактные наконечники;

• прижимные и контактные накладки;

• специальные пазы и скосы;

• одинарное или разрезное рабочее тело.

Количество, расположение и способ крепления токовыводов определяются конструкцией щётки.

6. Медные токовыводы и типы наконечников электрощёток

Гибкие медные токовыводы предназначены для электрического соединения графитового рабочего тела с неподвижными контактами щёткодержателя.

При изготовлении согласовываются количество проводов, длина, сечение, место крепления и тип наконечника.

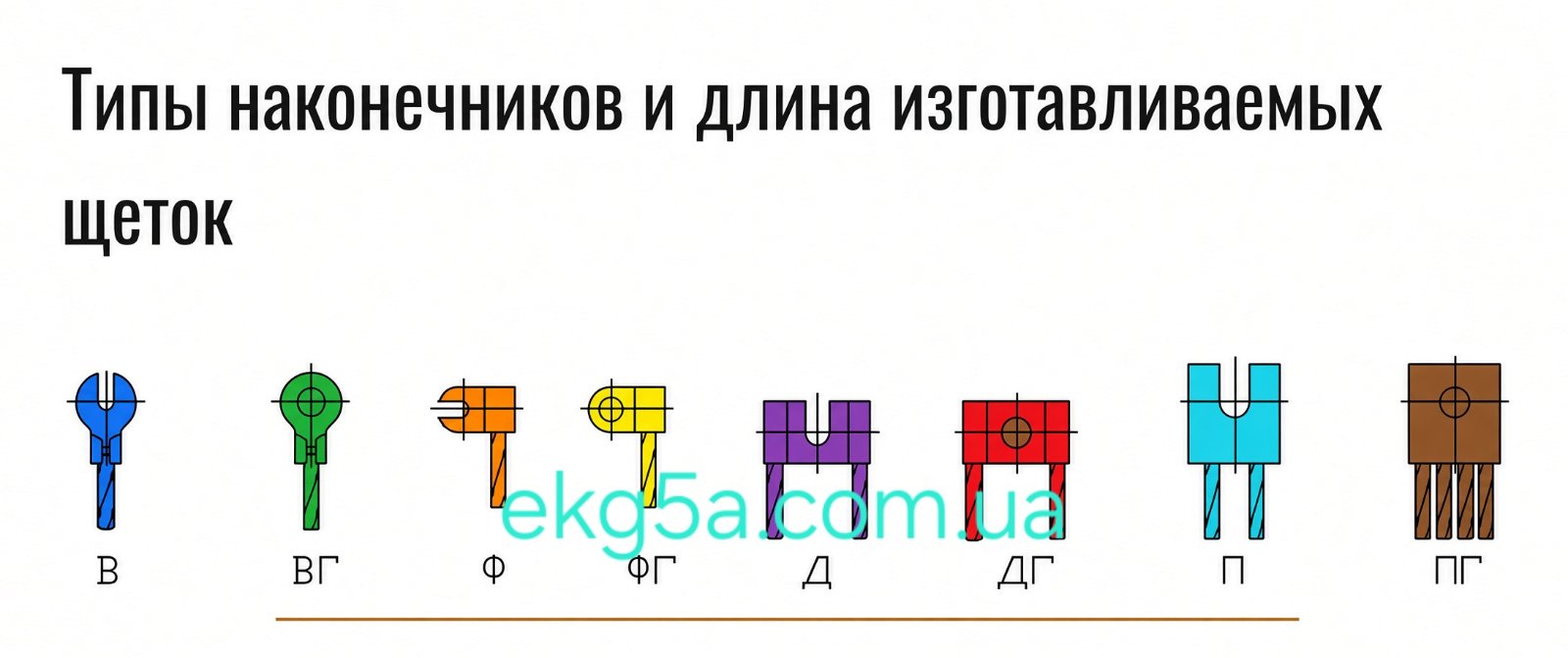

Чертёж №3. Типы контактных наконечников

На чертеже представлены следующие обозначения наконечников: В, ВГ, Ф, ФГ, Д, ДГ, П, ПГ.

Исполнения отличаются формой контактной части, расположением крепёжных отверстий и количеством элементов подключения.

Конкретный тип наконечника подбирается по конструкции электрической машины и согласованному чертежу.

Длина медных поводков

Длина токовывода обозначается буквой L с числовым значением в миллиметрах.

Например:

• L125 — длина гибкого медного токопроводящего провода 125 мм.

Длина провода не определяется автоматически габаритами щётки 20×32×40 мм и должна согласовываться отдельно.

7. Типы контактных и прижимных накладок графитовых электрощёток

Контактные и прижимные накладки применяются в зависимости от конструкции щёткодержателя и способа передачи усилия от прижимного механизма.

При изготовлении электрощёток могут использоваться различные металлические, изоляционные и комбинированные накладки.

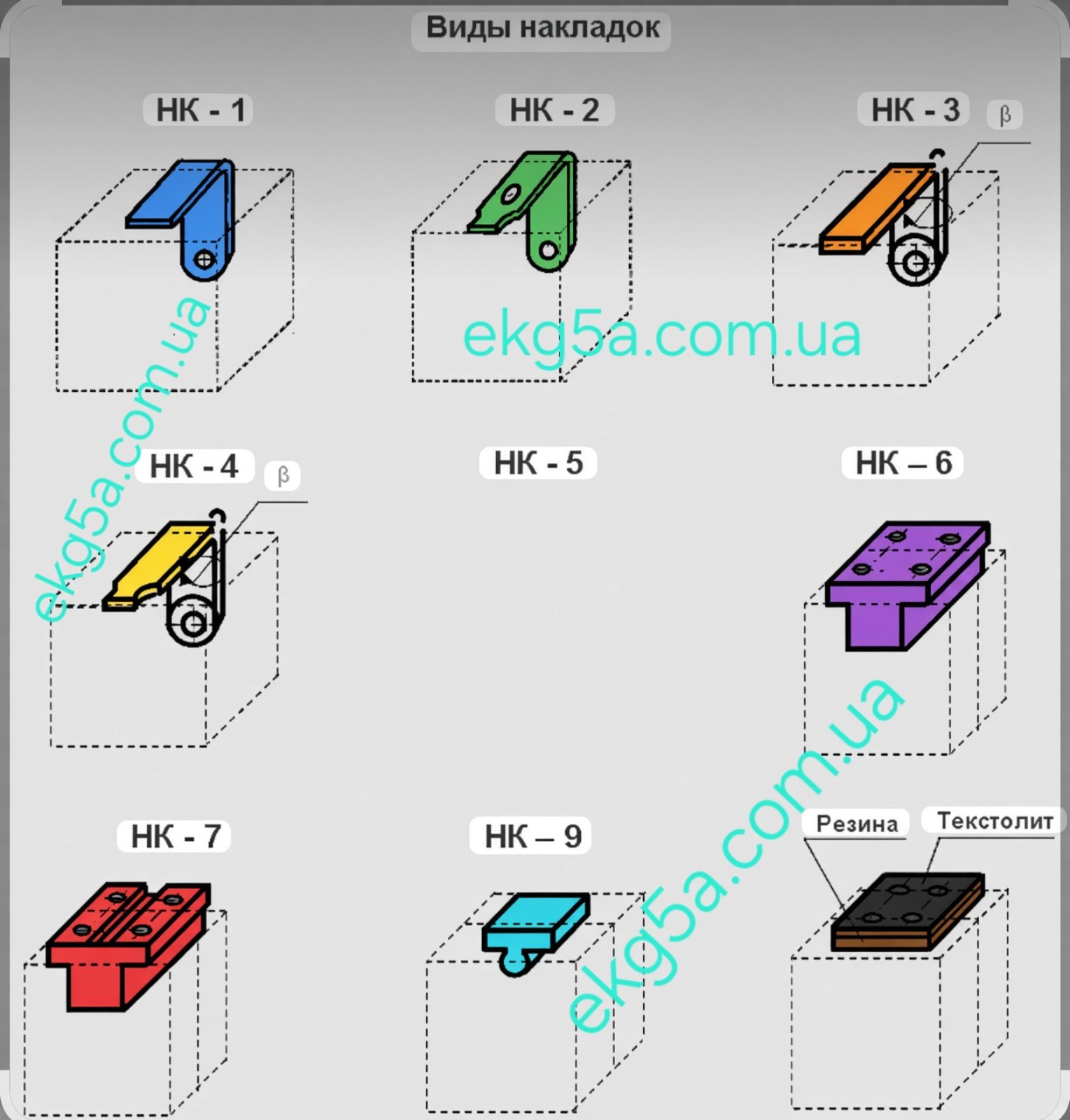

Чертёж №4. Виды накладок

На изображении представлены исполнения:

• НК-1 — угловая накладка с крепёжным отверстием;

• НК-2 — угловая накладка с отверстиями для крепления;

• НК-3 и НК-4 — исполнения с подвижным элементом;

• НК-5 — конструкция определяется чертежом;

• НК-6 — накладка с крепёжными отверстиями;

• НК-7 — накладка с раздельными верхними элементами;

• НК-9 — накладка с выступающим фиксирующим элементом.

Также представлены комбинированные накладки с применением резины и текстолита.

Тип накладки, её размеры и материал согласовываются по технической документации или образцу заказчика.

8. Конструктивные исполнения графитовых электрощёток

Электрощётки ЭГ-4, ЭГ-14 и ЭГ-74 размером 20×32×40 мм могут изготавливаться с различными вариантами расположения токовыводов, пазов, скосов и других конструктивных элементов.

Исполнение обозначается буквой К с цифровым индексом.

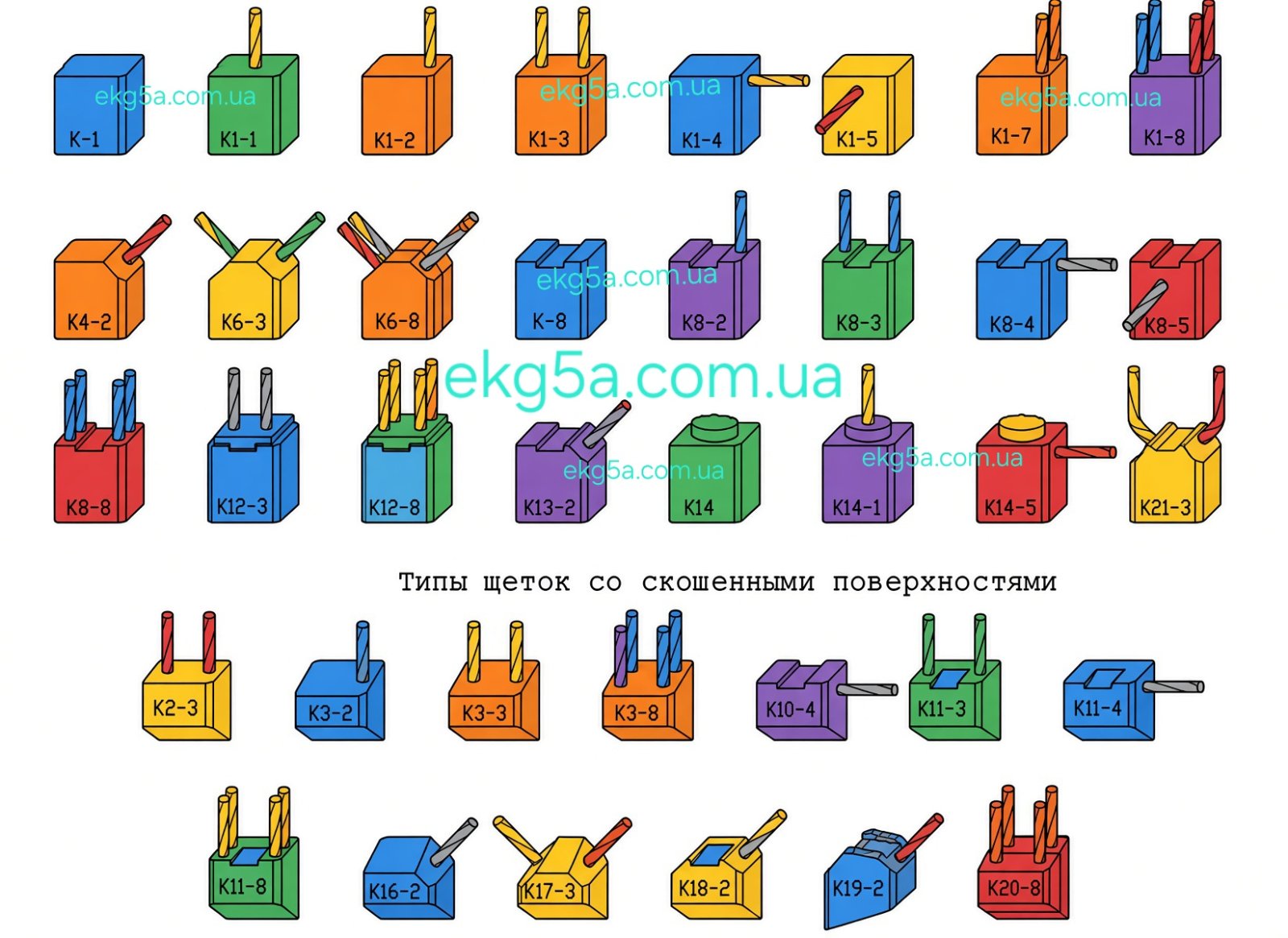

Чертёж №5. Конструктивные исполнения электрощёток

На чертеже представлены следующие исполнения:

• К-1, К1-1, К1-2, К1-3, К1-4, К1-5, К1-7, К1-8;

• К4-2, К6-3, К6-8;

• К-8, К8-2, К8-3, К8-4, К8-5, К8-8;

• К12-3, К12-8, К13-2, К14, К14-1, К14-5, К21-3.

Электрощётки со скошенными поверхностями

Отдельную группу составляют исполнения со скошенными рабочими или установочными поверхностями:

• К2-3, К3-2, К3-3, К3-8, К10-4, К11-3, К11-4, К11-8, К16-2, К17-3, К18-2, К19-2, К20-8.

Выбор исполнения определяется конструкцией щёткодержателя и техническими требованиями электрической машины.

Не все перечисленные варианты обязательно доступны для каждого сочетания размера и материала. Возможность изготовления подтверждается при согласовании заказа.

9. Пример условного обозначения графитовой электрощётки

При заказе необходимо указывать марку материала, габаритные размеры, длину токовывода, тип наконечника, конструктивное исполнение и тип накладки.

Пример обозначения

Щётка ЭГ 20×32×64 L125, 6П2×6, К1-2, ЭГ41, НК-2

Расшифровка:

• Щётка ЭГ — электрографитовая щётка (МГ обозначает меднографитовую щётку).

• 20×32×64 — тангенциальный, аксиальный и радиальный размеры рабочего тела в миллиметрах.

• L125 — длина гибкого медного токопроводящего провода 125 мм.

• 6П2×6 — обозначение контактного наконечника.

• К1-2 — конструктивное исполнение щётки.

• ЭГ41 — марка электрографитового материала.

• НК-2 — тип контактной накладки.

Приведённая запись служит примером расшифровки обозначений.

Пример заказа щётки ЭГ-74 20×32×40 мм

Щётка ЭГ-74 20×32×40, L125, 6П2×6, К1-2, НК-2

В данном примере указаны марка материала, размер рабочего тела и условный вариант комплектования.

Конкретные параметры наконечника, длина токовывода, накладка и конструктивное исполнение согласовываются с заказчиком.

Аналогичным образом могут заказываться щётки ЭГ-4 20×32×40 и ЭГ-14 20×32×40.

10. Как правильно подобрать графитовую электрощётку

Для подбора необходимо определить:

1. Марку материала — ЭГ-4, ЭГ-14 или ЭГ-74.

2. Размер рабочего тела — 20×32×40 мм.

3. Тип электрической машины.

4. Рабочий ток и условия коммутации.

5. Скорость коллектора или контактного кольца.

6. Конструкцию щёткодержателя.

7. Усилие прижатия.

8. Конструктивное исполнение щётки.

9. Количество и длину медных токовыводов.

10. Тип наконечника и накладки.

Для изготовления по образцу желательно предоставить фотографию старой щётки, её маркировку или технический чертёж.

11. Монтаж электрографитовых щёток

Перед установкой необходимо отключить электрооборудование и проверить отсутствие напряжения.

Щёткодержатель должен быть очищен от загрязнений, а коллектор или контактные кольца — проверены на отсутствие повреждений.

Электрощётка должна свободно перемещаться в посадочном окне без заклинивания и чрезмерного бокового люфта.

Рабочая поверхность щётки должна правильно прилегать к коллектору или контактному кольцу. При необходимости выполняется притирка в соответствии с эксплуатационной документацией электрической машины.

После монтажа проверяются надёжность крепления медных токовыводов, состояние пружин и усилие прижатия.

12. Давление щёток на коллектор

По предоставленной сравнительной таблице диапазоны давления составляют:

• ЭГ-4 — 0,15–0,20 кгс/см²;

• ЭГ-14 — 0,20–0,40 кгс/см²;

• ЭГ-74 — 0,175–0,25 кгс/см².

Недостаточное давление может вызывать нестабильный электрический контакт и искрение.

Чрезмерное давление увеличивает механическую нагрузку на щётку и контактную поверхность.

Окончательное усилие прижатия устанавливается в соответствии с документацией изготовителя электрической машины.

13. Первый запуск после замены электрощёток

Перед запуском необходимо проверить:

• правильность установки щёток;

• свободное перемещение в щёткодержателях;

• крепление медных токовыводов;

• состояние контактных поверхностей;

• усилие прижатия;

• отсутствие механических повреждений.

После запуска контролируются искрение, температура щёточного узла и равномерность контакта.

При появлении сильного искрения, перегревая или посторонних звуков оборудование необходимо остановить и определить причину неисправности.

14. Эксплуатация и техническое обслуживание

Во время эксплуатации рекомендуется регулярно контролировать:

• степень износа рабочего тела;

• состояние коллектора и контактных колец;

• наличие искрения;

• температуру щёточного узла;

• состояние медных проводников;

• усилие прижатия;

• свободное перемещение щёток;

• чистоту щёткодержателей.

Своевременное техническое обслуживание способствует стабильной работе электрической машины и уменьшению риска повреждения контактных поверхностей.

15. Возможные неисправности и способы устранения

16. Изготовление графитовых электрощёток ЭГ-4, ЭГ-14, ЭГ-74

ПП «ТЕХНО-МАРКЕТ» осуществляет изготовление электрографитовых щёток размером 20×32×40 мм с различными конструктивными исполнениями.

По согласованию с заказчиком определяются:

• марка электрографитового материала;

• габаритные размеры;

• количество и длина медных токовыводов;

• тип контактных наконечников;

• конструкция накладок;

• наличие пазов и скосов;

• дополнительные требования по чертежу.

При изготовлении контролируются геометрические размеры, состояние рабочего тела, качество соединений и соответствие согласованной конструкции.

Контроль качества на каждом этапе производства.

17. Упаковка, транспортировка и хранение

Графитовые электрощётки транспортируются в упаковке, защищающей рабочее тело от ударов, сколов и загрязнения.

При хранении необходимо исключить воздействие влаги, агрессивных веществ и механические повреждения медных токопроводящих проводов.

18. Купить электрощётки ЭГ-4, ЭГ-14, ЭГ-74 20×32×40 мм

ПП «ТЕХНО-МАРКЕТ» предлагает электрографитовые щётки для промышленных электродвигателей, генераторов, кранового и другого электрооборудования.

Возможно изготовление по согласованным чертежам и образцам, с различными наконечниками, медными токовыводами и контактными накладками.

Поставка по Украине и на экспорт.

Стоимость и сроки изготовления уточняются при заказе.
