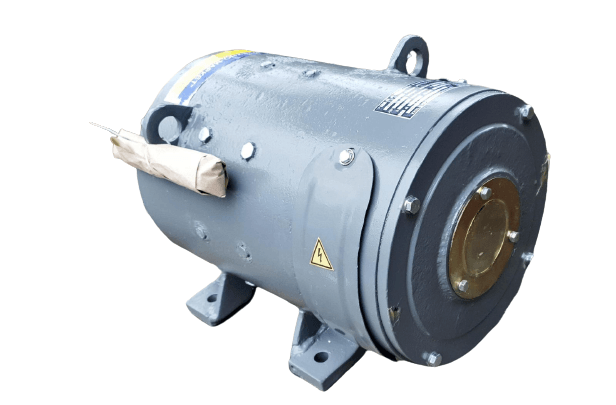

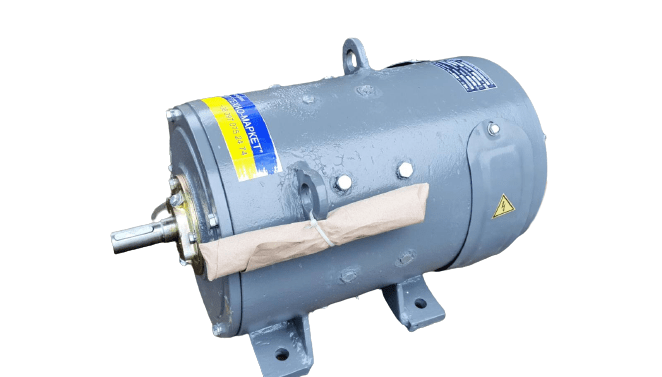

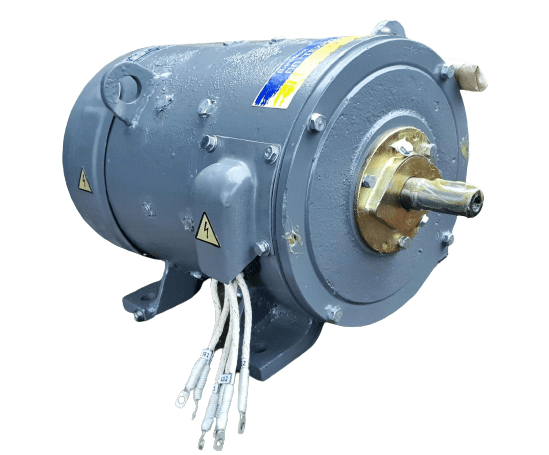

Экскаваторный электродвигатель ДПЭ-12 применяется на экскаваторных машинах для привода узлов тяги, узлов подъема, а также как привод поворота и подъема. Экскаваторный электродвигатель ДПЭ-12 имеет обмотку с классом нагревостойкости «Н» с возможностью эксплуатации по классу «F» согласно ГОСТ 8865.
Категория вибрации в подшипниковых опорах «N» согласно ГОСТ 20815. Класс уровня шума I, согласно ГОСТ 16372. Электродвигатель ДПЭ-12 регулируется по частоте вращения до номинальной путем изменения напряжения тока якоря, а до максимальной от номиналной путем изменения тока возбуждения.
Срок службы около 10 лет и соответствуют требованиям безопасной эксплуатации согласно ГОСТ 12.2.007.1-75, и согласно ГОСТ 12.2.007.0-75. Экскаваторный электродвигатель ДПЭ-12 по конструктивному исполнению согласно ГОСТ 2479 бывает следующих видов: фланцевое, на лапах, вертикальное фланцевое, комбинированное.
Применение
Экскаваторный электродвигатель ДПЭ-12 применяется в горно-добывающей, строительной, коммунальной и во всех сферах промышленности, где используются экскаваторы.
Маркировка
Д — двигатель,
ПЭ — экскаваторный, постоянного тока,
В — исполнение вертикальное,
12 — габарит электродвигателя.
ПЭ — экскаваторный, постоянного тока,
В — исполнение вертикальное,
12 — габарит электродвигателя.
Режимы эксплуатации
Экскаваторный электродвигатель ДПЭ-12 может эксплуатироваться в режиме S3 — режим повторно-кратковременный.
Степень защиты
Экскаваторный электродвигатель ДПЭ-12 по степени защиты согласно ГОСТ 17494-87 выпускается в двух вариантах:IP54 — при эксплуатации в незащищенных условиях;
IP23 — при эксплуатации в условиях защищенных.
IP23 — при эксплуатации в условиях защищенных.
Размеры
Размеры электродвигателя ДПЭ-12.
Охлаждение
Экскаваторный электродвигатель ДПЭ-12 имеет естественное охлаждение IC 0040, согласно ГОСТ 20459 – 87
Условия эксплуатации
Экскаваторный электродвигатель ДПЭ-12 комфортно эксплуатируется в следующих группах условий по механическому воздействию:
- Длительный крен (наклон) относительно оси, проходящей вдоль до 15-ти градусов.
- Кратковременный дифферент (наклон) относительно оси, проходящей поперек до 15-ти градусов.
- Усилия инерционные, возникающие при разгоне и при торможении экскаваторной поворотной платформы с частотой не более 5-ти в минуту, при этом угловое ускорение не должно превышать 0,05 с-2 в абсолютном выражении и частота вращения платформы не более 2-х оборотов в минуту, при этом расстояние между осью вращения платформы и самым удаленным двигателем должно быть менее 13 метров.
- При ускорении менее 2g единичные удары, повторяющиеся не чаще 300 раз за год.
- Запыленность до 20 мг/м.
Климатическое исполнение.
Экскаваторный электродвигатель ДПЭ-12 имеют следующее климатическое исполнение согласно ГОСТ 15150-69: У, УХЛ, Т, при этом категория по размещению 2, 1.
Характеристики:
| Основные | |
|---|---|
| Страна производитель | Россия |
| Номинальный ток | 42.0 (А) |
| Мощность | 3.6 (кВт) |
| Система охлаждения двигателя | Естественно-вентилируемая |
| Способ монтажа | На лапах |
| КПД, не менее | 78.4 (%) |
| Вес | 125.0 (кг) |
| Дополнительные характеристики | |
| Возбуждение | Естественное |
| Режим работы | S 3,ПВ=25% |
| Напряжение , В | 110 |
| Напряжение возбуждения, В | 110 |
| Ток возбуждения, А | 1.3 |
| Частота вращения, номин./макс., об/мин | 1430 / 3600 |
| Номинальный момент, Н × м | 24 |
| Максимальный момент при номинальном напряжении , Н × м | 63 |
| Максимальный момент при трогании с места и частоте вращения не более 20% ном инальной , Н × м | 74 |
| Ток при максимальном моменте при номинальном напряжении, А | 125 |
| Ток при максимальном моменте при трогании с места и частоте вращения не более 20% номинальной, А | 140 |
| Мом ент инерции, кг × м 2 | 0.05 |
