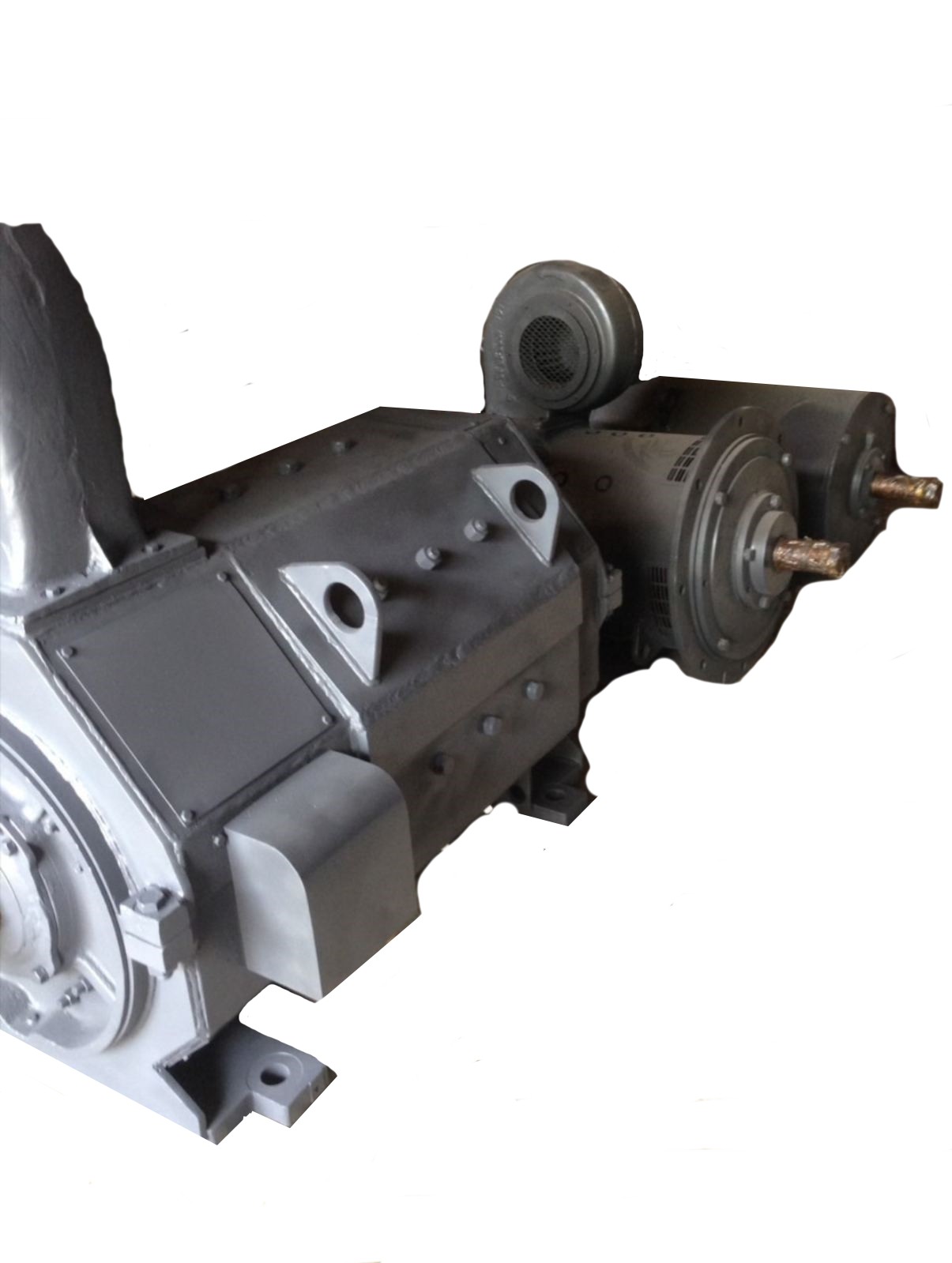

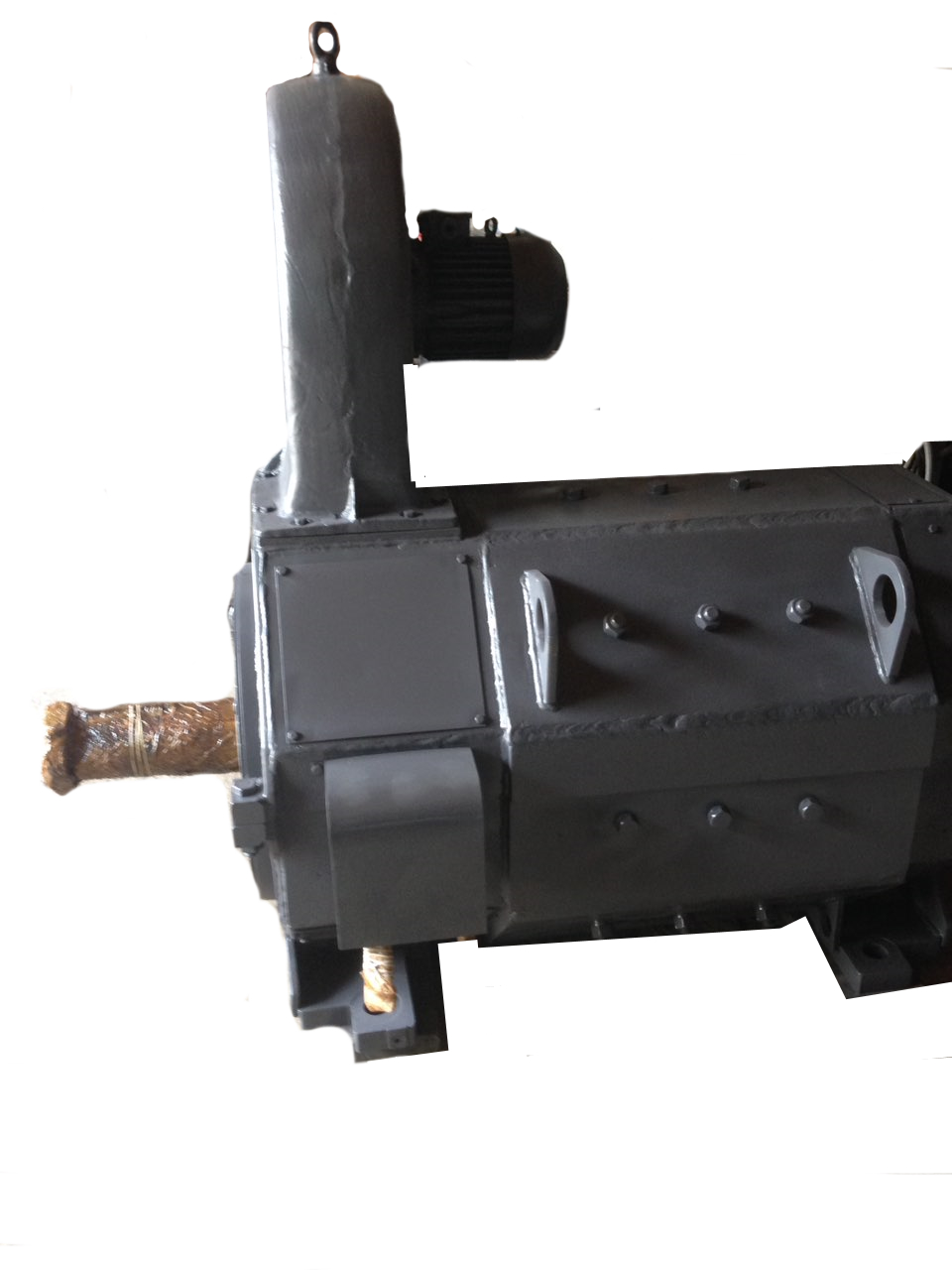

Экскаваторные двигатели ДЭ-816
Экскаваторные электродвигатели предназначены для работы на механизмах экскаваторов в продолжительном (S1), кратковременном (S2) и повторно-кратковременном (S3) режимах. По способу возбуждения двигатели изготавливаются с независимым, параллельным и параллельным со стабилизирующей обмоткой возбуждением. Класс нагревостойкости изоляции – “F” и “H”. Вид климатического исполнения – У, УХЛ и Т. Конструктивное исполнение:
- на лапах, с горизонтальным валом, коническими концами вала — IM1003 (с одним концом вала) и IM1004(с двумя концами вала)
- без лап, с фланцем на корпусе, с вертикальным валом, с двумя коническими концами вала — IM4014.
Двигатели выпускаются универсальными по способу охлаждения – с принудительной вентиляцией и естественным охлаждением. Двигатели закрытого исполнения с естественным охлаждением и двигатели защищенного исполнения с принудительной вентиляцией взаимозаменяемы и различаются только наличием или отсутствием крышек на окнах выхода и входа воздуха.
Габаритные размеры двигателя ДЭ-816
|
Тип двигателя |
Конструктивное исполнение по способу монтажа |
Размеры, мм |
|||||||||
|
l1 |
l10 |
l31 |
l33 |
b31 |
b32 |
d1 |
d10 |
h |
h31 |
||
| ДЭ – 816 | IМ 1003 | 200 | 890 | 212 | 1502 | 570 | 430 | 130 | 42 | 400 | 824 |
| IМ 1004 | 200 | 890 | 212 | 1732 | 570 | 430 | 130 | 42 | 400 | 824 | |
Основные технические характеристики двигателя ДЭ-816
|
Тип двигателя |
Режим работы |
Мощность, кВт |
Напряжение, В |
Частота вращения, мин—1 |
Напряжение возбуждения, В |
Вращающий момент, Н м |
Возбуждение |
Масса, кг | |||
| ном. | макс. | ном. | макс. | пуск | |||||||
| ДЭ– 816 | S3-ПВ=75% | 220 | 440 | 750 | 1600 | 85 | 2085 | 5690 | 6870 | независимое | 2885 |
| S1 | 200 | 440 | 750 | 1600 | 85 | 2547 | 5690 | 6870 | независимое | 2885 | |
| S1 | 150 | 440 | 490 | 1600 | 220 | 2923 | 6330 | 7010 | параллельное | 2885 | |
| S2-60 мин | 150 | 440 | 480 | 1600 | 82 | 2984 | 5300 | 6300 | параллельное со стабилизирующей обм. | 2885 | |
| S3-ПВ=75% | 225 | 300 | 720 | 1600 | 82 | 2984 | 5300 | 6300 | независимое | 2885 | |
