Компания реализует по цене от производителя электродвигатель А4.

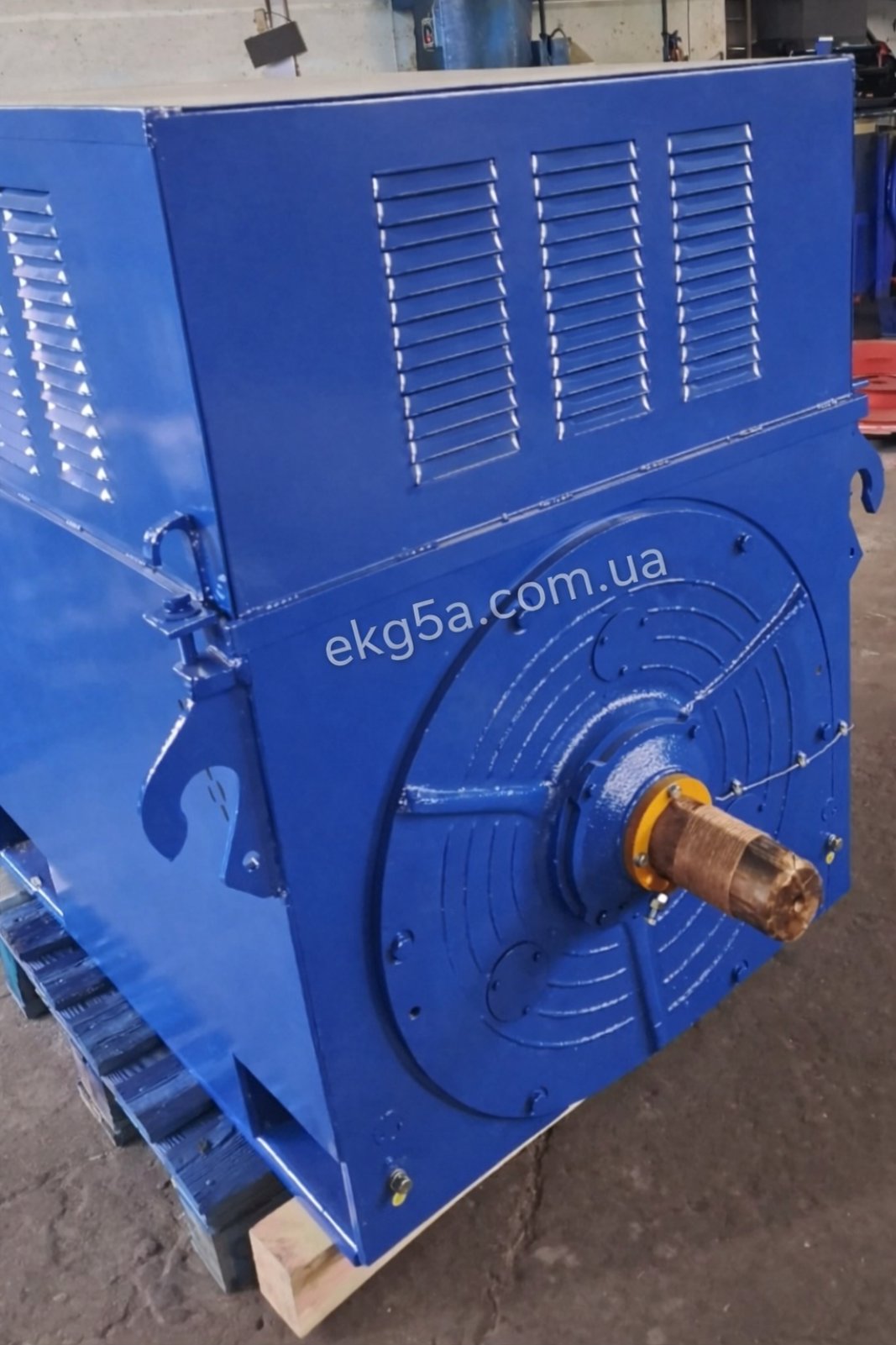

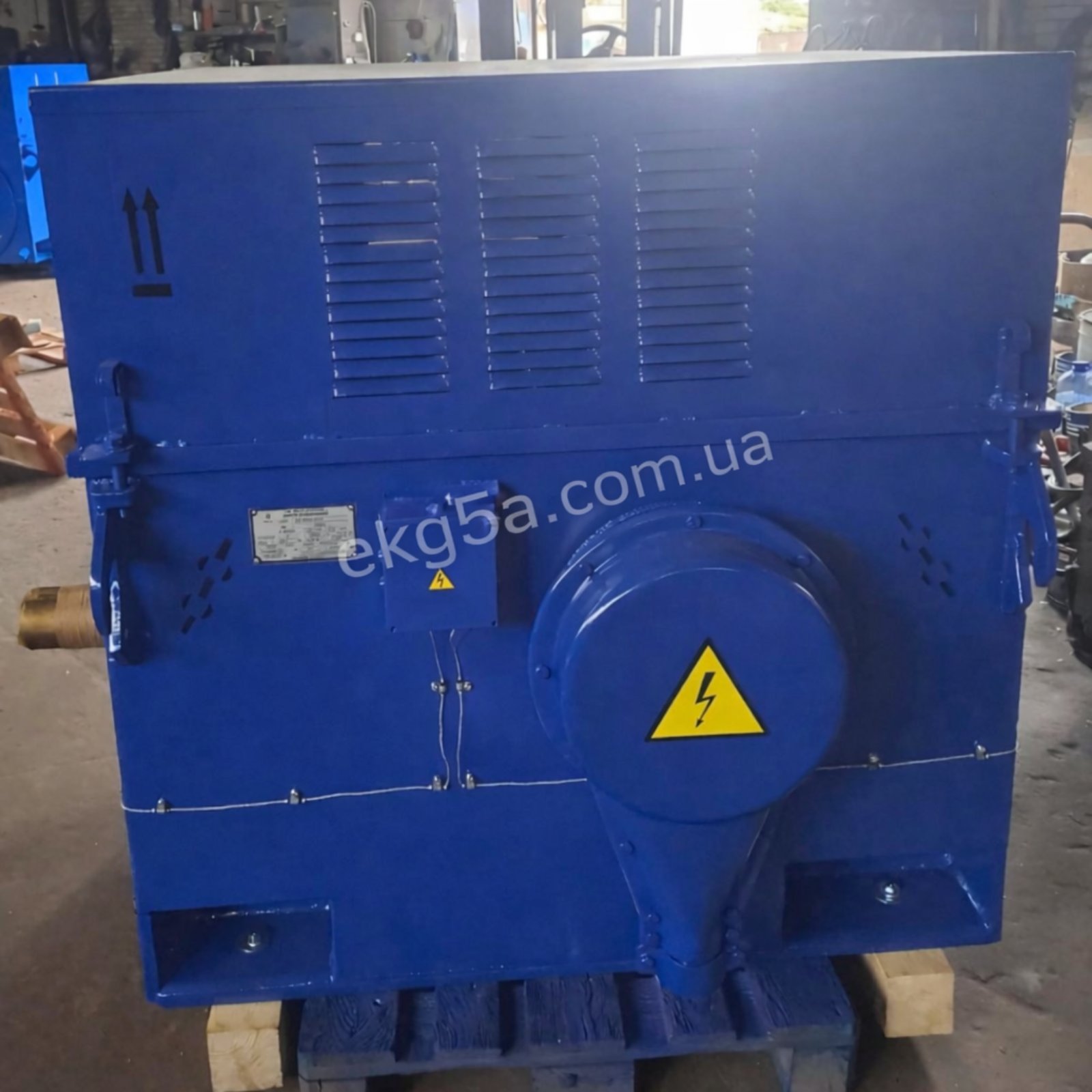

Электродвигатель А4-450Х-4МУ3, А4-450У-4МТ3, А4-450У-6МУ3

Электродвигатель – трехфазный асинхронный высоковольтный с короткозамкнутым ротором. Предназначен для привода механизмов, не требующих регулирования частоты вращения (насосы, вентиляторы, дымососы и др.). Окружающий воздух не должен содержать огне-, взрывоопасных, а также химически агрессивных примесей. Все двигатели комплектуются частотным преобразователем.

  • Высота оси вращения – 450 мм.
  • Номинальная мощность – 800 кВт.
  • Номинальное напряжение – 6000 В (3000 В по запросу), частота – 50 Гц.
  • Номинальный режим работы – продолжительный S1.
  • Соединение фаз обмоток – звезда.
  • Конструктивное исполнение – IM1001.
  • Способ охлаждения – ICA01.
  • Класс нагревостойкости изоляции – F, степень теплового использования соответствует классу В.
  • Климатическое исполнение – У3, Т3.
  • Степень защиты двигателей – IP23, коробки выводов – IP55.

Двигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя. Соединение двигателей с приводным механизмом осуществляется посредством упругой муфты.

Обмотка статора – двухслойная катушечная, проводник – медный, с прямоугольным сечением. Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Изоляция обмотки статора термореактивная типа «Монолит-2».

Двигатели имеют подшипники качения с пластичной смазкой: роликовый со стороны рабочего конца вала, шариковый со стороны, противоположной рабочему концу вала. Подшипниковые щиты литые из серого чугуна.

Корпус – сварная стальная конструкция.
Вентиляция – внутренняя двухстороняя радиальная.

Технические характеристики электродвигателей А4-450Х-4МУ3, А4-450У-4МТ3, А4-450У-6МУ3: “Электрические двигатели”

Тип двигателя Мощ ность, кВт Синх ронная частота вра щения, об/мин Напря жение, В КПД, % cosφ, о.е. Ток стато ра, А Mmax /Mnom Ms /Mnom Iki /Inom Маховый момент, кгм²
рото ра допус тимый меха низма
А4-450Х-4МУ3 800 1500 6000 95,2 0,88 92 2 1 5,5 84 1200
А4-450У-4МТ3 800 1500 6000 95 0,89 91 1,8 0,8 4,8 100 1120
А4-450У-6МУ3 800 1000 6000 95 0,86 94,5 1,9 1 5,3 152 3400
Габаритные и присоединительные размеры электродвигателей А4-450Х-4МУ3, А4-450У-4МТ3, А4-450У-6МУ3:
Тип двигателя b10 b11 b30 b31 d l10 l11 l30 l31 l34 h h5 h31 h34 Масса, кг
А4-450Х-4М 900 1040 1420 760 110 900 1190 1600 224 790 450 116 1410 205 2580
А4-450У-4M 900 1040 1420 760 110 1000 1290 1700 224 890 450 116 1410 205 2890
А4-450У-6M 900 1040 1420 760 110 1000 1290 1700 224 890 450 116 1410 205 2940

Конструктивные особенности электродвигателей

Поскольку высоковольтные двигатели А4 работают от высокого напряжения, их конструкция отличается технологичностью и надёжностью. Главное в конструкции электродвигателей данной серии, это защита от возможных коротких замыканий. В высоковольтных электродвигателях используется особая изоляция статорных обмоток.

Обмотки изолируются слюденитовой лентой и размещаются в пазах статора. Статор вместе с обмотками помещают в специальный котёл и пропитывают эпоксидным компаундом под высоким давлением, после этой операции производится прокаливание статора в печи при определённой температуре.

Эта технология позволяет предотвратить межвитковые пробои обмоток статора, которые могу быть вызваны некачественной изоляцией намотанного провода. Класс термостойкости изоляционных материалов обмоток статора должен быть не ниже индекса «В»

Ротор высоковольтного электродвигателя А4 представляет собой сварную конструкцию из алюминиевых стержней и металлических замыкающих колец. Щиты для размещения подшипников отлиты из серого чугуна. В электродвигателях А4 используются подшипники качения.

Коробка для подключения высоковольтного кабеля питания штампуется из стали и допускает заливку концов кабеля эпоксидным компаундом. Охлаждение двигателя производится через специальные отверстия окна в боковинах вентиляционного кожуха.

Электродвигатели данной серии допускают пуск при пониженном напряжении питающей сети до 85 % от номинального напряжения. Для контроля за температурой обмоток и сердечника статора, в электродвигатель могут быть установлены термодатчики, которые могут быть подведены к системе автоматического отключения двигателя

Двигатель можно запустить два раза с небольшим интервалом из холодного состояния или один раз из прогретого состояния. Интервал между пусками горячего двигателя должен составить не менее 3-х часов. Запускать двигатель возможно не более 500 раз в год при условии, что момент инерции не превышает 10 % от номинального.

Общее число пусков электродвигателя за всё время эксплуатации равно 10 000. Двигатели этой серии, выполненные с фазным ротором, должны запускаться только от номинального напряжения, а в цепь ротора обязательно включается пусковой реостат. Соединение обмоток осуществляется «звездой»

Структура условного обозначения типа двигателей серии А4 напряжением 6 кВ

Структура условного обозначения типа двигателей серии А4 напряжением 10 кВ
