Двигатель ДПВ-52

Технические характеристики электродвигателя ДПВ 52:

  • Класс изоляции обмоток «Н»
  • Режимы работы: продолжительный (S1), кратковременный (S2) и повторно–кратковременный (S3)
  • Способ охлаждения: естественное – IC 0040
  • Степень защиты: IP 54
  • Уровень шума, не более 85 дБ
  • Допустимые значения вибрации: не более 2,8 мм/с
  • Класс защиты от поражения электрическим током: 01
Категория:

Описание

Want create site? Find Free WordPress Themes and plugins.

Компания реализует по цене от производителя двигатель ДПВ 52 60квт У2 (поворота), ПВ-80%, 305В.

Двигатель постоянного тока ДПВ 52 обеспечивает плавную регулировку частоты вращения и используется, главным образом, в электроприводах экскаваторных агрегатов, а также других подъемно-транспортных механизмах.

Мотор постоянного тока ДПВ (поворота) подключается к сети вторичных источников питания, либо работает «в паре» с генератором постоянного тока.

Технические характеристики электродвигателя ДПВ 52 60квт У2

  • Класс изоляции обмоток «Н»
  • Режимы работы: продолжительный (S1), кратковременный (S2) и повторно–кратковременный (S3)
  • Способ охлаждения: естественное – IC 0040
  • Степень защиты: IP 54
  • Уровень шума, не более 85 дБ
  • Допустимые значения вибрации: не более 2,8 мм/с
  • Класс защиты от поражения электрическим током: 01
  • Климатическое исполнение: УХЛ
  • Категория размещения 1 и 2
  • Исполнение: вертикальное
  • Диапазон рабочих температур: от + 40˚С до – 60˚С
  • Высота над уровнем моря: не более 1 000 м
  • Взрывобезопасная окружающая среда, при отсутствии агрессивных газов, паров и с содержанием пыли, не более 20 мг/м3
  • Относительная влажность не более 80% при + 20˚С
  • Условия внешних механических воздействий: М3

Магнитная система двигателя ДПВ 52 60квт У2 выполнена на неразъемной цилиндрической стальной станине, к которой крепятся все полюса (главные и добавочные) с катушками, плотно зажатыми пружинными фланцами. Сердечник якоря двигателя изготовлен из листов электротехнической стали с обмоткой в пазах и аксиальными вентиляционными каналами. Якорь вращается на двух подшипниках качения.

В подшипниковом узле со стороны коллектора установлен щеточный механизм, состоящий из щеток, суппорта и щеткодержателей. Для осмотра коллектора в станине предусмотрены два смотровых люка с резиновыми уплотнительными прокладками. Обдув двигателей осуществляется с помощью вентиляторов.

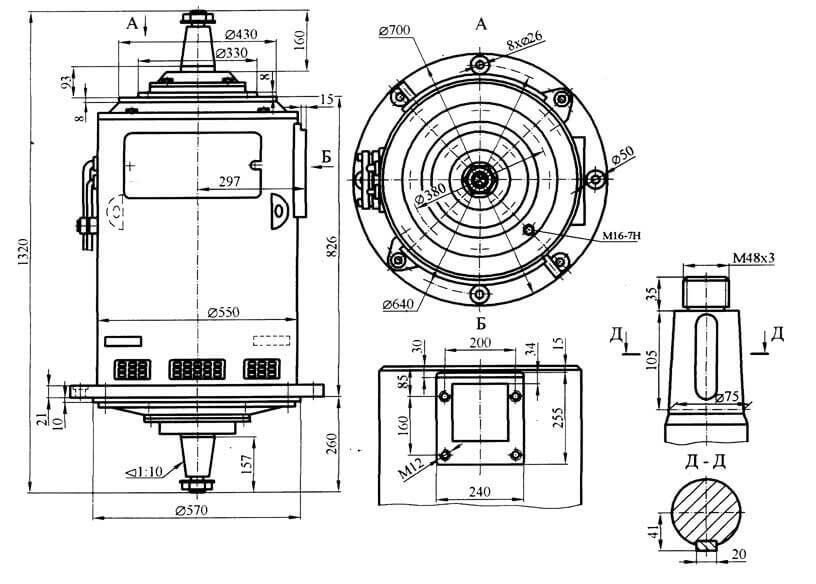

Конструктивное исполнение электродвигателя ДПВ52

  • IМ3001 – с фланцем

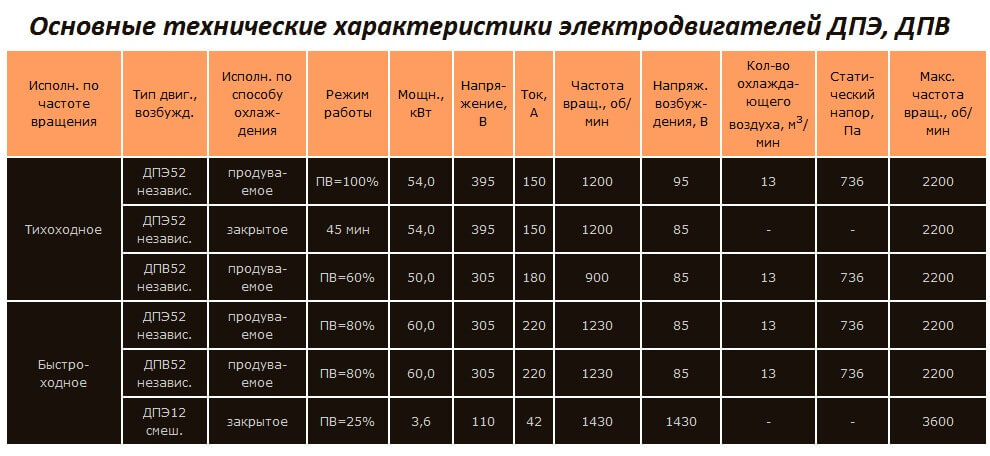

Технические характеристики электродвигателя двигатель ДПВ 52 60квт У2

Параметр Величина
Модель: ДПВ 52
Тип электродвигателя: постоянного тока
Вид: общепромышленный
Серия двигателя: ДПВ
Габарит (высота оси вращения), мм: 297
Диаметр вала, мм: 48
Напряжение, В: 305
Сила тока, А: 220
Номинальная мощность, кВт: 60.0
Частота вращения, об./мин: 1230
Класс защиты устройства, IP: 54
Максимальная температура окружающей среды, °C: 40
Минимальная температура окружающей среды, °C: -60

Условные обозначения двигателя ДПВ 52 60 квт У2

Структура условного обозначения:

2ПБВХХХХХХХХ4

  • 2 — номер серии
  • П — электродвигатель постоянного тока со встроенным тахогенератором ТП-80-20-0,2 с крутизной 20 мВ•мин и датчиком тепловой защиты терморезистором СТ14-2А
  • Б — степень защиты и способ охлаждения (закрытое исполнение с естественным охлаждением)
  • В — высокомоментный
  • ХХХ — высота оси вращения, мм (100, 112, 132)
  • Х — обозначение длины (S — первая, М — вторая, L — третья)
  • Х — наличие тормоза (Е — с тормозом, отсутствие буквы — без тормоза)
  • ХХ — 01 — наличие датчика пути — резольвера LTSa11c, 02 — наличие устройства под установку датчика пути — преобразователя измерительного фотоэлектрического модели ВЕ — 178, отсутствие обозначения — без датчика пути
  • Х4 — климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.

ПC-ХХ

  • X — условный габарит от 3 до 5
  • X — условная длина сердечника якоря от 1 до 3

ХМТА-С

  • Х – Условное обозначение момента
  • М – Мотор
  • Т – Серия
  • А – Модификация по моменту
  • С – Электромагнитный тормоз

XXМВХ-3Х-М

  • ХХ – момент
  • МВ – тип двигателя
  • Х – Н: необдуваемый, О: обдуваемый
  • 3 – условній габарит
  • Х – опции по заказу: С -со встроенным безлюфтовым электромагнитным тормозом. Он увеличивает длину двигателя от 40 до 60 мм; Р — со встроенным бесконтактным резольвером типа РБ-2 (двухполюсным) или РБ-10 (десятиполюсным) и мультипликатором 1:2,5 или 1:5; К — с фотоимпульсным датчиком с 2000 или 2500 имп./об.
  • М – модифицированный.

Если Вы хотите купить Электродвигатель ДПВ 52 (60,0/1230) (поворота)по минимальной цене, Вы можете связаться с нашими менеджерами наиболее удобным для вас способом.

В случае, если Вам нужна консультация по покупке или подбору товара, менеджеры нашей компании будут рады Вам помочь. Цена на двигатель ДПВ 52 60квт У2 (60,0/1230) в нашем магазине почти всегда ниже средней. Мы делаем все, чтобы наши клиенты получали высочайшее качество товаров и сервиса за разумную цену.

Доставка на склад покупателя в любой регион Украины.

Цена:  уточняйте.
