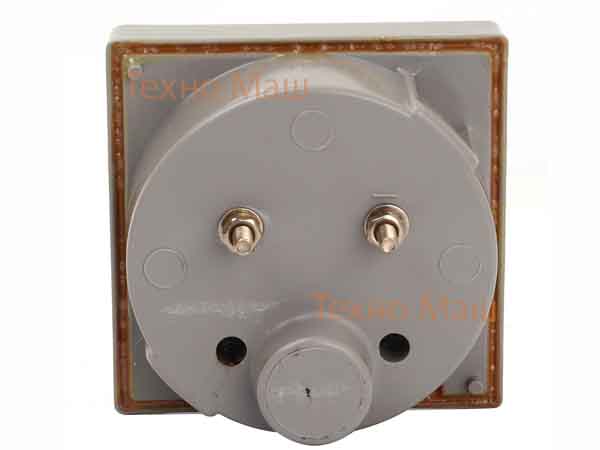

Амперметр М42100 (1500-0-1500А)

Описание

Want create site? Find Free WordPress Themes and plugins.

Амперметр М42100 (1500-0-1500А) купить в Техно-Маш.

Технические характеристики

    Амперметр М42100, вольтметр М42100 (М 42300; М-42300; m42100; m 42300; m-42300)
    Амперметр М42100вольтметр М42100 – приборы, предназначенные  для измерения тока и напряжения в электрических цепях переменного тока.
Класс точности – 1,5.
    Габаритные размеры – 80×80×50мм.
    Вибропрочный, ударопрочный, брызгозащищенный.

    Конструкционные особенности Амперметра М42100

Амперметры М42100 и вольтметры М42100 выпускаются как приборы электромагнитной системы.
Амперметры М42100 и вольтметры М42100 электромагнитной системы позволяют измерять переменный ток и напряжение непосредственно в электрических цепях. Приборы М42100 электромагнитной системы основаны на взаимодействии магнитного поля измеряемого тока (тока, проходящего через катушку) с одним или несколькими сердечниками из магнитомягкого материала.
По конструктивному исполнению амперметр М42100 и вольтметр М42100 электромагнитной системы имеют две разновидности измерительных механизмов:
    – с плоской катушкой и с подвижным сердечником из магнитомягкого материала, втягивающимся в зазор плоской катушки при пропускании тока;
    – с круглой катушкой и с двумя сердечниками внутри катушки: неподвижным и подвижным (одним или двумя), которые при пропускании измеряемого тока через катушку намагничиваются одноименно и отталкиваются друг от друга; тем самым стрелка, укрепленная на оси с подвижным сердечником, отклоняется.
Чертеж приборов М42100 подан на Рис.1., а габаритные размеры – в Таблице 1.

Амперметр М42100 (500-0-500В)

    Рис.1. Чертеж приборов типа М42100.
    Таблица 1.
Габаритные размеры
A
B
C
D
80мм
36мм
14мм
69мм
Габаритные размеры
D1
d
E
77,5мм
3,4мм
68мм
    Технические характеристики М42100
Способ подключения и конечные значения диапазона измерений для приборов типа М42100 поданы в Таблице 2.
    Таблица 2.
Наименование и тип предмета
Конечные значения диапазона измерений
Способ включения
Миллиамперметр М42100
1мА; 5мА; 10мА; 15мА; 20мА; 30мА; 50мА; 100мА; 150мА; 300мА; 500мА; 600мА; 3мА/30мА; 3мА/50мА; 5мА/50мА
Непосредственно
Миллиампервольтметр М42100
50мА/20В
Амперметр М42100
1А; 2А; 3А; 5А; 10А; 15А
15А; 20А; 30А; 50А; 75А; 100А; 150А; 200А; 300А; 500А; 750А; 1кА; 1,5кА; 2кА; 4кА; 6кА
С наружным шунтом на 75мВ и калиброванными проводами сопротивлением 0,035Вт пара
Вольтметр М42100
0,075В; 2В; 3В; 7,5В; 10В; 15В; 20В; 30В; 50В; 75В; 100В; 150В; 250В; 300В; 500В; 600В
Непосредственно
150В/1500В; 15В/150В/1500В; 1000В; 1500В; 3000В
С отдельным калиброванным добавочным сопротивлением Р4201 с номинальным током 5мА
    Приборы М42100 предназначены для работы в вертикальном и горизонтальном положениях. Время успокоения подвижной части не более 3 секунд.
Амперметры М42100 и вольтметры М42100 рассчитаны на использование в следующих условиях:
    – температура воздуха окружающей среды – от -50°С до +60°С%;
    – относительная влажность 95% при температуре +35°С.
    Климатическое исполнение – обычное и тропическое.
    Категория размещения – 3 (М42100Т3).
    Амперметр М42100 и вольтметр М42100 выдерживают:
    – вибрации ускорением 5м/с2 – 30м/с2, частотой 10Гц – 70Гц;
    – удары ускорением 70м/с2, частотой ударов 10уд/мин – 50уд/мин.
Амперметр М42100 и вольтметр М42100 под влиянием внешнего магнитного поля напряженностью 400А/м допускают изменение показаний – ±1%.
    Наработка на отказ не менее 67500 часов. Амперметры М42100 и вольтметры М42100 рассчитаны на безотказную работу в течении 6 лет.
