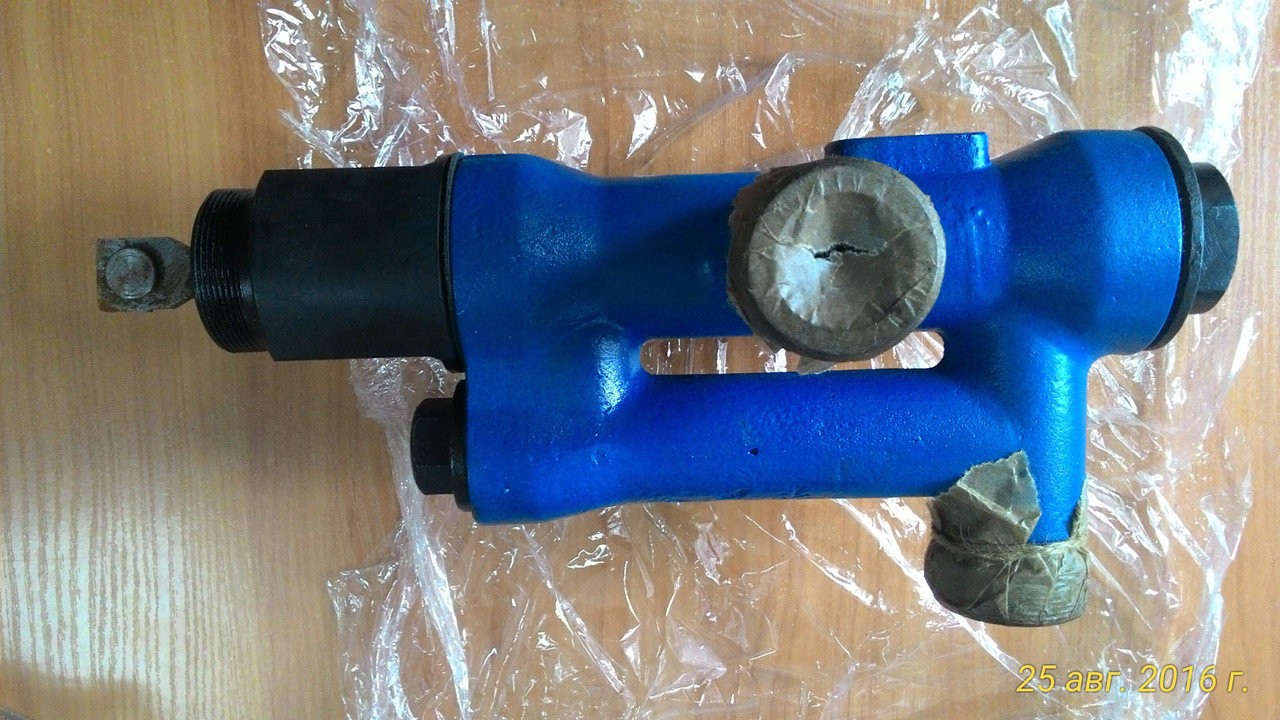

Купить Золотник 1001 14 136СБ. Запчасти ЭКГ-5

При помощи гидравлической системы производится управление тормозом механизма хода и механизмами переключения левой и правой гусеницы экскаватора.

Шестеренчатый насос 2, приводимый в движение электродвигателем 3, засасывает масло из бака 8 и подает его через разгрузочный клапан 6  по трубопроводам к цилиндру 9 тормоза хода, через электромагнитные золотники и 4-к цилиндрам 5 и 7 механизмов переключения гусениц.

При поступлении масла к цилиндру тормоза хода он растормаживается (торможение производится за счет силы сжатой пружины тормоза, при отсутствии давления в гидросистеме).

С помощью электромагнитных золотников масло подается к тому или иному цилиндру механизма переключения для включении или отключения гусениц. Разгрузочный клапан при повышении давления в системе через сливное отверстие сбрасывает масло в бак.

Необходимое давление в системе устанавливается регулированием пружины разгрузочного клапана. В бак гидросистемы заливается 20 л приборного масла МВП (ГОСТ 1805-51) или веретенного масла АУ (ГОСТ 1642—50); может также быть залито трансформаторное масло (ГОСТ 982-56).

Гидравлический распределитель (гидрораспределитель) — устройство, предназначенное для управления гидравлическими потоками в гидросистеме с помощью внешнего воздействия (сигнала). Гидрораспределитель управляет движением выходного звена гидродвигателя путём перенаправления потоков рабочей жидкости.

Гидрораспределители разделяют по типу запорно-регулирующих элементов на золотниковые, крановые, клапанные, струйные и распределители типа «сопло-заслонка».

Золотниковые распределители получили наибольшее распространение в гидроприводе благодаря простоте их изготовления, компактности и высокой надёжности в работе. Они применяются при весьма высоких значениях давления (до 32 МПа) и значительно бо?льших расходах, чем крановые распределители.

Золотниковый гидрораспределитель — гидравлический распределитель, в котором запорно-регулирующим элементом служит Золотник 1001 14 136СБ.

Золотник 1001 14 136СБ, золотниковый клапан — устройство, направляющее поток жидкости или газа путём смещения подвижной части относительно окон в поверхности, по которой она скользит. В качестве золотника чаще всего выступает цилиндр переменного диаметра (рис. 1). Однако известны и другие конструкции золотников (коробчатый, крановый).

Золотник 1001 14 136СБ: принцип работы

В простейшем случае золотник может занимать 3 позиции. В нейтральном положении, показанном на рис. 1, каналы распределителя заперты и жидкость не поступает от насоса ни в одну из полостей гидролцилиндра — шток остаётся в покое. При смещении золотника влево рабочая жидкость по каналам в корпусе распределителя и по трубопроводам поступает в левую полость гидроцилиндра, и шток выдвигается.

Если же  Золотник 1001 14 136СБ сместить вправо от нейтрального положения, то рабочая жидкость будет поступать уже в правую полость гидроцилиндра, а из левой полости пойдёт на слив в гидробак. В этом положении золотника шток вдвигается.

Стоит отметить, что при подаче жидкости в правую полость гидроцилиндра (в поршневую полость), шток движется с меньшей скоростью, чем при подаче в левую полость (штоковую полость). Это объясняется тем, что часть объёма штоковой полости занимает шток, и эта полость заполняется быстрее. Эти выкладки верны, если подача жидкости остаётся постоянной.

На рисунке 2 представлено условное графическое обозначение золотникового распределителя. Буквами обозначены: Р — распределитель; Ц — гидроцилиндр. Стрелками показаны направления потоков жидкости в каждой из трёх позиций золотника (в нейтральном положении каналы золотника закрыты, и жидкость через распределитель не движется).

Золотниковые гидрораспределители используются при номинальных давлениях до 32 МПа. С помощью золотниковых гидрораспределителей, как и с помощью других видов гидрораспределителей, осуществляется управление направлением движения рабочих органов гидродвигателей (валов гидромоторов и штоков гидроцилиндров). Такие распределители установлены, например, в гидросистемах многих экскаваторов, бульдозеров, автогрейдеров и др.

Рис. 2. Условное графическое обозначение Золотник 1001 14 136СБ
