Описание

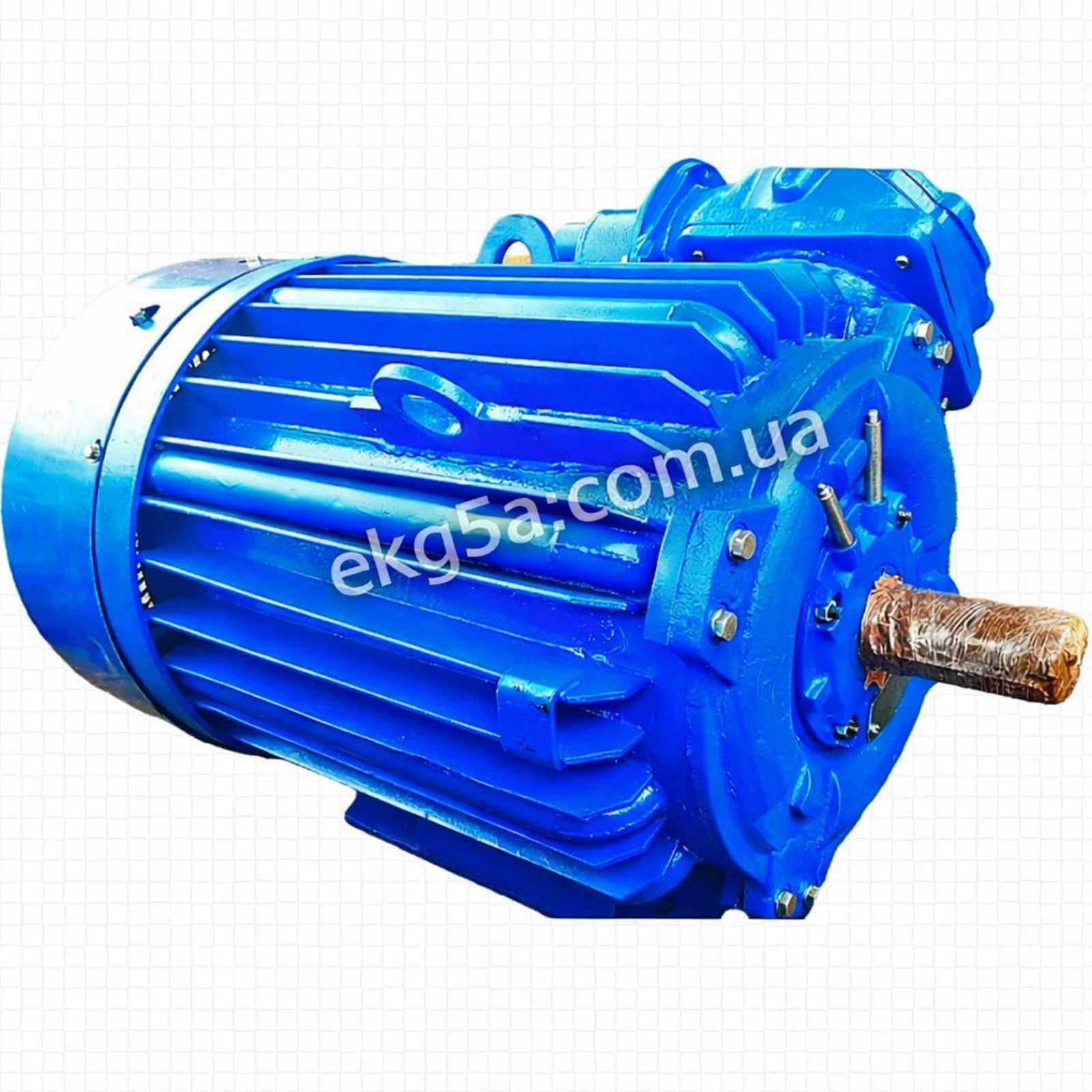

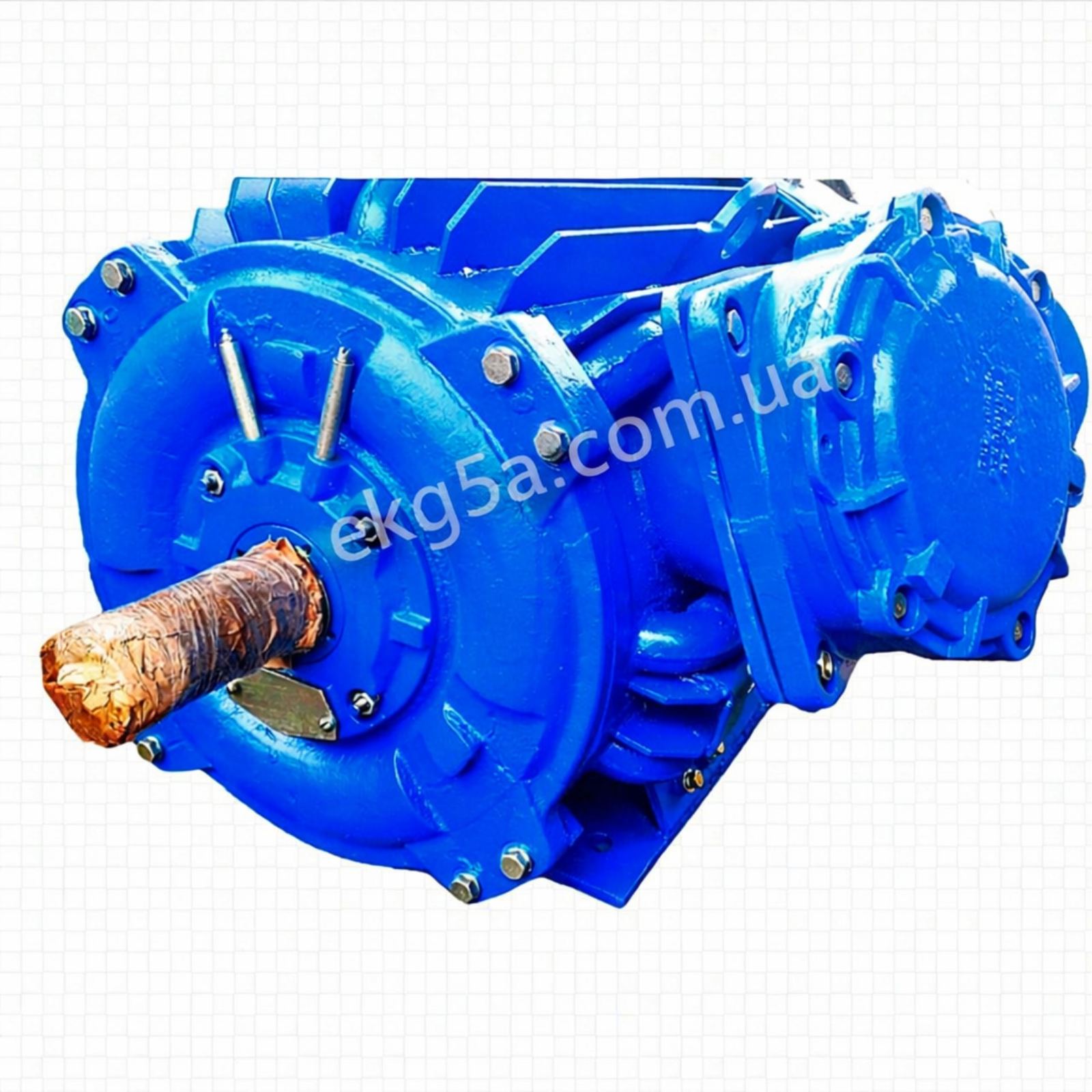

Взрывозащищенный электродвигатель 110 кВт 750 об/мин ВАО 280L 8 У2

— трехфазный асинхронный электродвигатель с короткозамкнутым ротором, предназначенный для эксплуатации во взрывоопасных зонах, шахтах, нефтегазовой, химической и перерабатывающей промышленности. Двигатель рассчитан на длительную непрерывную работу, устойчив к тяжелым пусковым режимам и соответствует требованиям ГОСТ и ТУ для оборудования, работающего в средах с возможным образованием взрывоопасных газо- и пылевоздушных смесей.

Область применения

Электродвигатель ВАО 280L 8 применяется:

• в шахтах, опасных по газу и угольной пыли;

• на нефтебазах, НПЗ и газоперерабатывающих установках;

• в химической и нефтехимической промышленности;

• на элеваторах, дробильных и помольных линиях;

• во взрывоопасных помещениях классов 1 и 2;

• на наружных установках во всех климатических зонах.

Основные преимущества электродвигателя ВАО3-280L8

✔ взрывозащищенное исполнение; ✔ номинальная мощность 110 кВт; ✔ частота вращения 750 об/мин; ✔ высокий пусковой момент — до 1,6 Мн; ✔ надежная изоляция обмоток; ✔ устойчивость к перегрузкам и тяжелым пускам; ✔ длительный ресурс при непрерывной эксплуатации; ✔ соответствие требованиям промышленной безопасности.

Технические характеристики электродвигателя 110 кВт 750 об/мин

Конструкция и исполнение

Электродвигатель выполнен в чугунном корпусе повышенной прочности, оснащён надежной системой охлаждения и рассчитан на эксплуатацию при температуре окружающей среды от −40 до +40 °C. Взрывозащищенное исполнение обеспечивает безопасную работу в средах категорий IIA, IIB и температурных групп T1–T4.

Комплектация и поставка

В комплект поставки входит:

• электродвигатель в сборе;

• паспорт изделия;

• сертификаты соответствия;

• транспортировочная упаковка.

Возможна поставка:

• по Украине;

• в страны СНГ;

• на экспорт.

Подготовка электродвигателя к работе

Перед вводом в эксплуатацию рекомендуется:

• проверить целостность упаковки и корпуса;

• выполнить контроль сопротивления изоляции;

• проверить надежность креплений;

• выполнить пробный пуск без нагрузки.

Гарантия и надежность

Гарантийный срок эксплуатации — 12 месяцев с момента ввода в эксплуатацию. Каждый электродвигатель проходит заводской контроль качества и соответствует требованиям нормативно-технической документации.

Купить электродвигатель ВАО 280L 8 110 кВт 750 об/мин

Вы можете купить взрывозащищенный электродвигатель 110 кВт 750 об/мин для промышленного применения с консультацией по подбору, условиям эксплуатации и подключению.

➡ Актуальная информация, характеристики и подбор аналогов — на сайте ekg5a.com.ua

Общие сведения

Двигатели трехфазные асинхронные короткозамкнутые взрывозащищенные низковольтные ВАО3 предназначены для работы в шахтах, опасных по газу или пыли, а также во взрывоопасных помещениях всех классов и наружных установках, в которых возможно образование взрывоопасных смесей паров, газов или пыли с воздухом, отнесенных по взрывоопасности к категориям 11А, 11В и группам Т1, Т2, Т3, Т4.

Структура условного обозначения

ВАО3-ХХ4Х2,5:

• В — взрывозащищенный;



• А — асинхронный;



• О — обдуваемый;



• 3 — третья серия;



• Х — высота оси вращения, мм;



• Х — длина двигателя (S, М, L);



• 4 — число полюсов;



• Х2,5 — климатическое исполнение (У, ХЛ, Т) и категория размещения по ГОСТ 15150-69.



Условия эксплуатации

Высота над уровнем моря не более 1000 м. Температура окружающей среды от минус 40 до 40°С. Относительная влажность воздуха 100% при температуре 25°С.

Двигатели для внутренних и экспортных поставок соответствуют: ТУ 16-526.683-86 (ВАО3-280), ТУ 16-87 ИМШБ.526726.004 ТУ (ВАО3-315), ТУ 16-87 ИМШБ.526826.008 ТУ (ВАО3-355). Двигатели, поставляемые на экспорт, дополнительно соответствуют ОСТ 16 0.800.210-83. В части требований техники безопасности двигатели соответствуют ГОСТ 12.2.007.1-75.

Нормативно-технический документ

ТУ 16.526.683-86; ТУ 16-87 ИМШБ.526726.004 ТУ; ТУ 16-87 ИМШБ.526826.008 ТУ; ОСТ 160.800.210-83

Самое важное отличие:

• ВАО-2 имеет взрывозащиту IIBT4.

• ВАО-3 имеет взрывозащиту IICT5. Это более высокий уровень защиты, допускающий работу в более опасных газовых средах.

Установка

• Монтаж на фундамент или металлическую раму.

• Крепление фундаментными болтами.

• Точная центровка с приводимым механизмом.

• Проверка сопротивления изоляции перед вводом в эксплуатацию.

• Обязательное подключение заземления.

Электрическое подключение

• При напряжении сети 380 В — соединение обмоток «Треугольник» (Δ).

• При напряжении сети 660 В — соединение обмоток «Звезда» (Y).

• Проверка чередования фаз перед первым пуском.

Пусконаладочные работы

• Контроль сопротивления изоляции.

• Проверка затяжки контактных соединений.

• Пробный запуск без нагрузки.

• Контроль тока, вибрации и температуры подшипников.

• Испытание под рабочей нагрузкой.

Техническое обслуживание

• Регулярный контроль состояния подшипников.

• Проверка крепежных соединений.

• Очистка вентиляционных каналов.

• Контроль нагрева корпуса и обмоток.

• Периодическое измерение сопротивления изоляции.

Транспортировка

• Перевозка автомобильным, железнодорожным и морским транспортом.

• Подъем только за штатные рым-болты.

• Вал должен быть защищен от ударов и повреждений.

Преимущества

• Надежная работа в тяжелых промышленных условиях.

• Высокий ресурс эксплуатации.

• Взрывозащищенное исполнение.

• Простота обслуживания.

• Возможность эксплуатации в режиме 24/7.

Комплект поставки

• Электродвигатель ВАО3-280L8 110 кВт 750 об/мин.

• Паспорт изделия.

• Руководство по эксплуатации.

• Протокол испытаний.

• Сертификат качества.

Обслуживание электродвигателя ВАО3-280L8 110 кВт, 750 об/мин, 380/660 В

Для обеспечения длительной и безаварийной работы электродвигателя необходимо проводить регулярное техническое обслуживание.

Ежедневный контроль

• Проверка отсутствия посторонних шумов и вибрации.

• Контроль температуры корпуса и подшипниковых узлов.

• Осмотр заземления и кабельных вводов.

• Контроль потребляемого тока по фазам.

Ежемесячное обслуживание

• Очистка корпуса и вентиляционных каналов от пыли и загрязнений.

• Проверка состояния крепежных элементов.

• Контроль состояния клеммных соединений.

• Осмотр уплотнений и кабельных вводов.

Плановое техническое обслуживание

• Измерение сопротивления изоляции обмоток статора.

• Проверка состояния подшипников качения.

• Контроль центровки с приводимым механизмом.

• Проверка уровня вибрации и биения вала.

• Осмотр вентилятора охлаждения и защитного кожуха.

Капитальное обслуживание

• Разборка двигателя и дефектация узлов.

• Проверка состояния ротора и статора.

• Замена подшипников при необходимости.

• Восстановление или замена изоляции обмоток.

• Проверка взрывозащитных поверхностей и резьбовых соединений.

• Проведение испытаний после ремонта.

Рекомендации по эксплуатации

• Не допускать перегрузки двигателя свыше номинальной мощности.

• Исключить работу при перекосе фаз и пониженном напряжении сети.

• Следить за исправностью пусковой и защитной аппаратуры.

• Не допускать попадания влаги и агрессивных веществ внутрь двигателя.

• Соблюдать требования паспорта и инструкции по эксплуатации.

Своевременное техническое обслуживание позволяет увеличить срок службы электродвигателя ВАО3-280L8, снизить вероятность аварийных остановок и обеспечить надежную работу оборудования в тяжелых промышленных условиях.
