Высоковольтный токосьемник на экскаватор ЭКГ-5

Артикул: 254b1a279d96 Категория:

Описание

Want create site? Find Free WordPress Themes and plugins.

Токоприемник предназначен для передачи переменного тока к электрооборудованию поворотной платформы карьерного экскаватора ЭКГ-5А. Состав токоприемника: кольцо контактное высоковольтное 3шт, платформа с тремя токосъемными башмаками 1шт.

Токоприемники типа ТКЭ 14-5УХЛ2, ТКЭ 16-5УХЛ2, ТКЭ 23-5УХЛ2 предназначены для подвода переменного тока 360 А напряжением 6000 В с нижней рамы на поворотную платформу экскаваторов типа ЭКГ 8И, ЭКГ 10, ЭКГ 12,5, ЭКГ 15 а также для питания низковольтного электрооборудования, расположенного на нижней раме (500/80 В, 50 и 60 Гц.), и состоят из высоковольтной части (ТКЭ 5УХЛ2) и низковольтной части.
Токоприемники типа ТКЭ0-5УХЛ1 предназначены для подвода переменного тока 360 А напряжением 6000 В к экскаватору от подключительного пункта через кабельный барабан на нижнюю раму.
Токоприемники типа ТКЭш 5УХЛ2 предназначены для подвода переменного тока 360 А напряжением 6000 В с нижней рамы на поворотную платформу шагающего экскаватора типа ЭШ 108, ЭШ 118.
Токоприемники типа ТКЭр 5УХЛ2 предназначены для подвода переменного тока напряжением 6000 В с базы на поворотную платформу роторного экскаватора.
Вид климатического исполнения УХЛ1, УХЛ2 и Т1, Т2 по ГОСТ 15150-69
Токоприемники работают в среде, запыленной угольной, рудной и другой пылью, с запыленностью не более 10 мгм.
Токоприемники работают в условиях тряски, вибрации.
Допускается отклонение не более 12° в любую сторону.
Степень защиты токоприемников IP41 по ГОСТ 14254-96.

1.2 Структура условного обозначения типоисполнения токоприемников:


2. Технические данные

      2.1. Основные параметры и размеры.
2.1.1.Основные параметры токоприемников соответствуют указанным в табл. 1.
2.1.2.Габаритные, установочные, присоединительные размеры и масса токоприемников соответствуют указанным в приложении №2, .№3, .№4, №5, .№6.

3. Устройство и работа

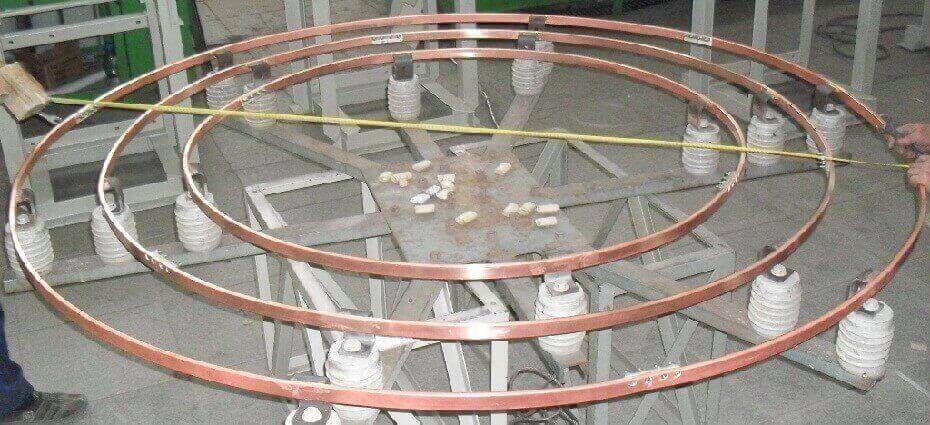

       3.1 Высоковольтная часть токоприемника состоит из медных токосъемных колец установленных на опорных изоляторах закрепленных на несущей стойке.
На три кольца подается высокое напряжение, пятое кольцо – заземляющее.
Токосъем осуществляется щеточными блоками, состоящими из меднографитовых щеток закрепленных на изолированной траверсе.
3.2 Низковольтная часть токоприемника состоит из одного или двух низковольтных токоприемников закрепленных на несущей стойке с фланцами. Низковольтный токоприемник состоит из кольцевого барабана состоящего из изолированных друг от друга контактных колец и верхнего и нижнего фланцев. Фланцы кольцевого барабана охватываются вращающимися на них ободами, служащими подшипниками, скрепленными между собой стяжными шпильками, на которых устанавливаются держатели для тяги и щеткодержатели.
3.3. Токоприемники помещены в металлическую разъемную оболочку, состоящую из верхней и нижней частей. Для обслуживания токоприемников в верхней и нижней частях оболочек предусмотрены по две двери, расположенные с про-тивоположных сторон, закрывающиеся замками. Для наблюдения за работой высоковольтных токоприемников предусмотрены смотровые окна закрытые органическим стеклом.
3.4. Конструкция токоприемников предусматривает установку местного освещения и блокировки дверей высоковольтной части и обогрева низковольтной части токоприемника. Схема электрическая соединения электрооборудования приведена в приложении 1.
3.5. Работа токоприемников отражена в «Технических описаниях на экскаваторы»

4. Комплект поставки

      4.1. Токоприемник – 1 шт.
4.2. Запасные части – 1 комплект*
4.3. Паспорт – 1 экз.
4.4. Техническое описание ТВВ 00.000.000.ТО – 1 экз.
* Поставляются при наличии отдельного заказа.

5. Испытание

      5.1. Электрическая изоляция высоковольтных токоприемников должна выдерживать испытательное напряжение промышленной частоты 21 кВ в соответствии с ГОСТ 1516.1-76. а для низковольтных токоприемников 2.5 кВ в соответствии с ГОСТ 12434-83.
5.2. Испытания электрической прочности изоляции высоким напряжением частоты 50 Гц необходимо проводить в соответствии с ГОСТ 1516.2-97.
5.3. Необходимо измерить сопротивление изоляции между кольцами разных фаз и между кольцами и корпусом токоприемника. Сопротивление изоляции должно быть не менее 20 Мом.

Цена: Ценy уточняйте
