Описание

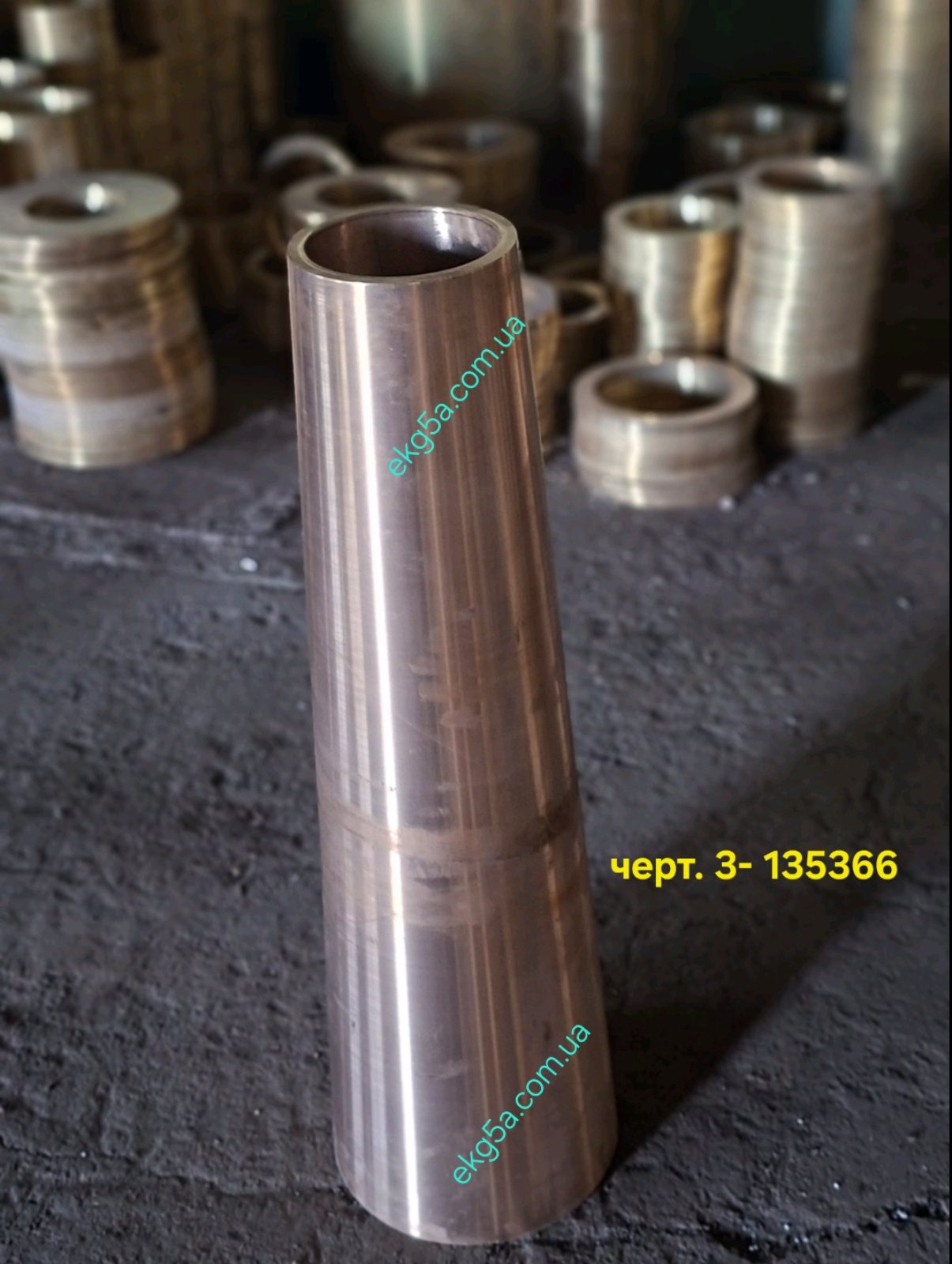

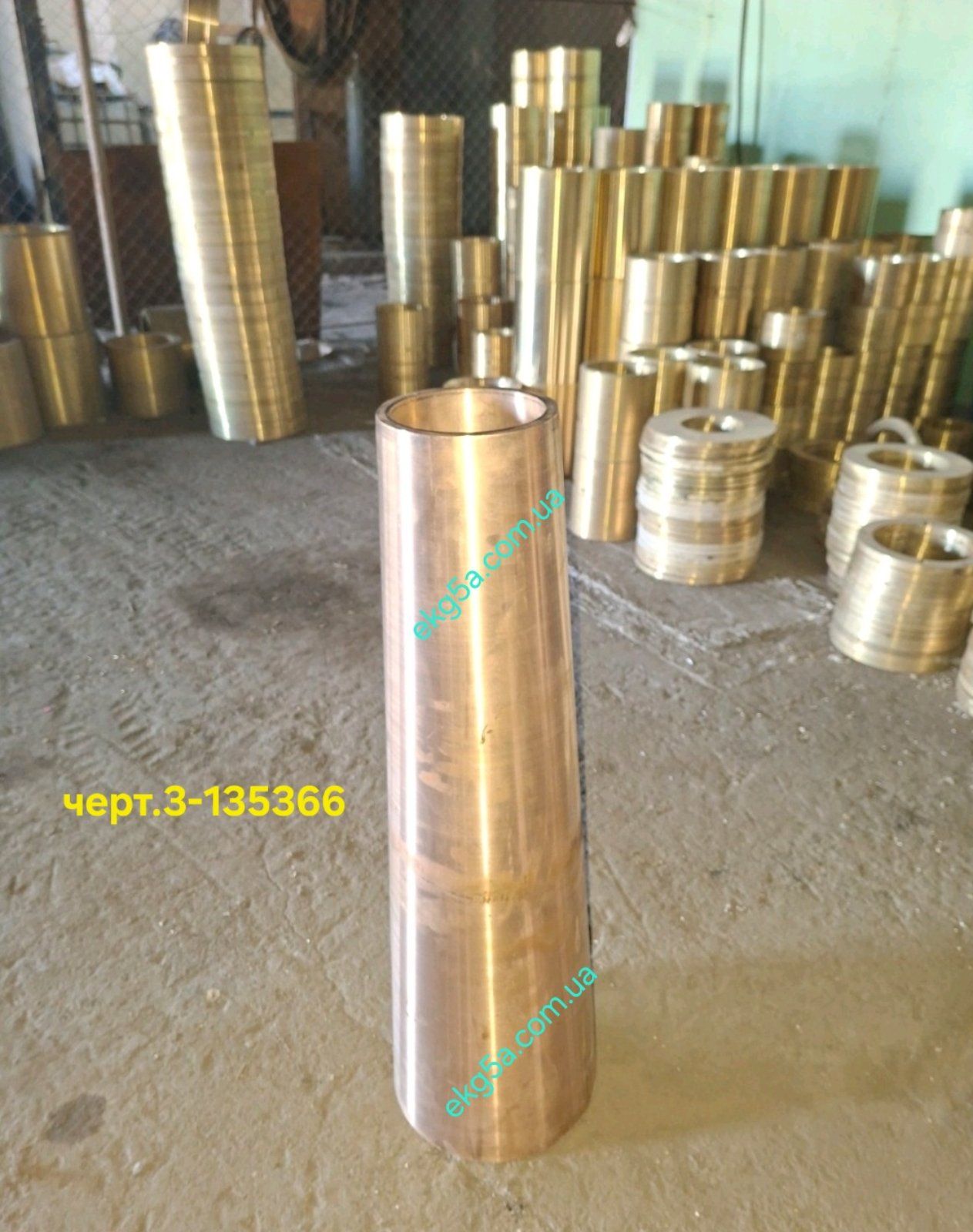

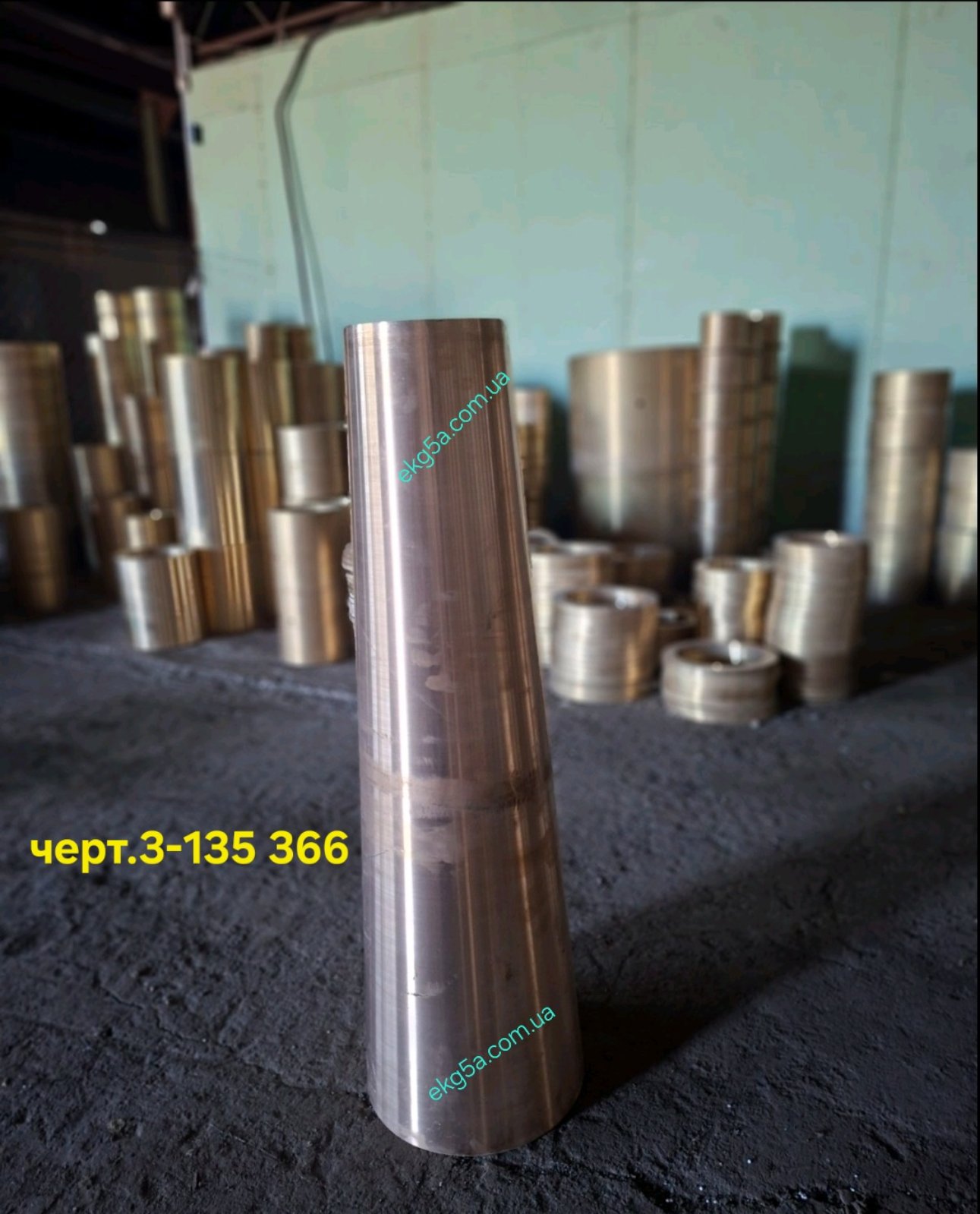

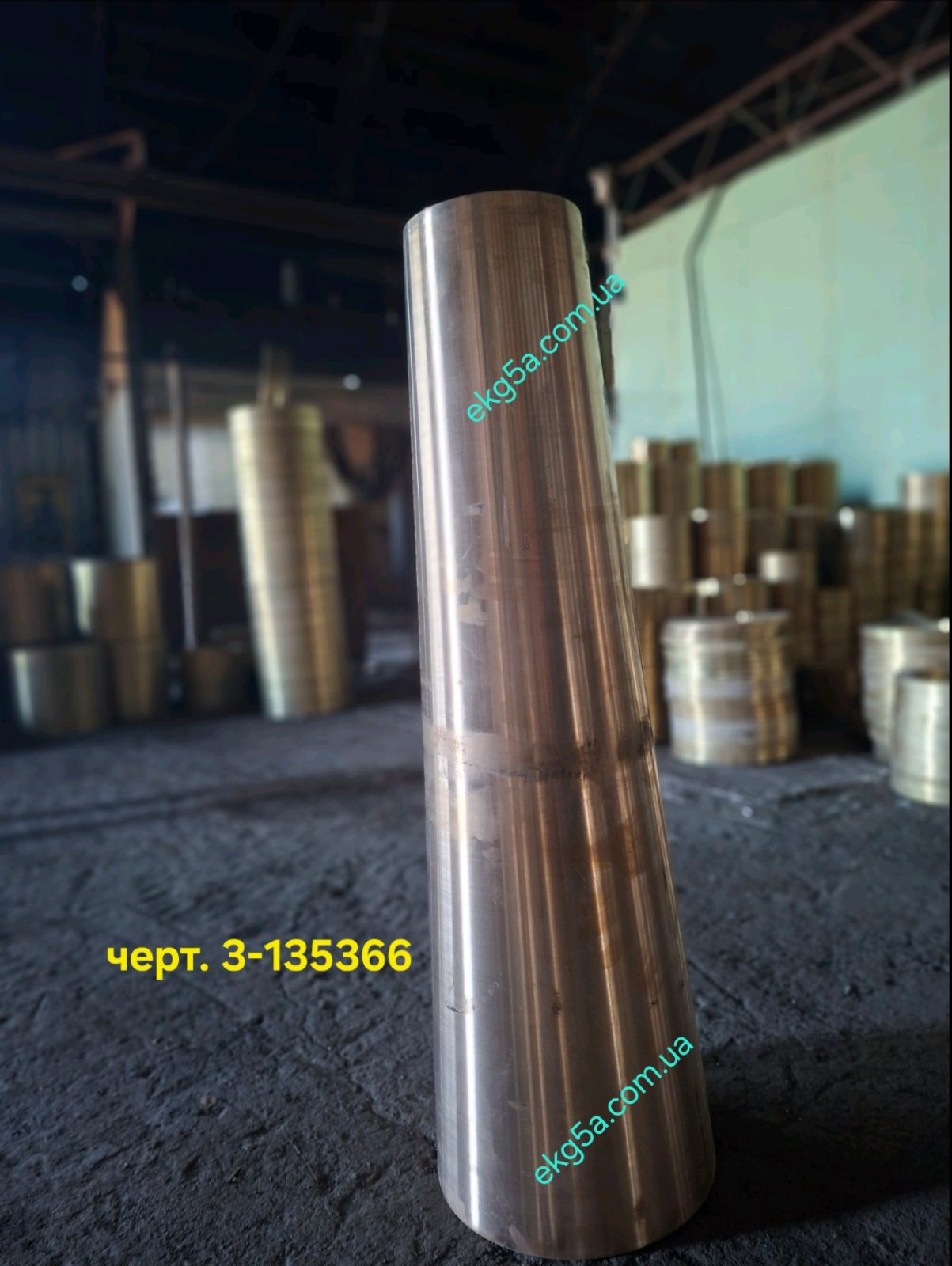

ПП «ТЕХНО-МАРКЕТ» изготавливает и поставляет втулку коническую 3-135366 для конусных дробилок КСД-1200 и КМД-1200.
Втулка коническая устанавливается в эксцентрик дробилки в сборе и является ответственным элементом узла дробильного оборудования. Деталь предназначена для работы в условиях значительных механических нагрузок и обеспечивает правильную работу сопряженных элементов эксцентрикового узла.
При производстве осуществляется контроль качества на каждом этапе изготовления, включая проверку материала, геометрических размеров и рабочих поверхностей.
Технические характеристики втулки 3-135366
| Параметр | Значение |
| Наименование | Втулка коническая |
| Номер чертежа | 3-135366 |
| Применяемость | КСД-1200, КМД-1200 |
| Расположение | Эксцентрик дробилки в сборе |
| Материал | БрОС8-12 |
| Длина | 945 мм |
| Ширина | 276 мм |
| Высота | 276 мм |
| Масса | 70 кг |
Применение
Втулка коническая 3-135366 применяется в эксцентриковом узле конусных дробилок КСД/КМД-1200.
Используется на:
горно-обогатительных предприятиях;
дробильно-сортировочных комплексах;
карьерах;
предприятиях горнодобывающей промышленности;
щебеночных заводах;
технологических линиях дробления горных пород.
Материал БрОС8-12
Втулка изготавливается из бронзового сплава БрОС8-12, применяемого для деталей узлов трения тяжелого промышленного оборудования.
При изготовлении особое внимание уделяется качеству рабочей поверхности, геометрии втулки и соответствию посадочных размеров требованиям конструкторской документации.
Возможные варианты замены
Для данного узла в зависимости от исполнения оборудования может применяться конструктивное решение с отдельными втулками:
втулка коническая верхняя 2-125914;
втулка коническая нижняя 3-246446.
Перед заказом необходимо сверить номер чертежа и фактическое исполнение эксцентрикового узла конкретной дробилки.
Установка втулки конической
Перед монтажом втулки 3-135366 необходимо:
проверить состояние эксцентрика;
очистить посадочные поверхности;
проверить отсутствие задиров и механических повреждений;
проверить соответствие размеров сопрягаемых деталей;
удалить загрязнения и остатки старой смазки;
обеспечить правильную установку без перекоса;
после сборки проверить состояние и работу узла.
Монтаж новой втулки на поврежденные или чрезмерно изношенные сопрягаемые поверхности может привести к ускоренному износу детали.
Эксплуатация
В процессе эксплуатации необходимо контролировать:
состояние системы смазки;
температуру узла;
отсутствие повышенной вибрации;
отсутствие постороннего шума;
величину рабочих зазоров;
состояние сопрягаемых поверхностей.
Работа оборудования при недостаточной смазке или нарушении установленных зазоров может привести к повышенному износу бронзовой втулки.
Техническое обслуживание
При плановом обслуживании дробилки рекомендуется:
проверять состояние втулки;
контролировать рабочие зазоры;
осматривать поверхность на наличие задиров;
контролировать равномерность износа;
проверять систему подачи смазки;
контролировать состояние эксцентрика;
проводить дефектовку при капитальном ремонте дробилки.
Возможные неисправности и способы устранения
| Неисправность | Возможная причина | Меры устранения |
| Ускоренный износ втулки | Недостаточная смазка | Проверить систему смазки |
| Неравномерный износ | Перекос или нарушение посадки | Проверить монтаж и геометрию сопряжений |
| Задиры рабочей поверхности | Недостаток смазки или загрязнение | Проверить смазку, очистить и провести дефектовку |
| Перегрев узла | Нарушение рабочего зазора | Проверить зазоры и состояние сопрягаемых деталей |
| Повышенная вибрация | Износ втулки или сопряженных деталей | Выполнить дефектовку эксцентрикового узла |
| Люфт | Предельный износ рабочих поверхностей | Заменить изношенную детали |
Транспортировка
Втулка коническая 3-135366 массой 70 кг должна надежно фиксироваться при перевозке.
Необходимо исключить:
удары;
падение изделия;
повреждение рабочих поверхностей;
попадание влаги и загрязнений.
Хранение
Хранить втулку рекомендуется в сухом закрытом помещении.
Обработанные поверхности при длительном хранении необходимо защищать от коррозии и механических повреждений.
Производство и контроль качества
ПП «ТЕХНО-МАРКЕТ» осуществляет контроль на каждом этапе изготовления:
входной контроль материала;
контроль заготовки;
контроль механической обработки;
проверку геометрии;
контроль посадочных размеров;
проверку рабочих поверхностей;
окончательную приемку готовой продукции.
Возможно изготовление по чертежу, образцу или техническому заданию заказчика.
Поставка
ПП «ТЕХНО-МАРКЕТ» осуществляет изготовление и поставку втулок конических 3-135366, а также других запасных частей для дробилок КСД-1200 и КМД-1200.
Поставка осуществляется по Украине и на экспорт. Срок изготовления, количество и условия поставки согласовываются с заказчиком.
