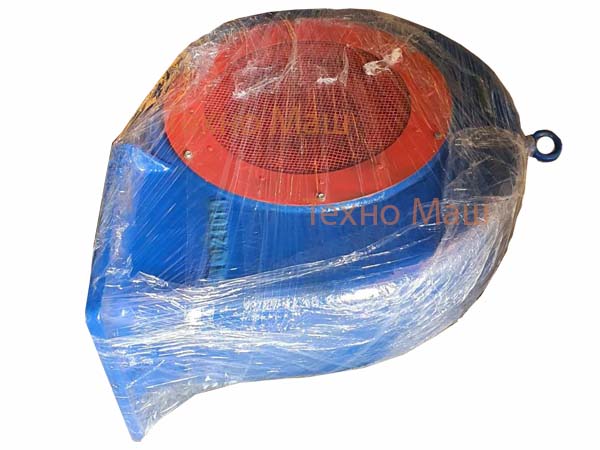

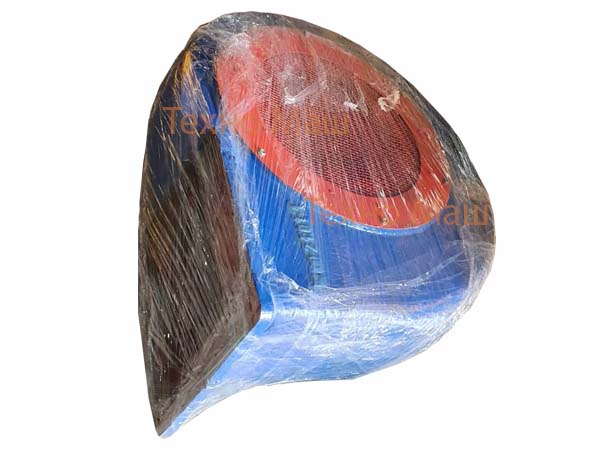

Вентилятор радиальный правого вращения В-Ц14-46-3,15-Д1А

Вентилятор обдува подъема 1080.21.00СБ

Артикул: c9e3700c8150 Категория:

Описание

Want create site? Find Free WordPress Themes and plugins.

Вентилятор обдува подъема 1080.21.00СБ

Общие сведения

  • ВЦ 14-46 исп.1 — вентилятор радиальный среднего давления.
  • Одностороннего всасывания.
  • Прямой привод.
  • Конструктивное исполнение — 1.
  • Корпус вентилятора ВЦ 14-46 исп.1 — спиральный  поворотный.
  • Вентилятор ВЦ 14-46 исп.1 имеет 32 вперед загнутые лопатки.
  • Направление вращения рабочего колеса вентилятора — правое.

Назначение

  • Вентиляторы ВЦ 14-46 исп.1 используются в системах кондиционирования воздуха, а также в системах вентиляции  и воздушного отопления общественных, жилых зданий, производственных помещений.
  • Возможно использование вентиляторов ВЦ 14-46 исп.1 в других производственных и санитарно-технических целях.

Технические характеристики

Двигатель
Мощность, кВт
Частота вращения, об./мин
D/Dн
Производительность, тыс. м3/час
Полное давление , Па
Масса, кг
Положение корпуса
Материал
АИР80А4 1,1 1395 1
2,0 — 2,8
 780 46,0 ЛВ К
АИР80А4 1,1 1395 1
2,0 — 2,8
 780 46,0 ПР ЖК
АИР80А4 1,1 1395 1
2,0 — 2,8
 780 46,0 ЛВ ЖК
АИР80А4 1,1 1395 1
2,0 — 2,8
 780 46,0 ПР Ж
АИР80А4 1,1 1395 1
2,0 — 2,8
 780 46,0 ЛВ Ж
АИМ90L4 2,2 1395 1
2,1 — 4,8
 820 80 ПР Р
АИМ80А6 0,75 920 1
2,5 — 3,4
 365 57 ПР Р
АИМ71А6 0,37 915 1
1,4 — 2,7
 350 51 ПР Р
АИМ71В6 0,55 920 1
1,4 — 2,9
 365 51 ПР Р
АИМ90L4 2,2 1395 1
2,1 — 4,8
 820 80 ЛВ Р
АИМ80В4 1,5 1395 1
2 — 3,8
 820 59 ЛВ Р
АИМ80А6 0,75 920 1
2,5 — 3,4
 365 57 ЛВ Р
АИМ71В6 0,55 920 1
1,4 — 2,9
 365 51 ЛВ Р
АИМ71А6 0,37 915 1
1,4 — 2,7
 350 51 ЛВ Р
АИР90L4 2,20 1395 1
2,1 — 4,8
 803 53,0 ПР
АИР80В4 1,5 1395 1
2,1 — 3,8
 820 48,0 ПР
АИР80А6 0,75 920 1
2,9 — 3,4
 355 46,0 ПР
АИР80А4 1,1 1395 1
2,0 — 2,8
 780 46,0 ПР
АИР71В6 0,55 915 1
1,3 — 3,0
 350 43,0 ПР
АИР90L4 2,20 1395 1
2,1 — 4,8
 803 53,0 ЛВ
АИР80В4 1,5 1395 1
2,1 — 3,8
 820 48,0 ЛВ
АИР80А6 0,75 920 1
2,9 — 3,4
 355 46,0 ЛВ
АИР80А4 1,1 1395 1
2,0 — 2,8
 780 46,0 ЛВ
АИР71В6 0,55 915 1
1,3 — 3,0
 350 43,0 ЛВ
АИР90L4 2,20 1395 1
2,1 — 4,8
 803 53,0 ПР К
АИР80В4 1,5 1395 1
2,1 — 3,8
 820 48,0 ПР К
АИР80А6 0,75 920 1
2,9 — 3,4
 355 46,0 ПР К
АИР80А4 1,1 1395 1
2,0 — 2,8
 770 31 ПР К
АИР71В6 0,55 915 1
1,3 — 3,0
 350 43,0 ПР К
АИР90L4 2,20 1395 1
2,1 — 4,8
 803 53,0 ЛВ К
АИР80В4 1,5 1395 1
2,1 — 3,8
 820 48,0 ЛВ К
АИР80А6 0,75 920 1
2,9 — 3,4
 355 46,0 ЛВ К
АИР71В6 0,55 915 1
1,3 — 3,0
 350 43,0 ЛВ К
АИР90L4 2,20 1395 1
2,1 — 4,8
 803 53,0 ПР ЖК
АИР80А6 0,75 920 1
2,9 — 3,4
 355 46,0 ПР ЖК
АИР71В6 0,55 915 1
1,3 — 3,0
 350 43,0 ПР ЖК
АИР90L4 2,20 1395 1
2,1 — 4,8
 803 53,0 ЛВ ЖК
АИР80А6 0,75 920 1
2,9 — 3,4
 355 46,0 ЛВ ЖК
АИР71В6 0,55 915 1
1,3 — 3,0
 350 43,0 ЛВ ЖК
АИР90L4 2,20 1395 1
2,1 — 4,8
 803 53,0 ПР Ж
АИР80В4 1,5 1395 1
2,1 — 3,8
 820 48,0 ПР Ж
АИР80А6 0,75 920 1
2,9 — 3,4
 355 46,0 ПР Ж
АИР71В6 0,55 915 1
1,3 — 3,0
 350 43,0 ПР Ж
АИР90L4 2,20 1395 1
2,1 — 4,8
 803 53,0 ЛВ Ж
АИР80В4 1,5 1395 1
2,1 — 3,8
 820 48,0 ЛВ Ж
АИР80А6 0,75 920 1
2,9 — 3,4
 355 46,0 ЛВ Ж
АИР71В6 0,55 915 1
1,3 — 3,0
 350 43,0 ЛВ Ж
АИР80В4 1,5 1395 1
2,1 — 3,8
 820 48,0 ПР ЖК
АИР80В4 1,5 1395 1
2,1 — 3,8
 820 48,0 ЛВ ЖК
АИМ90L4 2,2 1395 1
2,1 — 4,8
 820 80 ПР ВК
АИМ80В4 1,5 1395 1
2 — 3,8
 820 59 ПР ВК
АИМ80А6 0,75 920 1
2,5 — 3,4
 365 57 ПР ВК
АИМ80А4 1,1 1395 1
2 — 2,8
 790 56 ПР ВК
АИМ71В6 0,55 920 1
1,4 — 2,9
 365 51 ПР ВК
АИМ71А6 0,37 915 1
1,4 — 2,7
 350 51 ПР ВК
АИМ90L4 2,2 1395 1
2,1 — 4,8
 820 80 ЛВ ВК
АИМ80В4 1,5 1395 1
2 — 3,8
 820 59 ЛВ ВК
АИМ80А6 0,75 920 1
2,5 — 3,4
 365 57 ЛВ ВК
АИМ80А4 1,1 1395 1
2 — 2,8
 790 56 ЛВ ВК
АИМ71В6 0,55 920 1
1,4 — 2,9
 365 51 ЛВ ВК
АИМ71А6 0,37 915 1
1,4 — 2,7
 350 51 ЛВ ВК
АИМ90L4 2,2 1395 1
2,1 — 4,8
 820 84 ПР А
АИМ80В4 1,5 1395 1
2 — 3,8
 820 51 ПР А
АИМ80А6 0,75 920 1
2,5 — 3,4
 365 51 ПР А
АИМ80А4 1,1 1395 1
2 — 2,8
 790 51 ПР А
АИМ71В6 0,55 920 1
1,4 — 2,9
 365 43 ПР А
АИМ71А6 0,37 915 1
1,4 — 2,7
 350 43 ПР А
АИМ90L4 2,2 1395 1
2,1 — 4,8
 820 84 ЛВ А
АИМ80В4 1,5 1395 1
2 — 3,8
 820 51 ЛВ А
АИМ80А6 0,75 920 1
2,5 — 3,4
 365 51 ЛВ А
АИМ80А4 1,1 1395 1
2 — 2,8
 790 51 ЛВ А
АИМ71В6 0,55 920 1
1,4 — 2,9
 365 43 ЛВ А
АИМ71А6 0,37 915 1
1,4 — 2,7
 350 43 ЛВ А
АИМ80А4 1,1 1395 1
2 — 2,8
 790 51 ЛВ Р
АИМ80А4 1,1 1395 1
2 — 2,8
 790 51 ПР Р
АИМ80В4 1,5 1395 1
2 — 3,8
 820 59 ПР Р

Акустические характеристики

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.На границах рабочего участка аэродинамической характеристики уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Вентилятор Частота
вращения
рабочего
колеса, об/мин		 Суммарный
уровень
звуковой
мощности, дБ, не более		 Суммарные уровни звуковой мощности, дБ, не более в полосах среднегеометрических частот, Гц
63 125 250 500 1000 2000 4000 8000
ВЦ14-46-3,15 915
1395		 83
92		 72
81		 73
82		 77
86		 79
88		 75
84		 71
80		 66
75		 58
67

Положения корпуса вентилятора

Правое вращение

Левое вращение

Левое вращение

Аэродинамические характеристики

Аэродинамические характеристики

Габаритные, присоединительные и установочные размеры

Габаритные и присоединительные размеры
Вентилятор А А1 А2max А3 А4max A5 D D1 B B1 B2 B3 B4 d n n1 n2
ВЦ14-46-3,15 598 208 578 174 620 240 328 345 255 224 28 100 200 7 8 12 2

Установочные размеры

Вентилятор С С1 С2 d1
ВЦ14-46-3,15 500 260 148 14

Схема установки виброизоляторов

Вентилятор Размеры, мм
А В С E F
ВЦ14-46-3,15 320 90 46 155 105







Цена: Ценy уточняйте
