Описание

Трансформатор ТПЛ-10 предназначен для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ.

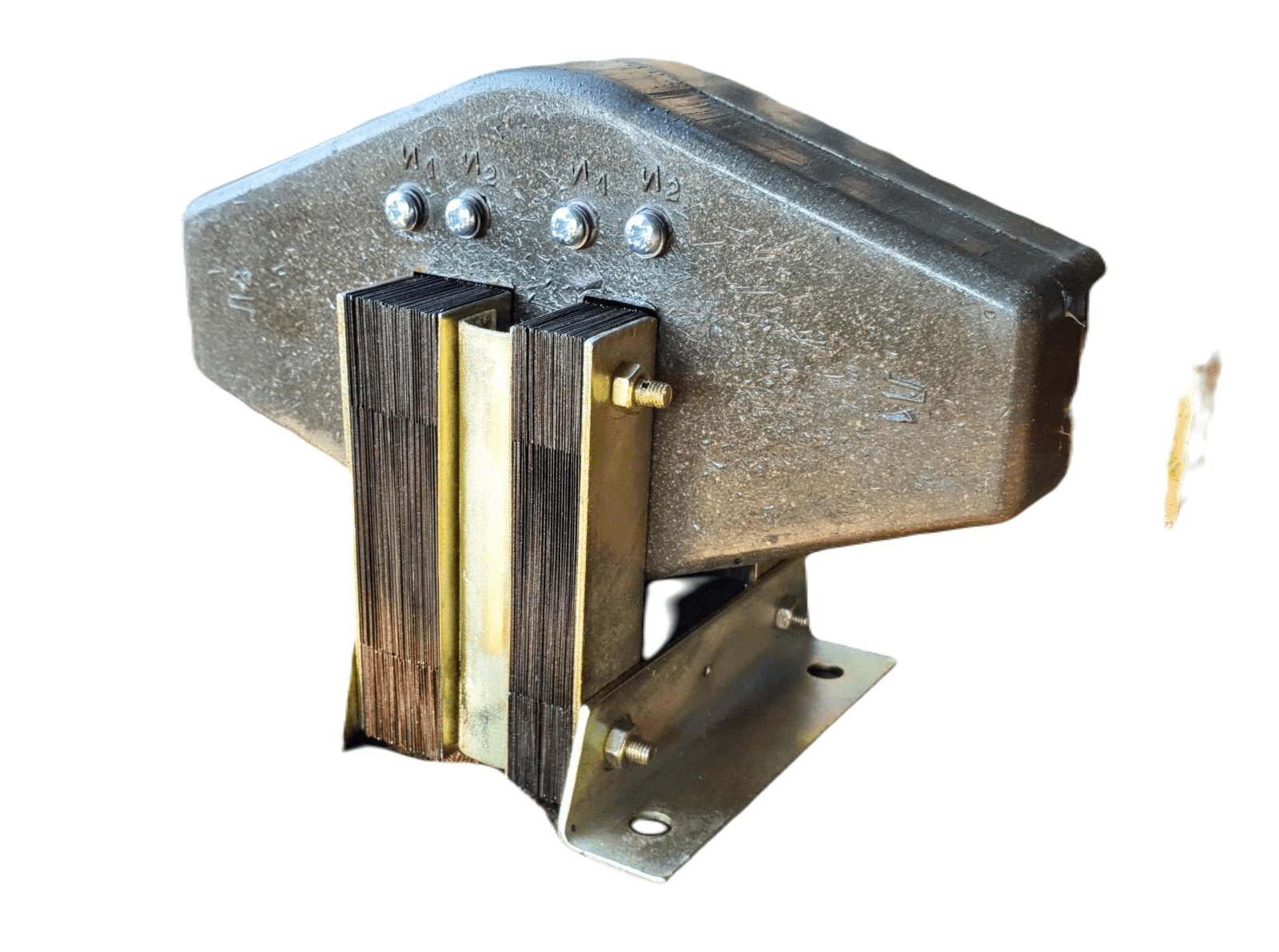

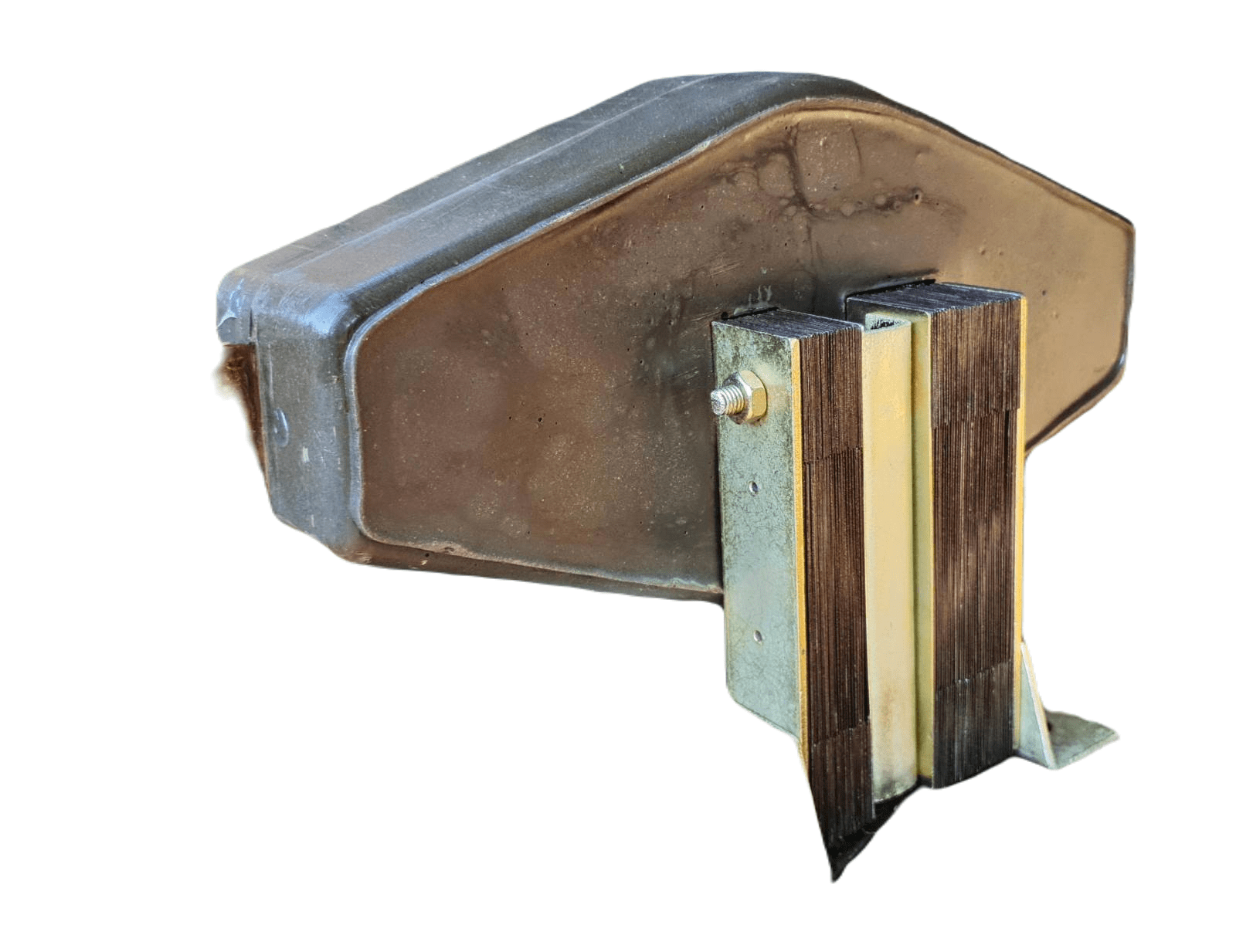

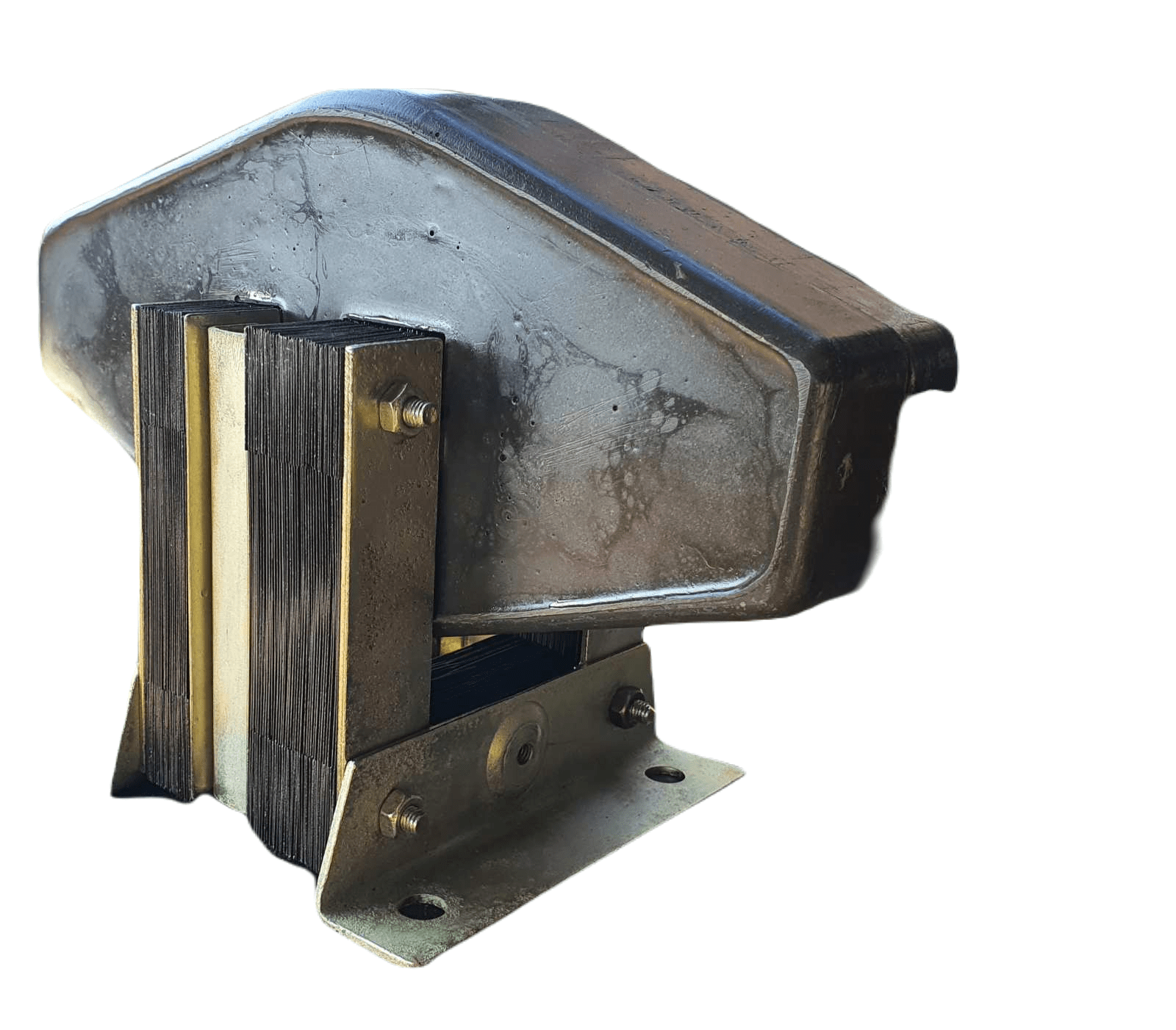

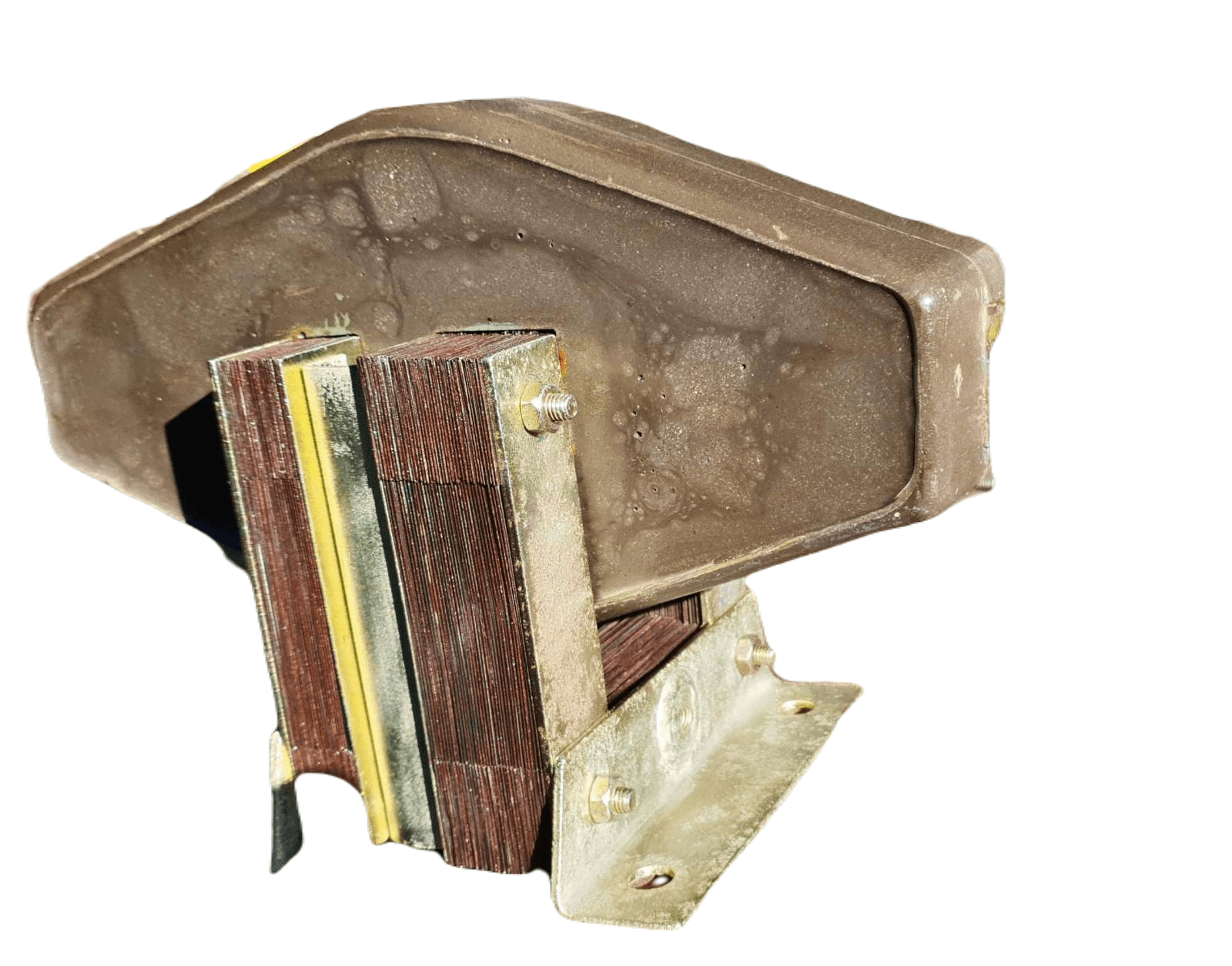

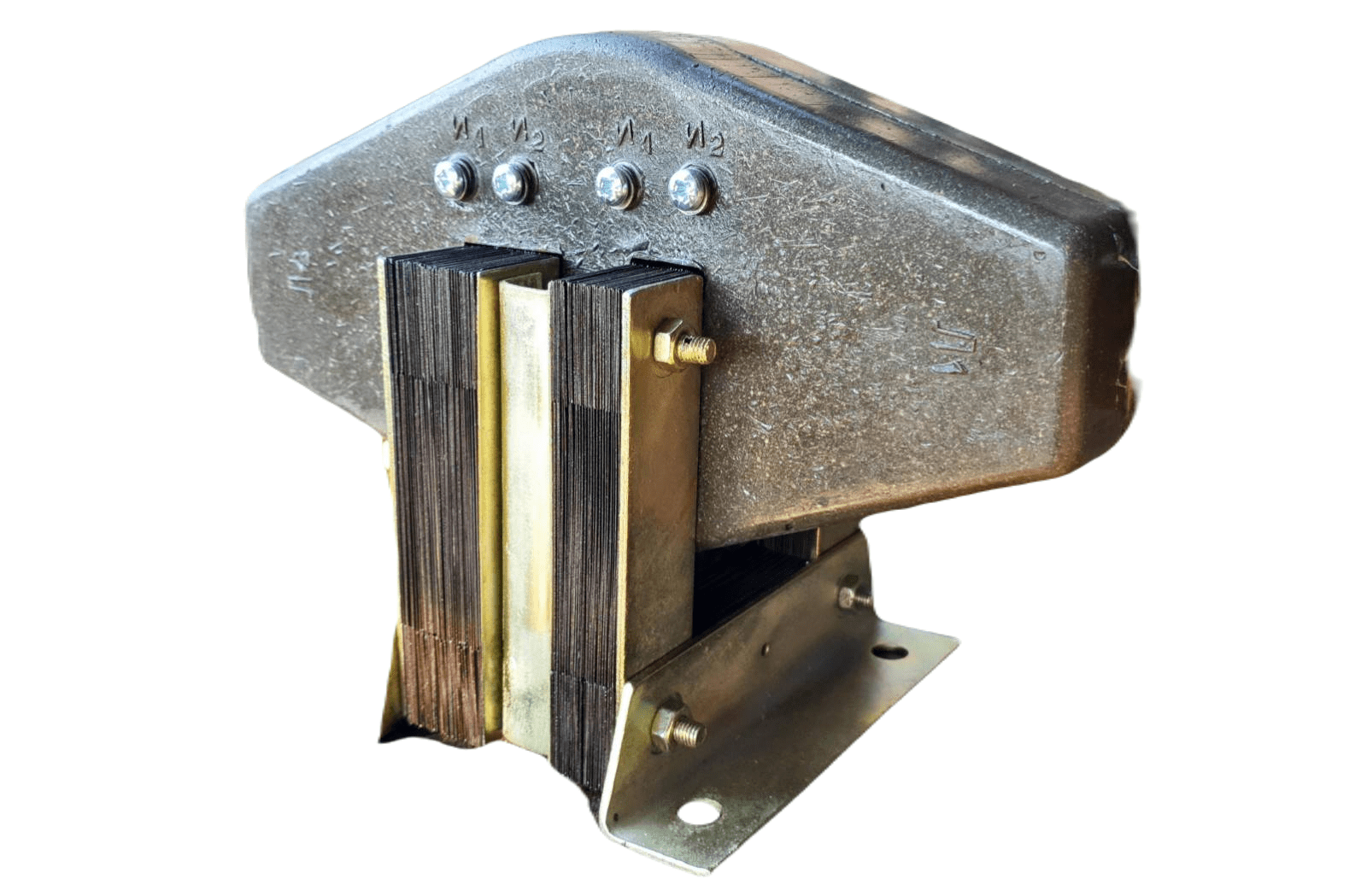

Трансформатор выполнен в виде одновитковой проходной конструкции. Первичная обмотка представляет собой стержень с прямоугольными площадками для подсоединения шин первичной цепи. Трансформатор имеет две вторичные обмотки, каждая из которых намотана на тороидальный магнитопровод.

Корпус трансформатора выполнен из литой эпоксидной изоляции.

Она является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий.

Монтаж трансформатора осуществляется с помощью литого фланца, имеющего четыре отверстия диаметром 14 мм.
