Описание

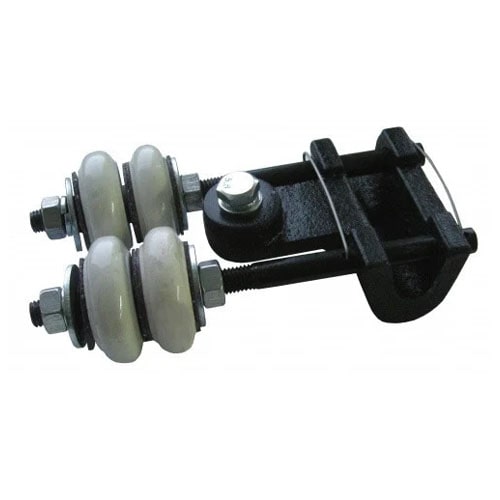

Токосьёмник, токоприемник серии ТК‑9А
Изготовитель: Техно‑Маркет
Гарантия: 12 месяцев.
Контроль качества на каждом этапе производства.
География поставок: Украина и экспорт.
Назначение токоприемника ТК-9А
Токоприемник (токосъемник) серии ТК‑9А предназначен для съема электрического тока с неподвижных токопроводящих линий (троллей) и его передачи к рабочим узлам кранового оборудования.
Параметры сети:
Постоянный ток (DC): до 440–500 В
Переменный ток (AC): до 600–660 В
Область применения токоприемника ТК-9А
Устройства широко используются на промышленных и горнодобывающих предприятиях для комплектации следующей техники:
Мостовые, козловые и портальные краны.
Роторные комплексы и дробильные установки.
Передвижные механизмы с троллейным питанием.
Основные модификации
В зависимости от интенсивности эксплуатации и требуемой силы тока, выделяют три основные модификации:
Технические характеристики
Конструктивные особенности и преимущества токоприемника ТК-9А
Надежность: Однополюсное исполнение и сменная контактная часть (башмак) обеспечивают простоту обслуживания.
Стойкость: Конструкция адаптирована к сильной вибрации и высокой концентрации пыли.
Универсальность: Возможность эксплуатации как в закрытых помещениях, так и на открытых площадках.
Долговечность: Минимальный износ контактного узла даже при интенсивных нагрузках.
Комплект поставки
Токоприемник ТК‑9А — 1 шт.
Паспорт изделия — 1 шт.
Техническая документация — 1 комплект.
Преимущества токоприемника ТК-9А
Надёжный съём тока в сложных условиях
Минимальный износ контактного узла
Высокая эксплуатационная надёжность
Универсальность по напряжению и климатическому исполнению
Посадочно присоединительные размеры токоприемника ТК-9А
Башмак (контакт) для токоприемников серии ТК-9А и ТКН-9А
является основным расходным элементом, который обеспечивает непосредственный съем тока с жестких троллеев
Технические характеристики башмака
башмак обладает следующими характеристиками:
Материал: изготавливается из чугуна марки ВЧ (высокопрочный) или СЧ (серый), что обеспечивает устойчивость к истиранию.
Номинальный ток: рассчитан на работу в цепях с током до 400А (в зависимости от модификации токоприемника — 160А, 250А или 400А).
Маркировка по каталогу: часто встречается под артикулом ТК09.00.02.
Принцип работы: передает электроэнергию с троллеев через свою поверхность на медный гибкий шунт и далее к силовому кабелю
Установка башмака и самого токоприемника ТК-9А требует соблюдения соосности и правильного натяжения, чтобы избежать искрения и быстрого износа.
Основные этапы монтажа:
Крепление на кронштейн: Токоприемник устанавливается на изолированную конструкцию (вылет), закрепленную на раме тележки или моста крана. Крепление осуществляется болтами через отверстия в основании.
Установка башмака:
Башмак крепится на подвижном рычаге токоприемника с помощью оси и шплинтов.
Обязательно подсоединяется гибкий медный шунт. Ток должен идти через шунт, а не через шарниры рычага, иначе они «приварятся» и заклинят.
Регулировка нажатия: Башмак должен прижиматься к троллею с усилием 70–80 Н (около 7-8 кгс). Это обеспечивается встроенной пружиной.
Выравнивание:
Центр башмака должен совпадать с осью троллея.
Допустимый люфт (качание) башмака должен позволять ему обходить неровности стыков троллеев.
Требования безопасности:
Изоляция: Между металлическим кронштейном и рамой крана должны стоять фарфоровые или полимерные изоляторы.
Зазоры: Расстояние между токоведущими частями разных фаз должно быть не менее 30 мм (при напряжении до 660В).
