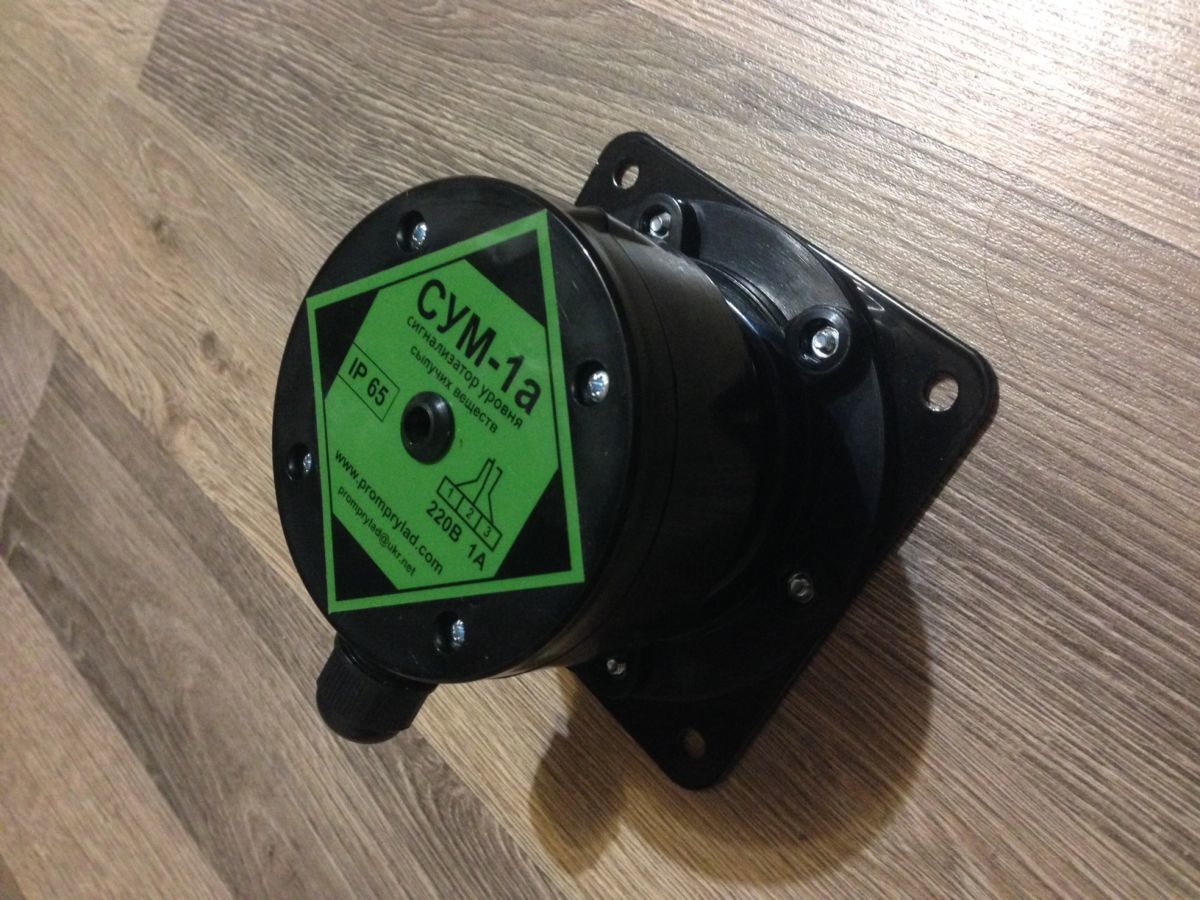

Сигнализатор(датчик) уровня сыпучих веществ СУМ-1А

Категория:

Описание

Want create site? Find Free WordPress Themes and plugins.

Сигнализатор уровня мембранный (далее-датчик) предназначен для сигнализации уровня сыпучих веществ в технологических емкостях и баках, самотеках, трюмах речного и морского транспорта и т. д.

1.2 Нормальная работа датчика гарантируется при температуре воздуха от +5 С до + 40 С и относительной влажности 30 – 90 %.

1.3 Прибор не предназначен для эксплуатации в условиях:

а) взрывоопасных помещений;

б) воздействия тряски и ударов.

1.4 Степень защиты воздействия окружающей среды IР65.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1.1. Ток коммутации выхода при ~220 В                                        2 А

1.2. Гарантированное усилие срабатывания                                   0.5Н

1.3. Гарантированное количество срабатывания                            30000

1.4. Средний срок службы                                                           12 лет

1.5. Внутренний размер установочного фланца                             88 мм

1.6. Масса не более                                                                     0.4 кг

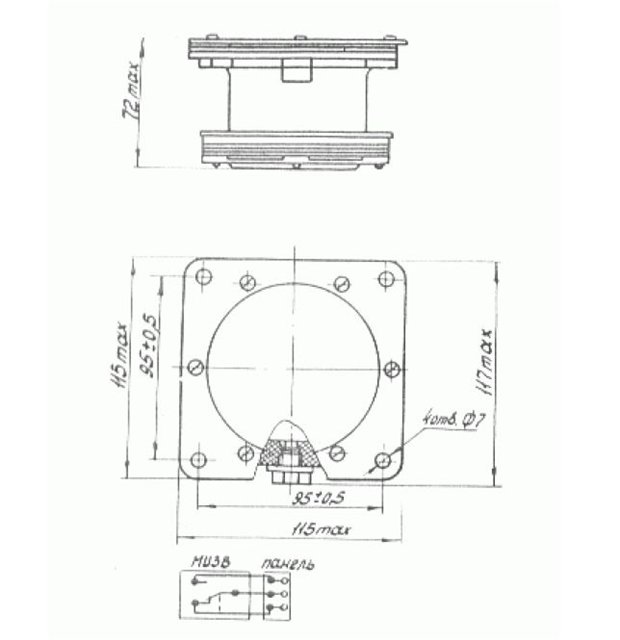

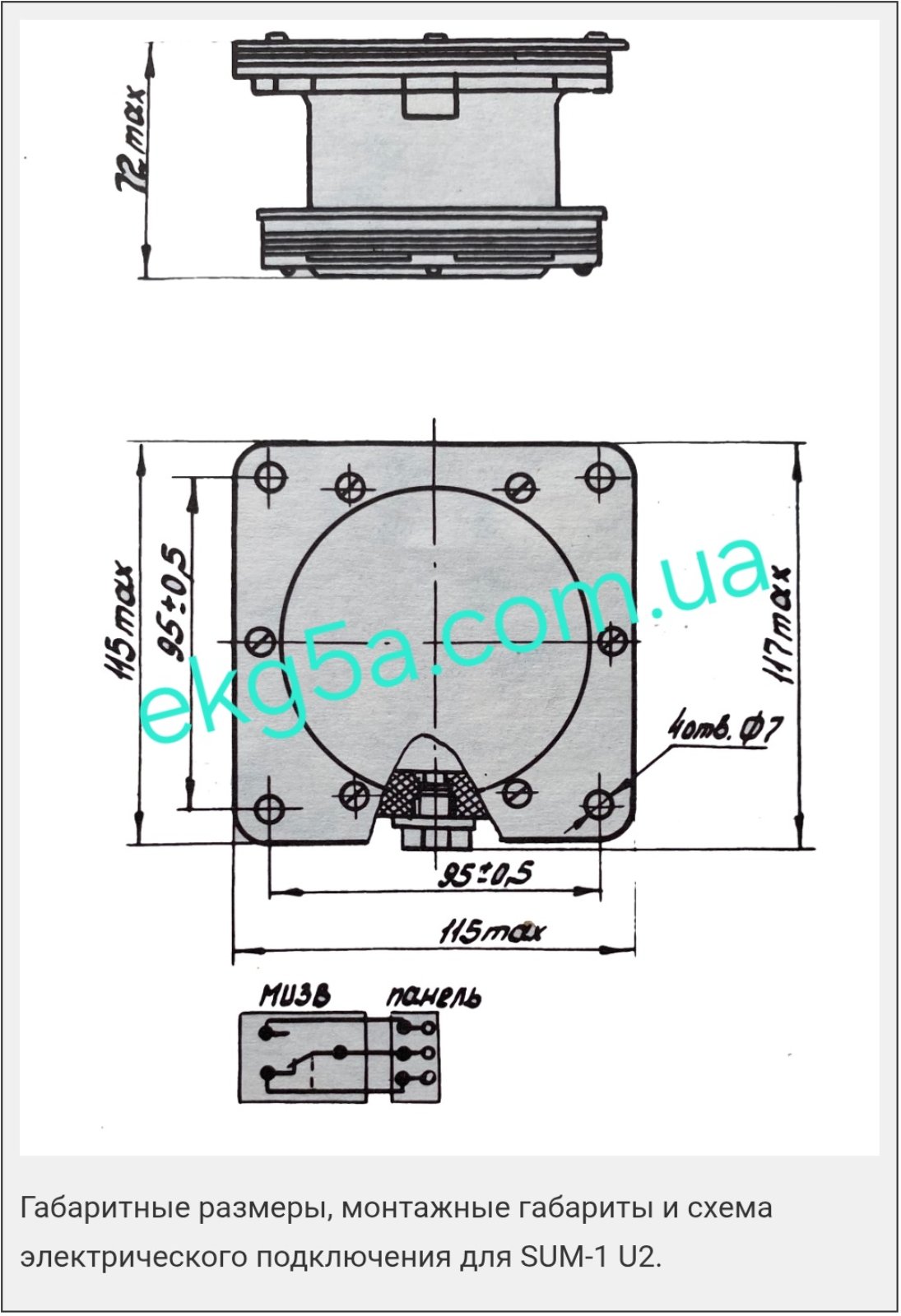

1.7. Габаритные размеры                                                              124x115x75мм

3. КОМПЛЕКТ ПОСТАВКИ

3.1 Датчик                               1

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

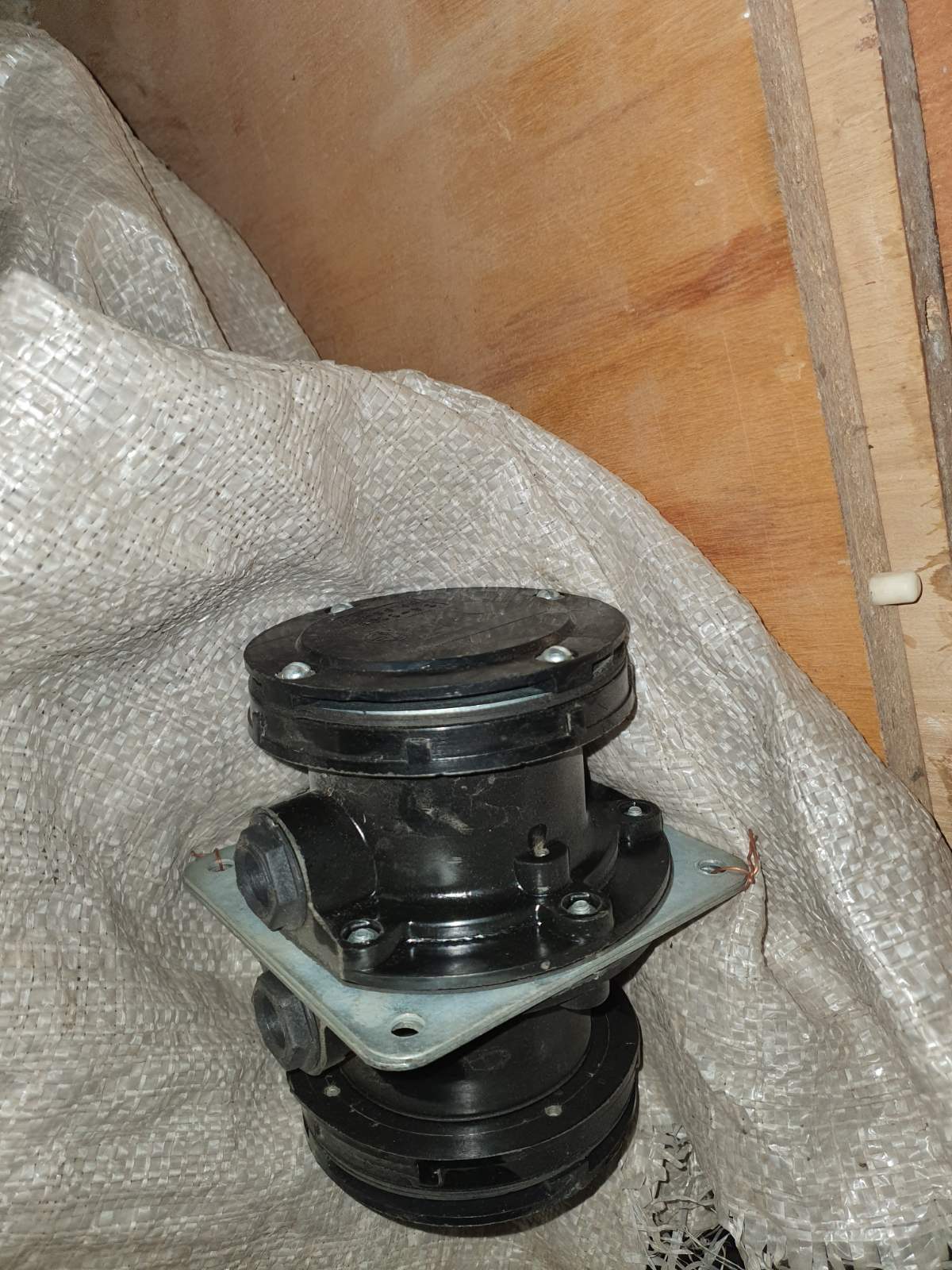

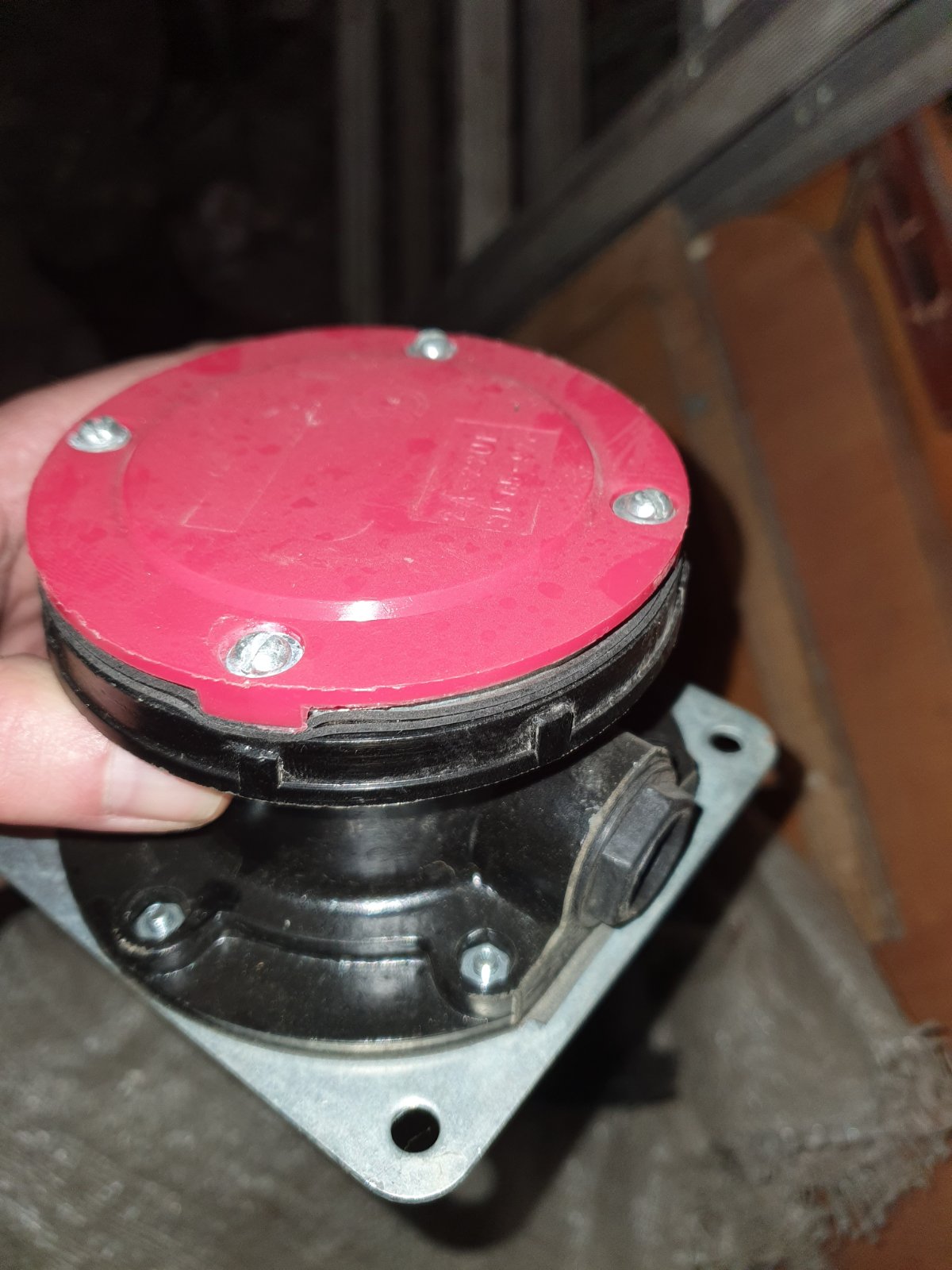

4.1 Корпус датчика состоит из ударопрочной технической термопластической смолы /пластик АБС/ и металлического фланца.

4.2 СУМ-1 а состоит из двух полостей. В передней полости датчика расположены рабочая мембрана, механизм взвешивания и микропереключатель. В задней полости расположена клеммная колодка и силиконовая диафрагма, компенсирующая избыточное давление воздуха внутри датчика во время воздействия на рабочую мембрану.

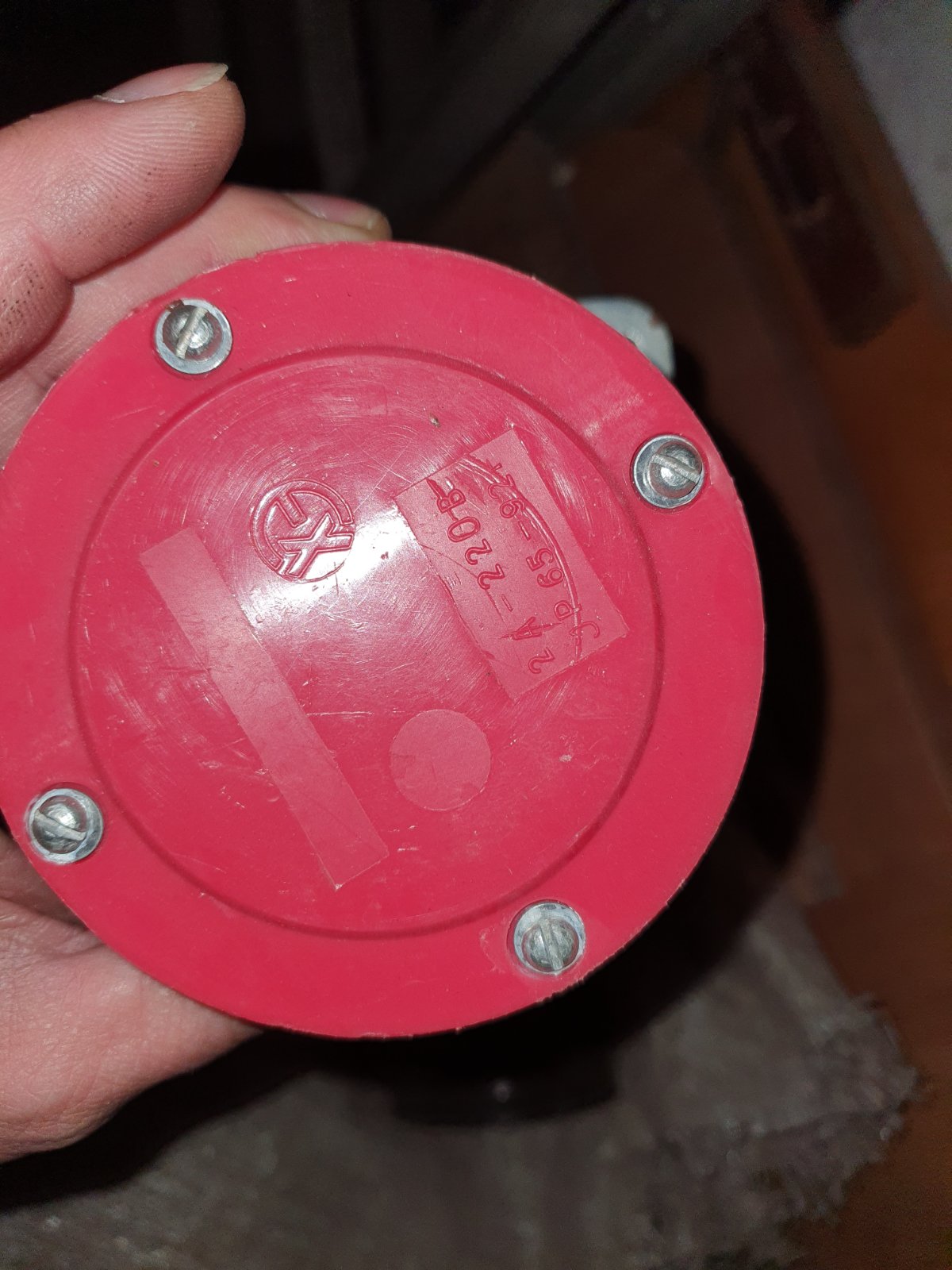

4.3 На внешней стороне задней крышки имеется отверствие для поступления атмосферного воздуха на тыльную сторону диафрагмы.

4.4. Механическое воздействие сыпучего вещества на рабочую мембрану далее передается на металлическую мембрану и через рычаг на микропереключатель.

Конструкция сигнализатора СУМ-1А

Данный сигнализатор состоит из:

  • • Крышки корпуса;
  • • пластмассового корпуса, в котором установлена панель с микропереключателем;
  • • контактной планки;
  • • регулировочной пружины (для регулировки чувствительности);
  • • тарелки мембраны;
  • • штока;
  • • рабочей компенсационной мембраны.
