Описание

Предназначен для использования в технологических линиях, использующих для транспортировки сыпучих и гранулированных продуктов пневматическую и механическую подачу. Он устанавливается в качестве механизма разделяющего среду с нормальным и повышенным давлением, позволяя осуществлять подачу материала с минимальными утечками воздуха.

Простая и надёжная конструкция шлюзового затвора способствует его активному применению во многих производственных и перерабатывающих отраслях. Наиболее часто шлюзовый затвор можно встретить на предприятиях зерноперерабатывающей и мукомольной промышленности, использующих пневматическую сепарацию и транспортировку продукта.

Шлюзовые затворы РЗ-БШМ/1 и РЗ-БШМ/2 состоят из чугунного корпуса цилиндрической формы и вращающего в нем на радиальных шариковых подшипниках ротора (восьмилопастной крыльчатки). Шлюзовый затвор соединен с мотор-редуктором при помощи муфты. Привод и затвор монтируются на раме или плите.

Для предотвращения излишнего подсоса воздуха ротор устанавливается в цилиндрической части корпуса с максимальным зазором до 0,12 мм и уплотняется со стороны торцовых крышек и в местах выхода валов войлочными кольцами-сальниками.

В корпусе имеются специальные продувочные отверстия, через которые производится продувка затвора воздухом для очистки продукта, прилипшего к стенкам ротора. Продувка происходит за счет вакуума в разгрузителе или фильтре (опция).

Продукт непрерывным потоком поступает в верхнюю полость шлюзового затвора, откуда вращающимся ротором подается в нижнюю полость и далее по назначению. Шлюзовые затворы могут работать как питатели и являются устройством непрерывного действия. Обеспечивают выгрузку пыли без нарушения герметичности аппарата.

За счет применения сменных накладок из эластичных износостойких материалов, обеспечивается плотное прилегание к стенкам корпуса и герметичность затвора. Наличие нижнего фланца позволяет присоединять питатель к пневмотранспорту, укрытию ленточного или скребкового транспортера, мягкому контейнеру, бункеру и т.д.

Установка частотного регулятора на шлюзовой питатель позволяет выставить минимально необходимое число оборотов при выгрузке пыли. При этом снижается износ корпуса питателя, торцевых уплотнителей и резиновых перегородок на лопатках, что существенно (в несколько раз) увеличивает срок службы шлюзового питателя.

Для работы с взрывоопасными материалами, шлюзовый затвор и его привод могут быть изготовлены во взрывобезопасном исполнении.

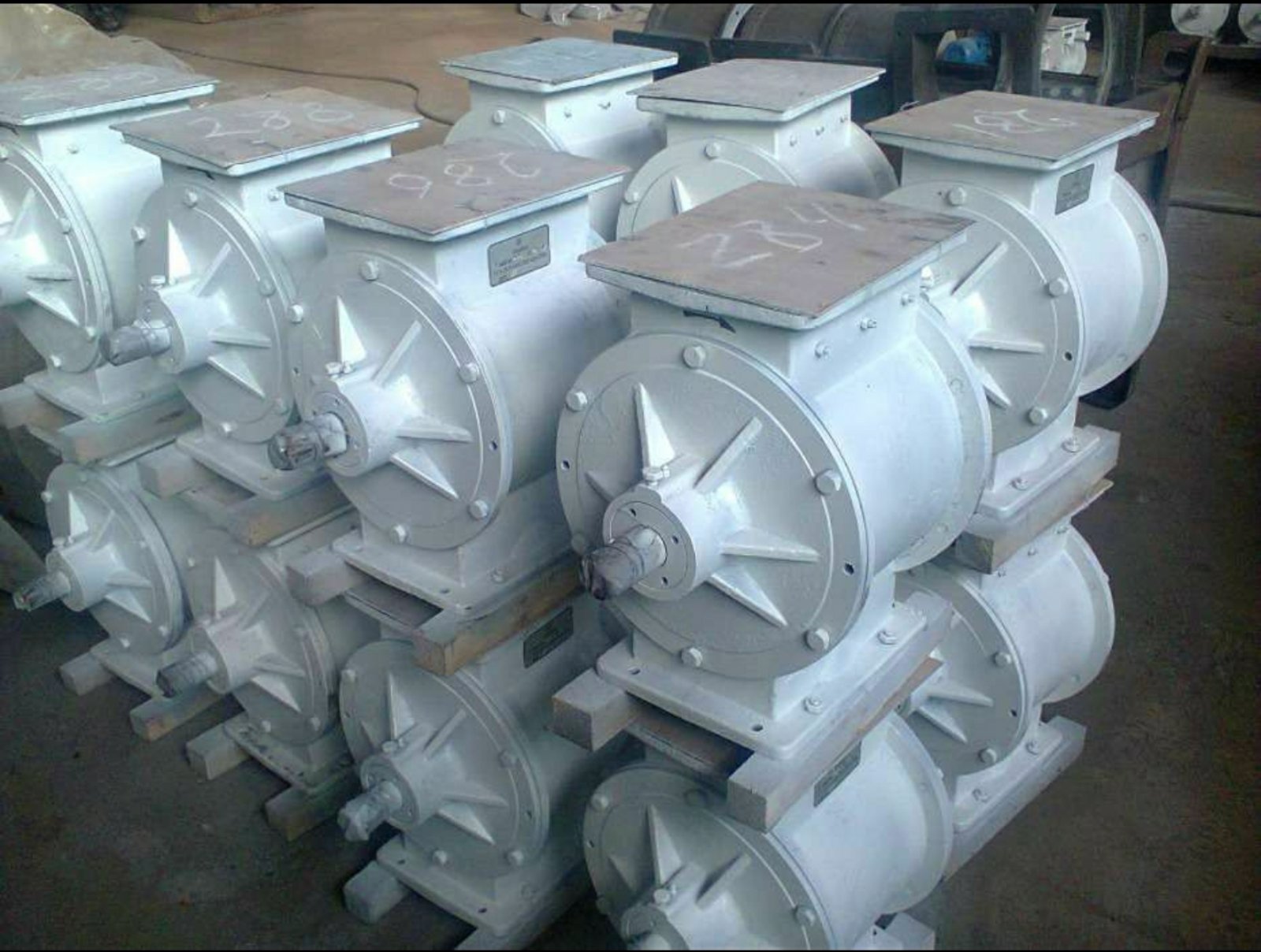

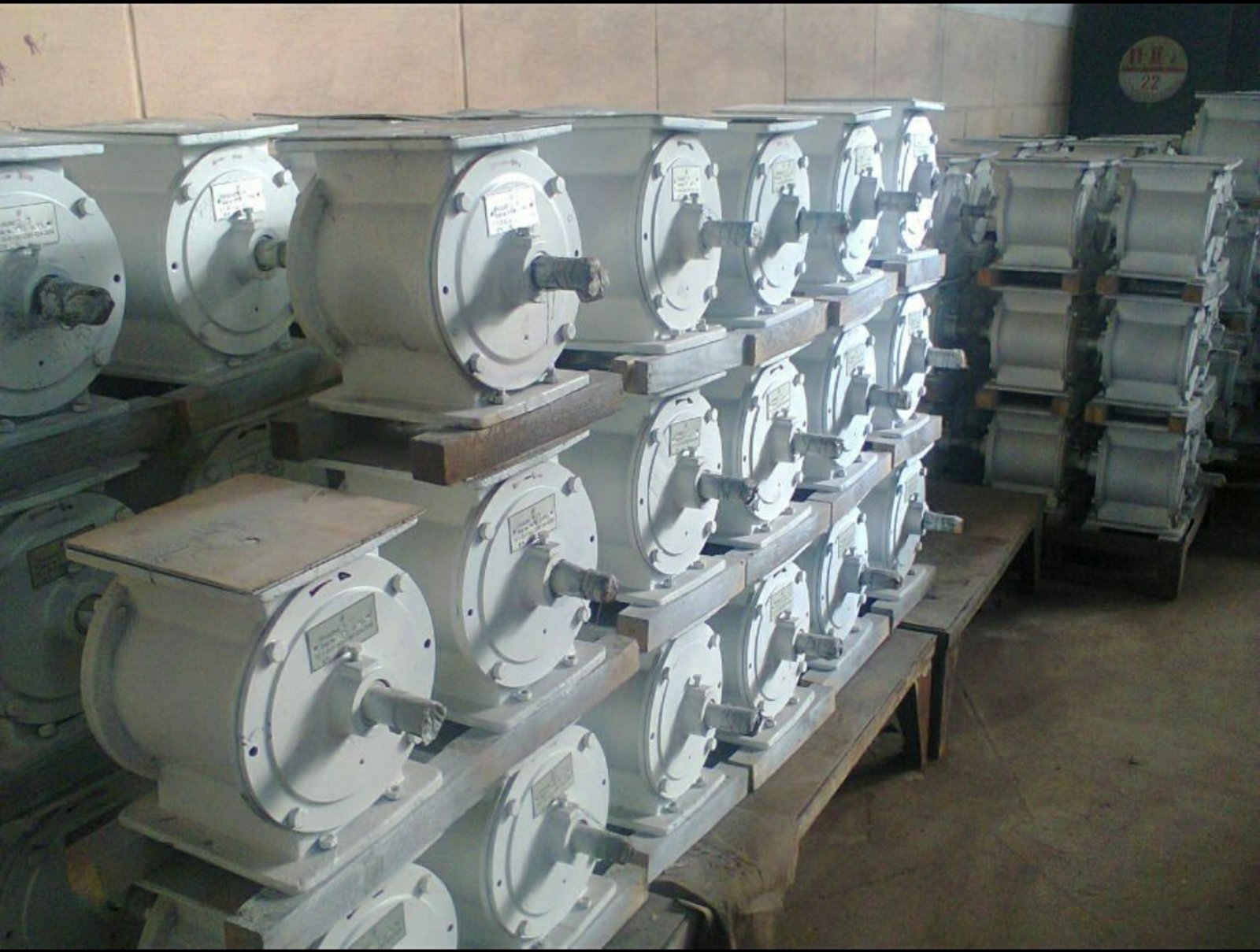

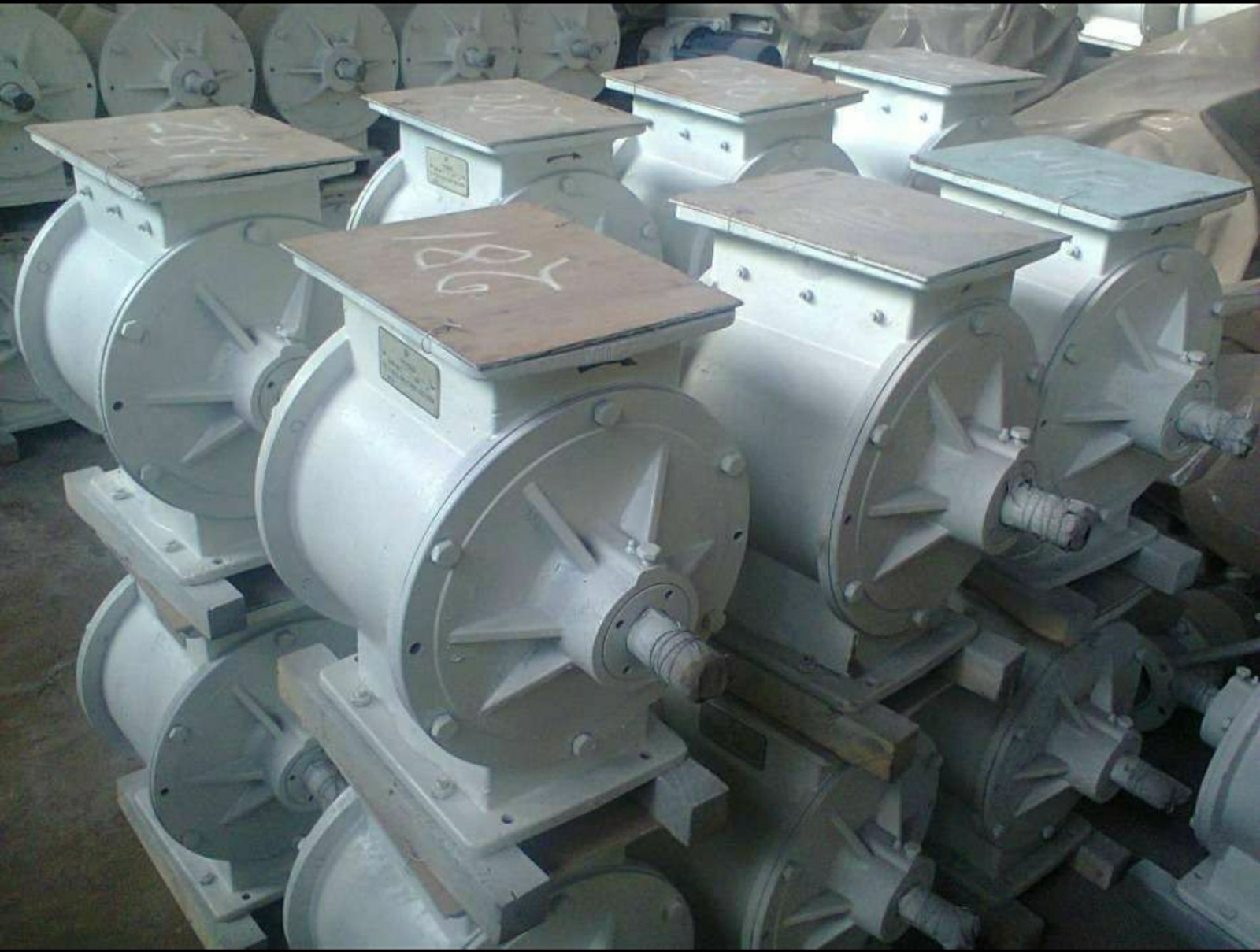

Затвор шлюзовой для муки Р3-БШМ-1-2

СКАЧАТЬ ПАСПОРТ И ОПИСАНИЕ ИСПОЛНЕНИЙ НА СЕРИЮ Р3-БШМ
