Компания реализует по цене от производителя Щёткодержатели ДРПр1 25×50. Применяются в электродвигателях серии ДП, ДЭ, ДЭВ, ДЭ-812, ДЭ-816. Доставка в максимально короткие сроки.

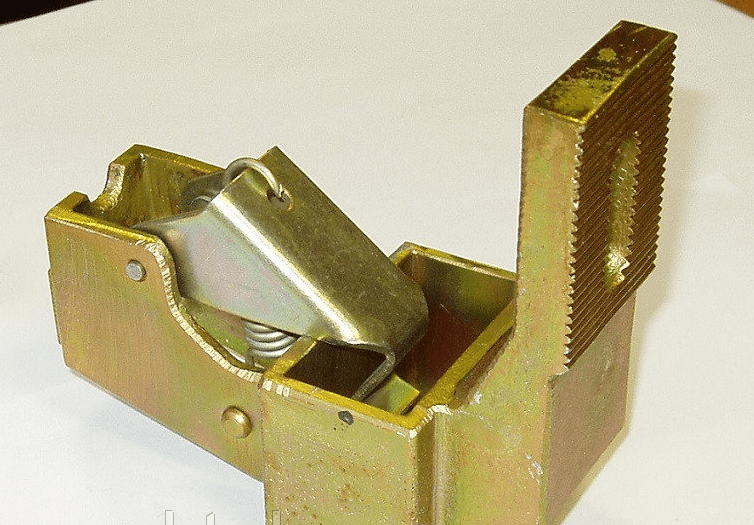

Щёткодержатели ДРПр1 25×50 чертеж 5ТД.112.048 со специальной нажимной цилиндрической пружиной растяжения, радиальный, с разъемом для одной щётки размером 25х50х64мм.

Давление пружины на графитовую щётку передаётся с помощью рычага и не регулируется. Щеткодержатель крепится на круглый палец (бракет) со стороны обоймы. Изготавливается под давлением из латуни с помощью фрезерной обработки путем протяжки, сверления и запиловки.

Характеристики

Щеткодержатели ДРПр1 (ДП) радиальный, однощёточный. Щёткодержатели ДРПр1 25×50изготавливаются методом латунного литья под давлением с последующей механической обработкой. В щеткодержателях ДРПр1 (ДП) применяется цилиндрическая нажимная пружина растяжения.

Область применения Щёткодержателей ДРПр1 25×50:
Предназначены для работы в электродвигателях, обслуживающих механизмы экскаваторов в условиях повышенной влажности, запыленности и вибрации.

Технические характеристики

Тип, марка щеткодержателя
Размер под электрощетку
Чертеж
Применение
ДРПр1 (ДП)
16х32
8ТД.236.004.000 А, 8ТД.236.004.000 Л, 5ТД.112.005
ДПЭ-52, Д
ДРПр1 (ДП)
20х32
8ТД.236.001.000 А, 8ТД.236.001.000 Л, 5ТД.112.049
ДПВ-52, Д
ДРПр1 (ДП)
25х50
8ТД.236.005.000 А, 8ТД.236.005.000 Л, 5ТД.112.048
ДЭ-812, ДЭ-816, ДП
Масса 0,5 кг

Щёткодержатели ДРПр1 25×50 крепится на бракет со стороны обоймы, так, что центральная ось обоймы совпадает с нормалью к поверхности коллектора.

Тип Щёткодержатели ДРПр1 25×50

Область применения
Подвижной Асинхронные двигатели
Двойной Машины малой и средней мощности
Цилиндрический Бытовые приборы и электроинструменты малой мощности
Наклонный Машины с высокой скоростью вращения якоря (ротора)
Радиальный Машины со скоростью вращения якоря (ротора) до 5000-6000 об/мин
Радиально-наклонный тандем Коллекторные машины сверхвысокой мощности

В зависимости от назначения и конструктивного исполнения пружинного механизма, в щеткодержателях применяются следующие виды пружин:

  • цилиндрическая пружина кручения – воздействует непосредственно на рычаг (не применяется в цилиндрических и подвижных щеткодержателях);
  • цилиндрическая пружина сжатия– воздействует непосредственно на рычаг, либо через нажимную головку. Применяется в щеткодержателях радиального и цилиндрического типов;
  • цилиндрическая пружина растяжения – воздействует на рычаг и стойку через амортизатор. Применяется во всех типах щеткодержателей, за исключением цилиндрического;
  • пружина часового типа– воздействует непосредственно на рычаг (не применяется в цилиндрических и подвижных щеткодержателях).

Щёткодержатели ДРПр1 25×50 однощеточный радиальный, с цилиндрической нерегулируемой нажимной пружиной растяжения. Давление на коллектор передается непосредственно пружиной через рычаг.

Щёткодержатели ДРПр1 25×50  состоит из:

  • обоймы, в которой непосредственно размещается щетка;
  • элемента крепления, предназначенного для крепления щеткодержателя к машине;
  • нажимной пружины, обеспечивающей необходимое давление на щетку;
  • рычага, передающего давление пружины на щетку (напрямую или через амортизатор);
  • стойки, ответственную за центральное нажатие на щетку;
  • амортизатора, гасящего вибрации щетки;
  • нажимной головки, обеспечивающей непосредственное нажатие на щетку.

Для корректного применения конкретной модификации щеткодержателя ДРПр1 (ДП), необходимо точно знать марку электродвигателя.

Чтобы купить Щёткодержатели ДРПр1 25×50 с различным размером окна, позвоните по одному из указанных на сайте телефонов.
