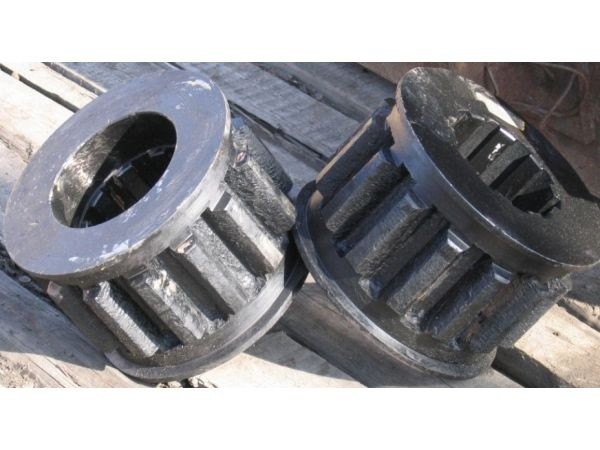

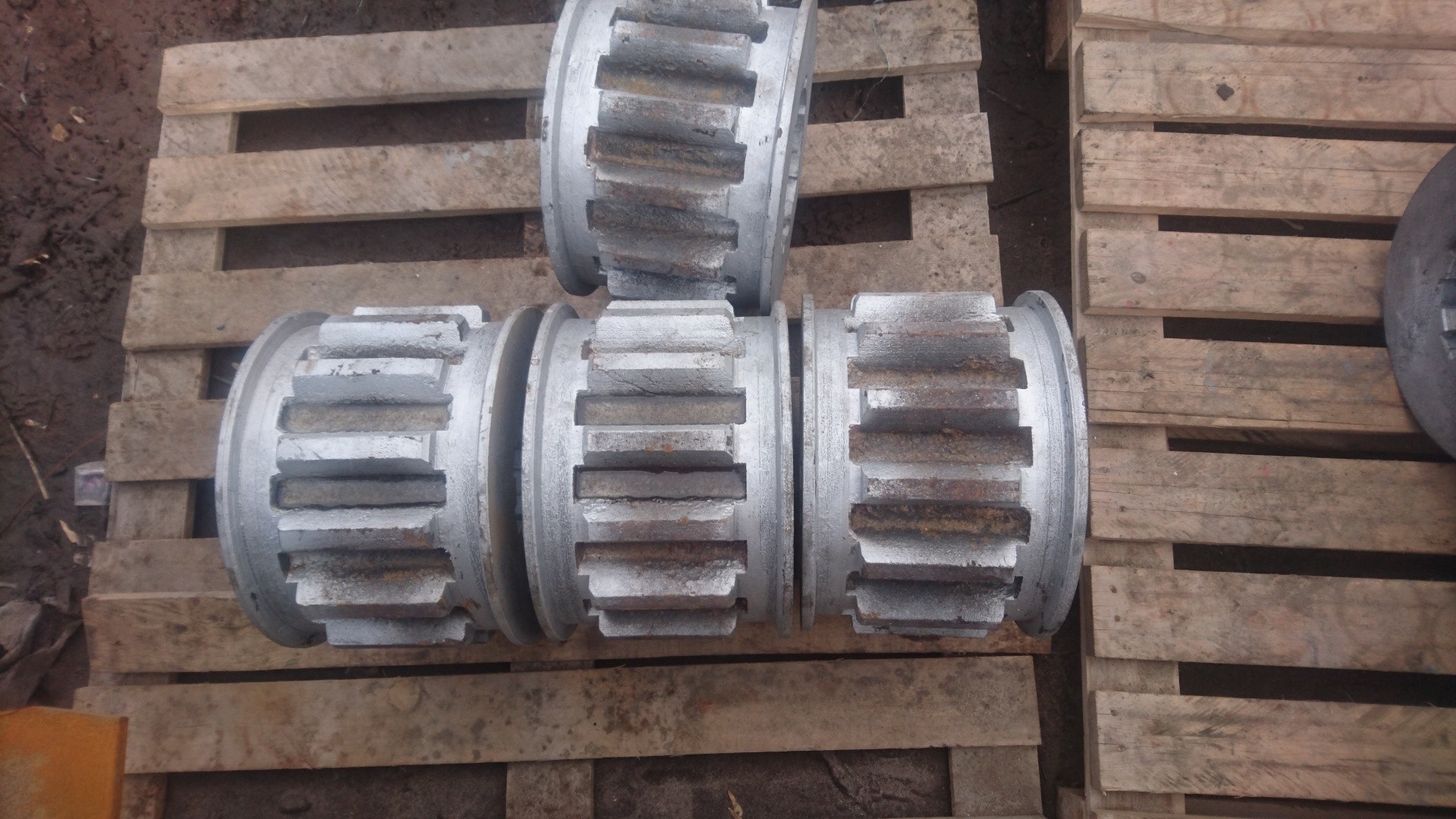

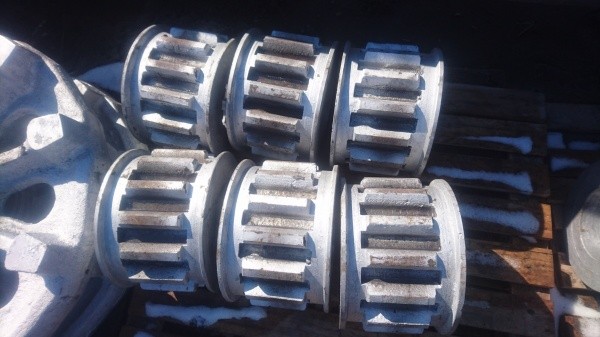

Шестерня кремальерная 1080.55.306, z=14, m=24

Компания реализует по цене от производителя

шестерня кремальерная 1080.55.306

Артикул: af0652032ae4 Категория:

Описание

Want create site? Find Free WordPress Themes and plugins.

Компания реализует по цене от производителя шестерня кремальерная 1080.55.306 z=14, m=24 на ЭКГ-5

  • Материал Сталь 35хмл
  • Термообработка –  объемная  закалка
  • Вес 125 кг
  • Применение: Вал напорный

Габариты:

  1. высота – 250 мм
  2. диаметр – 374 мм

Объем детали ≈ 0,027 м3.

Доставка на склад покупателя в любой регион Украины

Цена: Ценy уточняйте.

Кремальерные шестерни экскаватора ЭКГ-5 (запчасти к экскаваторам ЭКГ-4,6, ЭКГ-5, ЭКГ-5А) являются составной рабочей частью напорного механизма(напорный механизм состоит из напорного вала, седловых подшипников, кремальерных шестерен, зубчатого колеса 1080.05.390-1, кремальерной рейки, двигателя ДПЭ-52, цилиндрического редуктора)и представляют собой клас тех запчастей экскаватора который подвержен наибольшим нагрузка и требует регулярной замены и высокого качества исполнения.

Реечно-кремальерная конструкция оказалась очень удачным решением особенно в условиях разработки негабаритных и крупногабаритных кусков породы. а следовательно подвержены высоким нагрузкам и быстрому износу.

Не редкими являются случаи, когда при изготовлении используются недостаточно качественные марки сталей либо не соблюдается технологический процесс производства( с целью экономии некоторые производители не проводят термообработку кремальерных шестерен)

Как и все запчасти на ЭКГ-5, кремальерные шестерни имеют свою технологию и особенности производства. Несоблюдение технологии производства приводит к таким случая когда за несколько десятков часов работы зубья кремальерных шестерен стираются полностью.

Наименование детали или сборочной единицы

Обозначение по чертежу

Количество на машину

Шестерня кремальерная
z = 14, m = 24

1080.55.306

2

Материал

Твёрдость

Масса, кг

Сталь 35ХН2МЛ

Зуб ТВЧ НRC≥35

125

Шестерня кремальерная 1080.05.306_1 схема

№ позиции на эскизе

Возможные дефекты

Способ установления дефектов и контрольный инструмент

Размеры, мм

Заключение и рекомендуемый способ восстановления

номинальный

допустимый без ремонта в сопряжении с деталью

новой

бывшей в эксплуатации

Сквозные трещины проходящие через ступицу Осмотр. Лупа. Дефектоскоп

Браковать

1

Износ шлицевых впадин по ширине Замер. Шаблон          +0,06
30,00
+0,15

30,60

30,30

Более 30,60 мм наплавить и обработать до размера по чертежу

2

Износ поверхности по
Ø 200 А3
Замер.
Нутромер микрометрический
75-600 мм
+0,09
200,00

200,30

200,10

Более 200,30 мм  наплавить и обработать до размера по чертежу

3

Износ зубьев по толщине Замер толщины зуба на высоте h=19 мм. Штангензубомер 36,00
-1,00

33,00

35,00

Менее 33,00. Браковать
