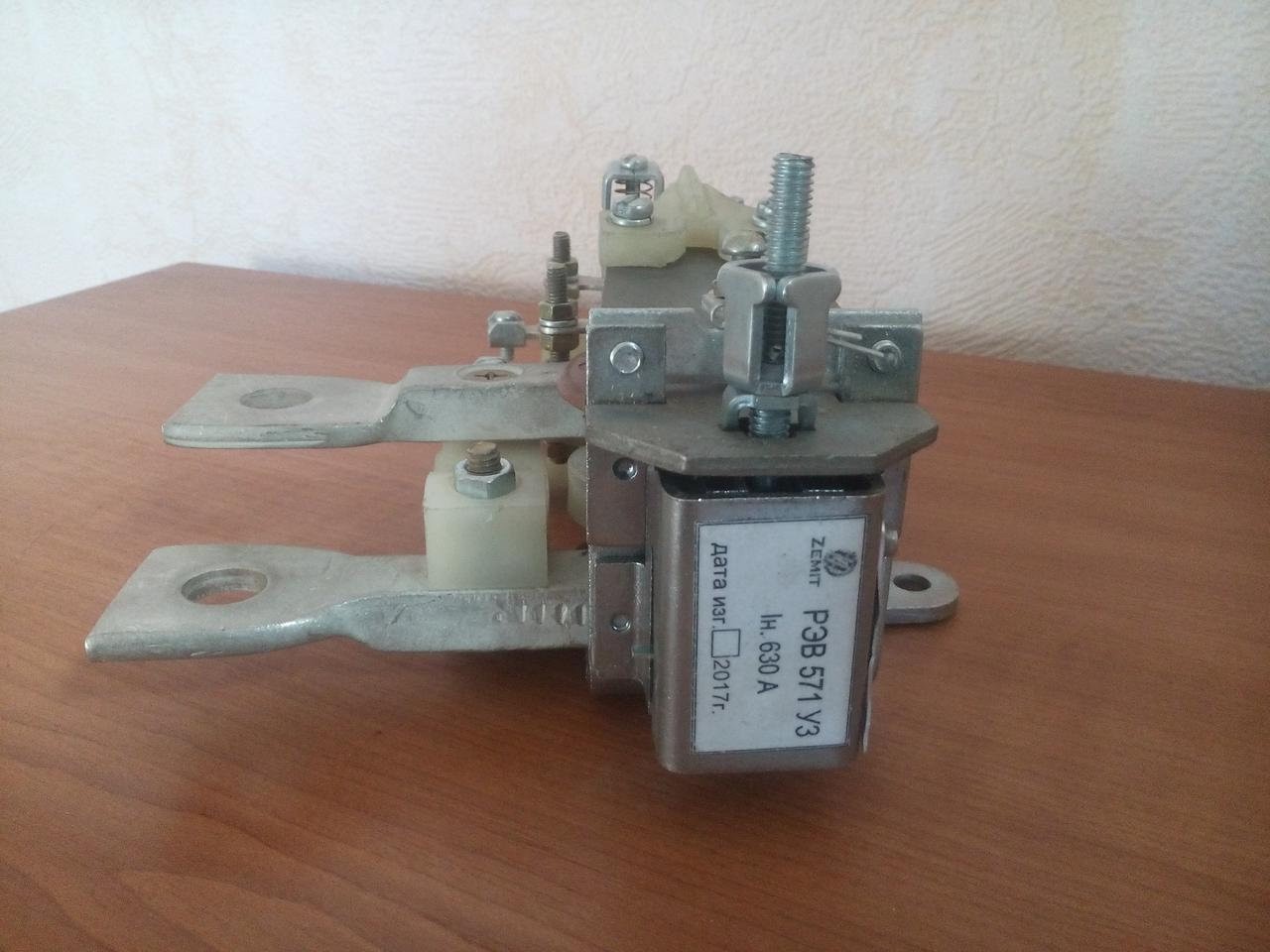

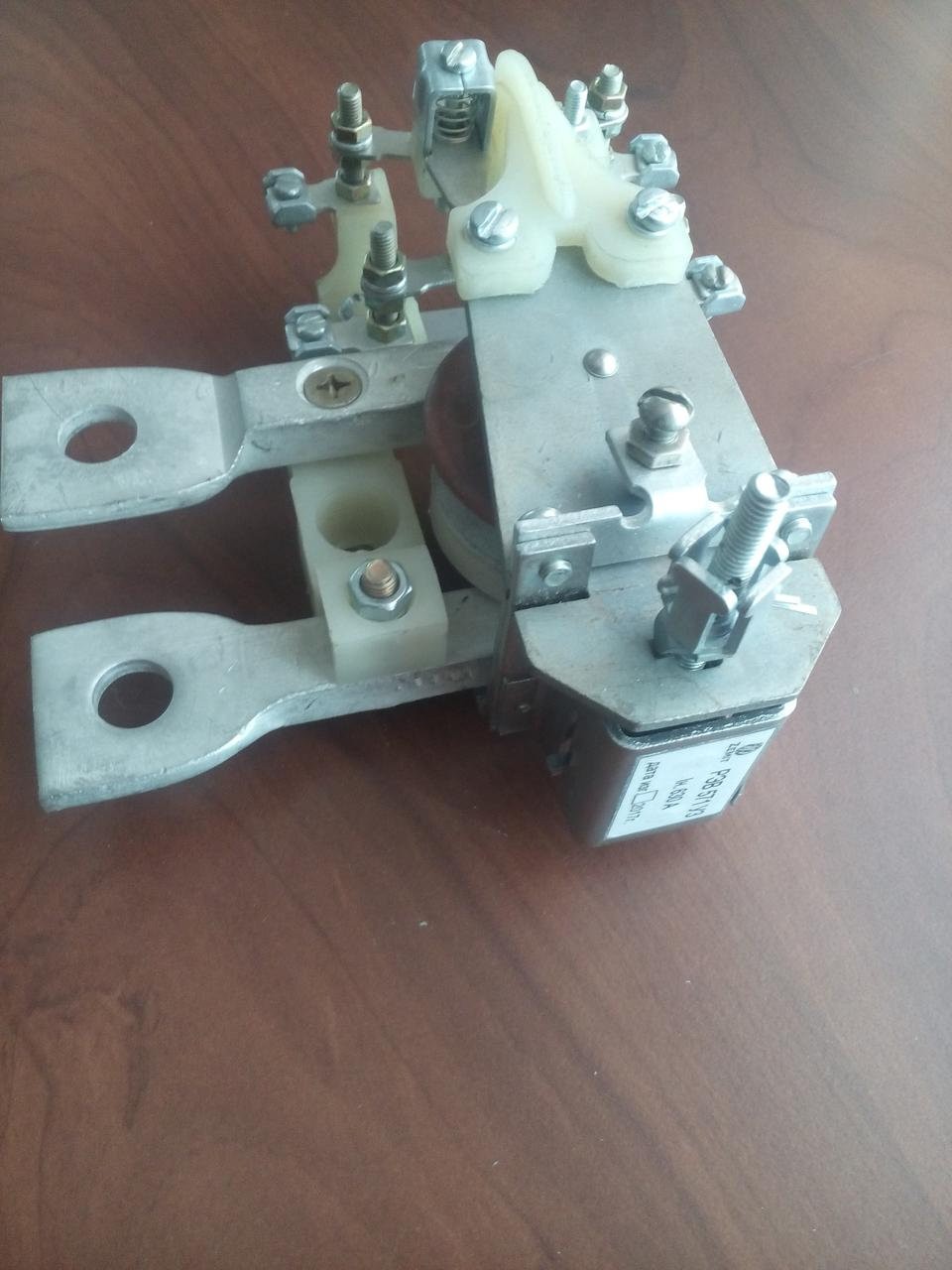

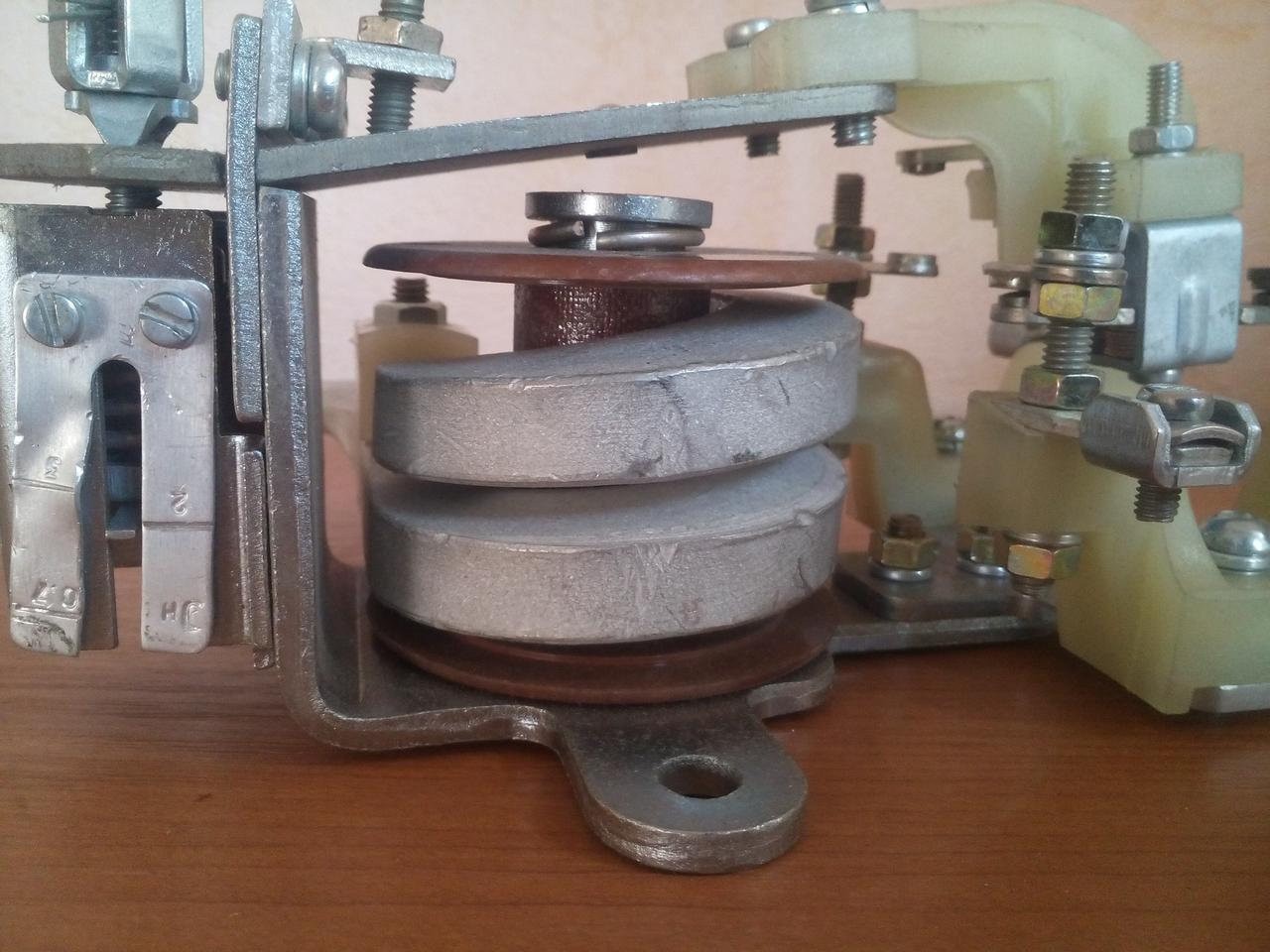

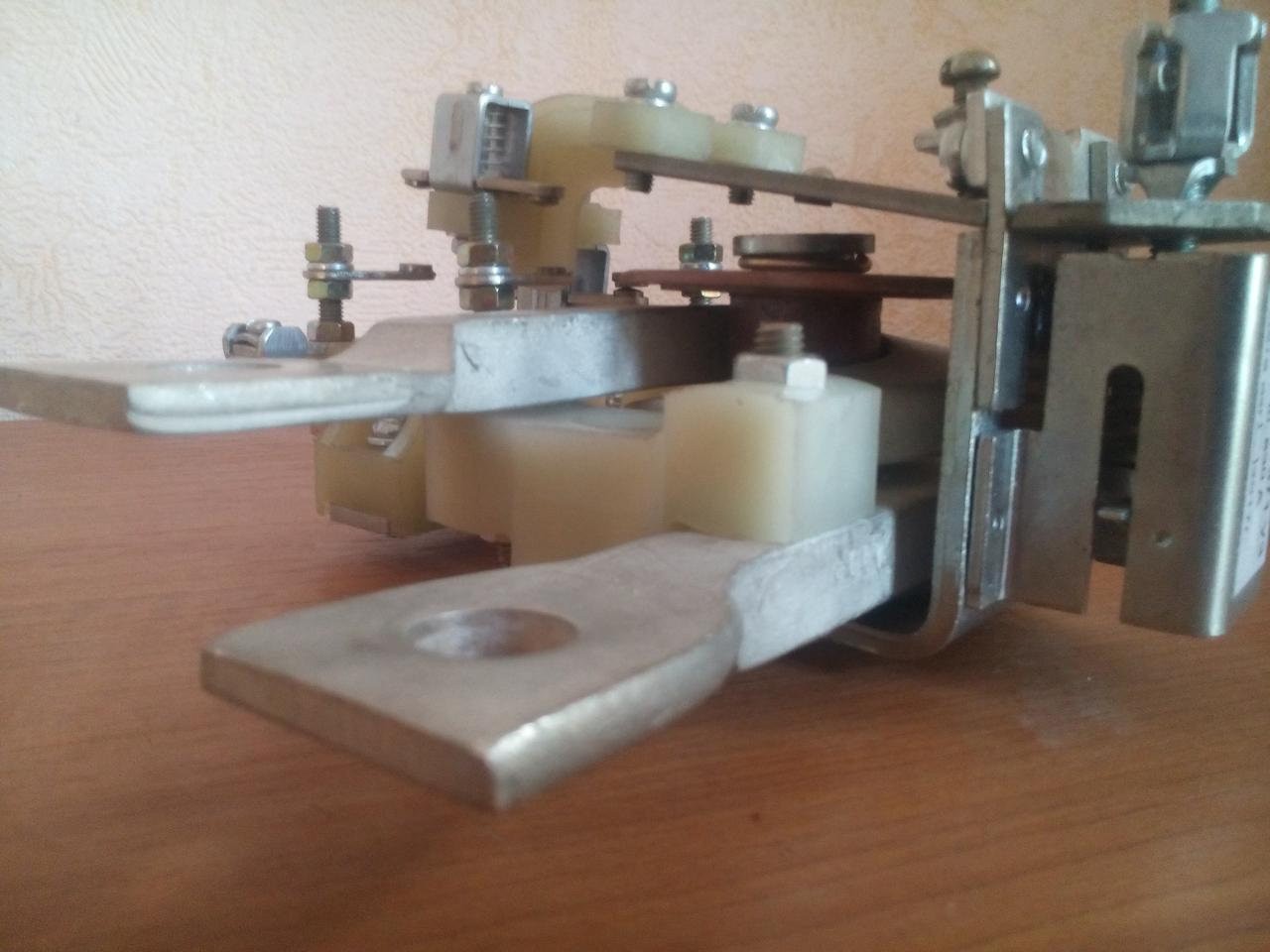

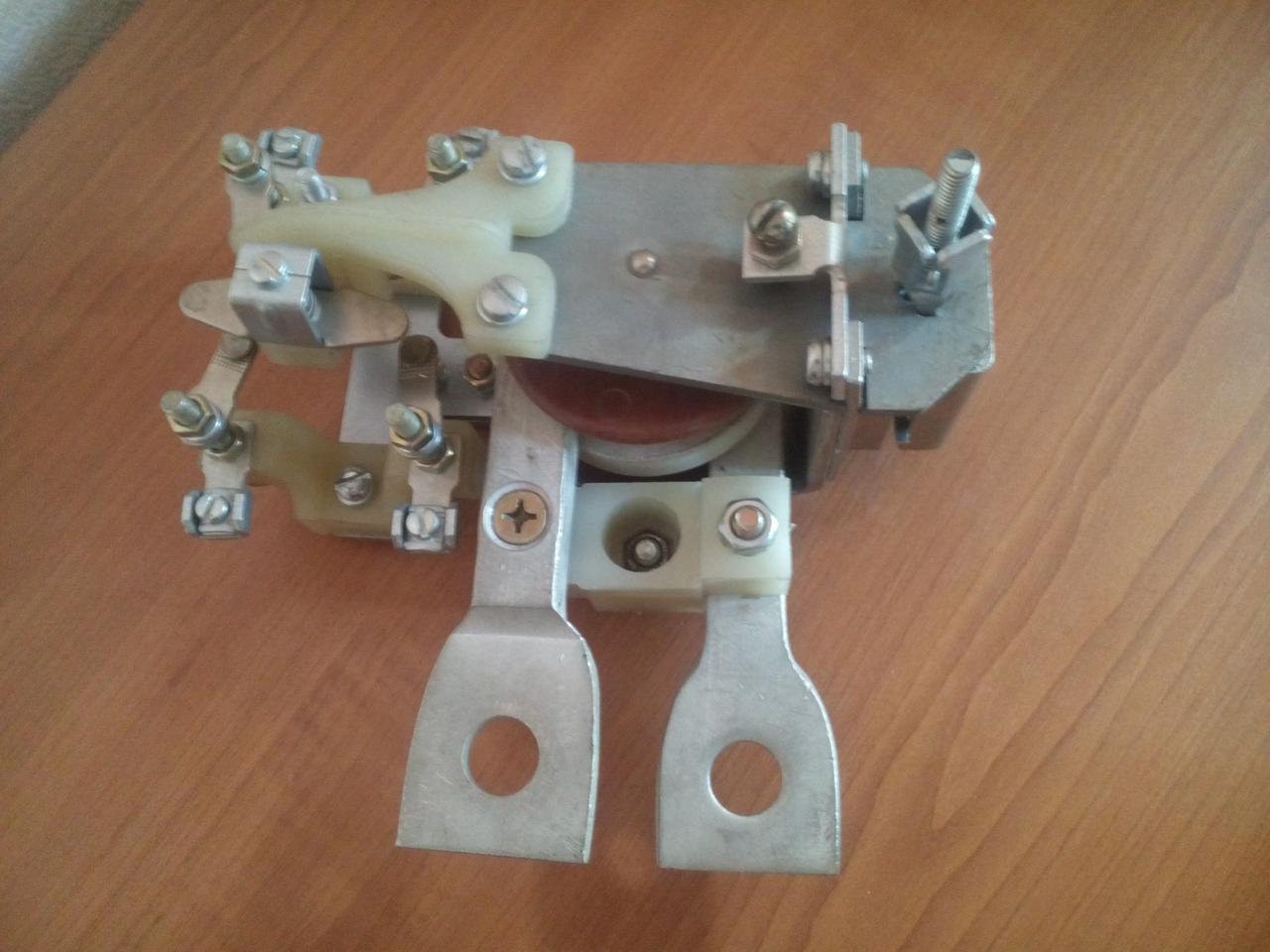

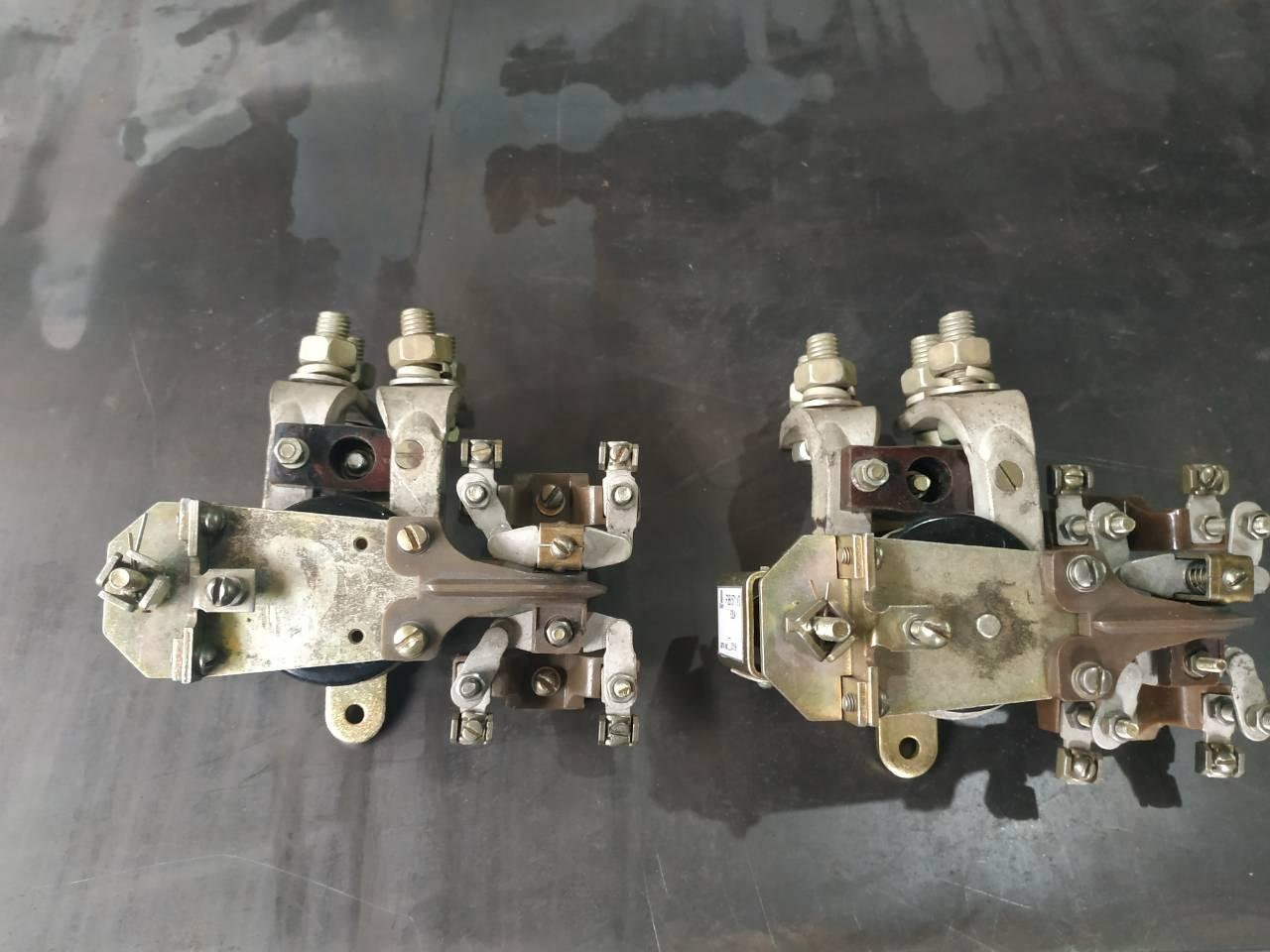

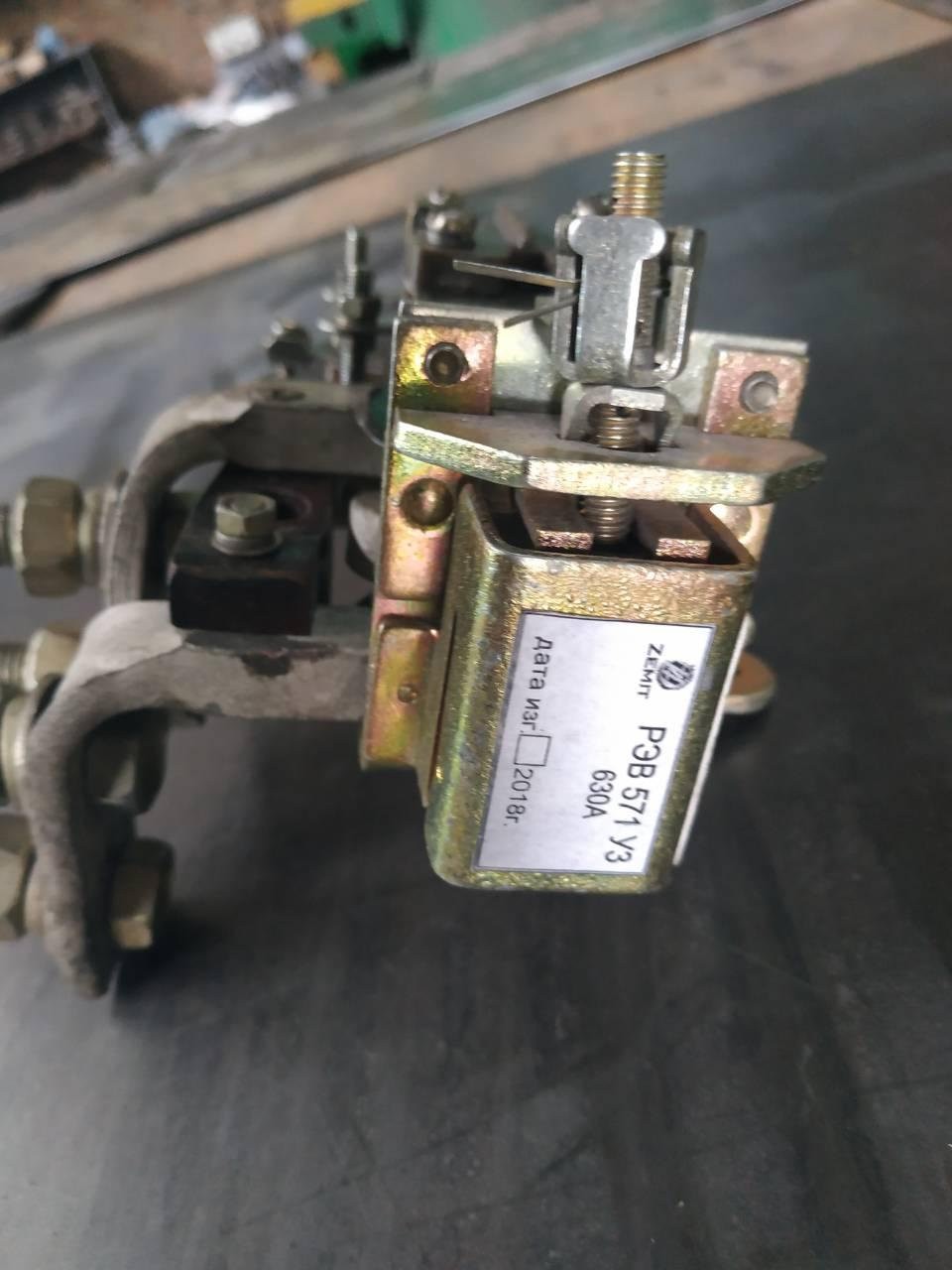

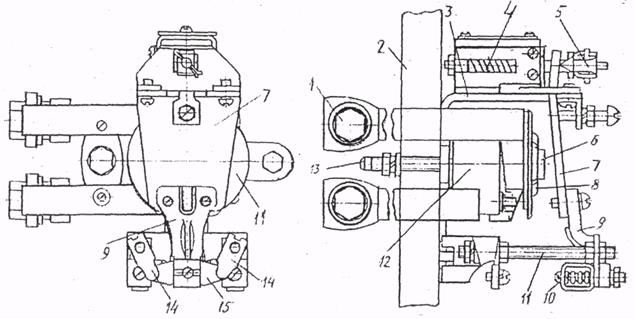

Реле РЭВ-571

Описание

Want create site? Find Free WordPress Themes and plugins.

Реле РЭВ-571 и Реле РЭВ-572 различных типов, ранее известных под маркировками РЭ-571т и РЭ-572т могут быть как в наличии так и под заказ. Узнать наличие, точную стоимость и приобрести и Реле РЭВ-572 вы можете позвонив по телефону или отправить заявку на электронную почту указанную в разделе «Контакты».

Реле РЭВ571 или Реле РЭВ-572 применяются в оборудовании как реле максимального тока которое необходимо для защиты электродвигателей с постоянным током от самых различных токов короткого замыкания. Данные типы реле выпускаются взамен старых РЭ-571т и РЭ-572т производство которых прекращено еще в 1964 году.

Реле могут быть двух типов:

  • одностабильные РЭВ 571;
  • двустабильные РЭВ 572 (ручной возврат).

Реле производили с 1 размыкающим и 1 замыкаюшим или 1 размыкающим контактами. При помощи перестановки деталей прямо на месте монтажа изменяется исполнение контактов в рамках их общего кол-ва (1 или 2).

Для заказа реле типа РЭВ571 или РЭВ572 необходимо уточнить:

  1. Полное наименование реле РЭВ-570;
  2. Какой способ подсоединения к катушке (только для катушек на 100А-1250А);
  3. Способ возврата;
  4. Категорию размещения согласно ГОСТу 15150-69, а так же климатическое исполнение;
  5. Номинальный ток его втягивающей катушки;
  6. Исполнение контактов;
  7. Номенклатурный номер изделия и тип реле.

Технические характеристики Реле РЭВ-572 и Реле РЭВ-571 (старое название РЭ 571т и РЭ 572т)

В реле возможна регулировка на ток втягивания в рамках 70% — 300% номинального тока катушки
Втягивающие катушки сделаны на номинальные токи, Ампер 1250А; 630А; 400А; 320А; 250А; 160А; 100А; 63А; 40А; 25А; 16А; 10А; 6А; 4А; 2,5А; 1,6А
Коэффициент возврата реле РЭВ 571 и РЭВ 572 не нормирован
Реле поставляют уже отрегулированными на ток срабатывания, который равен двойному номинальному. На их шкале есть точки срабатывания 3; 2; 0,7 номинального тока.
Ток контактов(номинальный), Ампер 10А
Напряжение контактов (номинальное), Вольт 660В
Износостойкость механическая, млн. циклов ВО, не меньше 0,01
Максимальная разрешенная частота включений в час 150
Присоединение всех внешних проводов к контактам и катушкам переднее
Коммутационная износостойкость у контактов реле, млн. циклов ВО, не меньше
— 3,0 режим редких коммутаций;
— 0,01 режим нормальных коммутаций.
Тип присоединения к катушкам с номинальным током до 63А внешних проводов — переднее. Катушки с номинальным током 100А и выше могут быть сделаны для переднего или для заднего присоединения внешних проводов.
Режим работы Реле РЭВ-571 или РЭ-571
— повторно-кратковременный;
— прерывисто-продолжительный;
— кратковременный.
Климатическое исполнение реле УХЛ4, УЗ, ТЗ согласно ГОСТу 15150-69
Степень защиты РЭВ-570 (РЭ-570) IР00
НТД ТУ 16-647.043-86
Масса, кг примерно 2,5 кг.
Габаритные размеры, мм 150х170х100мм, 160х240х200мм

Полный перечень типов реле РЭВ — 571 и РЭВ — 572

Номенклатурный номер Номинальный ток катушки, А Способ соединения катушек Исполнение контактов
РЭВ — 572 (РЭ-572т) двустабильные РЭВ — 571 (РЭ-571т) одностабильные передний задний 1 замкн. 1 разомкн. 1разомкн.
155 727 714 155 717 714 1250 х х
155 727 713 155 717 713 х х
155 727 712 155 717 712 х х
155 727 711 155 717 711 х х
155 727 124 155 717 124 630 х х
155 727 123 155 717 123 х х
155 727 122 155 717 122 х х
155 727 121 155 717 121 х х
155 726 924 155 716 924 400 х х
155 726 923 155 716 923 х х
155 726 922 155 716 922 х х
155 726 921 155 716 921 х х
155 726 824 155 716 824 320 х х
155 726 823 155 716 823 х х
155 726 822 155 716 822 х х
155 726 821 155 716 821 х х
155 726 624 155 716 624 250 х х
155 726 623 155 716 623 х х
155 726 622 155 716 622 х х
155 726 621 155 716 621 х х
155 726 424 155 716 424 160 х х
155 726 423 155 716 423 х х
155 726 422 155 716 422 х х
155 726 421 155 716 421 х х
155 726 024 155 716 024 100 х х
155 726 023 155 716 023 х х
155 726 022 155 716 022 х х
155 726 021 155 716 021 х х
155 725 522 155 715 522 63 х х
155 725 521 155 715 521 х х
155 725 322 155 715 322 40 х х
155 725 321 155 715 321 х х
155 724 922 155 714 922 25 х х
155 724 921 155 714 921 х х
155 724 622 155 714 622 16 х х
155 724 621 155 714 621 х х
155 724 322 155 714 322 10 х х
155 724 321 155 714 321 х х
155 724 022 155 714 022 6 х х
155 724 021 155 714 021 х х
155 723 722 155 713 722 4 х х
155 723 721 155 713 721 х х
155 723 522 155 713 522 2,5 х х
155 723 521 155 713 521 х х
155 723 222 155 713 222 1,6 х х
155 723 221 155 713 221 х х

Обмоточные данные Реле РЭВ-571

Iн, А Число витков Марка и диаметр провода
по меди, мм
0,6 2000 ПЭВ-1 0,47
1 1200 ПЭВ-1 0,59
1,6 750 ПЭВ-1 0,8
2,5 480 ПЭВ-1 1,0











Коммутационная способность контактов

Род тока Род тока Ток, А
замыкание размыкание длительный
Переменный до 380 100 10 10
Постоянный 110 25 2,5* 10
Постоянный 220 25 1* 10
Реле РЭВ-571 — схема внутренних соединений Реле РЭВ-571
Реле РЭВ — 572 — схема внутренних соединений Реле РЭВ-572
