Описание
Реле промежуточные модульной серии РП21 предназначены для передачи команд управления путем коммутации электрических цепей переключающими контактами. Реле широко применяются в цепях управления и сигнализации переменного тока до 380В 50,60 Гц и постоянного тока до 220В.
Преимущества:
- высокое значение номинального тока контактов, что позволяет использовать реле серии РП21 в цепях до 5А;
- любое рабочее положение в пространстве;
- уменьшенные габариты реле серии РП21 предоставляют возможность более рационального размещения изделий на монтажных плоскостях;
- — применение серебросодержащих контактов увеличивает их долговечность;
- большой ряд питающих напряжений: от 12 до 380В переменного тока, частотой 50, 60 ГЦ и от 6 до 220В постоянного тока;
- реле комплектуется модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов, что позволяет легко заменить реле в случае необходимости;
Реле промежуточное в сборе состоит из непосредственно самого реле и розетки. Розетка предназначена для монтажа цепей управления и питания катушки управления реле, а также является основанием для подключения реле с помощью разъемного соединения. Все розетки комплектуются металлическим хомутом для фиксации реле в розетке.

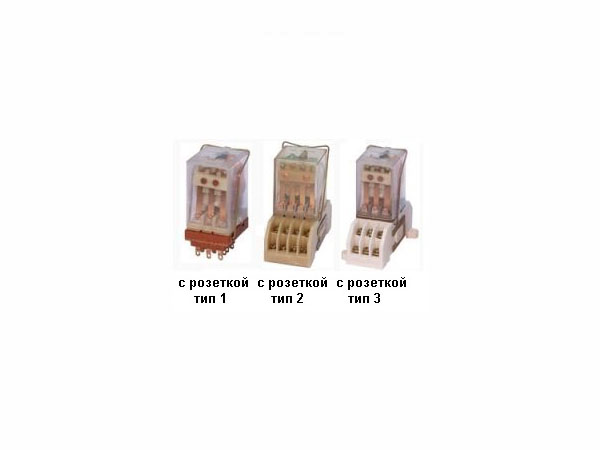

Применяются розетки трех типов:
- тип 1 — крепление розетки винтами, заднее присоединение проводников пайкой;
- тип 2 — крепление розетки на DIN-рейку, переднее присоединения проводников под винт;
- тип 3 — крепление розетки универсальное (винты или на DIN-рейку);

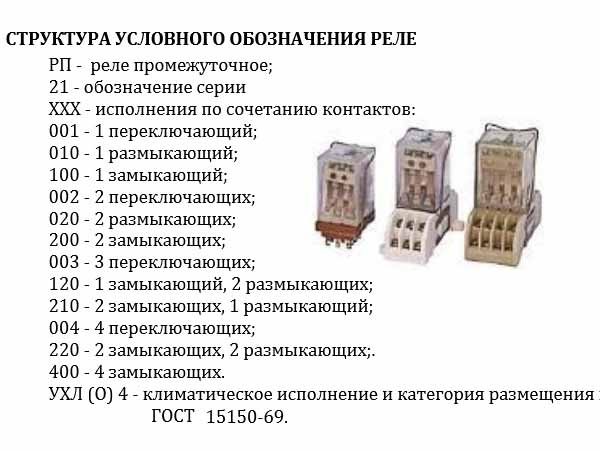

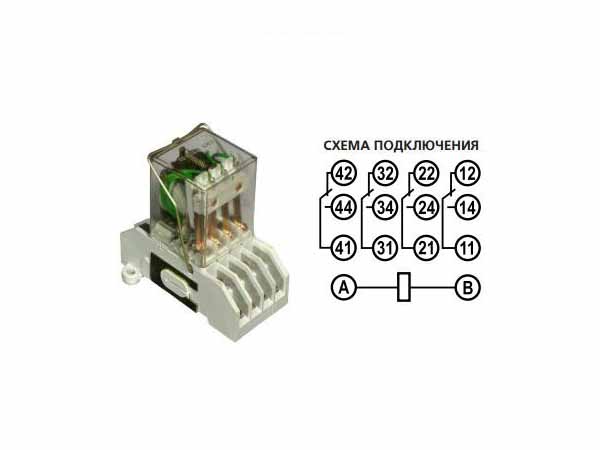

Реле с индексом 003 имеет три переключающих контакта, а с индексом 004 — четыре переключающих контакта. Индекс розетки должен соответствовать индексу реле.
Технические характеристики
- Напряжения питания, В:
- постоянного тока — 12, 24, 48, 60, 110, 220
- переменного тока — 12, 24, 36, 110, 127, 220, 230, 240
- Число контактов — 3п
- Номинальный ток контактов, А — 5
- Степень защиты — IP40
- Вес, кг — 0,07.
Подробное описание можно скачать тут.
