Описание
Редуктор Ц2У-315Н и 1Ц2У-315Н — является цилиндрическим горизонтальным двухступенчатый редуктор с межосевым расстоянием тихоходной ступени 315 мм. Производится в основном с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50 номинальный крутящий момент на выходном валу — 11200 Нм. Стандартное исполнение валов — цилиндрическое и в виде части зубчатой муфты. Применяются в районах с умеренным климатом (исполнение У), сухим и влажным тропическим климатом (исполнение Т), категорий размещения 1, 2, 3, 4 (работа на открытом воздухе под навесом, в закрытых помещениях и помещениях с регулируемым климатом).
Технические характеристики:
| Типоразмер редуктора | Ц2У-315НМ | ||||||||||
| Номинальное передаточное отношение, i |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
||
| Номинальный крутящий момент на тихоходном валу, Т, Нxм |
8000 |
8100 |
7700 |
7800 |
7900 |
7600 |
7500 |
||||
| Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
||||||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н | быстроходного |
4000 |
2000 |
||||||||
| тихоходного | цилиндрический конец |
22400 |
|||||||||
| конец вала в виде части зубчатой полумуфты |
26800 |
||||||||||
| Объем заливаемого масла | 40 | ||||||||||
| Масса, кг |
510 |
||||||||||

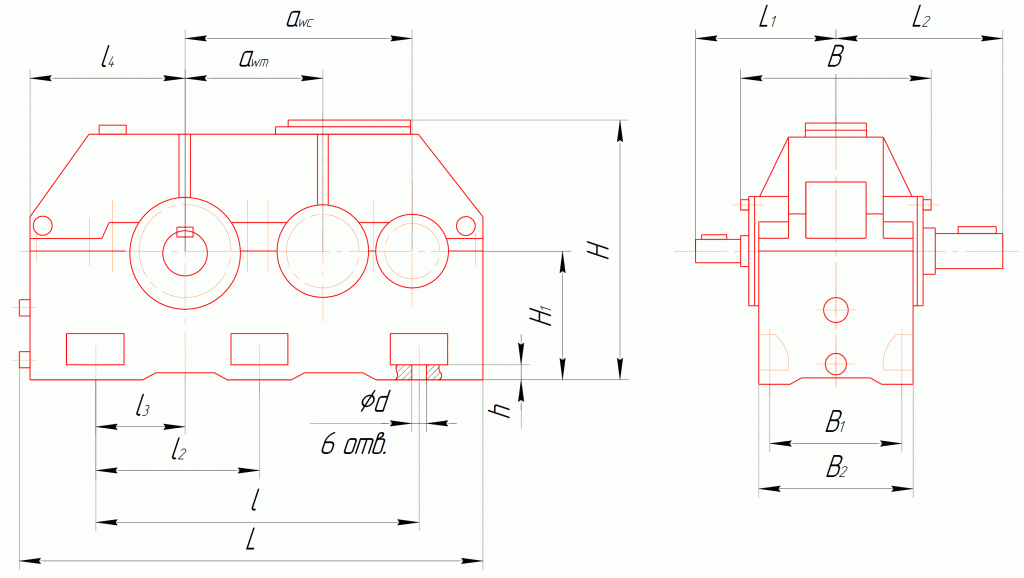

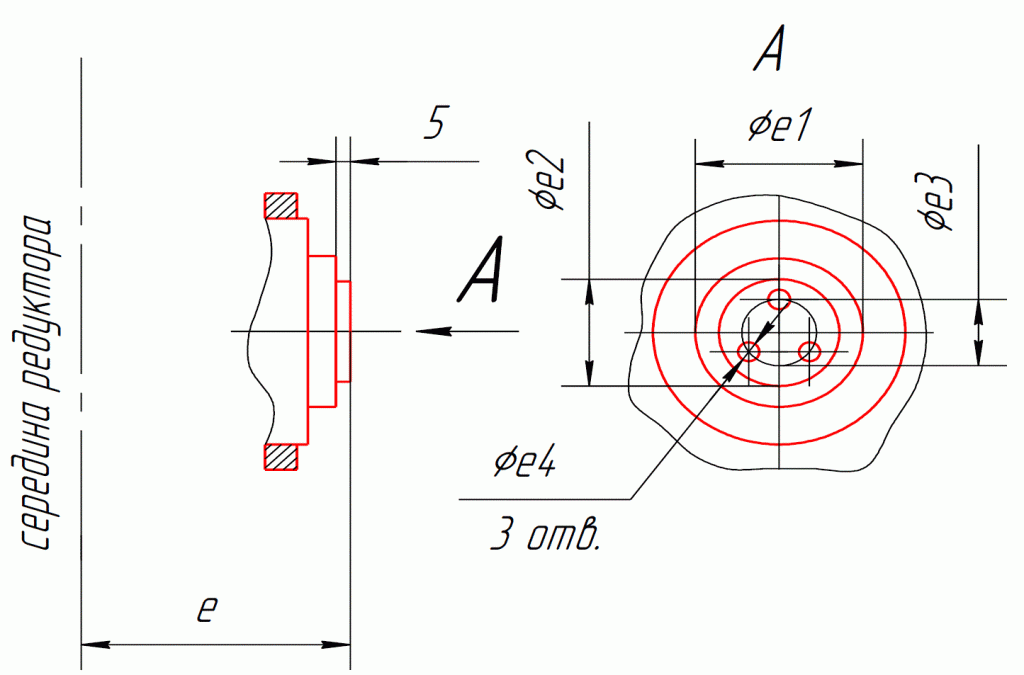

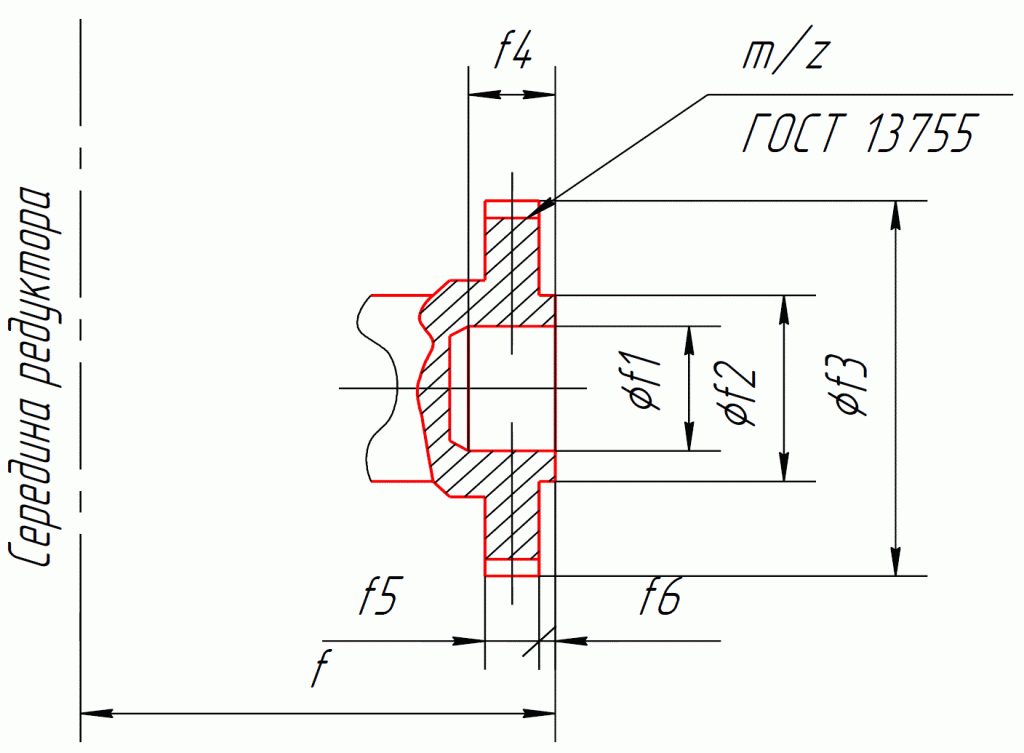

Габаритные и присоединительные размеры:
|
Тип |
awl |
aw2 |
L |
l0 |
ll |
l2 |
l3 |
l4 |
B |
Bl |
B2 |
H |
Hl |
d |
|
Ц2У-315Н |
200 |
315 |
1040 |
215 |
370 |
300 |
420 |
740 |
366 |
340 |
260 |
685 |
335 |
28 |
Расшифровка обозначения маркировки :
