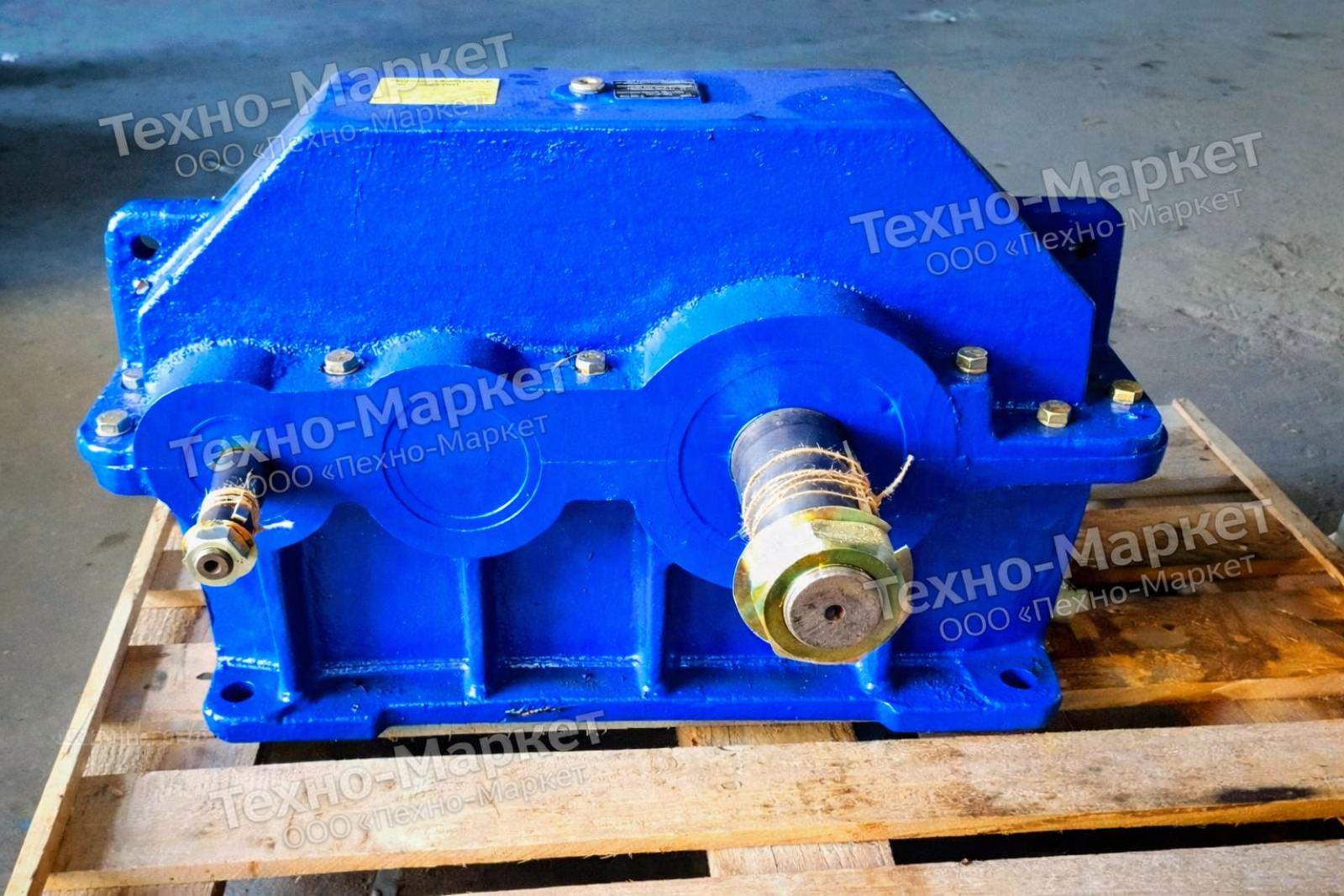

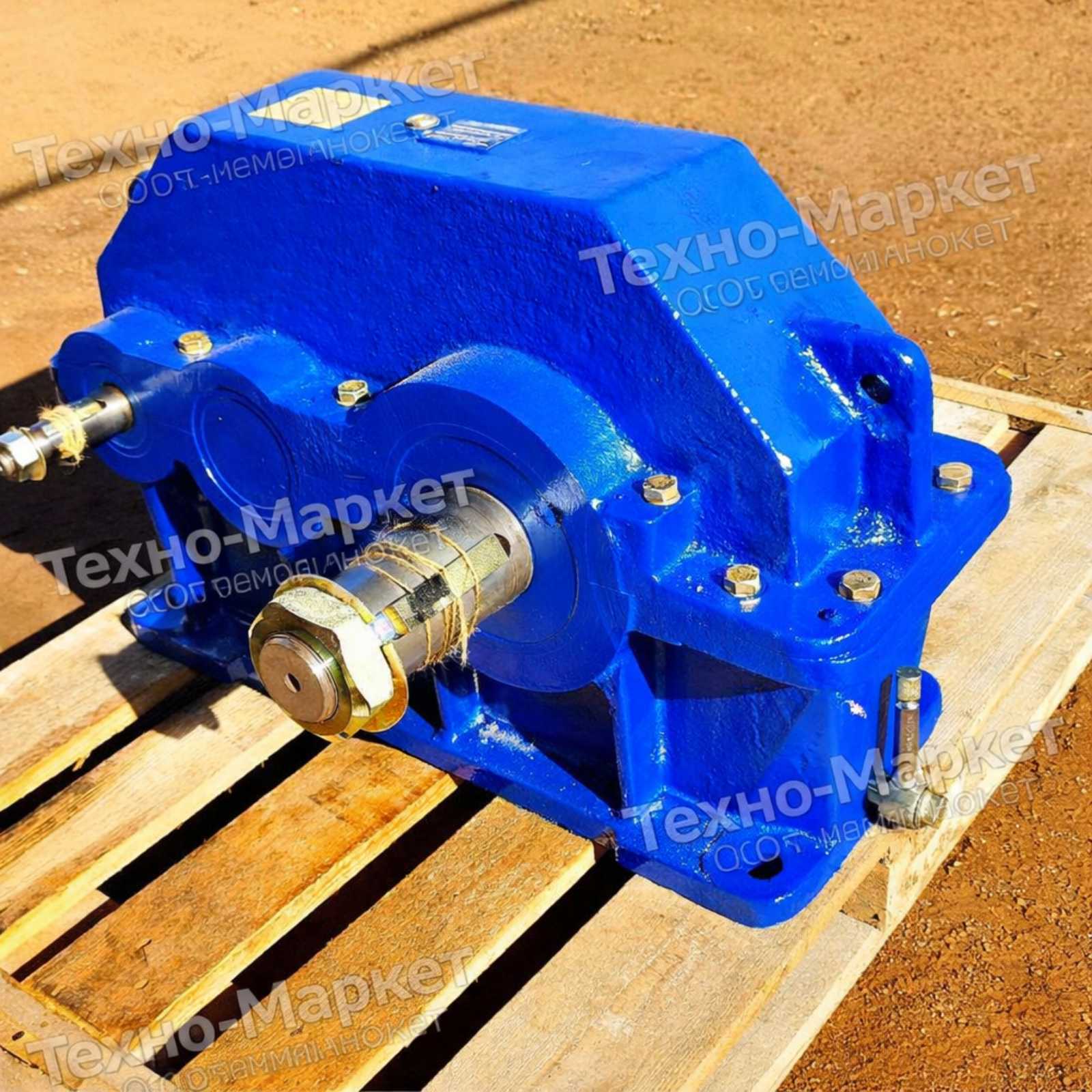

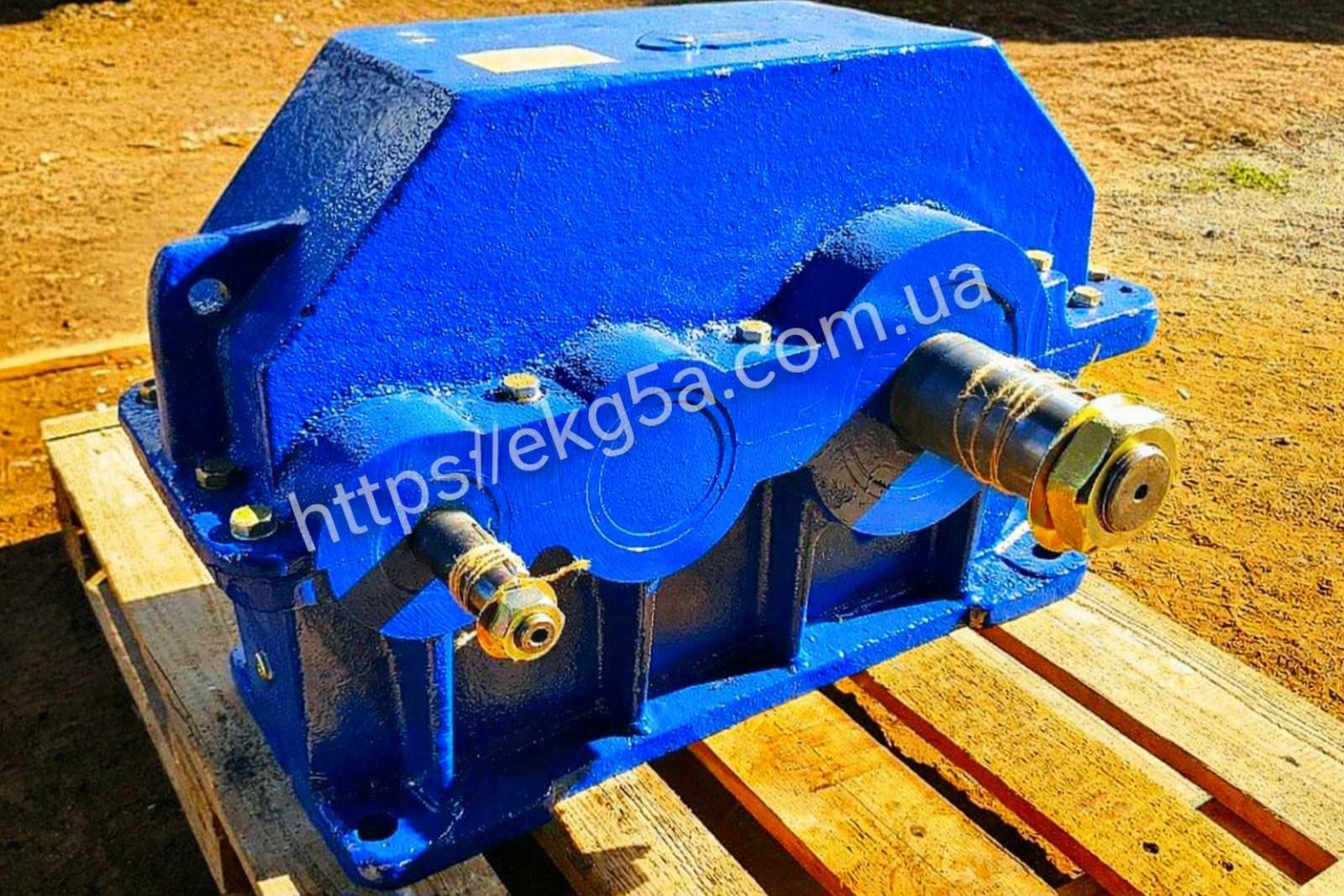

Редуктор Ц2У-200 — промышленный цилиндрический редуктор
Производство и поставка от компании. Поставка за рубеж.
Редуктор Ц2У-200-40-12 являются представителями одной из наиболее распространенных групп редукторов — цилиндрические. В зависимости от числа ступеней передачи различаю: редукторы 1-о- ступенчатой передачи, 2-х ступенчатой передачи, 3-х ступенчатой передачи, 4-х ступенчатой передачи.
В зависимости от расположения осей вала редукторы Ц2У-200 различают параллельноосные ( оси вала расположены параллельно друг другу) и соосные ( оси валов редуктора находятся напротив друг друга).
Редуктор Ц2У-200 — двухступенчатый цилиндрический горизонтальный редуктор, предназначенный для понижения частоты вращения и увеличения крутящего момента в приводах промышленного оборудования при длительном режиме работы.
Редуктор рассчитан на эксплуатацию в тяжёлых условиях и допускает работу под постоянной нагрузкой.
Технические характеристики редуктора Ц2У-200
| Параметр | Значение |
| Тип | Цилиндрический, двухступенчатый |
| Исполнение | Горизонтальное |
| Межосевое расстояние | 200 мм |
| Передаточные числа | i = 8; 10; 12,5; 16; 20; 25; 31,5; 40 |
| Номинальный крутящий момент | до 3 150 Н·м |
| Частота вращения входного вала | до 1 500 об/мин |
| КПД | до 97 % |
| Режим работы | Длительный |
| Масса редуктора | ~260–290 кг (в зависимости от исполнения) |
Масло и смазка
Тип масла: И-40А / И-50А
Допускается: ТАД-17И, ISO VG 220–320 (аналог)
Объём масла: 12–14 л
Контроль уровня: по маслёнке / контрольной пробке
Редуктор поставляется без масла (по стандарту) либо заправленный — по согласованию.
Конструкция
Корпус — высокопрочный чугун
Зубчатые колёса — сталь, прямозубое зацепление
Валы — легированная сталь
Подшипники — радиальные, усиленные
Уплотнения — маслостойкие
Конструкция обеспечивает высокую жёсткость, устойчивость к вибрации и износу.
Область применения
Редуктор Ц2У-200 применяется в составе:
ленточных и цепных конвейеров
транспортеров
дробилок и смесителей
насосных агрегатов
подъёмно-транспортного оборудования
горнодобывающего и металлургического оборудования
Эксплуатация
Редуктор не требует сложного обслуживания.
Эксплуатация сводится к:
контролю уровня масла;
контролю температуры корпуса;
визуальному осмотру уплотнений.
Допускается работа в закрытых помещениях и на открытых площадках (при защите от осадков).
Поставка и комплектация
Поставка осуществляется от компании, в том числе:
поставка за рубеж / экспорт
редуктор в сборе
паспорт изделия
гарантия
возможна комплектация муфтой
возможна поставка с электродвигателем
Исполнение — стандартное или по техническому заданию заказчика.
Основные характеристики:
Тип редуктора | Цилиндрический |
| Ц2У | Тип редуктора |
| 200 | межосевое расстояние |
| 40 | передаточное число |
| 12 | варианта сборки |
Назначение редукторов, Ц2У-200
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения 1Ц2У-200 предназначены для увеличения крутящего момента путём преобразования скорости вращения в силу т.е.(вращение первичного вала, за счёт набора шестерёнок преобразует силу на выходном валу редуктора с понижением скорости).
Скорость выходного вала подбирается передачей редуктора, а так же скоростью вращения электродвигателя, не рекомендуется устанавливать эл. двигатель более 1500 оборотов в минуту.
Варианты написания: Ц2У, 1Ц2У,
Условное обозначение редуктора двухступенчатого цилиндрического при заказе: Редуктор 1Ц2У-200 — 40 — 12 — У1, показывает, что тип редуктора — 1Ц2У, меж-осевое расстояние которого 200, передаточное число редуктора 40, вариант сборки 12, а климатическое исполнение — У1.
Условия применения редукторов 1Ц2У-200:
- нагрузка постоянная и переменная одного направления и реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин.;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/.м3;
- климатические исполнения У, Т ( для категории размещения 1…3 ) и климатические исполнения УХЛ и О ( для категорий размещения 4 ) по ГОСТ 15150-69.
При подборе редуктора посоветуйтесь со специалистами , от правильного подбора зависит продолжительность службы данного изделия!
Технические характеристики редуктора:
| Тип | Номинальное передаточное число | Номинальный крутящий момент, Нм | Номинальная радиальная нагрузка на валу, Н | Масса не более, кг | КПД | |
| Быстоходный | Тихоходный | |||||
Ц2У 200
| 8; 10; 12,5; 16; 20; 25; 31,5; 40 | 2500 | 2240 | 12500 | 170 | 0,97 |
Габаритные и присоединительные размеры редуктора:
| Тип | Aw т | Aw б | A | B | B1 | H | H1 |
| мм | |||||||
1Ц2У-200 Ц2У-200 | 200 | 125 | 515 | 230 | 165 | 420 | 212 |
| Тип | h | L | L1 | L2 | L3 | L4 | L5 | d |
| мм | ||||||||
1Ц2У-200 Ц2У-200 | 30 | 670 | 580 | 165 | 236 | 212 | 280 | 24 |
Присоединительные размеры конических валов редуктора 1Ц2У-200:
| Вал | мм | |||||
| d | d1 | I | I 1 | b | t | |
| Быстроходный | 30 мм | М20*1,5 | 80 | 58 | 5 | 15,55 |
| Тихоходный | 70 мм | М48*3,0 | 140 | 105 | 18 | 36,38 |
Присоединительные размеры цилиндрических валов редуктора 1Ц2У-200:
| Вал | ||||
| d | I | b | t | |
| Быстроходный | 24 | 58 | 8 | 28 |
| Тихоходный | 60 | 105 | 18 | 69 |

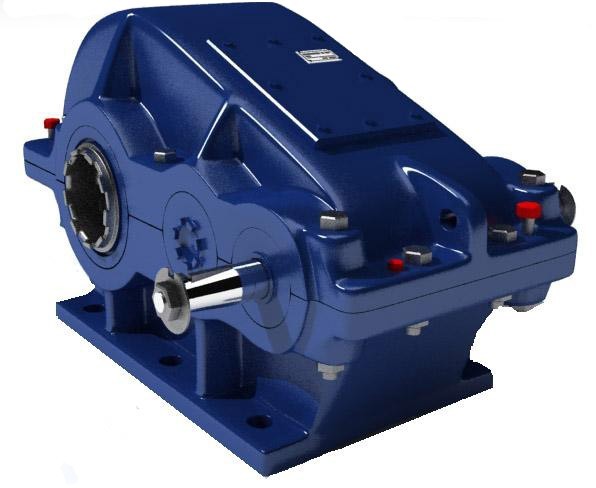

Присоединительные размеры тихоходного вала в виде зумбчатой полумуфты:
| Редуктор | b | d | d1 | d2 | d3 | L | I | I1 | Зацепление | |
| m | z | |||||||||
| 1Ц2У 200 | 25 | 210 | 100 | 80F8 | 105 | 192 | 10 | 50 | 5 | 40 |
Варианты сборки редуктора Ц2У:
Неоспоримым преимуществом цилиндрических редукторов Ц2У-200-40-12 есть:
- Низкое энэргопотребление, что на прямую связано с достаточно высоким КПД(98%).
- Значительная нагрузо- и износостойкость.
Правильно подобранный редуктор Ц2У-200-40-12 способен произвести достаточно высокую мощность.
- Низкая температура во время работы.
- Возможность работы в часто прерывистом режиме( частые включения-выключения привода).
Гарантийные обязательства
Редуктор Ц2У-200 поставляется с гарантийными обязательствами 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки.
Гарантия распространяется на:
заводские дефекты материалов и изготовления;
корректность сборки и соответствие заявленным техническим характеристикам.
Гарантия не распространяется на:
нарушения правил монтажа и эксплуатации;
работу без смазки или с неподходящим типом масла;
механические повреждения при транспортировке без заводской упаковки.
Транспортировка и упаковка
Редуктор Ц2У-200 подготавливается к транспортировке в соответствии с промышленными стандартами.
Консервация внутренних поверхностей
Заглушки на посадочные и резьбовые отверстия
Антикоррозийная защита
Жёсткая упаковка (деревянный ящик / поддон с фиксацией)
Возможность морской, автомобильной и железнодорожной перевозки
Допускается экспортная упаковка с маркировкой.
Подготовка редуктора к работе
Перед вводом в эксплуатацию необходимо:
Проверить комплектность и целостность после транспортировки
Установить редуктор на жёсткое основание
Совместить валы с приводным оборудованием
Заправить редуктор маслом:
И-40А / И-50А
либо аналог ISO VG 220–320
объём — 12–14 л
Проверить уровень масла
Произвести холостой пуск (10–15 минут)
Проверить отсутствие перегрева, шума и утечек
После обкатки рекомендуется контроль уровня масла и крепёжных соединений.
Готовность к эксплуатации
Редуктор Ц2У-200 поставляется:
в полностью собранном виде
с паспортом изделия
с инструкцией по эксплуатации
готовым к монтажу и запуску
Поставка осуществляется от компании, включая поставку за рубеж и комплектацию под техническое задание заказчика.
Цена: Ценy уточняйте
