Описание

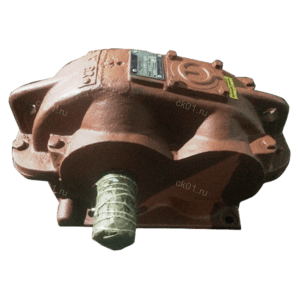

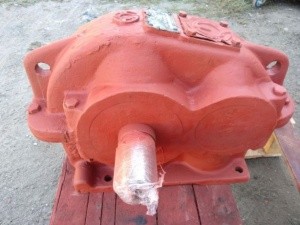

Компания реализует по цене ниже рыночной редукторы механизма открывания ковша РЦ1-150А-2,24-12 У2 на экскаватор ЭКГ-5.
Конструктивные особенности и преимущества
Одноступенчатый цилиндрический редуктор РЦ1-150. Имеет косозубое зацепление шестерней и эвольвентый профиль зуба. При изготовлены с были использованы следующие материалы: вал-шестерня из стали 45, твёрдостью 225 – 250 HB, зубчатое колесо из стали 45 или 55Л, твёрдостью 170 – 210 HB. Разъемный корпус редуктора изготовлен из чугуна. При монтаже рекомендуется горизонтальное положение изделия.
Также в корпусе присутствует регулятор уровня масла в корпусе. Смазывание деталей и механизмов редуктора происходят за счет масленого тумана. Редуктор РЦ1-150 исполнен в 12/21 варианте сборки с параллельно расположенными осями, и симметричным выходным валом.
Конец быстроходного вала имеет коническое/цилиндрическое исполнение. Устройство может использоваться в условиях умеренного климата/тропического климата с категорией размещения 1/2/3/4 согласно ГОСТу 15150-69.
Условия работы
- Возможные режимы работы: постоянный, переменный, реверсивный, однонаправленный;
- Длительность работы: повторно-кратковременная с периодическими остановками, непрерывная;
- Частотность вращения валов: не более 1500 об/мин;
- Направленность вращения валов: в прямом, и в обратном направлении;
- Климатическая особенность: умеренный/тропический/умеренный и холодный/общеклиматическое исполнение (кроме морского), с незначительной запыленностью и влажностью;
- Категория размещения: 1/2/3/4 согласно ГОСТ 15150-69.
Подготовка к работе и запуск
- Перед монтажом редуктора с его поверхностей удаляется консервационная смазка, при помощи растворителя обезжириваются места соединений, редуктор очищается от грязи и пыли;
- Редуктор и контактируемые с ним механизмы устанавливаются на твердое основание в вертикальном положении относительно основания;
- На этапе монтажа важно предусмотреть пространство для свободного доступа к смотровой крышке;
- Устанавливаем соединения выходных валов с приводом рабочего оборудования. Предварительно все части соединения нагреваются до 100-150 °C;
- Перед запуском необходимо наполнить корпус редуктора смазочным маслом до уровня контрольной трубки;
- Проверяем правильность монтажа запуском редуктора вхолостую без нагрузки.
Техническое обслуживание
Для корректной работы редуктора необходимо производить регулярный осмотр в рамках ТО1, ТО2, ЕО:
- контроль уровня нагрузки;
- проверка плотности болтовых соединений – гаек и болтов;
- проверка уровня масла в корпусе редуктора;
- слив и долив масла, проверка отсутствие течи масла;
- контроль уровня шума;
- осмотр мест соединений редуктора с двигателем.
Слив и залив масла производится через смотровой люк, расположенный на крышке редуктора. Работа со смазывающей жидкостью должна производиться только после остановки редуктора. Корпус не должен нагреваться более чем на 70 °C. В процессе работы редуктор не должен издавать посторонних шумов. При обнаружении такой проблемы необходимо остановить работу редуктора, выявить причину неисправности и устранить ее до очередного запуска.
Условное обозначение редуктора
Редуктор РЦ1-150А-2,24-12 У2, где:
- РЦ1– серия редуктора;
- 150 – межосевое расстояние выходной ступени, мм;
- 8 – передаточное отношение;
- 12 – вариант сборки;
- Ц – исполнение конца выходного вала;
- У – климатическое исполнение;
- 3 – категория размещения по ГОСТ 15150-69.
Дополнительная техническая информация
Изготовление редукторов РЦ1-150А под требования заказчика
ПП «ТЕХНО-МАРКЕТ» изготавливает цилиндрические редукторы серии РЦ1-150А в различных исполнениях для применения в составе карьерных экскаваторов, мостовых, козловых и портальных кранов, конвейеров, металлургического оборудования, дробильных установок и других промышленных механизмов.
Редукторы могут быть изготовлены по чертежам, каталожным номерам или техническому заданию заказчика.
Передаточные числа
По согласованию с заказчиком возможно изготовление редукторов серии РЦ1-150А с различными передаточными числами:
2,24
2,5
2,8
3,15
3,55
4,0
4,5
5,0
5,6
6,3
Подбор передаточного числа производится исходя из требуемой скорости вращения и условий эксплуатации оборудования.
Варианты сборки по ГОСТ 20373
ПП «ТЕХНО-МАРКЕТ» изготавливает редукторы серии РЦ1-150А со всеми вариантами сборки согласно ГОСТ 20373.
Возможные исполнения:
11
12
13
21
22
23
31
32
33
Выбор варианта сборки определяется расположением быстроходного и тихоходного валов относительно корпуса редуктора.
Подпись к изображению:

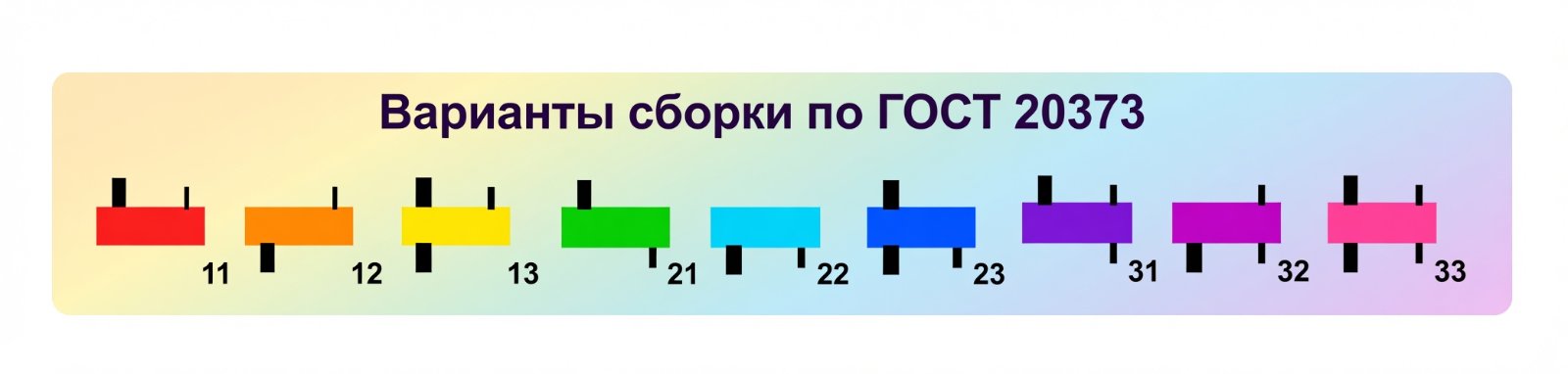

Рис. 1. Варианты сборки редуктора РЦ1-150А по ГОСТ 20373.
Габаритные и присоединительные размеры
Ниже приведены основные габаритные и присоединительные размеры редуктора РЦ1-150А, необходимые при проектировании оборудования, замене редуктора и выполнении монтажных работ.

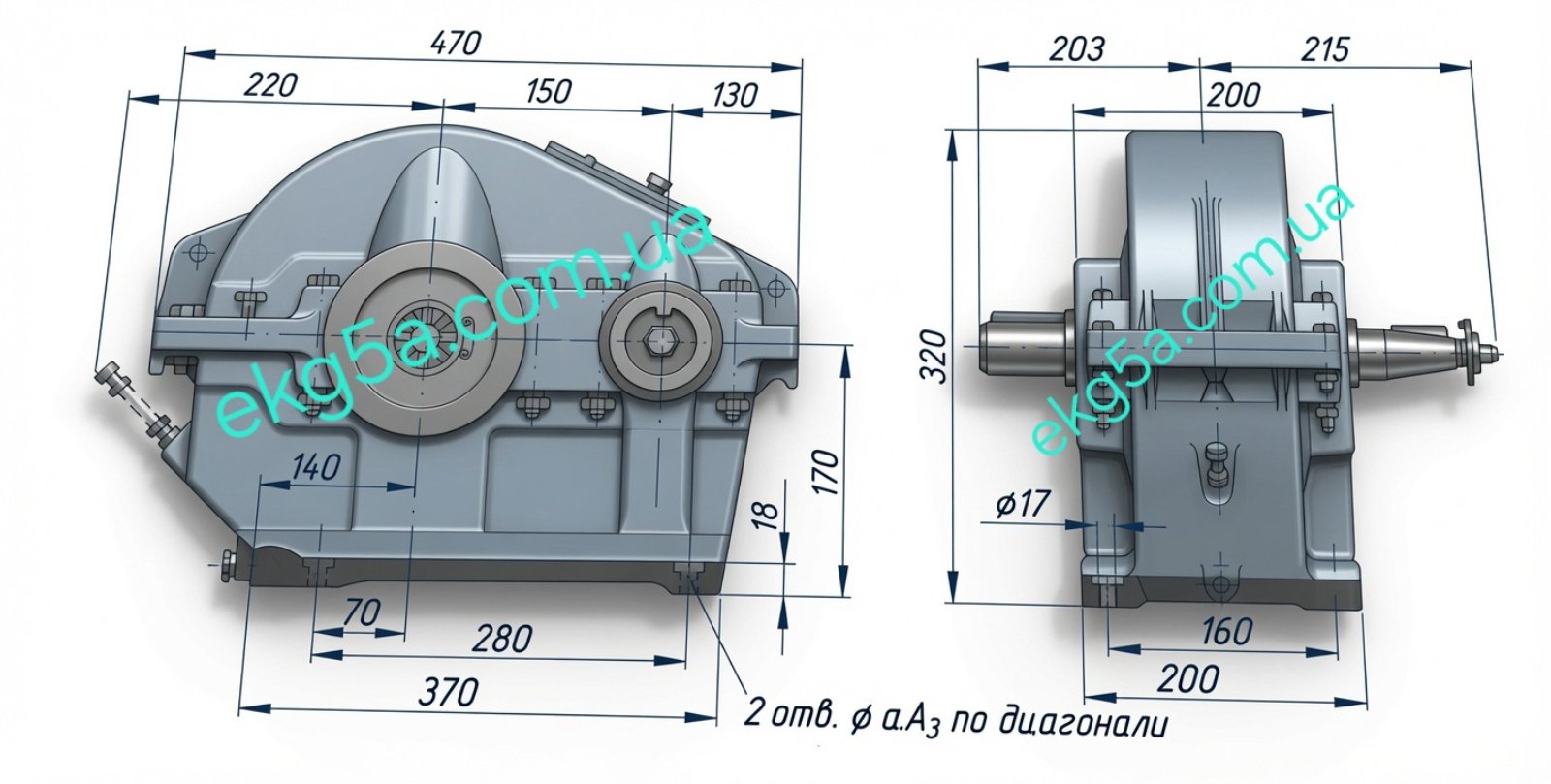

Рис. 2. Габаритные и присоединительные размеры редуктора РЦ1-150А.
Размеры быстроходного и тихоходного валов
Для правильного выбора муфт, шкивов, звездочек и других элементов привода необходимо учитывать размеры быстроходного и тихоходного валов.
По согласованию с заказчиком возможно изготовление редукторов с различным исполнением концов валов.
Signature: 2nFJE7mrP1bbjAThU2nNXBFzPDmI4UuwTHdfnIcrHSboX2Q46a9JWszeeMyw93xTa2+W0Z6uUppssZQznOsmgBj/IIoghDts/ihoWAGcMALZQ8ajeZNxrc5yUe4ie9Ch94qlJuEBVB3YgEE738Pg1/eFp5LqIOsqHKZYqhSvl6czBdWfhKMjEPN+FbZUPAMS/MxIKKQOSwnAlcxoVZjVNfusWdZINQ+DCkq2psa6vf4w6Bg1XuWzkjhhUNiGvPRGOx856CJWfYZXLeC2gp20qSpuY633mmNcJcYYBwm9k0IxIpxPvsxIhAZ8/B9queKY/lJLEQXVirAI/kFypnYyl2Hcte3X38mAhKs6mAtW0CaUwxa0GlnxLCBwU0ZME1ZCsQW67Yx7fVH8dolhHrD/XajiQN45gHYMiCHeAgZjDTbLvhRcfkhEfHOU4pBxxkxOvh4iLnz1AwgIhqCuWd/uljithW1e8g1/l9FakSDI1LhseRkXiYmHgvSI2M0/CvBuwMe2oh6d/86JI4HD6F8yADDUXz5lkT21gDLlQdPS1lDcea4xUUIJtkRTq0MGC5j5uByFn1qTzPMX++yF7iOWnpDGHCrvQ7rF2GkkFIzALW+Z/GJtmpRgiXUeUZsZrgPOV0lWRpFrQ13llT9eOqjsRjTTw3/mu5/MAkE2FA8Vb8tNsH9CAxRVsdFvjoz7IpVgcTw1EEfzfy7Okmq+F8nDovhg7tYT+NGet3CSkFY8KTBizLAjq0sQoR5yyQn0M1QXFmnDcM0jbyjphvM0n3JYKiHuxuI6x1tzl+GUmSpTBvpnJtE/yXQi3KRdoSwhJgfSnCFrS5+a5mZb2UoUJYRKKYoBn2hHFy3EoE1HBKiaiNwqVFpRcSdrccER0XY/GWkErgQ+7ROScORZdg5+tw5m8Y8q/2sgY8vCy/piXGM9Gem7Suy2YhBK2XyDoMff7e4de65lpUBdxW+A5k66QfsQ0nDcvL83In7UtmGlILMal14=

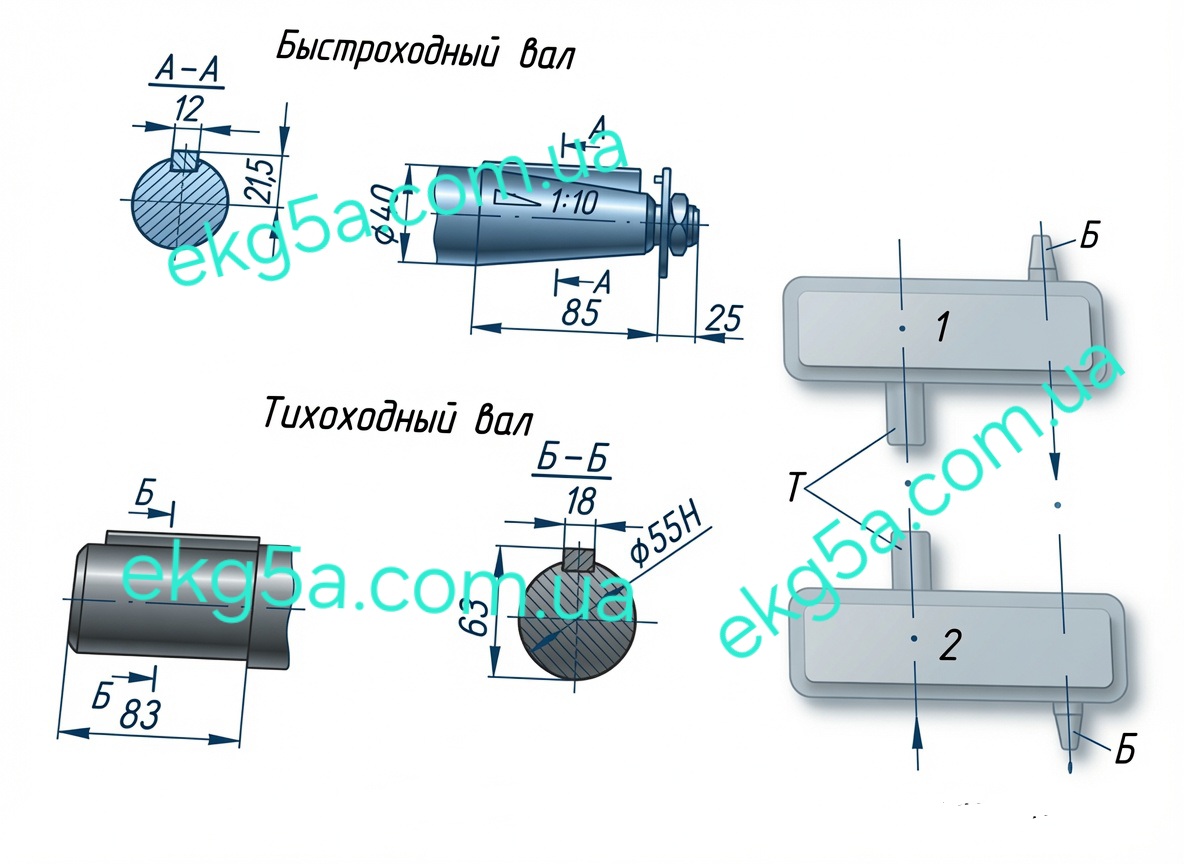

Рис. 3. Размеры быстроходного и тихоходного валов редуктора РЦ1-150А.
Монтаж редуктора
Перед установкой рекомендуется:
очистить редуктор от консервационной смазки;
проверить комплектность изделия;
установить редуктор на жесткое основание;
выполнить центровку соединяемых валов;
проверить надежность крепления;
заполнить редуктор смазочным маслом до необходимого уровня;
выполнить пробный запуск без нагрузки.
После монтажа необходимо проверить отсутствие вибрации, повышенного шума и утечек масла.
Эксплуатация
Во время эксплуатации рекомендуется:
регулярно контролировать уровень масла;
следить за температурой корпуса;
проверять отсутствие постороннего шума;
контролировать герметичность уплотнений;
не превышать расчетные нагрузки;
соблюдать требования инструкции по эксплуатации.
Техническое обслуживание
Для обеспечения длительного срока службы рекомендуется:
ежедневный внешний осмотр;
контроль уровня масла;
своевременная замена масла;
проверка состояния зубчатых колес;
проверка подшипников;
подтяжка крепежных соединений;
очистка корпуса от загрязнений.
Транспортировка
Редукторы допускается транспортировать автомобильным, железнодорожным, морским и авиационным транспортом.
Во время перевозки изделие должно быть надежно закреплено, защищено от механических повреждений, атмосферных осадков и загрязнений.
Хранение
Редукторы рекомендуется хранить в закрытых сухих помещениях при отсутствии агрессивной среды.
При длительном хранении необходимо периодически проверять состояние антикоррозионного покрытия и при необходимости выполнять повторную консервацию.
Контроль качества
Каждый редуктор производства ПП «ТЕХНО-МАРКЕТ» проходит:
входной контроль материалов;
контроль механической обработки деталей;
контроль качества изготовления зубчатых передач;
контроль сборки;
проверку работоспособности;
окончательный контроль перед отгрузкой.
Поставка и техническая поддержка
ПП «ТЕХНО-МАРКЕТ» осуществляет поставку редукторов серии РЦ1-150А по Украине и на экспорт.
Мы предлагаем:
изготовление по чертежам;
изготовление по образцу;
изготовление по каталожному номеру;
изготовление по техническому заданию;
консультации по подбору оборудования;
рекомендации по монтажу и эксплуатации.
Гарантийные обязательства
Гарантийный срок эксплуатации составляет 12 месяцев с момента ввода редуктора в эксплуатацию при соблюдении требований по монтажу, эксплуатации, транспортировке и хранению.
Почему выбирают ПП «ТЕХНО-МАРКЕТ»
Собственное производство.
Контроль качества на каждом этапе изготовления.
Изготовление по чертежам и техническому заданию заказчика.
Передаточные числа от 2,24 до 6,3.
Все варианты сборки по ГОСТ 20373.
Консультации по подбору оборудования.
Поставка по Украине и на экспорт.
Гарантия качества на выпускаемую продукцию.
