Редуктор Ц2У-315Н / 1Ц2У-315Н от производителя Техно-Маркет

🔧 Назначение и описание

Редуктор Ц2У-315Н / 1Ц2У-315Н — двухступенчатый цилиндрический редуктор горизонтального исполнения, предназначенный для понижения частоты вращения и передачи крутящего момента от электродвигателя к рабочему механизму.
Применяется в приводах:
конвейеров и транспортёров
дробилок и мельниц
смесителей и мешалок
бурового и горного оборудования
металлургических и перерабатывающих линий

⚙️ Технические характеристики

🔩 Отличие моделей

Ц2У-315Н
— стандартное промышленное исполнение.
1Ц2У-315Н
— усиленная модификация для повышенных нагрузок и тяжёлых условий эксплуатации.

🔁 Полная взаимозаменяемость по установочным и присоединительным размерам.

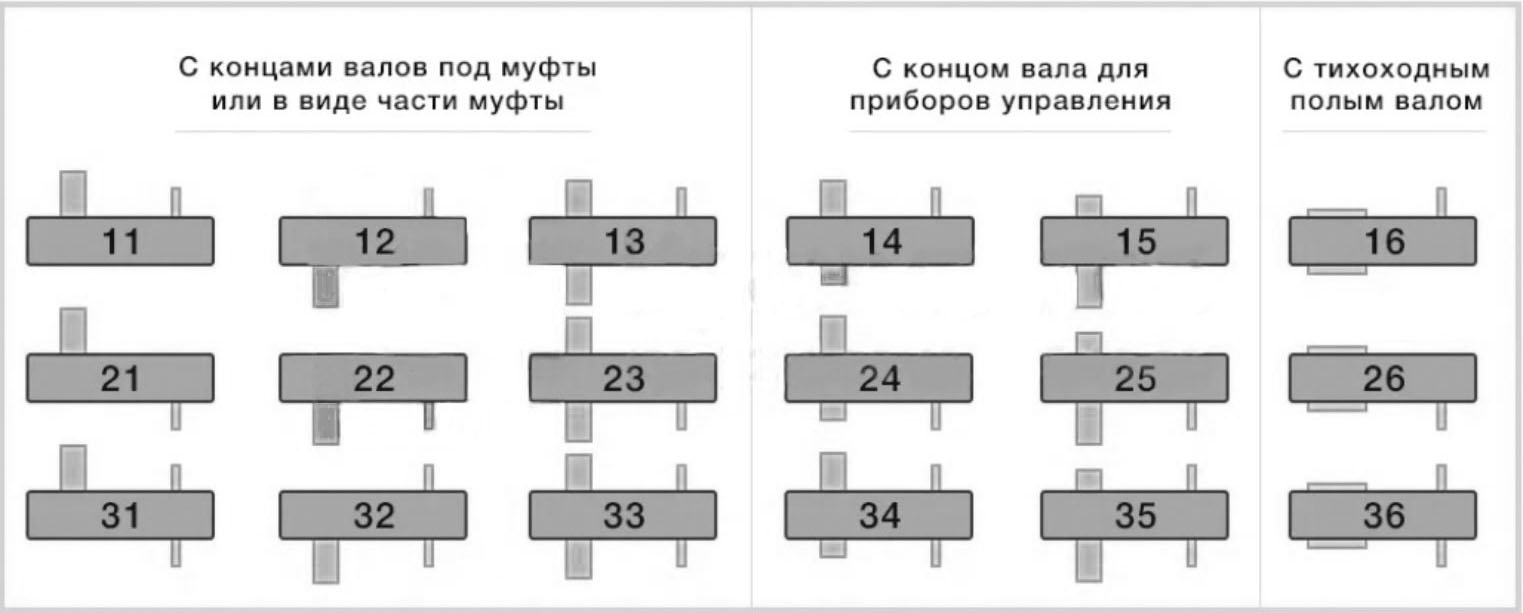

Варианты сборки редукторов Ц2У-315Н и 1Ц2У-315Н

🛠 Конструкция редуктора

зубчатые колёса из легированной стали, термообработка;
шлифованные зубья — сниженный уровень шума;
усиленные подшипниковые узлы;
чугунный корпус повышенной жёсткости;
надёжная система смазки;
высокая ремонтопригодность.

🧪 Контроль качества на каждом этапе производства

На заводе Техно-Маркет применяется многоступенчатый контроль:
✔ входной контроль материалов
✔ контроль механообработки деталей
✔ проверка зубчатого зацепления
✔ контроль сборки
✔ пробный холостой прогон
✔ финальный ОТК перед отгрузкой
🔌 Комплектация
редуктора поставляется готовым к установке;

🛢 Обслуживание

рекомендуемые масла: ТСп-10, ИРП-150, ИТП-220
удобные заливные, сливные и контрольные отверстия;
увеличенный межсервисный интервал.

📦 Поставка от производителя

✔ изготовление под заказ
✔ паспорт изделия
✔ гарантия производителя
✔ техническая поддержка
✔ доставка по СНГ и Европе

🏭 Производитель — Техно-Маркет

Техно-Маркет — производитель промышленного приводного оборудования.
Мы изготавливаем редукторы Ц2У-315Н и 1Ц2У-315Н на собственных производственных мощностях с полным циклом контроля качества на каждом этапе.
Редукторы соответствуют требованиям ГОСТ и рассчитаны на длительную эксплуатацию в тяжёлых промышленных условиях.

Подготовка редуктора Ц2У-315Н / 1Ц2У-315Н к работе

Производитель: Техно-Маркет

1. Общие требования

Редуктор Ц2У-315Н / 1Ц2У-315Н перед вводом в эксплуатацию должен быть проверен, установлен и обслужен в соответствии с настоящей инструкцией.
Нарушение порядка подготовки может привести к повышенному износу и отказу узлов.

2. Внешний осмотр и приёмка
Перед установкой необходимо:
проверить целостность корпуса редуктора;
убедиться в отсутствии трещин, деформаций, следов ударов;
проверить состояние валов и посадочных мест;
убедиться в наличии:
паспорта изделия,
маркировки производителя «Техно-Маркет»,
транспортировочных заглушек.

❗ Транспортировочные заглушки обязательно удалить перед заливкой масла.

3. Проверка комплектности
В комплект поставки входят:
редуктор Ц2У-315Н или 1Ц2У-315Н;
паспорт изделия;
заглушки/пробки;
крепёж (при заказе);
монтажные проушины (в зависимости от исполнения).

4. Подготовка места установки
Редуктор должен устанавливаться:
на жёсткое и ровное основание;
с допуском неплоскостности не более 0,1 мм на 1 м;
с обеспечением свободного доступа для обслуживания;
в условиях, соответствующих климатическому исполнению У или УХЛ.

5. Монтаж редуктора

5.1 Установка
редуктор устанавливается строго по уровню;
крепление производится болтами не ниже класса прочности 8.8;
перекос валов не допускается.

5.2 Соединение с электродвигателем
электродвигатель устанавливается через муфту;
несоосность валов:
радиальная — не более 0,05 мм,
угловая — не более 0,2 мм на 100 мм длины;
допускается консультация специалистов Техно-Маркет по подбору двигателя.

6. Заправка масла
Перед пуском редуктор необходимо заправить маслом.
Рекомендуемые масла:

Объём масла:
ориентировочно 8–10 л (в зависимости от схемы сборки)

🔧 Уровень масла должен доходить до контрольного отверстия.

7. Проворачивание и пробный пуск

7.1 Ручная проверка
провернуть входной вал вручную;
вращение должно быть плавным, без заеданий и ударов.

7.2 Холостой ход
первый пуск — без нагрузки;
продолжительность холостого прогона: 2–4 часа;
контролировать:
шум,
вибрацию,
нагрев корпуса (не выше +70 °C).

8. Пуск под нагрузкой
нагрузку вводить постепенно;
первые 24 часа эксплуатации — щадящий режим;
после 50–100 часов:
проверить уровень масла,
при необходимости долить.

9. Запрещается
❌ запуск без масла
❌ превышение допустимой нагрузки
❌ работа при перекосе валов
❌ использование несоответствующих масел
❌ эксплуатация с течью масла

10. Гарантийные условия
Редуктор сохраняет гарантию производителя Техно-Маркет при условии:
соблюдения данной инструкции;
использования рекомендованных масел;
отсутствия несанкционированных изменений конструкции.

11. Техническая поддержка
Производитель Техно-Маркет предоставляет:
консультации по монтажу;
подбор электродвигателя;
сервисное обслуживание;
изготовление запасных частей.

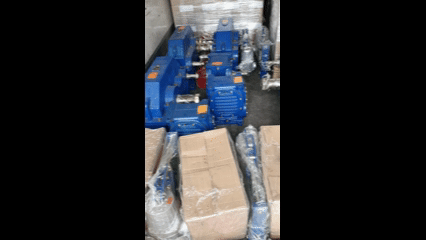

Видео:
