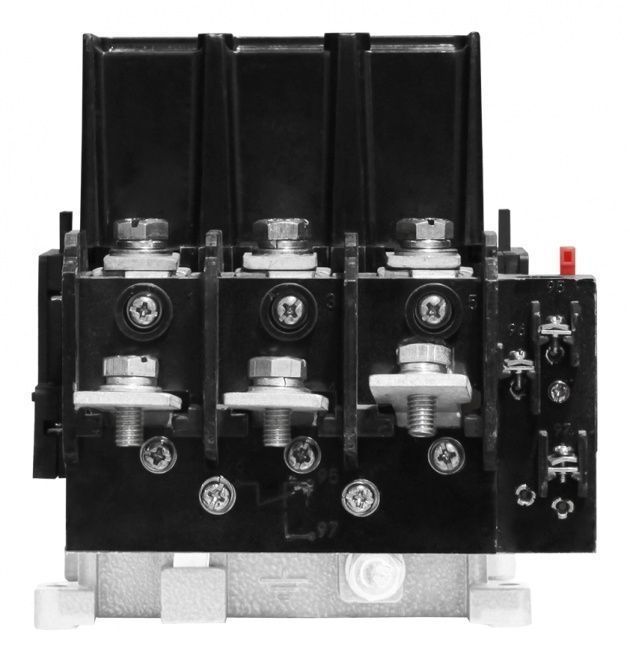

Пускатели ПМ12 предназначены для применения в стационарных установках для дистанционного пуска, непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных двигателем с короткозамкнутым ротором переменного напряжения до 380В частоты 50 и 60 Гц.
При наличии тепловых реле пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз. Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством или при тиристорном управлении.
Основные характеристики:
- Величина номинального рабочего тока: 10А, 25А, 40А, 63А, 100А, 125А, 160А, 250А, 400А, 630А.
- Режим работы: повторно-кратковременный — ПВ 40%.
- Величина напряжения катушки: 110В, 220В, 380В.
- По заявке возможна комплектация пускателей соответствующими катушками на напряжение — 24, 36, 42, 110, 127, 220, 380 В.
Выбор пускателя в зависимости от мощности двигателя:
|
Напряжение сети
|
Мощность управляемых двигателей, кВт
|
|||||
|
220В
|
3
|
5,5
|
7,5
|
18,5
|
30
|
40
|
|
380В
|
4
|
11
|
11
|
30
|
45
|
75
|
|
660В
|
3
|
11
|
18
|
33
|
55
|
100
|
|
Величина пускателя
|
1
|
2
|
3
|
4
|
5
|
6
|
|
Ток пускателя
|
10А
|
25А
|
32А
|
63А
|
100А
|
160А
|
Особенности магнитных пускателей ПМ12
- По умолчанию класс коммутационной износостойкости – В.
- Номинальное напряжение корпуса 660В.
- Пускатели изготавливаются как в открытом исполнении (степень защиты IP20 и IP00), так и в корпусе со степенью защиты IP40 и IP54.
- Реверсивные и нереверсивные исполнения.
- Пускатели открытого исполнения на токи 10,25 и 40А имеют один вспомогательный контакт (1но или 1нз), пускатели на 63А имеют 4 дополнительных контакта (2но+2нз)
| Номинальный ток пускателя | Напряжение цепи | ток при АС1 | ток при АС3 IP00/IP54 | ток при АС4 | Мощность двигат. при АС3 |
| 10А | 220В | 13 | 10/10 | 4 | 3 |
| 380В | 10/10 | 4 | 4 | ||
| 415В | 10/6 | 4 | 4 | ||
| 660В | 4/4 | 1,6 | 3 | ||
| 25А | 220В | 35 | 25/25 | 10 | 5,5 |
| 380В | 25/23 | 10 | 11 | ||
| 415В | 32/32 | 10 | 11 | ||
| 660В | 16/16 | 6,4 | 11 | ||
| 40А | 220В | 45 | 40/40 | 16 | 11 |
| 380В | 40/36 | 16 | 18,5 | ||
| 415В | 32/32 | 13 | 18,5 | ||
| 660В | 20/20 | 8 | 22 | ||
| 63А | 220В | 75 | 63/63 | 25 | 18,5 |
| 380В | 63/58 | 25 | 30 | ||
| 415В | 63/58 | 25 | 30 | ||
| 660В | 40/40 | 16 | 37 |
Расшифровка обозначений серии ПМ12
ПМ12 — XXXXXX
- ПМ12 — условное обозначение серии
- XXX — Номинальный ток силовых контактов пускателя при режиме работы АС3 с исполнение IP00
- 010 — 10А
- 025 — 25А
- 040 — 40А
- 063 — 63А
- X — Условное обозначение пускателя по типу (реверсивный/нереверсивный, наличию теплового реле РТТ, наличие блокировок у реверсивных пускателей)
- 1 – пускатель нереверсивный без теплового реле
- 2 – контактор нереверсивный с тепловым реле РТТ
- 5 – реверсивное исполнение с электрической и механической блокировкой. Тепловое реле в комплект не входит
- 6 – контактор реверсивный с тепловым реле
- X — Условное обозначение по степени защиты и наличию кнопок управления на защитном корпусе
- 0 – IP 00
- 1 – IP54 без кнопок управления
- 2 – IP54 корпус с кнопками «Пуск», «Стоп»
- 3 – IP54 с кнопками «Пуск», «Стоп» и сигнальной лампой
- 4 – IP40 без кнопок управления
- 5 – IP20 без кнопок
- 6 – IP40 с кнопками на корпусе
- 7 – IP40 кнопками «Пуск», «Стоп» и сигнальной лампой
- X — Исполнения по количеству доп контактов
