Описание
Предохранитель пробивной серии ПП-А/3 предназначен для защиты сетей переменного тока напряжением до 690В частотой 50 и 60Гц от появления в них высокого потенциала.
Основные параметры и характеристики ПП-А/3.
Предохранители должны срабатывать без выброса пламени и разрушения его составных частей. Срок службы предохранителей при нахождении под номинальным напряжением не менее 16000 ч.
| Типоисполнение | Номинальное напряжение, В | Пробивное напряжение, В |
| ПП-А/3 У3 | 220/230 | 351-600 |
| 380/400 | 701-1000 | |
| 660/690 | 1101-1600 |
Примечание — при повышении влажности окружающего воздуха до 90% пробивное напряжение снижается примерно на 30%, а при влажности до 98% — на 35%.
При прохождении электрического разряда через предохранитель ПП-А/3 допускается сваривание разрядных шайб.

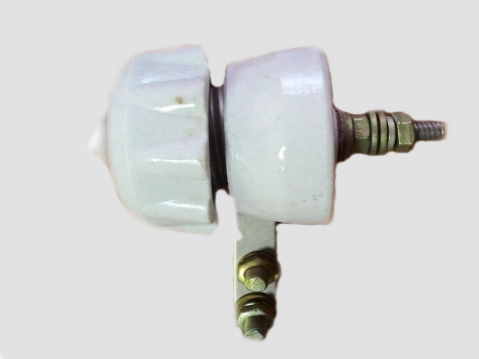

Предохранитель пробивной серии ПП-А/3:
габаритные и установочные размеры
Климатическое исполнение
Категория размещения 3 и О категория размещения 4 по Гост 15150-69. Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-80. Высота над уровнем моря до 1000м. Допускается применение предохранителей ПП-А/3 на высоте 4300м, при этом пробивное напряжение снижается на 40%.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в количестве, нарушающем работу предохранителей ПП-А/3, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Место установки предохранителей ПП-А/3 должно быть защищено от воздействия солнечной радиации, попадания воды и масла.
Предохранители ПП-А/3 соответствуют группе условий эксплуатации М6 по ГОСТ 17516.1-90 при ускорении 2g.
Степень защиты IP00 по ГОСТ 14255-69.
Рабочее положение в пространстве — вертикальное, допустимое отклонение до 5°.
Электрическая прочность изоляции предохранителей ПП-А/3 вне мест разрядного промежутка должна быть в нормальных климатических условиях по ГОСТ 15150-69 такова, чтобы напряжение 2500В переменного тока частоты 50Гц, приложенное в течение 1 мин., не вызывало пробоя или перекрытия, а в условиях с влажностью до 98% — 1200В.
Сопротивление изоляции предохранителей ПП-А/3 вне мест разрядного промежутка должна в нормальных климатических условиях по ГОСТ 15150-69 не менее 4Мом и не менее 2Мом после нахождения в среде с влажностью до 98% в течение 2 суток.
Предохранители ПП-А/3 должны допускать присоединение как медных, так и алюминиевых проводников сечением от 10 до 50мм².
Предохранители ПП-А/3 должны быть рассчитаны на прохождение после пробоя максимального тока 200А в течение 10 мин.
Предохранители ПП-А/3 должны срабатывать без выброса пламени и разрушения еог составных частей.
Срок службы предохранителей ПП-А/3 при нахождении под номинальным напряжением не менее 16000 ч.
При записи условного обозначения пробивного предохранителя ПП-А/3 на номинальное напряжение 220/230В при заказе и записи в документации другого изделия:
— для поставок внутри страны:
«Предохранитель ПП-А/3У3 на напряжение 220/230В ТУ 16-522.070-75»;
— для поставок на экспорт в страны с умеренным климатом:
«Предохранитель ПП-А/3У3 на напряжение 220/230В. Экспорт. ТУ 16-522.070-75»;
— для поставок на экспорт в страны с тропическим климатом:
«Предохранитель ПП-А/3О4 на напряжение 220/230В. Экспорт. ТУ 16-522.070-75»
Структура условного обозначения предохранителя ПП-А/3:
ПП — А/3 Х1 Х2 Х3, где:
ПП — предохранитель пробивной;
А/3 — условный индекс разработки;
Х1 — условное обозначение климатического исполнения по ГОСТ 15543-80: У, О;
Х2 — условное обозначение категории размещения по ГОСТ 15150-69: 3, 4;
Х3 — номинальное напряжение: 220/230В, 380/400В, 660/690В.
