Описание

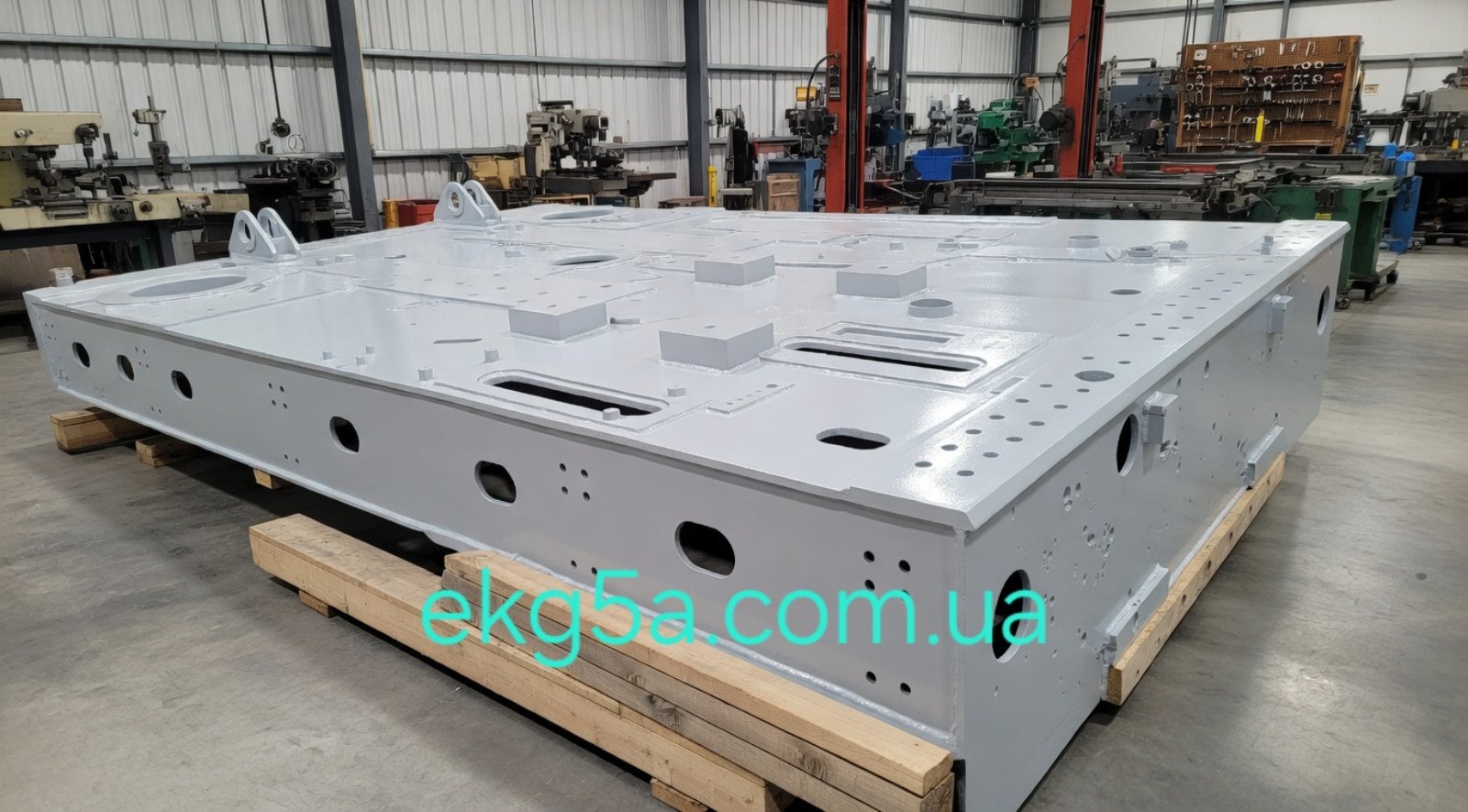

Поворотная рама ЭКГ-5 1086.08.00-2СБ (1080.08.01-3СБ)

Производство и поставка ПП «ТЕХНО-МАРКЕТ»

Назначение поворотной рамы ЭКГ-5 1086.08.00-2СБ (1080.08.01-3СБ)

Поворотная рама ЭКГ-5 1086.08.00-2СБ (1080.08.01-3СБ) — ключевой несущий узел карьерного экскаватора ЭКГ-5, обеспечивающий вращение рабочей платформы относительно ходовой части.

Рама воспринимает основные динамические и статические нагрузки, обеспечивая устойчивость и надежную работу поворотного механизма.

Применение

• карьерные экскаваторы ЭКГ-5;

• горнодобывающие предприятия;

• угольные и рудные карьеры;

• ремонтные базы и сервисные службы.

Основные технические характеристики поворотной рама

• Обозначение: 1086.08.00-2СБ / 1080.08.01-3СБ

• Тип изделия: поворотная рама

• Масса: 12 785 кг

• Конструкция: сварная усиленная

Габаритные размеры (ориентировочно):

• Длина: ≈ 6000 мм

• Ширина: ≈ 4000 мм

• Высота: ≈ 1200 мм

📌 Габаритные размеры могут уточняться в зависимости от исполнения и чертежа.

Конструкция

• силовая несущая рама;

• усиленные зоны под нагрузку;

• посадочные места под поворотный круг;

• узлы крепления оборудования;

• элементы для установки редукторов и механизмов.

Конструкция рассчитана на длительную работу в тяжелых условиях карьеров.

Производство

ПП «ТЕХНО-МАРКЕТ» выполняет:

• изготовление поворотных рам ЭКГ-5;

• восстановление и усиление;

• изготовление по чертежам;

• контроль геометрии и сварных соединений.

Используются стали повышенной прочности и технологии контроля качества.

Преимущества поворотной рамы ЭКГ-5 1086.08.00-2СБ (1080.08.01-3СБ)

• высокая прочность конструкции;

• устойчивость к ударным нагрузкам;

• точная геометрия;

• длительный срок службы;

• возможность ремонта и восстановления.

Монтаж и эксплуатация

Монтаж:

1. Установка на базу экскаватора.

2. Выверка по уровню.

3. Контроль посадочных размеров.

4. Надежная фиксация.

5. Проверка поворотного механизма.

Эксплуатация:

• контроль сварных швов;

• проверка креплений;

• исключение перегрузок;

• регулярный осмотр.

Техническое обслуживание

• визуальный контроль состояния;

• диагностика трещин;

• контроль геометрии;

• своевременный ремонт.

Ремонт и восстановление

• наплавка изношенных зон;

• усиление конструкции;

• восстановление посадочных мест;

• устранение дефектов.

Купить поворотную раму ЭКГ-5

ПП «ТЕХНО-МАРКЕТ» поставляет поворотные рамы с гарантией качества и возможностью изготовления под заказ.
