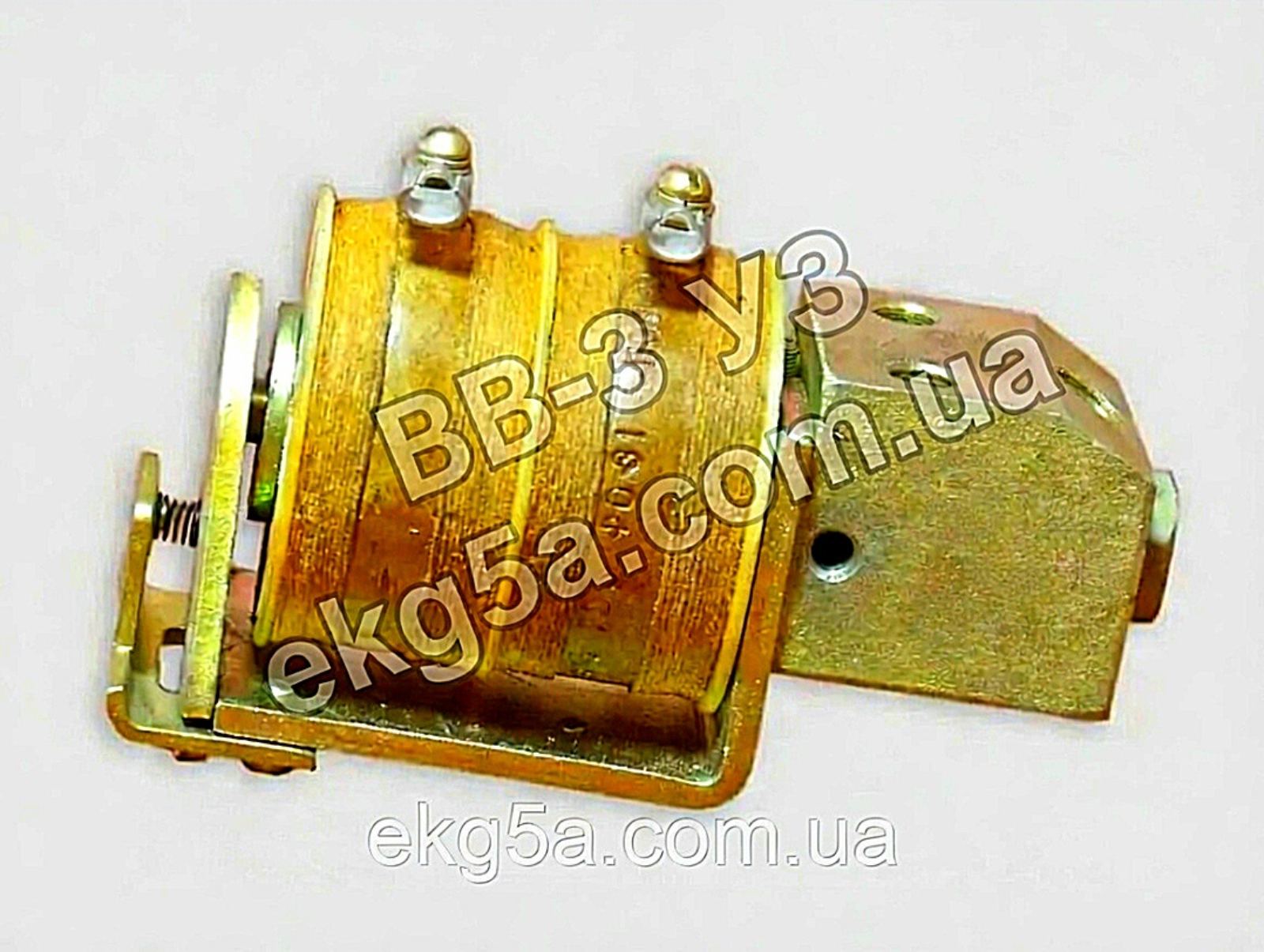

Вентиль электропневматический ВВ-3 У3
Описание и назначение
Вентиль ВВ-3 У3 (чертежи 2ТХ.999.007, БИЛТ.677139.003) — это специализированное электротехническое устройство, предназначенное для дистанционного управления потоками сжатого воздуха в пневматических приводах. Чаще всего данный вентиль применяется в тормозных и вспомогательных системах тепловозов, а также в различных промышленных пневмоустановках.
Вентиль выполняет роль исполнительного механизма: при подаче электрического сигнала на катушку, он открывает или закрывает доступ сжатого воздуха к пневмоцилиндрам, контакторам или другим элементам управления.
Ключевые преимущества
Широкий диапазон напряжений: Возможность исполнения катушек под любую стандартную сеть постоянного тока (от 12В до 220В).
Высокая пропускная способность: Конструкция обеспечивает сечение выпускного прохода 19 мм², что гарантирует быстрый сброс давления и четкое срабатывание привода.
Надежность в тяжелых условиях: Климатическое исполнение У3 (умеренный макроклимат) позволяет эксплуатировать устройство в закрытых неотапливаемых помещениях и кабинах.
Контрактное качество: Производство на мощностях «Техно-Маркет» гарантирует соблюдение жестких допусков и контроль качества каждой партии.
Технические характеристики
Эксплуатационные параметры
Электрические и проходные данные
Конструкция и принцип действия
Вентиль ВВ-3 состоит из литого корпуса, внутри которого расположен клапанный механизм, и электромагнитной катушки (включающей обмотку и якорь).
В обесточенном состоянии: Под действием пружины впускной клапан закрыт, а выпускной открыт (сжатый воздух не поступает в систему).
При подаче напряжения: Магнитное поле втягивает якорь, который переключает клапаны — впускной открывается, обеспечивая подачу воздуха в цилиндр привода, а выпускной закрывается.
При снятии напряжения: Система мгновенно возвращается в исходное состояние, сбрасывая отработанный воздух через выпускное отверстие увеличенного сечения (19 мм²).
Часто задаваемые вопросы (FAQ)
Для чего вентилю ВВ-3 такое большое выпускное сечение (19 мм²)? Это критически важно для быстродействия пневматики. Большая площадь выпускного прохода позволяет почти мгновенно сбросить давление из рабочей полости цилиндра, что обеспечивает быстрый возврат механизмов в исходное положение.
Можно ли использовать ВВ-3 на открытом воздухе? Исполнение У3 предполагает эксплуатацию в помещениях или объемах (кузовах тепловозов), где колебания температуры и влажности существенно не отличаются от наружных, но исключено прямое воздействие осадков и солнечной радиации.
Какие запчасти чаще всего требуются для обслуживания? Наиболее востребованными позициями являются катушка электромагнита и комплект резиновых уплотнений (манжет), обеспечивающих герметичность клапанов.
Как подобрать вентиль под конкретное напряжение? При заказе необходимо указывать номинальное напряжение бортовой сети вашего оборудования (например, ВВ-3 75В для магистральных тепловозов или ВВ-3 110В для промышленных сетей).

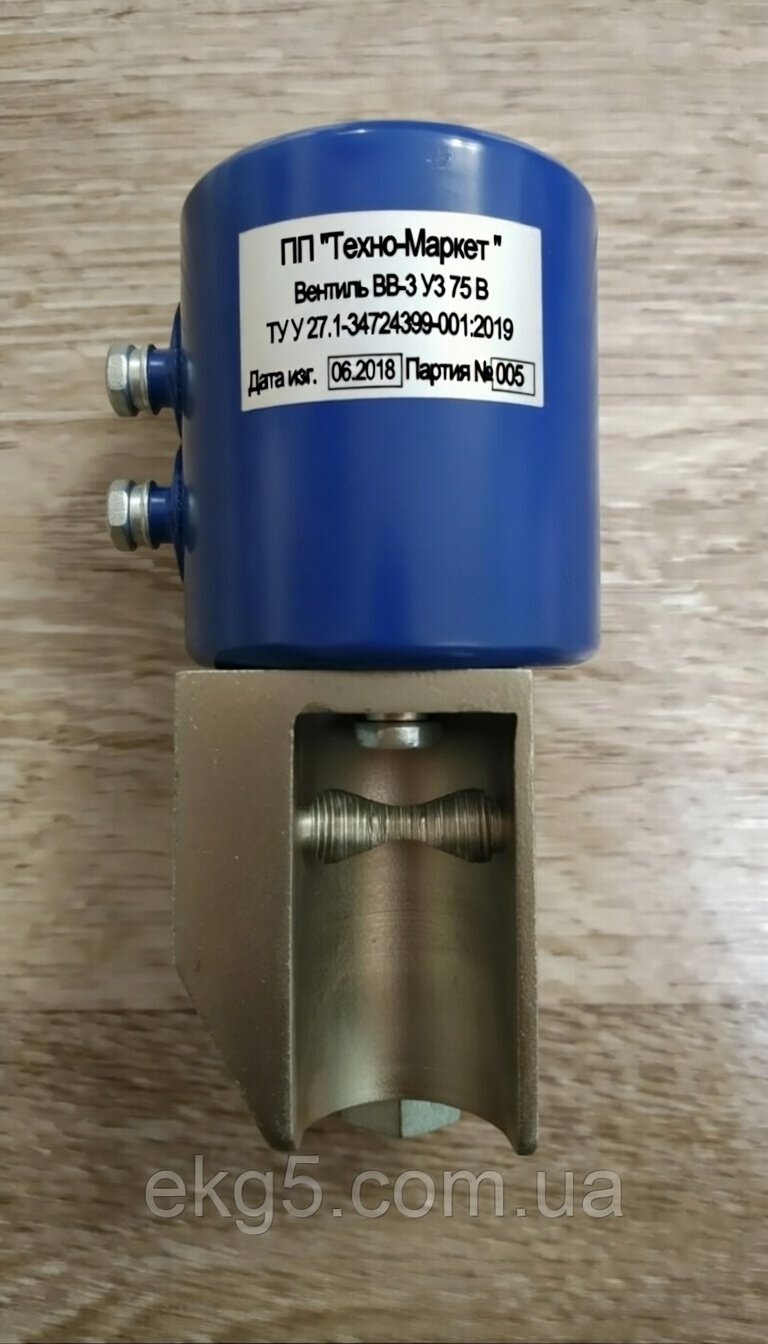

Вентиль ВВ-3 У3
(2ТХ.999.007, БИЛТ.677139.003) предназначены для дистанционного (электрического) управления пневматического привода тепловоза и промышленных установок.
Вентили электропневматические Предназначены для дистанционного (электрического) управления пневматического привода тепловоза и промышленных установок.
| Серия, тип | Краткая характеристика | |
ВВ-3 | Номинальное напряжение постоянного тока , В Давление воздуха ,МПа Сечение впускного прохода не менее , мм² Сечение выпускного прохода не менее , мм² Масса, кг. Климатическое исполнение | 12 ;24; 50;75;110;220 0,5 8 19 2,2 У3,Т3 |
Габаритно присоединительные размеры
