Описание

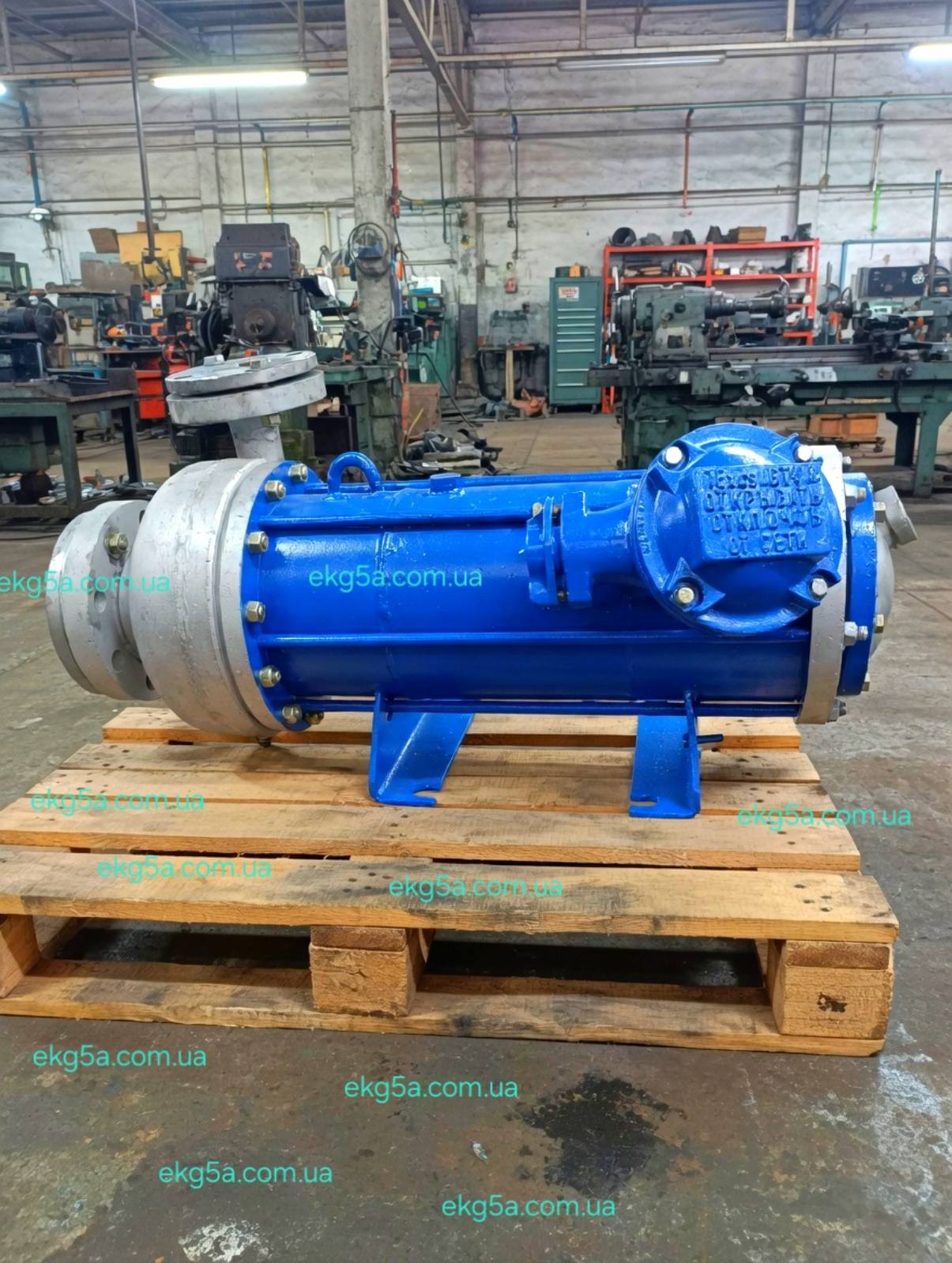

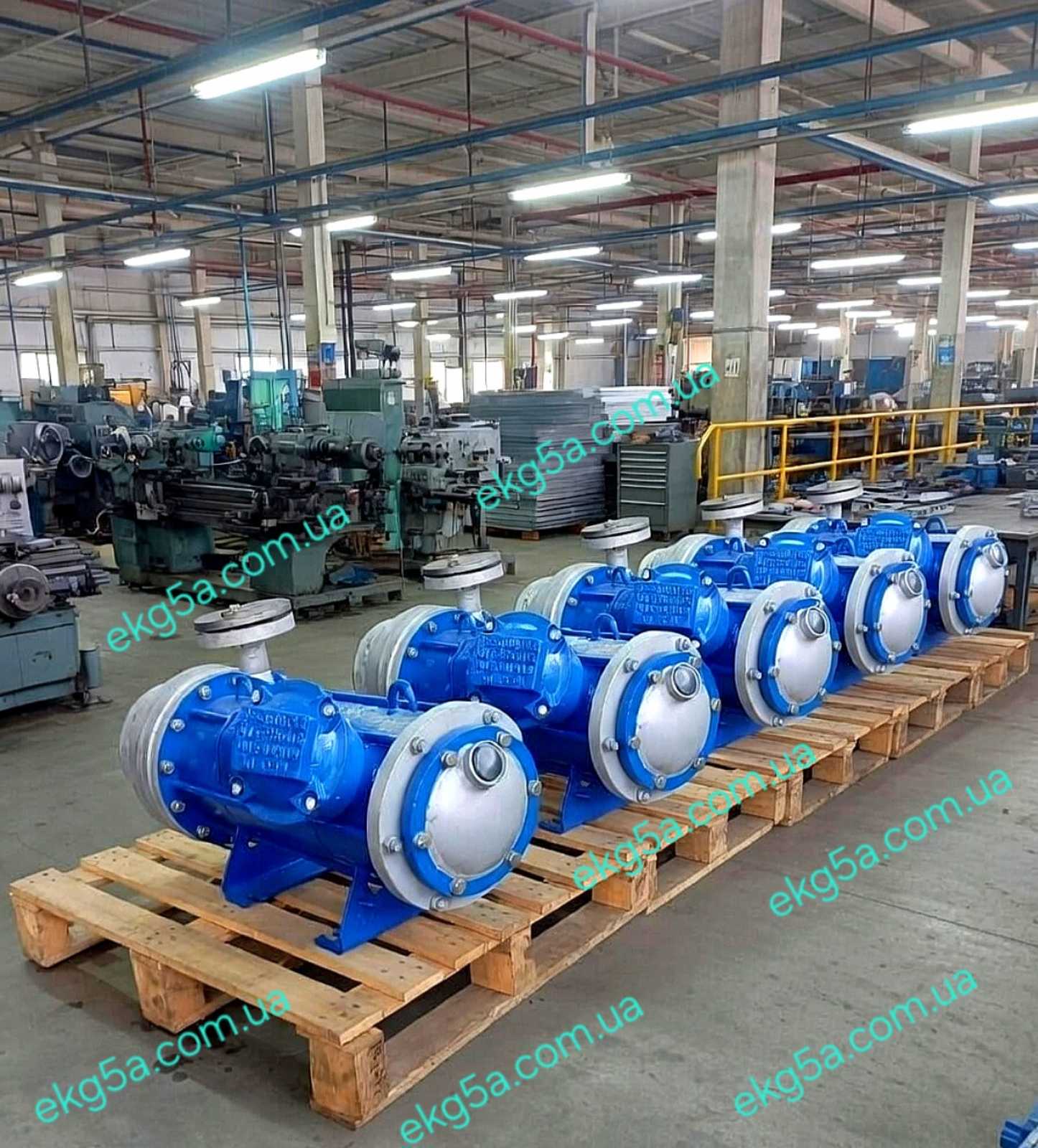

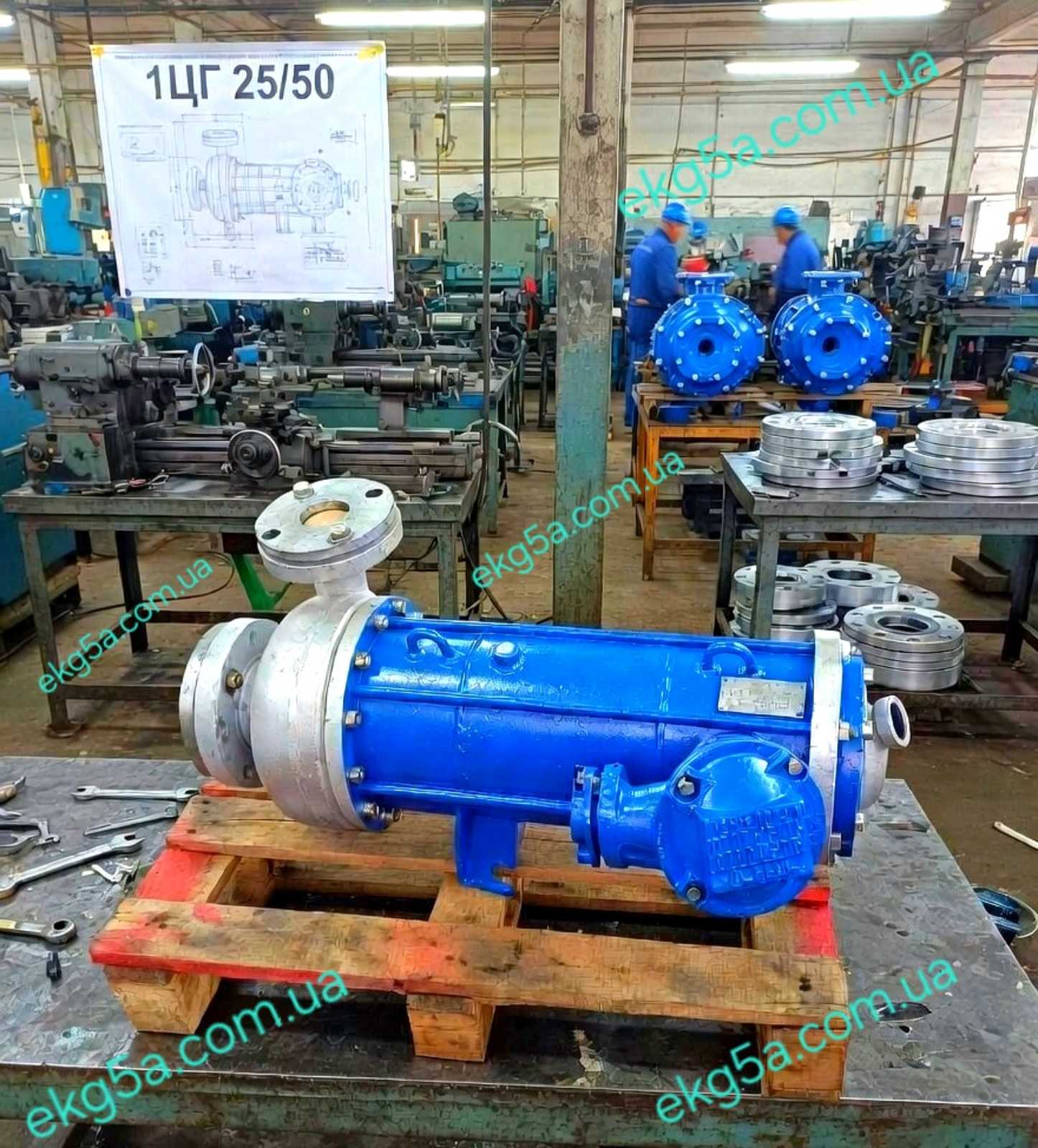

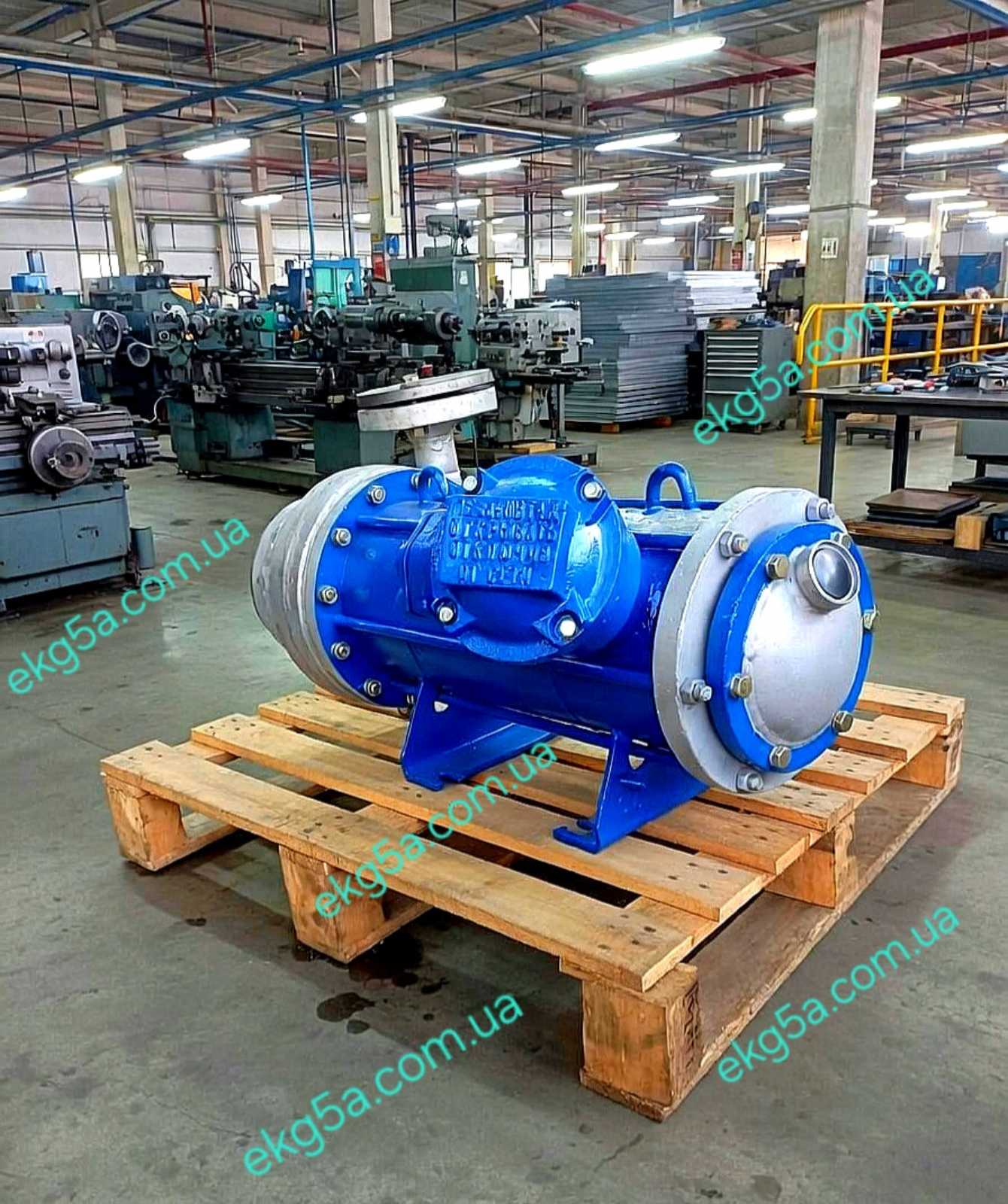

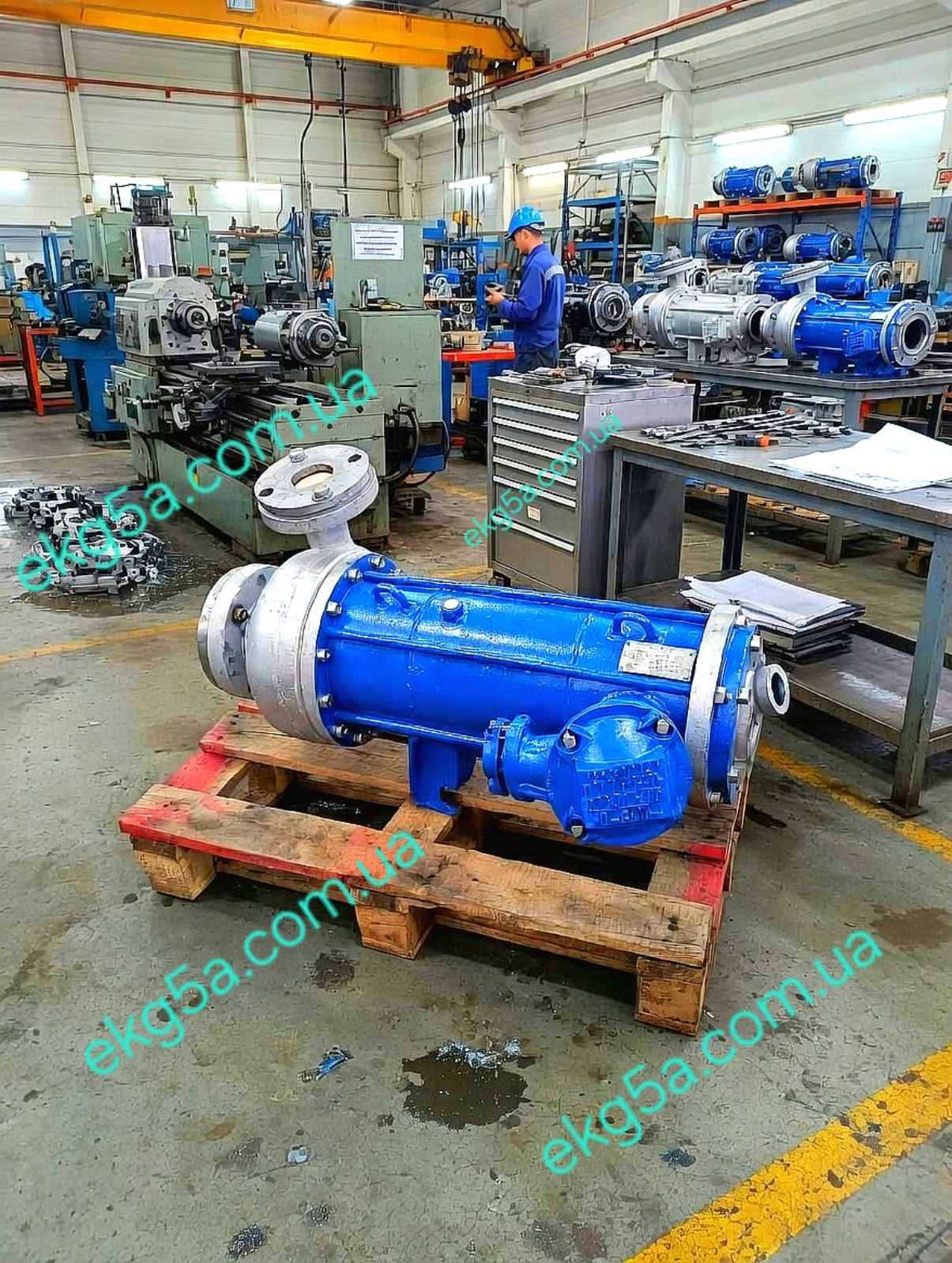

Насосы ЦГ, 1ЦГ, 2ЦГ, 3ЦГ, 4ЦГ, 5ЦГ
— герметичные
Производство • Контроль качества • Экспорт по миру
Преимущества наших насосов
Полный контроль на всех этапах производства
Собственное конструкторское бюро
Тестирование под нагрузкой перед отгрузкой
Экспорт в страны СНГ и любые страны мира
Организация логистики до вашего склада
Изготовление по техническому заданию заказчика
—
Назначение и особенности конструкции
Герметичные центробежные насосы серии ЦГ
— надежное решение для перекачивания сложных и опасных сред.
Тип исполнения:
горизонтальные, с осевым подводом и спиральным отводом рабочей жидкости.
Предназначены для перекачивания:
сжиженных газов
химически активных и агрессивных жидкостей
взрывоопасных и токсичных веществ
нейтральных жидкостей (включая пищевые среды)
веществ, пары которых образуют взрывоопасные смеси с воздухом
Плотность перекачиваемых сред: 600 — 1800 кг/м³
Виды перекачиваемых герметичными насосами сред:
Вид перекачиваемой среды | Разновидности перекачиваемых сред |
Вода | Водопроводная вода, морская вода, горячая вода |
Газы сжиженные | Фреон, этан, аммиак жидкий, пропан |
Кислоты минеральные и органические | Азотная (до 70%), борная (до 10%), уксусная, лимонная |
Щелочные основания | аммиак, гидроокись кальция, едкое кали |
Соли минеральных кислот | Хлористый натрий, сульфат аммония |
Нефтепродукты | Масло, бензин, керосин, уайт-спирит |
Эфиры, углеводороды | Этилацетат, уксусный эфир, бензол, скипидар |
Спирты | Этиловый, метиловый; глицерин |
Условные обозначения: например, ЦГ ПП/НН Гр – МД – КИ – У2, где:
Ц — Центробежный
Г — Герметичный
ПП — Подача, м3/ч
НН — Напор, м
Гр — Группа исполнения проточной части насоса
МД — Мощность двигателя, кВт
КИ — Категория исполнения насосов (1-6)
У2 — Климатическое исполнение и категория размещения
—
Технические характеристики
Содержание твердых включений: не более 0,2% по массе
Размер твердых неабразивных частиц: до 0,2 мм
Кинематическая вязкость: от 5 до 40 сСт
Удельная теплоемкость: не менее 0,6 ккал/кг·°С
Климатическое исполнение: У2
Основные технические характеристики и размеры насосов типов ЦГ, 1ЦГ, 2ЦГ, 3ЦГ, 4ЦГ, 5ЦГ
Типоразмер насосного агрегата | Исполнение | Параметры насосного агрегата | Размеры насосного агрегата, мм | Температура жидкости, °CС | ||||||||||
|
| Q, м3/ч | Н, м | КЗ, м | Р, кГс/см2 | Nд, кВт | м, кг | L | В | Н | Dy | Dy1 | Тмин | Тмах |
Насосные агрегаты типов ЦГ 6,3; ЦП2,5 (группы А, К, К1, Е), плотность жидкости -1600 кг/мЗ | ||||||||||||||
ЦГ6,3-20К-1,1-1(4) | 1,4 | 6,3 | 20,0 | 0,9 | 16,0 | 1,1 | 70 | 560 | 375 | 280 | 50 | 32 | -40 | +50 |
ЦГ6,3-20К-1,1-2(5) | 2,5 | 6,3 | 20,0 | 0,9 | 16,0 | 1,1 | 75 | 560 | 375 | 280 | 50 | 32 | -40 | +100 |
ЦГ6,3-20К-1,1-3(6) | 3,6 | 6,3 | 20,0 | 0,9 | 16,0 | 1,1 | 70 | 560 | 375 | 280 | 50 | 32 | +100 | +360 |
ЦГ6,3-32К-2,2-1(4) | 1,4 | 6,3 | 32,0 | 0,9 | 16,0 | 2,2 | 79 | 620 | 385 | 290 | 50 | 32 | -40 | +50 |
ЦГ6,3-32К-2,2-2(5) | 2,5 | 6,3 | 32,0 | 0,9 | 16,0 | 2,2 | 86 | 620 | 385 | 290 | 50 | 32 | -40 | +100 |
ЦГ6,3-32К- 2,2-3(6) | 3,6 | 6,3 | 32,0 | 0,9 | 16,0 | 2,2 | 79 | 620 | 385 | 290 | 50 | 32 | +100 | +360 |
1ЦП2,5-50К-4-Ц4) | 1,4 | 12,5 | 50,0 | 1,0 | 16,0 | 4,0 | 105 | 710 | 385 | 340 | 50 | 32 | -40 | +50 |
1ЦП2,5-50К-4-2(5) | 2,5 | 12,5 | 50,0 | 1,0 | 16,0 | 4,0 | 100 | 707 | 400 | 340 | 65 | 32 | -40 | +100 |
1ЦП2,5-50К-4-3(6) | 3,6 | 12,5 | 50,0 | 1,0 | 16,0 | 4,0 | 115 | 785 | 415 | 340 | 65 | 32 | +100 | +360 |
Насосные агрегаты типа ЦГ25-12,5 (группы А, К, K1, Е), плотность жидкости -1800 кг/ мЗ | ||||||||||||||
ЦГ25/12.5К-ЗБ-1(4) | 1,4 | 25,0 | 12,5 | 1,0 | 16,0 | 3,0 | 130 | 700 | 430 | 390 | 65 | 32 | -40 | +50 |
ЦГ25/12.5К-ЗБ-2(5) | 2,5 | 25,0 | 12,5 | 1,0 | 16,0 | 3,0 | 130 | 755 | 401 | 340 | 65 | 32 | -40 | +100 |
ЦГ25/12.5К-ЗБ-3(6) | 3,6 | 25,0 | 12,5 | 1,0 | 16,0 | 3,0 | 130 | 755 | 401 | 340 | 65 | 32 | +100 | +360 |
ЦГ25-20К-3-1(4) | 1,4 | 25,0 | 20,0 | 1,0 | 20,0 | 3,0 | 98 | 695 | 400 | 288 | 80 | 50 | -50 | +50 |
ЦГ25-20К-3-2(5) | 2,5 | 25,0 | 20,0 | 1,0 | 20,0 | 3,0 | 98 | 695 | 400 | 288 | 80 | 50 | -50 | +100 |
ЦГ25-20К-3-3(6) | 3,6 | 25,0 | 20,0 | 1,9 | 20,0 | 3,0 | 100 | 695 | 400 | 288 | 80 | 50 | +100 | +360 |
2ЦГ25-50К-5,5-1(4) | 1,4 | 25,0 | 50,0 | 1,5 | 16,0 | 5,5 | 140 | 730 | 430 | 370 | 80 | 40 | -40 | +50 |
2ЦГ25-50К-5,5-2(5) | 2,5 | 25,0 | 50,0 | 1,5 | 16,0 | 5,5 | 140 | 730 | 430 | 370 | 80 | 40 | -40 | +100 |
2ЦГ25-50К-5,5-3(6) | 3,6 | 25,0 | 50,0 | 1,8 | 16,0 | 5,5 | 150 | 730 | 430 | 370 | 80 | 40 | +100 | +360 |
1ЦГ25-80К-11-1(4) | 1,4 | 25,0 | 80,0 | 1,8 | 16,0 | 11,0 | 170 | 885 | 460 | 420 | 80 | 40 | -40 | +50 |
1ЦГ25-80К-11-2(5) | 2,5 | 25,0 | 80,0 | 1?8 | 16,0 | 11,0 | 175 | 885 | 495 | 420 | 80 | 40 | -40 | +100 |
1ЦГ25-80К-11-ЗХ6)_ | 3,6 | 25,0 | 80,0 | 1,8 | 16,0 | 11,0 | 220 | 1100 | 470 | 420 | 80 | 40 | +100 | +360 |
ЦГ50-12,5К-5,5Б-1(4) | 1,4 | 50,0 | 12,5 | 1,0 | 16,0 | 5,5 | 160 | 800 | 470 | 370 | 100 | 50 | -40 | +50 |
4ЦГ50-50К-11-1(4) | 1,4 | 50,0 | 50,0 | 2,3 | 16,0 | 11,0 | 160 | 875 | 445 | 370 | 100 | 50 | -40 | +50 |
4ЦГ50-50К-П-2(5) | 2,5 | 50,0 | 50,0 | 2,3 | 16,0 | 11,0 | 160 | 875 | 445 | 370 | 100 | 50 | -40 | +100 |
4ЦГ50-50К-11-5С | 5С | 50,0 | 50,0 | 2,3 | 50,0 | 11.0 | 165 | 875 | 480 | 370 | 100 | 50 | -40 | +100 |
4ЦГ50-50К-11-3 | 3,6 | 50,0 | 50,0 | 2,5 | 16,0 | 11,0 | 165 | 900 | 460 | 370 | 100 | 50 | +100 | +360 |
4ЦГ50-50К-11-6С | 6С | 50,0 | 50,0 | 2,3 | 50,0 | 11,0 | 185 | 1080 | 500 | 390 | 100 | 50 | +100 | +360 |
5ЦГ50-80К-18,5М-4Л | 4 | 50,0 | 80,0 | 2,2 | 50,0 | 18,5 | 280 | 940 | 585 | 445 | 100 | 50 | -100 | +50 |
4ЦГ50-80К-22-1(4) | 1,4 | 50,0 | 80,0 | 2,2 | 50,0 | 22.0 | 280 | 960 | 590 | 445 | 100 | 50 | -40 | +50 |
4ЦГ50-80К-22-2(5) | 2,5 | 50,0 | 80,0 | 2,2 | 50,0 | 22.0 | 280 | 960 | 590 | 445 | 100 | 50 | -40 | +100 |
4ЦГ50-80К-22-3(6) | 3,6 | 50,0 | 80,0 | 2,2 | 50,0 | 22.0 | 345 | 1150 | 590 | 500 | 100 | 50 | +100 | +360 |
ЦГ50-125-37-2(5) | 2,5 | 50,0 | 125 | 2,2 | 50,0 | 37.0 | 345 | 1030 | 620 | 460 | 100 | 50 | -40 | +100 |
1ЦГ100-32К-11-1(4) | 1,4 | 100 | 32,0 | 3,5 | 16,0 | 11.0 | 190 | 880 | 480 | 380 | 125 | 80. | -40 | +50 |
1ЦГ100-32К-11-2(5) | 2,5 | 100 | 32,0 | 3,5 | 16,0 | 11.0 | 190 | 880 | 480 | 380 | 125 | 80 | -40 | +100 |
1 ЦП 00-32К-11-3(6) | 3,6 | 100 | 32,0 | 3,5 | 16,0 | 11.0 | 205 | 920 | 500 | 380 | 125 | 80 | +100 | +360 |
1ЦГ100-32К-П-6С | 6С | 100 | 32,0 | 3,5 | 50,0 | 11.0 | 235 | 1080 | 530 | 397 | 125 | 80 | +100 | +360 |
2ЦП00-80К-37-1(4) | 1.4 | 100 | 80 | 3,0 | 50 | 37 | 330 | 1070 | 600 | 470 | 125 | 65 | -40 | +50 |
2ЦГ100-80К-37-2(5) | 2,5 | 100 | 80 | 3,0 | 50 | 37 | 340 | 1090 | 610 | 470 | 125 | 65 | -40 | +100 |
2ЦГ100-80К-37-3(б) | 3,6 | 100 | 80 | 3,3 | 50 | 37 | 410 | 1275 | 610 | 475 | 125 | 65 | +100 | +360 |
4ЦП100-125К-55М-4Л | 4 | 100 | 125 | 2,0 | 50 | 55 | 450 | 1165 | 810 | 485 | 125 | 65 | -70 | +30 |
—
Конструкция и исполнение
Моноблочное исполнение — насос и двигатель в едином корпусе
Асинхронный трёхфазный электродвигатель
Передача вращения через электромагнитную муфту
Смазка и охлаждение — сама перекачиваемая жидкость
Исполнение:
общепромышленное
взрывозащищённое (исполнение «Е»)
—
Области применения
Насосы серии ЦГ применяются в отраслях:
химическая и нефтехимическая промышленность
газовая и нефтяная отрасль
пищевые и мясомолочные предприятия
холодильные установки
топливно-энергетический комплекс
работа со сжиженными газами и опасными жидкостями всех классов
Характеристика перекачиваемых сред:
Исполнение насосов | Исполнение по материалам проточной части | Температура перекачиваемой среды | Давление в корпусе насоса, кГс/см2 | Плотность перекачиваемой среды, кг/мЗ |
1 | А,К,Е | от-40°C до + 40°C | 16 | 1600 |
1Л | А | 700 | ||
2 | А,К,Е | от + 40°C до +100°C | 16 | 1600 |
2Л | А | 700 | ||
3 | К,Е | от+100°C до +250°C | 16 | 1600 |
3 | А | от+100°C до +360°C | ||
4 | А,К,Е | от-40°C до + 40°C | 50 | 1600 |
4Л | А | 700 | ||
5 | А,К,Е | от + 40°C до +100°C | 50 | 1600 |
5Л | А,К,Е | 700 | ||
6 | К,Е | от+100°C до +250°C | 50 | 1600 |
6 | А | от+100°C до +360°C |
Материалы исполнения проточной части насосов типа ЦГ:
Исполнение К-сталь хромоникелевая 12Х18Н10Т; сталь хромоникелевая 12Х18Н9ТЛ
Исполнение К1 — сталь хромоникелевая 12Х21Н5Т; сталь хромоникелевая 08Х21Н5ТЛ; силицированный графит марки СГ-Т; графитофторопласт марки КБ; фторопласт Ф-4,0
Исполнение Е — сталь хромоникельмолибденовая 10Х17Н13М2Т; фторопласт Ф-4,0; графитофторопласт KB; сталь хромоникельмолибденовая 10Х18Н12МЗТЛ; силицированный графит марки СГ-Т
Исполнение А — сталь углеродистая; сталь хромоникелевая 12Х18Н10Т; силицированный графит марки СГ-Т; графитофторопласт марки KB; паронит ПОН
—
Почему выбирают нас
✔ Полный цикл производства
✔ Изготовление по требованию и чертежам заказчика
✔ Индивидуальная комплектация
✔ Гарантийное и постгарантийное обслуживание
✔ Поддержка при монтаже и вводе в эксплуатацию
—
🌍 Экспорт в страны СНГ и по всему миру
📌 Готовы разработать индивидуальное решение под вашу технологию.
—
Pumps TS, 1TS, 2TS, 3TS, 4TS, 5TS
—
sealedProduction
• Quality control • Worldwide export
Advantages of our pumps
Full control at all stages of productionIn-house design bureau
Load testing before shipment
Export to CIS countries and any country in the world
Organisation of logistics to your warehouse
Manufacturing according to customer specifications
—
Purpose and design features
Sealed centrifugal pumps of the CG series are a reliable solution for pumping complex and hazardous media.
Design type: horizontal, with axial inlet and spiral outlet of the working fluid.
Designed for pumping:liquefied gaseschemically active and aggressive liquidsexplosive and toxic substancesneutral liquids (including food media)substances whose vapours form explosive mixtures with air
Density of pumped media: 600–1800 kg/m³
—
Technical characteristics
Solid content: no more than 0.2% by mass
Size of solid non-abrasive particles: up to 0.2 mm
Kinematic viscosity: from 5 to 40 cSt
Specific heat capacity: not less than 0.6 kcal/kg·°CClimatic version: U2
—
Design and construction
Monoblock design — pump and motor in a single housing
Asynchronous three-phase electric motor
Rotation transmission via electromagnetic clutch
Lubrication and cooling — the pumped liquid itself
Design:general industrialexplosion-proof (design ‘E’)
—
Areas of applicationCG series pumps are used in the following industries:chemical and petrochemical industrygas and oil industryfood and meat and dairy enterprisesrefrigeration plantsfuel and energy complexworking with liquefied gases and hazardous liquids of all classes
—
Why choose us
✔ Full production cycle
✔ Manufactured to customer requirements and drawings
✔ Customised configuration
✔ Warranty and post-warranty service
✔ Support during installation and commissioning
—
🌍 Export to CIS countries and worldwide
📌 We are ready to develop a customised solution for your technology.
—
