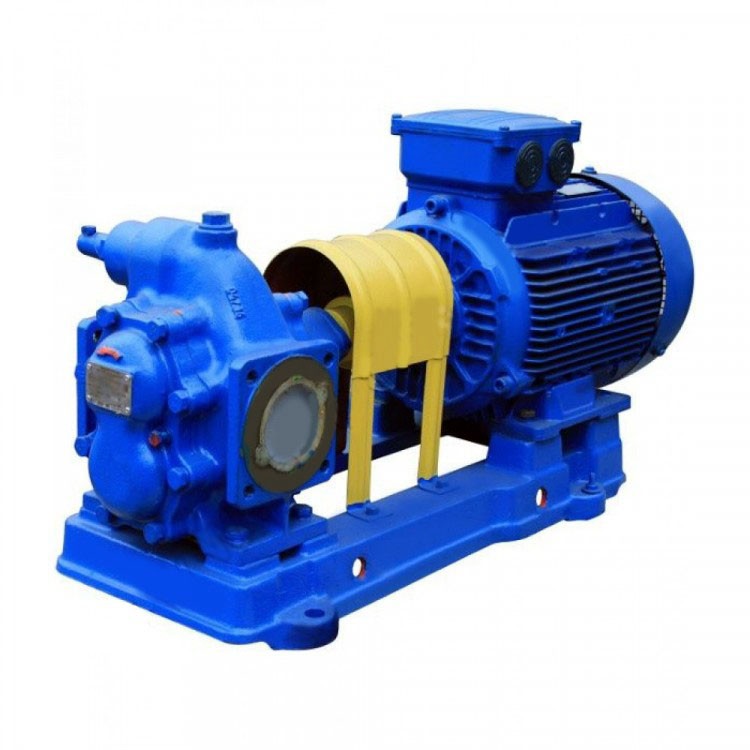

Насос Ш 40-4-19/4.

Pump Ш 40-4-19/4

Насосы Ш 40-4-19,5-4 представляют собой шестеренные насосы и электронасосные агрегаты, объемного типа, на их основе предназначенные для перекачивания нефтепродуктов, а именно таких, как масла, дизельного топлива, мазута и других жидкостей, а также для подачи мазута в котельных, обладающих смазывающей способностью по отношению к проточной части насоса, и не имеющих механических примесей.

В качестве привода насоса типа Ш40-40-19,5-4, используют трехфазные асинхронные электродвигатели. Для насосов Ш 40 это, как правило, 7,5 и 5,5 кВт с числом оборотов равным 1000 об/мин.

В качестве рабочего органа насосе Ш 40-4-19,5-4 выступают два ротора ведущий и ведомый, а именно шестерни, при вращении которых на стороне всасывания создается разряжение, в результате чего жидкость под перепадом давления (атмосферного и на всасывании насоса) заполняет пространство между зубьями шестерен и перемещается в сторону нагнетания, а затем вытесняется в нагнетательный патрубок насоса.

Насосы Ш40-4, снабжены предохранительными клапанами, предотвращающими повышение давления в трубопроводе выше допустимого. Предохранительный клапан насоса Ш 40, отрегулирован на заводе на давление полного перепуска, не превышающем давление на входе более чем 1,5 раз.

Насосы Ш40 4, выпускаются в различных исполнениях по материалу основных деталей гидравлической части: без индекса — из чугуна СЧ20, с индексом Б — из бронзы.

Насосы Ш, (агрегат Ш) устанавливаются на раму, и соединяют с электродвигателем посредством муфты. При моноблочной конструкции когда, насос и электродвигатель смонтированы на фонаре, в названии насоса присутствует буква «Ф».

Насос серии Ш 40 имеют внутренние опоры скольжения, которые смазываются перекачиваемой средой.

Шестерни данного насоса прямозубые.

Насос Ш 40, как насос объемного типа — обладает самовсасывающей способностью, с допускаемой вакуумметрической высотой всасывания составляющей 5 м при вязкости перекачиваемой среды порядка 0,75 см2/с.

Условное обозначение электронасосных агрегатов Ш 40-4-19,5/4Б-10 :

Ш — насос шестеренный;

40-4 обозначение насоса

19,5 — подача агрегата (м3/час);

4- рабочее давление агрегата (кГс/см2);

Б — условное обозначение материала гидравлической части насоса (без буквы материал проточной части —   чугун);

-10 — модификация исполнения по электродвигателю;

У- климатическое исполнение.

3- категория размещения.

Характеристики  и установочные параметры насоса Ш-40 приведены в прилагаемых таблицах.

Pumps Ш 40-4-19.5-4 are gear pumps and electric pump units, of the positive displacement type, designed on their basis for pumping petroleum products, namely oil, diesel fuel, fuel oil and other liquids, as well as for supplying fuel oil in boiler houses that have lubricity in relation to the flow part of the pump and do not have mechanical impurities.

Three-phase asynchronous electric motors are used to drive the pump type Ш40-40-19.5-4. For Sh 40 pumps this is usually 7.5 and 5.5 kW with a speed of 1000 rpm.

The working body of the Sh 40-4-19.5-4 pump consists of two rotors, the driving and driven ones, namely gears, during the rotation of which a vacuum is created on the suction side, as a result of which the liquid under the pressure difference (atmospheric and at the pump suction) fills the space between the gear teeth moves towards the discharge side, and is then forced into the discharge pipe of the pump.

Sh40-4 pumps are equipped with safety valves that prevent pressure in the pipeline from increasing above the permissible level. The safety valve of the pump Ш 40 is adjusted at the factory to a full bypass pressure not exceeding the inlet pressure by more than 1.5 times.

Sh40 4 pumps are produced in various designs depending on the material of the main parts of the hydraulic part: without an index — from SCh20 cast iron, with an index B — from bronze.

Pumps Ш (unit Ш) are installed on the frame and connected to the electric motor via a coupling. With a monoblock design, when the pump and electric motor are mounted on a lantern, the pump name contains the letter “F”.

The Sh 40 series pumps have internal sliding bearings, which are lubricated by the pumped medium.

The gears of this pump are spur-cut.

The Sh 40 pump, as a positive displacement pump, has self-priming ability, with an allowable vacuum suction height of 5 m and a viscosity of the pumped medium of the order of 0.75 cm2/s.

Symbol for electric pump units Ш 40-4-19.5/4Б-10:

Ш — gear pump;

40-4 pump designation

19.5 — unit flow (m3/hour);

4 — operating pressure of the unit (kgf/cm2);

B — symbol of the material of the hydraulic part of the pump (without the letter, the material of the flow part is cast iron);

-10 — modification of the electric motor;

U — climatic version.

3rd category of accommodation.

The characteristics and installation parameters of the Sh-40 pump are given in the attached tables.
