Описание

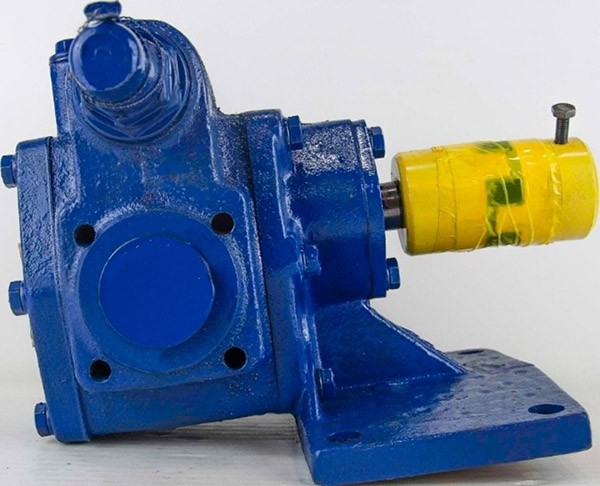

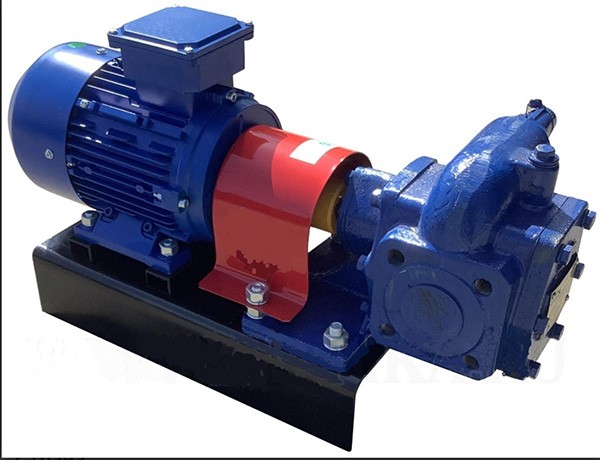

Насос НМШ 5-25 – это шестеренный насос, предназначенный для перекачки высоковязких, самосмазывающихся жидкостей. Он широко применяется для транспортировки различных нефтепродуктов, таких как дизельное топливо, мазут, смазочные масла, а также жидкостей для химической и пищевой промышленности. Насос может работать с лакокрасочными материалами, клеями и другими веществами, которые не содержат абразивных примесей.
Технические характеристики насоса НМШ 5-25
| Маркировка насоса | Характеристики НМШ 5-25 | ||||||
| Р, кВт | N, об/мин | Вязкость, сСт | Подача, м³/ч | p, атм | p полного перепуска, атм | Самовсасывание, м | |
| НМШ 5-25-2,5/6 | 1,5 | 1000 | 1,8-280 | 2,5 | 6 | 9 | 5 |
| 2,2 | 6-600 | ||||||
| 3 | 6-600 | ||||||
| НМШ 5-25-4/4 | 1,5 | 1500 | 1,8-280 | 4 | 4 | 6 | |
| 2,2 | 6-600 | ||||||
| 3 | 75-1500 | ||||||
| НМШ 5-25-4/10 | 3 | 10 | 15 | ||||
| 4 | |||||||
| НМШ 5-25-4/25 | 5,5 | 25 | 37,5 | ||||
Гидравлические характеристики насоса НМШ 5-25
В таблице ниже представлены габаритные размеры насоса НМШ 5-25 и его агрегата, что позволяет использовать её для проектирования платформы. Дополнительно указаны размеры входных и выходных отверстий, что облегчает установку фланцев и присоединение трубопровода. По запросу компания «Техно-Маш» может укомплектовать агрегат фланцами стандартных размеров или разработанными индивидуально в соответствии с техническими характеристиками системы.
Габаритные размеры и вес семейства насосов НМШ 5-25
| Маркировка | Двигатель, кВт | d отверстий, мм | d вала, мм | Ширина шпонки, мм | m, кг | Габариты, мм | |||
| вход | выход | насос | агрегат | насос | агрегат | ||||
| НМШ 5-25-2,5/6-1 | 1,5 | 35 | 25 | 20 | 6 | 16 | 51,2 | 245х230х277 | 607х290х277 |
| НМШ 5-25-2,5/6-5 | 2,2 | 66,7 | 638х311х302 | ||||||
| НМШ 5-25-2,5/6-10 | 3 | 99 | 697х440х302 | ||||||
| НМШ 5-25-4,0/4-1 | 1,5 | 44,7 | 567х281х277 | ||||||
| НМШ 5-25-4,0/4-5 | 2,2 | 49,4 | 607х290х277 | ||||||
| НМШ 5-25-4,0/4-10 | 3 | 73 | 637х395х277 | ||||||
| НМШ 5-25-4/10-1 | 4 | 66,8 | 638х311х302 | ||||||
| НМШ 5-25-4/10-5 | 79 | 697х440х302 | |||||||
| НМШ 5-25-4/25-1 | 5,5 | 78,5 | 753х335х320 | ||||||
Габаритный чертеж шестеренного насоса НМШ 5-25
Ниже представлена таблица монтажных и габаритных размеров насоса НМШ 5-25 с двигателем, а также чертеж с указанием диаметров патрубков и фланцев в соответствии с техническим паспортом от компании «Техно-Маш». Все основные крепёжные размеры соответствуют габаритам советских аналогов, что упрощает их замену.
| b1 | b2 | b4 | D | D1 | D2 | D3 | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 |
| 105 | 100 | 18 | 135 | 130 | 45 | 39 | 100 | 78 | 32 | М16-7Н | 100 | 80 | 40 | М12-7Н |
Купить шестеренный насос НМШ 5-25 от прямого производителя
Заказать насос НМШ 5-25 можно в компании «Техно-Маш» — прямого производителя оборудования. Мы предлагаем гарантированное качество, подтверждённое Техническими условиями ТУ У 27.1-34724399-001: 2019. Наши насосы подходят для перекачки вязких и самосмазывающихся жидкостей в нефтехимической, лакокрасочной, пищевой и других отраслях. В «Техно-Маш» вы также получите профессиональную консультацию по выбору оборудования, подходящего для ваших производственных задач, а также конкурентные цены без посреднических наценок. Предоставляем гарантию 12 месяцов.
Обратитесь к нам для заказа или за дополнительной информацией, чтобы подобрать насос, отвечающий всем вашим требованиям.
