Насос КЦ 180/20
Общая информация

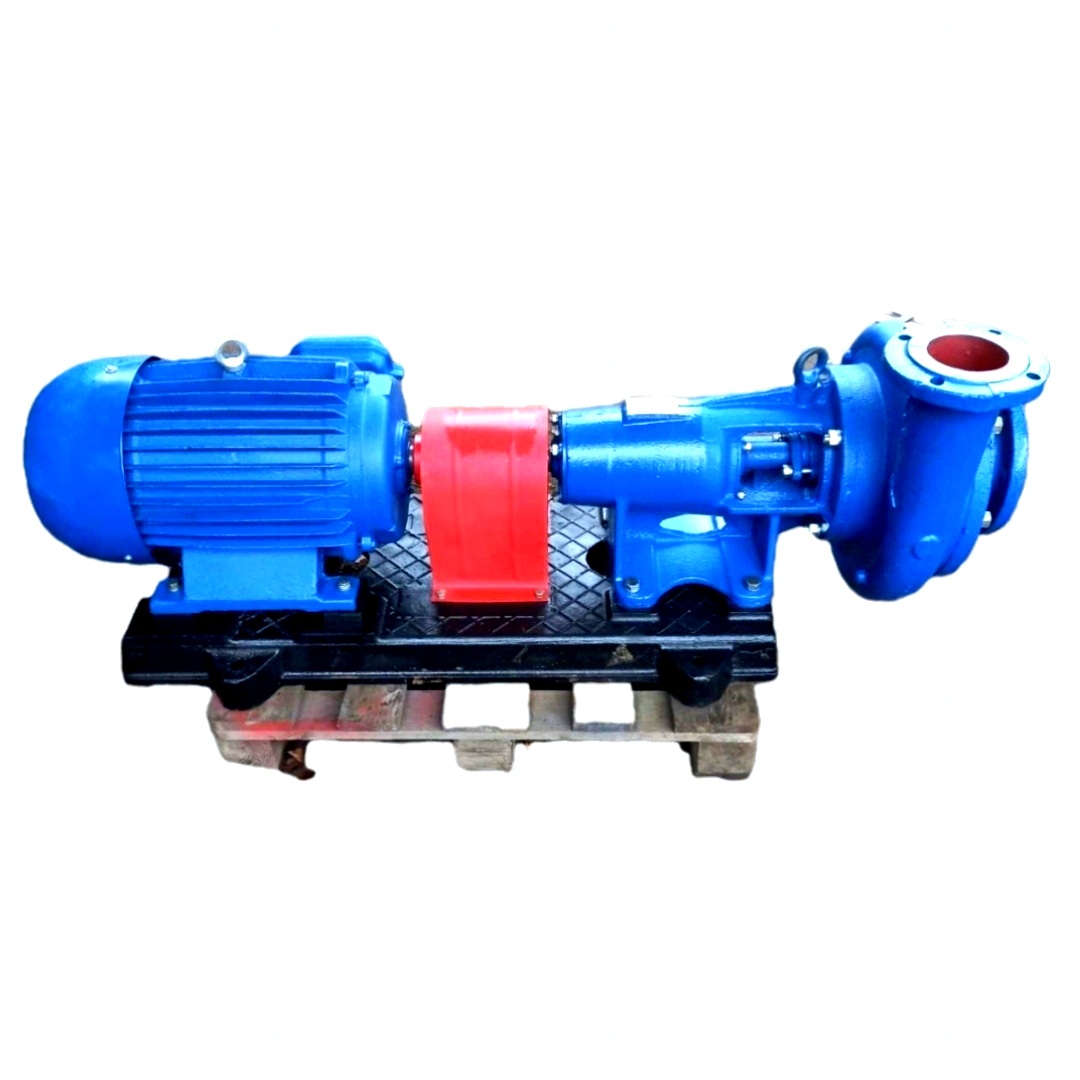

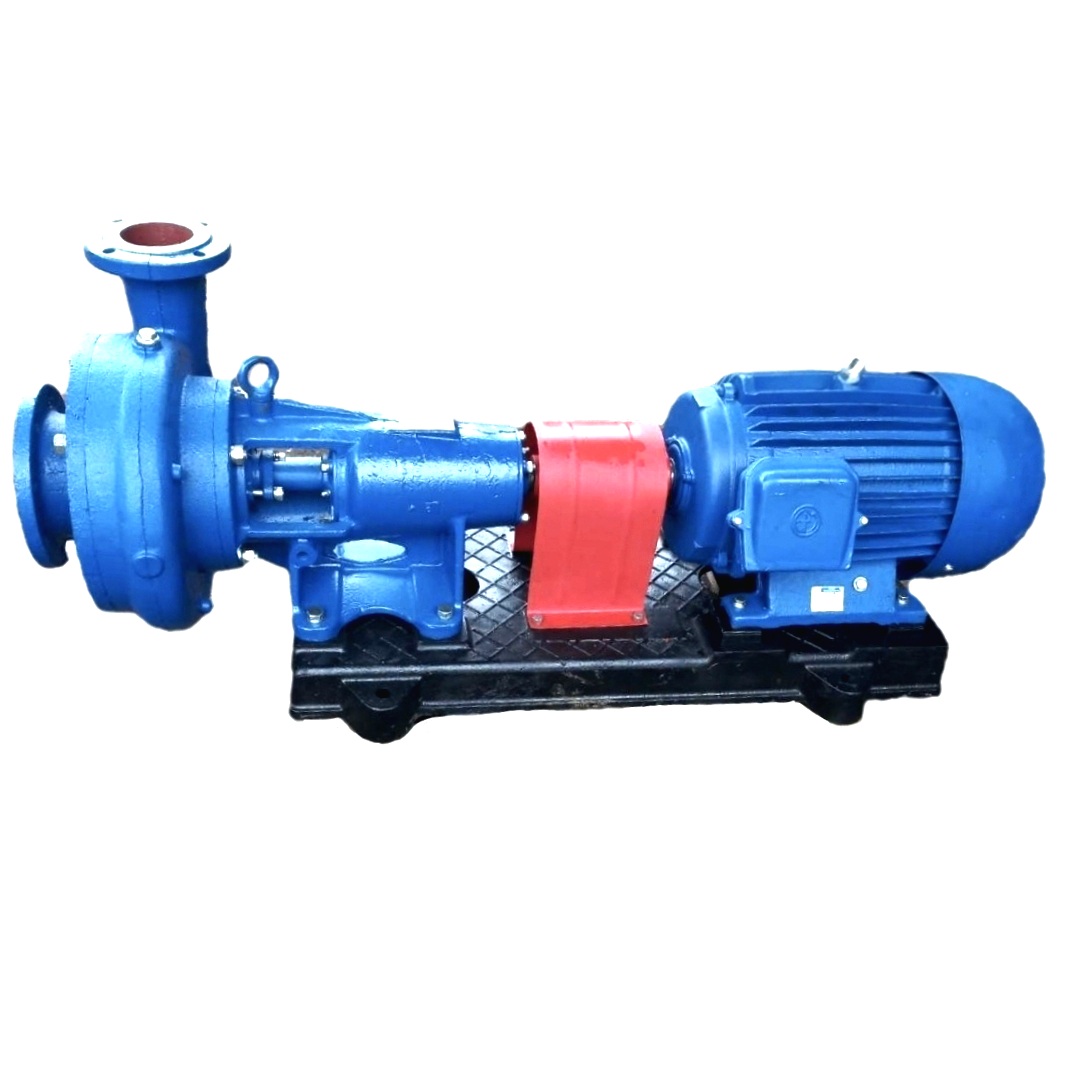

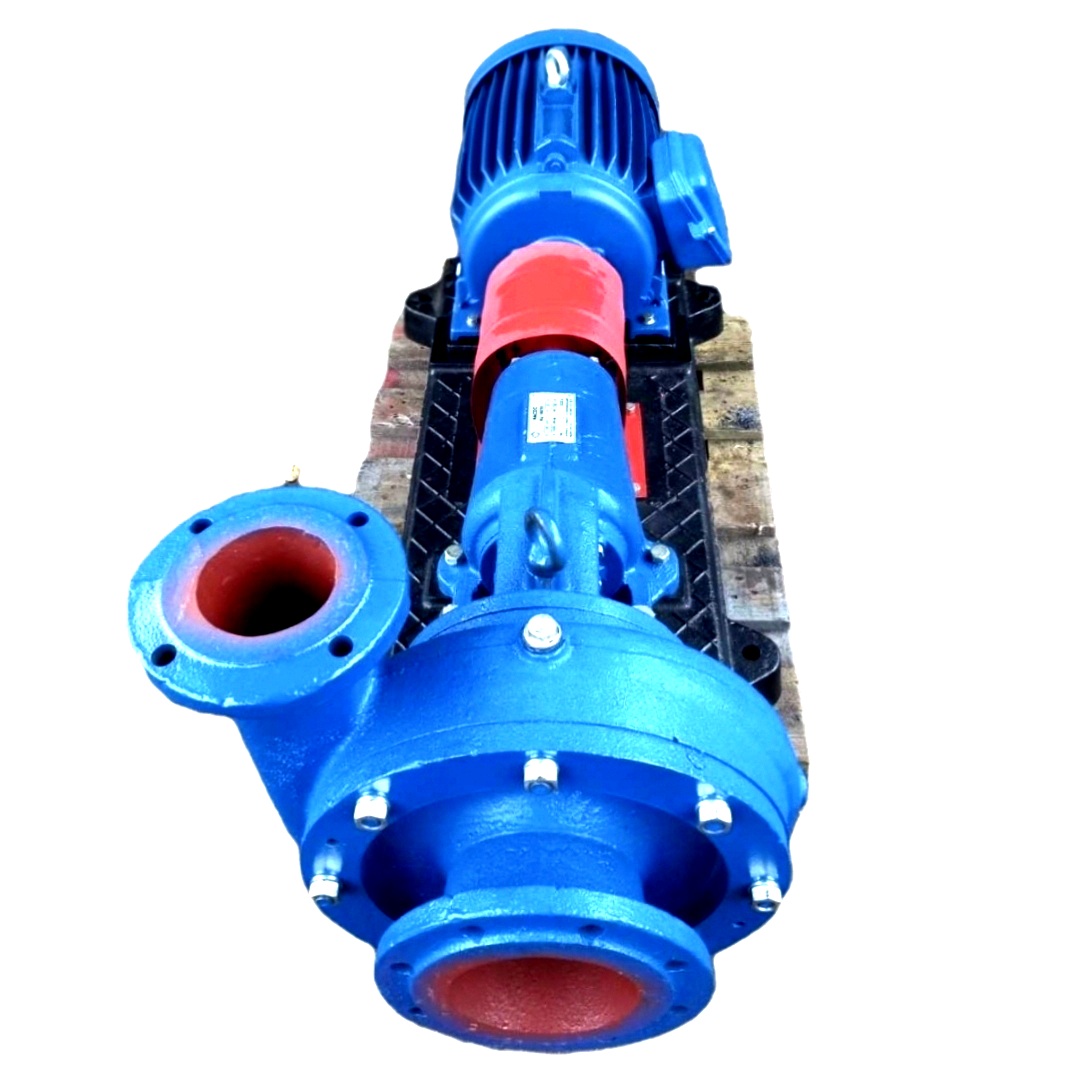

Насос КЦ 180/20
— консольный центробежный насос горизонтального исполнения, предназначенный для перекачивания чистой воды и технологических жидкостей (pH 6–9) без механических примесей крупнее 0,2 мм. Поставляется в составе насосного агрегата с электрическим двигателем мощностью 15–18,5 кВт, 1500 об/мин.
—
Технические характеристики
Производительность: 180 м³/ч
Напор: 20–25 м
Тип: консольный центробежный насос
Материал корпуса: СЧ-20
Температура среды: до 85 °C
Масса агрегата: ≤ 500 кг
Рабочее колесо: закрытого типа
Исполнение: горизонтальное, односторонний вход
—
Аббревиатура «КЦ»
КЦ — консольный центробежный насос.
Основные особенности насосов данного типа:
горизонтальное исполнение с опорными лапами;
консольное расположение рабочего колеса;
закрытое рабочее колесо;
стабильный напор и высокая надёжность;
применение в промышленных, коммунальных и нефтегазовых системах.
—
Сферы применения
Промышленность
технологическое водоснабжение;
охлаждающие системы металлургии;
нефтеперерабатывающие и химические предприятия;
системы пожаротушения.
Коммунальное хозяйство (ЖКХ)
водоснабжение и водоканалы;
тепловые сети;
перекачка холодной и горячей воды.
Нефтегазовая отрасль
закачка пластовой и сточной воды;
повышение пластового давления;
подача сточных и пресных промысловых вод.
Шахты
водоотведение в угольных и рудных шахтах.
Сельское хозяйство
водоснабжение ферм;
орошение и дренаж.

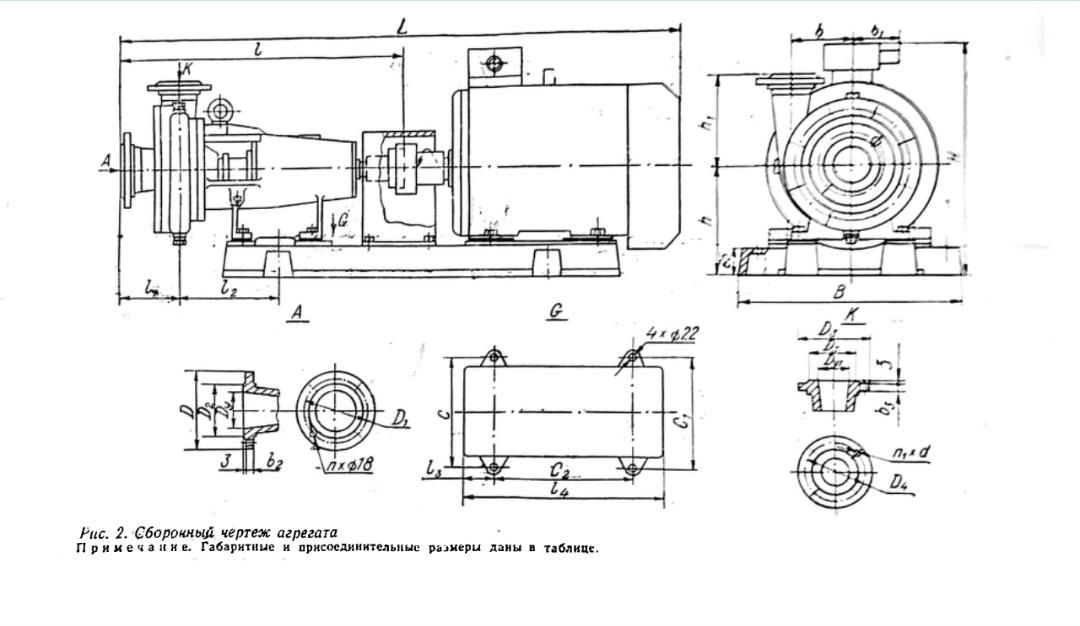

Посадочно-присоединительные размеры
Контроль качества производства
Каждый насос КЦ 180/20 проходит поэтапный контроль качества:
1. Контроль литой заготовки:
проверка структуры металла;
отсутствие раковин и дефектов;
геометрическая точность корпуса.
2. Механическая обработка:
точные замеры всех посадочных мест;
контроль биений, соосности и допусков;
проверка параметров рабочего колеса.
3. Сборка и стыковка с электродвигателем:
проверка соосности муфты;
испытание лёгкости вращения;
балансировка.
4. Испытания насоса:
гидравлические испытания;
проверка расхода 180 м³/ч;
проверка напора 20–25 м;
тестирование под нагрузкой.
5. Финальный контроль:
визуальный осмотр;
замеры вибрации;
оформление паспорта качества.
—
