Описание

Технические характеристики насоса Х 2/30Р-СД

Перекачиваемая среда насоса Х 2/30Р-СД

Серная кислота, соляная кислота, щёлочь, азотная кислота, фосфорная кислота, уксусная кислота, фтористоводородная, кремнефтористоводородная.

Рис 1 Габаритные и присоединительные размеры электронасосов Х 2/30Р-СД

Рис 2 Устройство насоса Х 2/30Р-СД

1-Крышка всасывающая, 2-Гайка защитная, 3-Гильза корпуса, 4-Колесо рабочее, 5-Корпус насоса, б- Проставок, 7-Шпилька, 8- Корпус подшипника, 9-Трубка, 10-Набивка

сальниковая, 11-Крышка сальника, 12-втулка защитная, 13-Масленка, 14-Крышка

подшипника, 15- подшипник, 16-воздушник, 17-отбойник, 18-Вал, 19-Гайка рабочего

колеса, 20-Втулка упорная, 21-Корпус сальника, 22-Корыто

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ

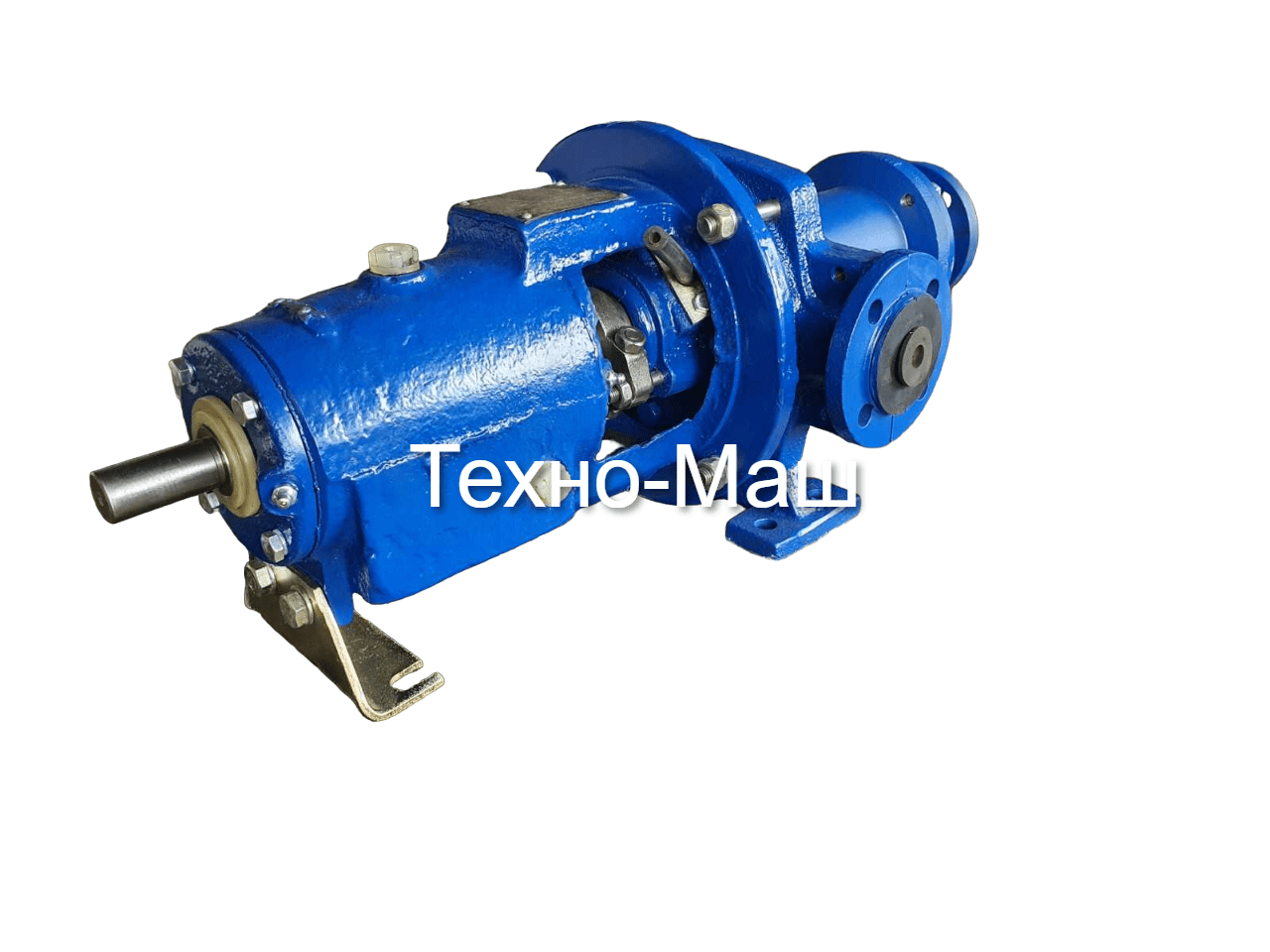

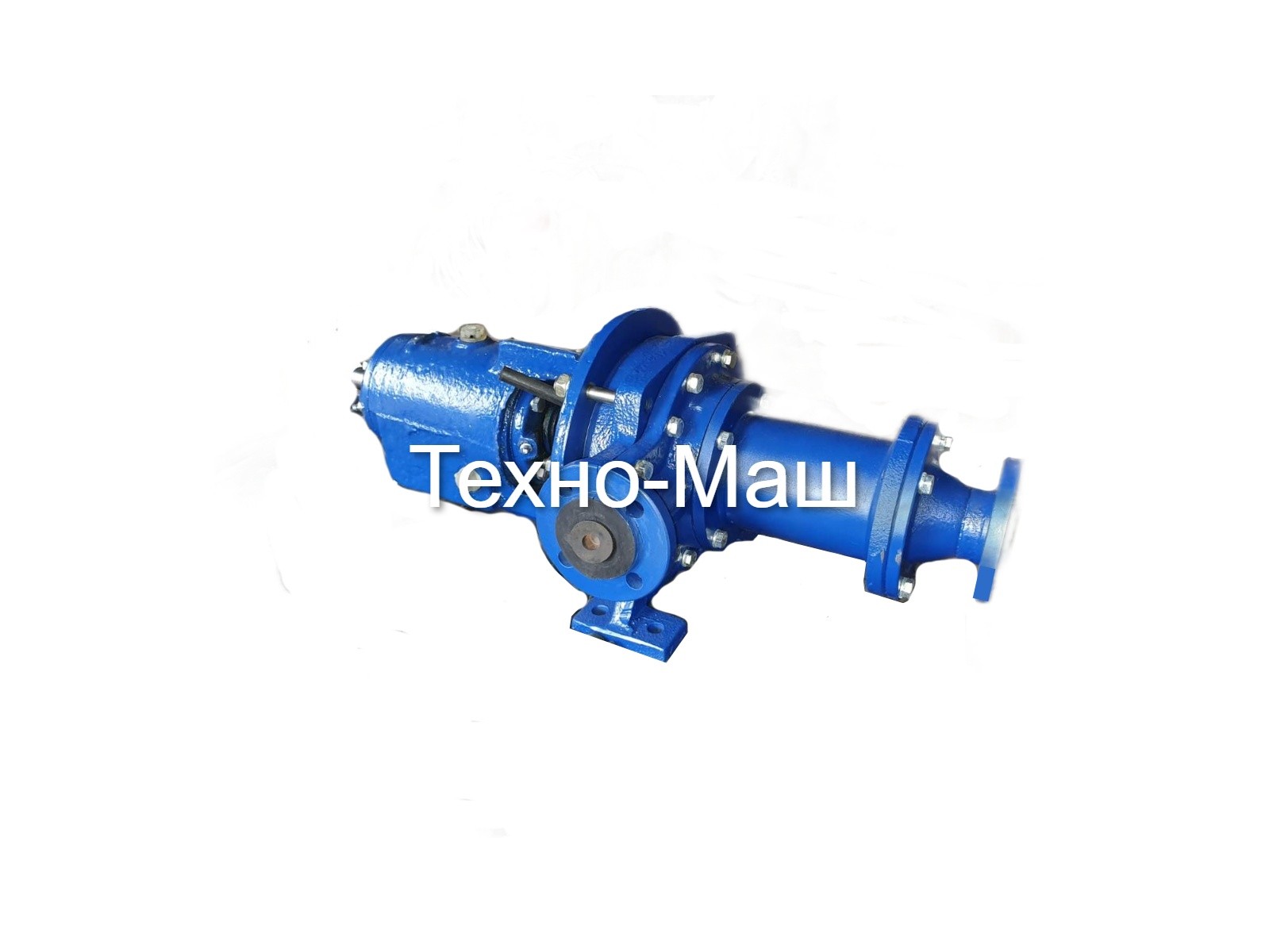

Химические насосы Х 2/30Р-СД центробежные горизонтальные одноступенчатые

консольные лабиринтного типа.

Предназначены для перекачивания химически активной рабочей жидкости,

а также нейтральной жидкости с характеристиками:

Плотность — менее 1700 кг/куб. м

Вязкость — до 30*10-6 кв.м/с

Содержание твердых фракций размером до 0,2 мм

Объемная концентрация твердых фракций — до 0,1%

Температура перекачиваемой жидкости — от 0 до +70 С.

Конструкция

Конструкция химических насосов Х 2/30Р-СД

Подвод рабочей жидкости происходит посредством трубопровода, находящегося строго

по оси вала насоса. Отвод – вертикально вверх.

позволяет обслуживатm без отсоединения самого корпуса насоса от всасывающего и

напорного трубопроводов. Данная особенность значительно сокращает время

обслуживания насоса, упрощает процедуру диагностики и планово-предупредительного

ремонта на объекте.

Привод насоса Х 2/30Р-СД от электродвигателя осуществляется посредством упругой муфты.

Насосы Х 2/30Р-СД могут комплектоваться с проставком между полумуфтами насоса

и двигателя.  При наличии проставки повторная центровка насоса с двигателем

после монтажа  не требуется.

Тип электродвигатели и его исполнение – в зависимости от условий работы насосного

грегата. Возможна комплектация электродвигателем как общепромышленного, так и взрывозащищенного исполнения.

Материал проточной части — чугун СЧ20 или углеродистая сталь Ст3, покрытый

резиной ИПР 51-1632.

Рис. 4 Гидравлическая характеристика насоса Х 2/30Р-СД

Условные обозначения:

Насос Х 2/30Р-СД-УХЛ4

где :

Х – насос химический

2 — подача рабочей жидкости, куб.м.

30 – напор рабочей жидкости, м

Р – тип материала проточной части насоса — чугун марки СЧ20 или сталь марки Ст3, покрытые резиной ИПР 51-1632).

СД — двойное сальниковое уплотнение;

УХЛ — климатическое исполнение насоса по ГОСТ15150-69.;

4 — категория его размещения на объекте по ГОСТ15150-69
