Маслоотделитель Э-120/Т

3,800.00

Технические данные:
Максимальное давление … . 9 кгс/см2.
Присоединительные размеры резьбы для спускного крана … . труб ‘/У’.
Для питательной трубы ….. труб 1 ‘А”.
Габаритные размеры … 305x235x226 м.
Масса….. . . 15,08 кг.

Категория:

Описание

Want create site? Find Free WordPress Themes and plugins.

Компания реализует по цене от производителя маслоотделитель Э-120/Т.

Маслоотделитель Э-120/Т предназначен для очистки сжатого воздуха от воды, минерального масла и других посторонних включений в системах подвижного состава при давлении до 1,0 МПа (10, 0 кгс/см 2 ). Запчасти к экскаваторам.

Техническая характеристика:

Степень очистки воздуха, %

70

Давление номинальное, МПа (кгс/см 2 )

1,0 (10,0)

Перепад давления номинальный, МПа (кгс/см 2 )

0,06 (0,6)

Габаритные размеры, мм

длина

ширина

высота

235

226

305

Масса, кг

16,9

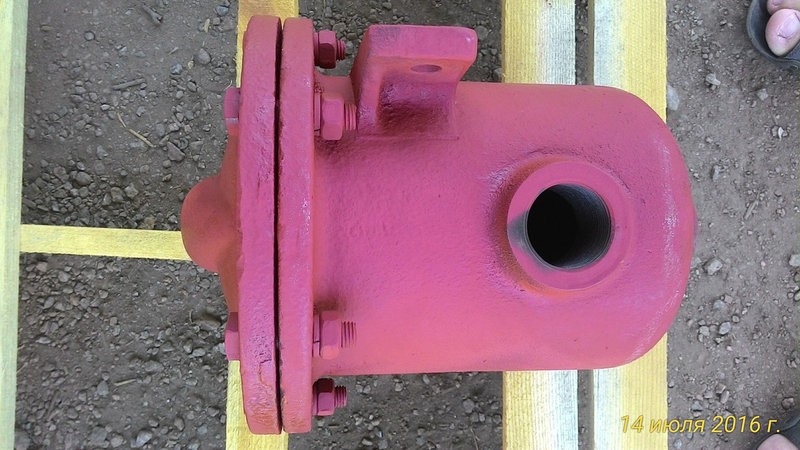

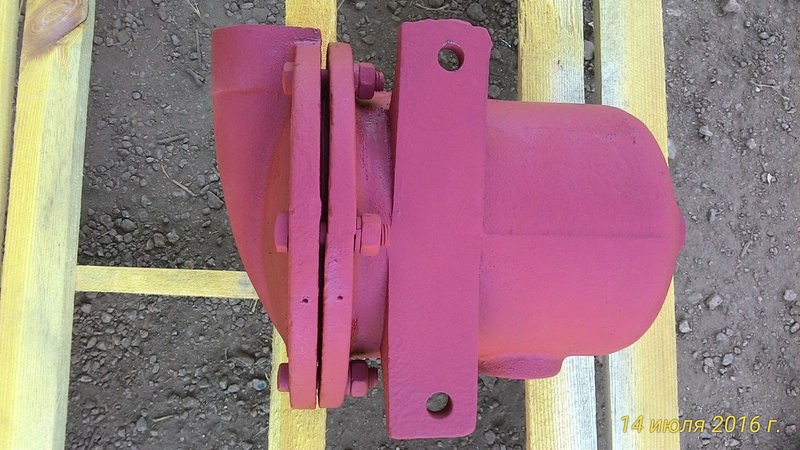

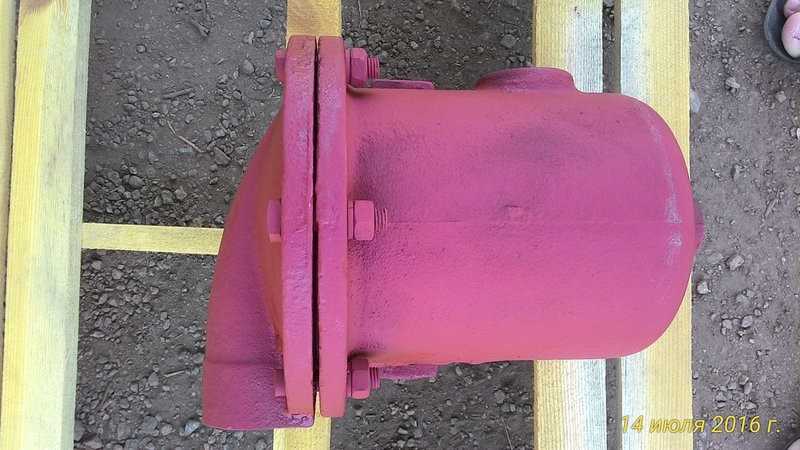

Маслоотделитель усл. № Э-120/Т (рис. 327) состоит из корпуса 4, в котором установлен цилиндр 5, уплотненный прокладками 3.

Цилиндр 5, сверху и снизу закрытый решетками 2, заполнен штампованными цилиндрическими элементами 6 в количестве 800 шт.

В боковой части корпуса 4 имеется отверстие для входа сжатого воздуха.

Маслоотделитель Э-120Т

В крышке 1 имеется отверстие для выхода очищенного сжатого воздуха.

Проходя через цилиндр 5 с загрузкой 6, сжатый воздух очищается от примесей масла и влага, которые стекают на дно корпуса 4.

Продувка маслоотделителя производится вручную разобщительным краном.

Маслоотделитель Э120Т

  1. Крышка
  2. Крепежные болты
  3. Корпус
  4. Наполнитель
  5. Кронштейны
  6. Штуцер выходной
  7. Штуцер сливного крана
  8. Сетчатые перегородки
  9. Штуцер входной

Работа: маслоотделитель Э-120/Т

После змеевика сжатый воздух через входной штуцер (6) попадает внутрь корпуса, стремительно расширяется, и, поднимаясь вверх, проходит через наполнитель (4), состоящий из множества тонкостенных латунных или стальных цилиндров общим весом около 800 гр., уложенных навалом в полости, образованной двумя сетчатыми перегородками (8). На поверхности этого наполнителя происходит процесс конденсации паров влаги и масла, и далее в капельном виде этот конденсат стекает вниз к штуцеру сливного краника (7).

Очищенный сжатый воздух проходит через выходной штуцер (9) в съемной крышке (1) в следующий маслоотделитель, где снова происходит процесс очистки и осушения воздуха, хотя его интенсивность ниже, чем в первом устройстве. Съемная крышка (1) маслоотделителя крепится к корпусу (3) 6-ю болтами через резиновую прокладку. Слив конденсата из каждого маслоотделителя производится в «ТО – 1» при помощи сливного краника (7).

После змеевика сжатый воздух через входной штуцер попадает внутрь корпуса, стремительно расширяется, и, поднимаясь вверх, проходит через наполнитель, состоящий из множества тонкостенных латунных или стальных цилиндров общим весом около 800 гр. уложенных навалом в полости, образованной двумя сетчатыми перегородками.

На поверхности этого наполнителя происходит процесс конденсации паров влаги и масла, и далее в капельном виде этот конденсат стекает вниз к штуцеру сливного краника.

Очищенный сжатый воздух проходит через выходной штуцер в съемной крышке в следующий маслоотделитель, где снова происходит процесс очистки и осушения воздуха, хотя его интенсивность ниже, чем в первом устройстве. Съемная крышка маслоотделителя крепится к корпусу 6-ю болтами через резиновую прокладку. Слив конденсата из каждого маслоотделителя производится в «ТО – 1» при помощи сливного краника.

Змеевик

Змеевик предназначен для охлаждения сжатого в компрессоре воздуха, а также для частичной амортизации трубопровода НМ от вибрации, возникающей при работе мотор-компрессора.

Змеевик установлен под вагоном вертикально и поперек движения для лучшего обдува и охлаждения и крепится с помощью хомутов к кронштейнам рамы кузова.змеевик маслоотделителя Э-120/Т

Змеевик представляет собой пять отрезков труб (3) с наружным диаметром 38 мм, сваренных между собой угольниками (1). На внешней поверхности труб приварены 245 стальных шайб (2) для повышения эффективности теплоотдачи. Таким образом, температура сжатого воздуха снижается со 180 градусов на входе в змеевик, до, примерно, 50°С – 60°С на выходе.

Доставка Маслоотделителя Э-120/Т на склад покупателя в любой регион Украины.

Цена: Ценy уточняйте.
