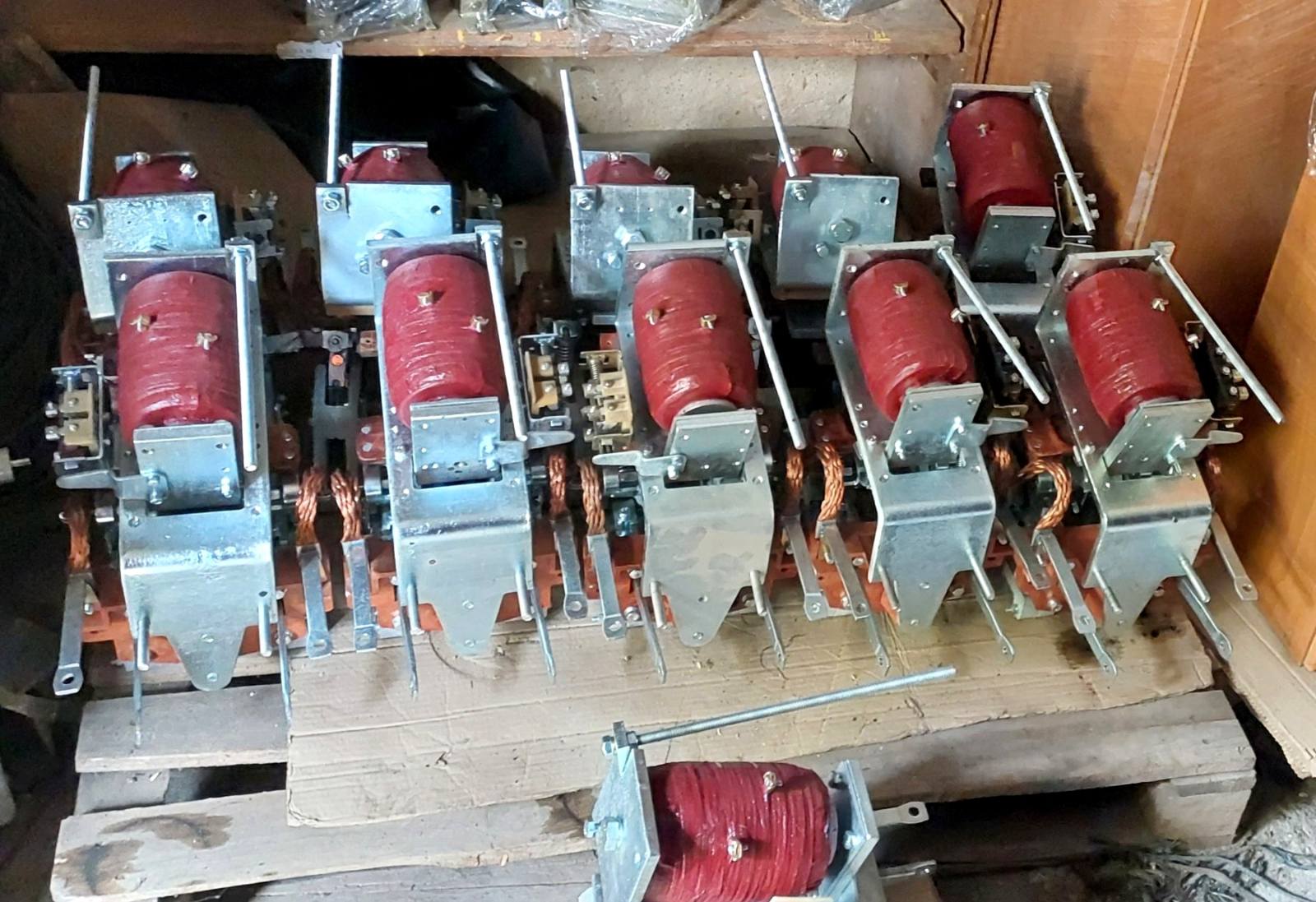

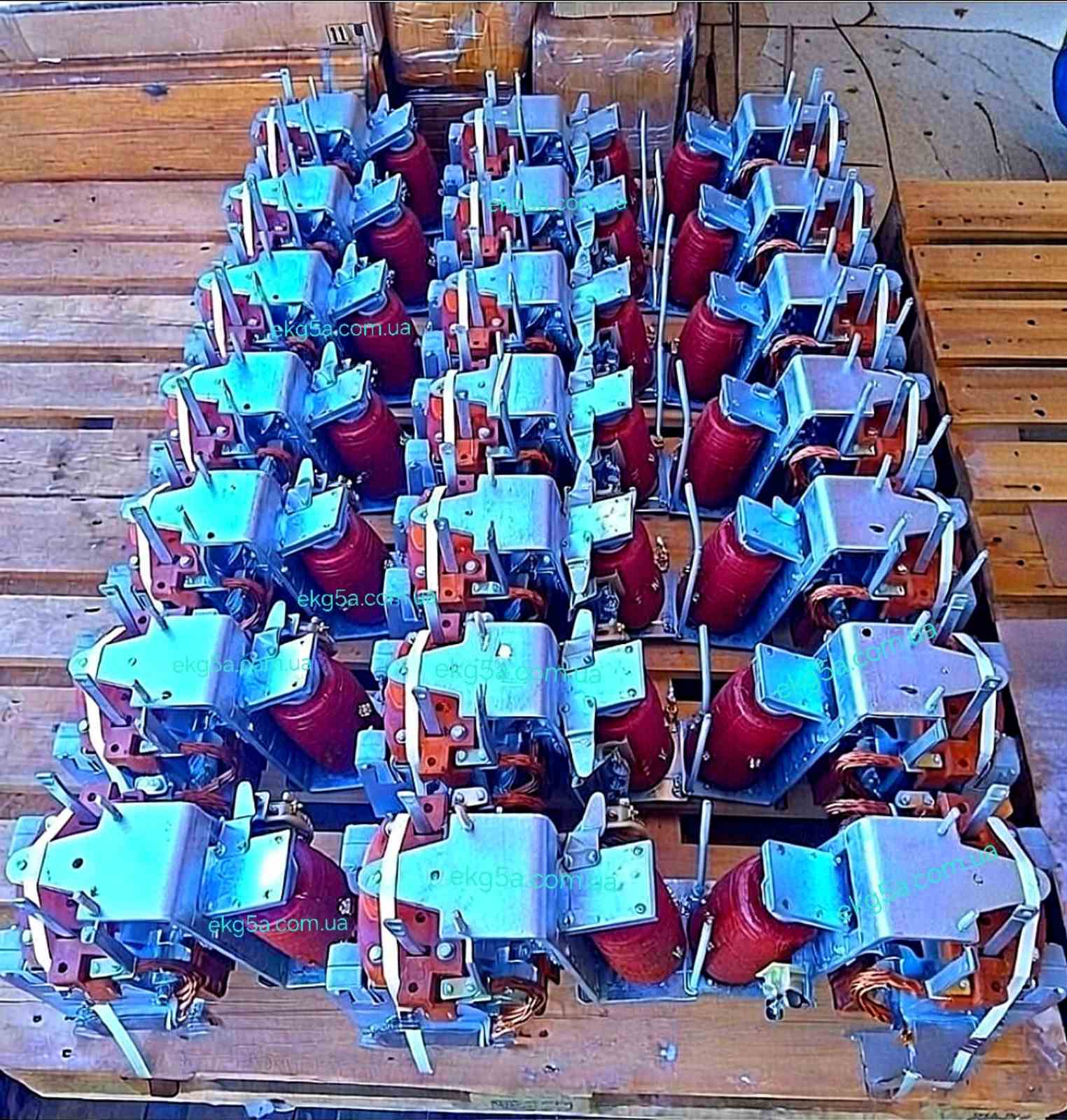

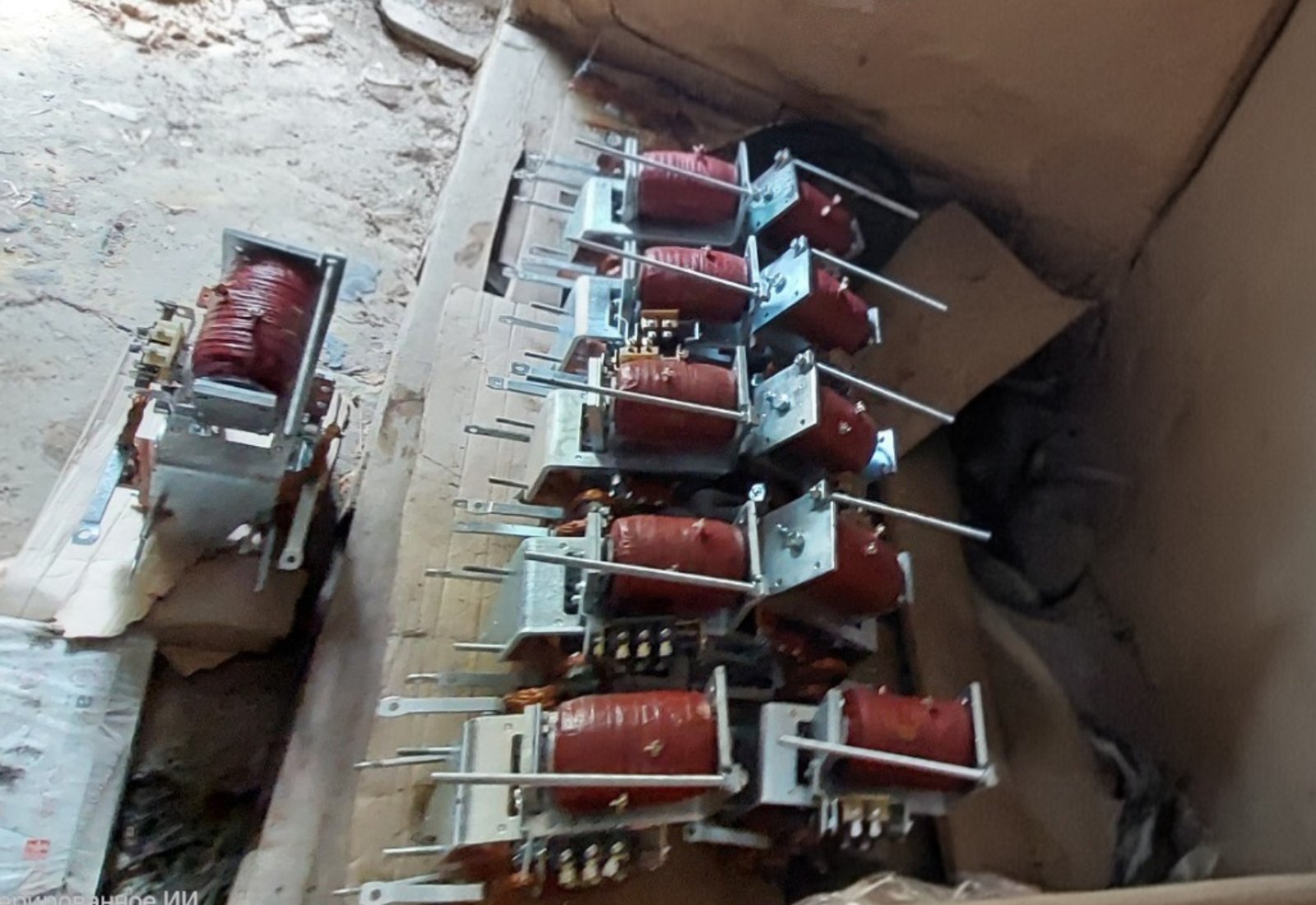

🔌 Контактор КТПВ-624 250А
Надёжное управление электроприводами в промышленной среде
Контакторы КТПВ-624 производятся на заводе Электроконтактор.
Применяются для выключения и включения электроцепей в стационарных условиях.
Главные контакты рассчитаны на напряжение 380 В переменного тока, ток цепи главной — 250 А.
Втягивающая катушка может работать от 110 В или 220 В постоянного тока.
Контакторы КТПВ-624 выпускаются с 2 или 3 главными контактами с дугогашением.
—
⚙️ Назначение
Контактор предназначен для:
управления электроприводами с постоянным током на выходе;
включения/отключения цепей переменного тока на входе;
эксплуатации в промышленных системах и автоматизированных линиях;
частого включения/отключения с высокой надёжностью.
—
🏗️ Конструкция и основные компоненты
Контактор КТПВ-624 состоит из:
Электромагнитной системы: катушка, сердечник, магнитопровод;
Контактной системы: главные и вспомогательные контакты;
Дугогасительной камеры;
Пластмассового основания.
Принцип работы:
при подаче тока электромагнитная система создаёт магнитное поле, которое приводит в действие контакты: замыкаются или размыкаются силовые контакты (обычно два «нормально открытых») и блок-контакты (2 замыкающих и 2 размыкающих в стандартной комплектации). Дугогасительная камера гасит электрическую дугу при размыкании контактов под нагрузкой.
—
⚙️ Основные компоненты:
Электромагнитная система:
Катушка (втягивающая): создаёт магнитное поле при подаче управляющего напряжения;
Сердечник и магнитопровод: усиливают магнитное поле и замыкают его контур;
Скоба: часть магнитопровода.
Контактная система:
Главные контакты: два замыкающих (нормально открытых) контакта для коммутации силовых цепей;
Вспомогательные контакты (блок-контакты): стандартно два замыкающих (NO) и два размыкающих (NC), количество и тип могут варьироваться по заказу.
Дугогасительная камера:
Гасит электрическую дугу при размыкании контактов под нагрузкой.
Другие элементы:
Гибкое соединение: обеспечивает надёжную контактную связь;
Пластмассовое основание: служит для монтажа и изоляции.
—
🛡️ Преимущества
Надёжная конструкция для промышленного применения
Высокая частота включений — до 1200 раз/час
Простое техническое обслуживание
Совместимость с автоматикой и электроприводами
Долговечность и устойчивость к нагрузкам
—
📌 Основные технические характеристики
| Параметр | Значение |
| Страна производитель | Украина |
| Производство | г. Кропивницкий, «Техно-Маркет» |
| Номинальный ток | 250 А |
| Род тока | Вход – переменный, выход – постоянный |
| Рабочее напряжение | 380 В |
| Частота включений | 1200 раз/час |
| Степень защиты | IP00 |
| Мощность потребления | 75 Вт |
—
💼 Применение
Промышленные электроприводы
Насосные и конвейерные системы
Металлургические и горнодобывающие предприятия
Системы автоматизации и управления
—
🧩 Комплект поставки (по согласованию с заказчиком)
Контактор КТПВ-624
Паспорт и руководство по эксплуатации
Клеммные колодки и запасные контакты
Дополнительные блоки контактов (по запросу)
—
🔧 Контроль и качество
Каждое устройство проходит:
проверку материалов и сборки;
электрические испытания и измерения потребляемой мощности;
испытания на частоту включений;
подтверждение паспортных характеристик.
—
