Контакт дугогасительный подвижный 5ВУ.551.005

Описание

Want create site? Find Free WordPress Themes and plugins.

Контакт дугогасительной подвижный для масляного выключателя ВМЭ-6-200-1,25 (5ВУ.551.005).

Выключатель ВМЭ-6-200-1,25 относится к классу однобаковых масляных выключателей, в которых масло служит не только дугогасящей средой, но и изоляцией между токоведущими и заземленными частями, между полюсами и разомкнутыми контактами.

Контактная система выключателя (рис. 2) состоит из рабочих и дугогасительных контактов. Рабочими неподвижными контактами являются медные скобы 2, прикрепленные к нижним концам токоведущих стержней изоляторов, а рабочими подвижными — контакты 4 щеточного типа, набранные из тонких пластин твердой меди и прикрепленные к изоляционной — штанге 1.

Контактная система

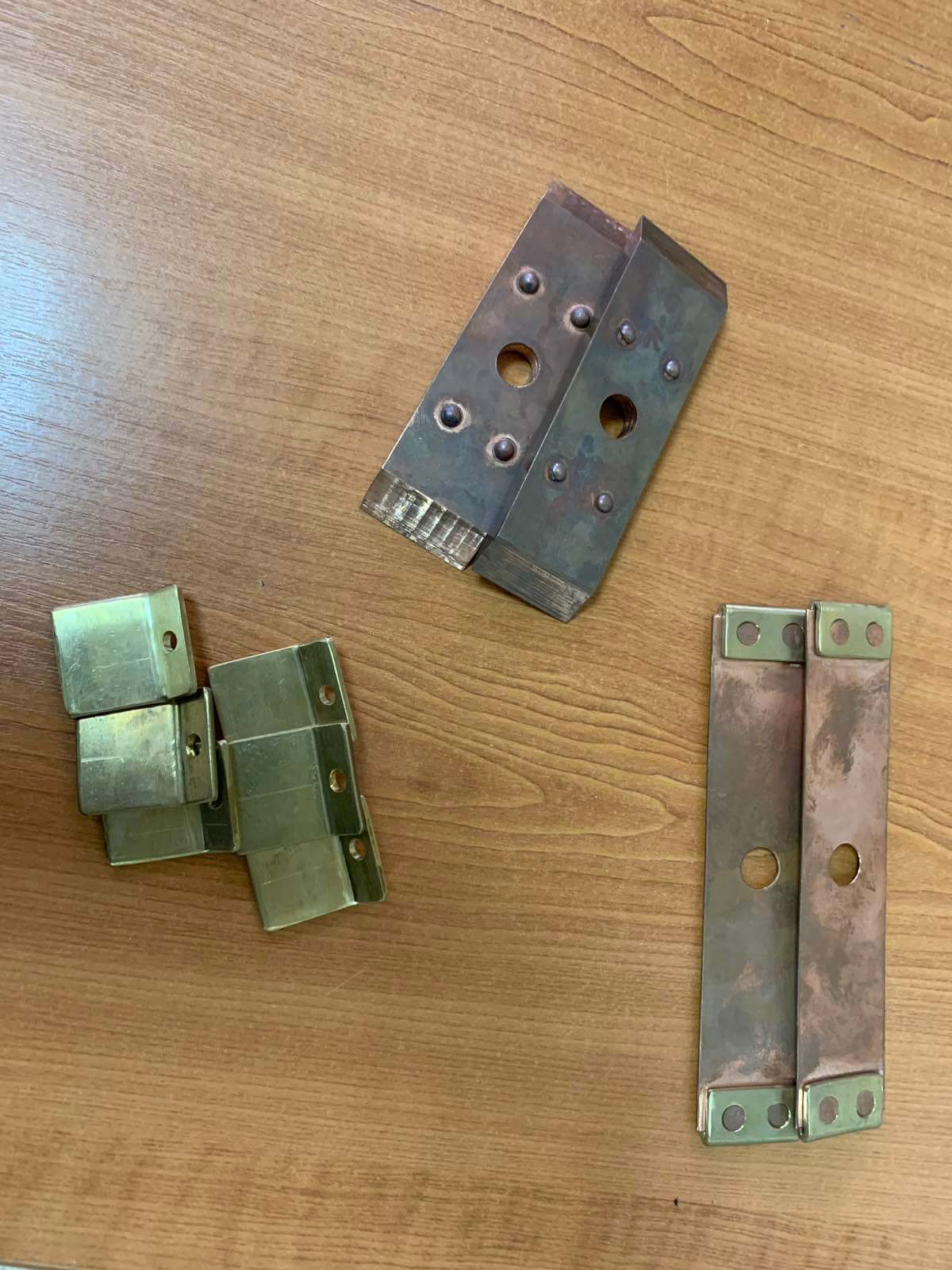

Дугогасительными неподвижными контактами являются латунные угольники 3, прикрепленные к рабочим контактам; дугогасительными подвижными — медные пластины 6 с латунными наконечниками.

Контактное давление создается расположенными под подвижными контактами плоскими стальными пружинами 5.

Дугогасительные контакты размыкаются позже рабочих, благодаря этому при отключении на них возникает и горит дуга.
