Описание
Назначение:
Станции управления электроприводом экскаватором предназначены для управления возбуждением главных двигателей и генераторов экскаватора типа ЭКГ-5А и ЭКГ-8И, работающих по схеме Г-Д, а также для питания оперативных цепей управления.
Климатическое исполнение У, Т категории размещения 2 по ГОСТ 15150

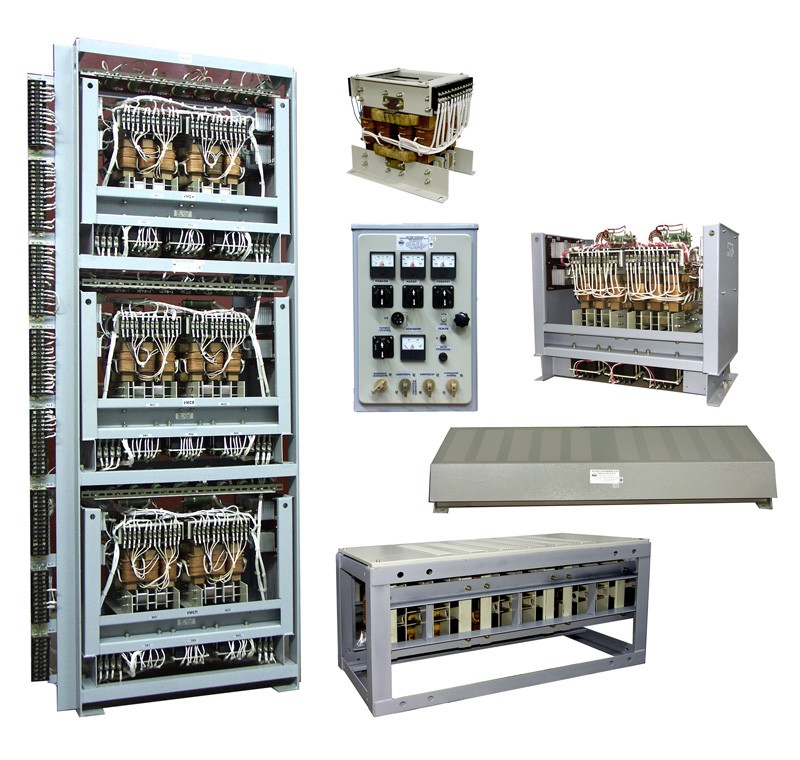

Состав комплектного устройства ЭКГ-5А:
Станция управления ПГА 4402-42М1; габаритные размеры, мм – 2050х877х385; 940 кг.
Ящик управления ЯУА-113; габаритные размеры, мм – 600х420х238; 20 кг.
Блок сопротивлений БГА 4405-02Ж1; габаритные размеры, мм – 430х1195х170; 42 кг.
Блок сопротивлений БГА 4405-02Е1; габаритные размеры, мм – 430х1195х170; 41 кг.
Степень защиты для ящика ЯУА-113 – IP20, для остальных устройств – IP00.
Состав комплектного устройства ЭКГ-8И:
Станция управления типа ПГА 4409-56В1
Пульт управления типа ПУА 58-3
Блоки магнитных усилителей типа БГА 4407-02В1 и БГА 4407-02Г1
Шкаф управления типа ШГА 4611-11АО
Технические характеристики
| Параметр | ЭКГ-5А | ЭКГ-8И |
| Напряжение питания, В | 220, 380 | 380 |
| Частота питающей сети, Гц | 50, 60 | 50, 60 |
| Напряжение силовой цепи, В | 610 | 610 |
| Ток силовой цепи, А | 250 | 660 |
| Напряжение цепей управления и возбуждения двигателей, В | 110 | 110 |
