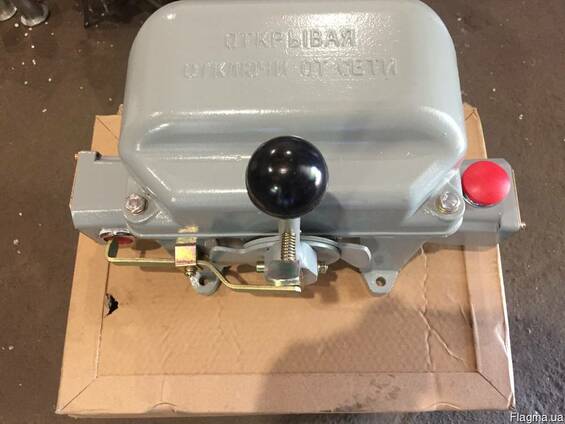

Командоконтроллер (ручной) ЭК-8203

Описание

Want create site? Find Free WordPress Themes and plugins.

Командный аппарат ЭК-8203 (ЭК8203) ручного типа управления применяется в цепях управления электроприводами.

Командоконтроллер имеет литой корпус закрытого типа и охлаждается образом, без применения дополнительных приспособлений и устройств.

Предназначение: служит для дистанционного управления аппаратами электротехнических устройств электроприводов (приводом подъема и напора) в экскаваторных установках и машинах.

При монтаже и эксплуатации командоаппарат может быть расположен в произвольном положении, удобном для оперирования.

Маркировка и расшифровка командоконтроллера ЭК-8203 У2:

  • ЭК – экскаваторный командоконтроллер,
  • 8 – серия по конструктивному исполнению,
  • 2 – шесть кулачковых элементов,
  • 0 – ручной тип привода,
  • 3 – порядковый номер по таблице включений,
  • У2 – климатическое исполнение и категория размещения.

Технические параметры:

Наименование параметра
Значение
Номинальный ток
10 А
Включаемый ток при переменном напряжении до 500 В
50 А
Включаемый ток при постоянном напряжении до 440 В
25 А
Отключаемый ток при переменном напряжении до 500В
16 А
Напряжение постоянного тока
400 В
Напряжение переменного тока
500 В
Частота (переменного тока)
50-60 Гц
Количество эл. цепей
6
Максимальное число положений эл. цепей
4-0-4
Режим работы
ПВ 40%
Степень защиты
IP20
(при условии, что
отверстия для выводов закрыты)
Группа условий эксплуатации по механическим факторам
М3
Климатическое исполнение
У2
Тип корпуса
Литой, закрытый
Тип охлаждения устройства
естественное
Вес
12 кг
