Командоаппарат КА 4658-6
Описание и назначение
Командоаппарат КА 4658-6
— это электромеханическое устройство кулачкового типа, предназначенное для автоматической коммутации цепей управления переменного и постоянного тока. В отличие от командоконтроллеров, которые управляются вручную оператором, командоаппараты серии КА обычно приводятся в действие вращающимися частями исполнительного механизма (через редуктор или цепную передачу).
На карьерных экскаваторах (таких как ЭКГ-5А) и в металлургическом производстве модель КА 4658-6 используется для задания точных путевых координат, ограничения хода механизмов (конечный выключатель) или автоматизации последовательных операций.
Ключевые преимущества
Высокая точность настройки: Возможность индивидуальной регулировки каждого кулачка позволяет выставить моменты срабатывания контактов с точностью до градуса поворота вала.
Промышленная выносливость: Корпус выполнен из литого алюминиевого сплава или стали, что защищает механизм от ударных нагрузок и агрессивной среды.
Надежность контактов: Серебросодержащие напайки на контактах обеспечивают длительный срок службы и стабильную проводимость при малых токах.
Универсальность: Работает как в цепях переменного тока (до 500 В), так и постоянного тока (до 440 В).
Технические характеристики
Основные параметры

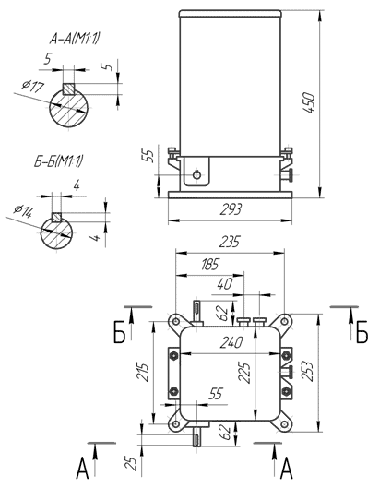

Габаритные размеры
Принцип работы
В основе КА 4658-6 лежит стальной вал с закрепленными на нем регулируемыми кулачковыми шайбами. При вращении вала кулачки нажимают на ролики контактных групп, заставляя их размыкаться или замыкаться.
Благодаря тому, что в модели КА 4658-6 предусмотрено 6 независимых цепей, прибор может одновременно выполнять несколько задач: например, сначала подать сигнал на замедление механизма, затем активировать тормоз и в финальной точке полностью разорвать цепь питания для защиты от переподъема или перегрузки.
Часто задаваемые вопросы (FAQ)
Чем КА 4658-6 отличается от ручного командоконтроллера? Главное отличие в приводе. Командоконтроллер (например, ЭК-8252) стоит в кабине и приводится в действие рукой машиниста. Командоаппарат КА соединяется валом с механизмом (например, лебедкой подъема) и срабатывает автоматически в зависимости от положения этого механизма.
Как настроить момент срабатывания? Настройка производится путем ослабления крепежной гайки на валу и поворота кулачковой шайбы относительно оси. После установки нужного угла шайба жестко фиксируется.
Можно ли использовать КА 4658-6 для ограничения хода стрелы экскаватора? Да, это одно из основных применений. Он надежно фиксирует крайние положения и предотвращает механические поломки при ошибках управления.

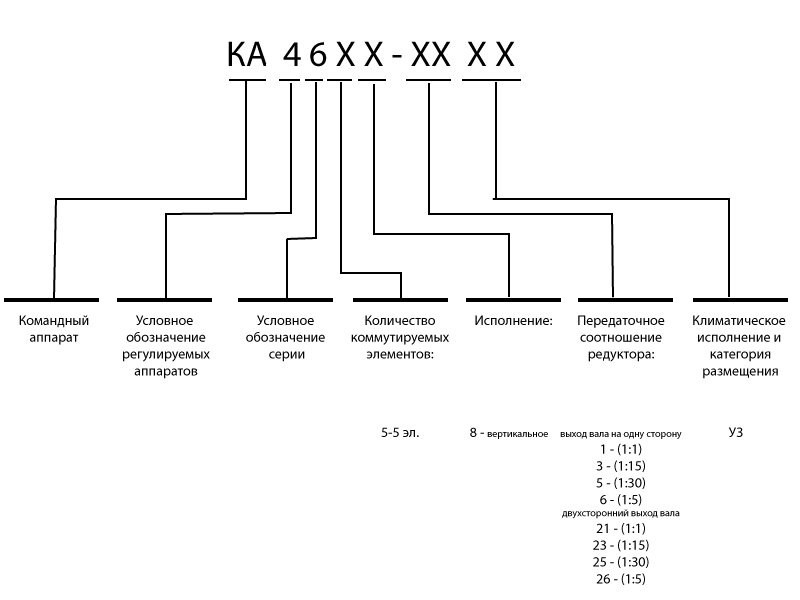

Командоаппараты кулачковые серии КА – это регулируемые аппараты с моментным отключением контактов, которые предназначены для автоматического и дистанционного управления электроприводами. Командоаппараты используются в качестве путевых конечных выключателей, в узлах где требуется особая точность и надежность управления.
Командоаппараты серии КА рассчитаны на работу в цепях управления постоян. тока с напряжением до 440 Вольт и до 500 Вольт перемен. тока, c частотой 50 и 60 Герц.
Условия эксплуатации:
— Высота над уровнем моря — менее 2000 метров.
— Температура окружающей среды: для исполнения У2 — от -45 до +40° С при относит. влажн. 80% при 20° С; для исполнения Т2 — от -10 до +45° С при относит. влажн. 90% при 27° С; для исполнения УХЛ4 — от +1 до +35° С при относит. влажн. 65% при 20° С.
— Окружающая среда – невзрывоопасная и не содержащая пыли в концентрациях, которые могут снижать параметры командоаппаратов КА в недопустимых пределах.
— Группа механического исполнения — М3 по ГОСТ 17516.1-90 (но частота вибрационных нагрузок не должна быть более 25 Герц).
— Рабочее положение в пространстве: у серий КА4000, КА4100 – горизонтальное (крепление на горизонтальном основании); серии КА4200 – вертикальное (крепление на вертикальном основании); серии КА4600 – вертикальное (крепление на горизонтальном основании).
— Допускается отклонение командоаппарата от рабочего положения на не более чем 5 градусов в любую сторону.
— Режим работы командоаппаратов КА — продолжительный.
— Степень защиты командоаппаратов серии КА4000, КА4100 и КА4200 — IР30, КА4600 — IР55.
