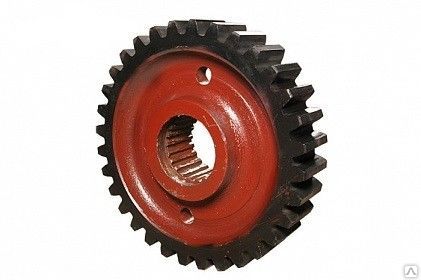

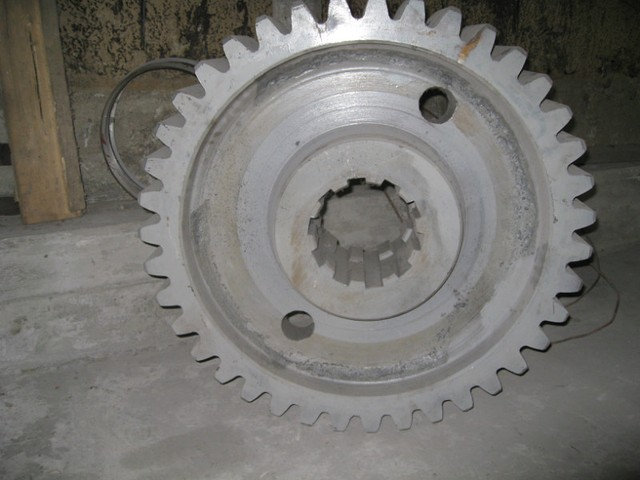

Продам по цене от производителя колесо зубчатое z=32, m=26 (эш) 1080.33.49-1.
Предназначено для передачи вращения от двигателя хода карьерного экскаватора ЭКГ-5 к колесу ведущему.
|
Наименование детали или сборочной единицы |
Обозначение по чертежу |
Количество на машину |
|
Колесо |
1080.33.49-1 |
2 |
|
Материал |
Твёрдость |
Масса, кг |
|
Сталь 34ХН1М |
Зуб ТВЧ HRC≥40 |
530,0 |
|
№ позиции на эскизе |
Возможные дефекты |
Способ установления дефектов и контрольный инструмент |
Размеры, мм |
Заключение и рекомендуемый способ восстановления |
||
|
номинальный |
допустимый без ремонта в сопряжении с деталью |
|||||
|
новой |
бывшей в эксплуатации |
|||||
|
|
Трещины и обломы | Осмотр |
— |
— |
— |
Допускаются обломы торцов на длине до 20,00 мм не более чем на двух не расположенных рядом зубьях. В остальных случаях браковать |
|
|
Трещины и обломы шлицев | То же |
— |
— |
— |
Браковать |
|
|
Выкрашивание рабочей поверхности зуба | Осмотр |
— |
— |
— |
Не более 25% поверхности зуба в виде мелуих раковин глубиной до 1,00 мм |
|
1 |
Износ шлицев по толщине | Замер толщины шлица. Штангенциркуль 0-125 мм |
-0,06 |
9,30 |
9,40 |
Менее 9,30 мм. Браковать |
|
2 |
Износ зубьев по толщине | Замер толщины зуба на высоте h = 14,24 мм. Штангензубомер |
-0,35 |
32,00 |
— |
Менее 32,00 мм. Браковать |
Изготавливается из:
- Поковок слаль: 34ХН1М, 34ХН3М, 40ХН, 40Х,
- Отливок: 45Л; 35Л; 35ХМЛ.
Количество на сборную единицу (Ход гусеничный) — 2 шт.
Одним из основных элементов, отвечающих за функционирование редуктора, а значит и всего процесса хода, является колесо зубчатое ЭКГ-5А (Z=128, m=26), имеющее заводскую маркировку 1080.33.49-1.
Зубья данной детали получают методом холодного или (реже) горячего накатывания. Высокая степень точности зубьев колеса достигается за счет калибровки, шлифования фрезами, азотирования и (до термообработки) шевингования.
После термообработки, вызывающей коробление зубьев, частично теряется степень точности, достигнутая шевингованием, и возникает необходимость в последующей обработке, в которую входит операция с упором на отделку эвольвентных поверхностей зубьев в специально предназначенных для этого патронах.
Вследствие данной манипуляции происходит более равномерное снятие металла с зубьев, что положительно сказывается на их технологических качества
Доставка на склад покупателя.
