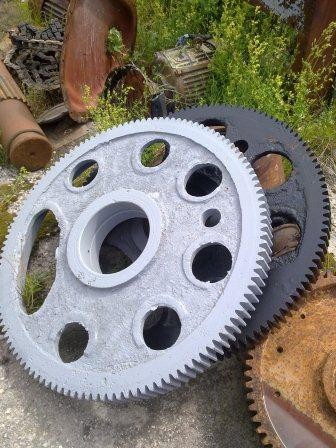

Колесо зубчатое z=122, m=8 № 1080.05.336

Габариты:

  • высота – 110 мм;
  • диаметр – 992 мм.

Объем детали ≈ 0,085 м3.
Материал – 34ХНЛ.
Твердость – НВ=241-286
Масса: 245 кг.

Артикул: 105adb128e27 Категория:

Описание

Want create site? Find Free WordPress Themes and plugins.

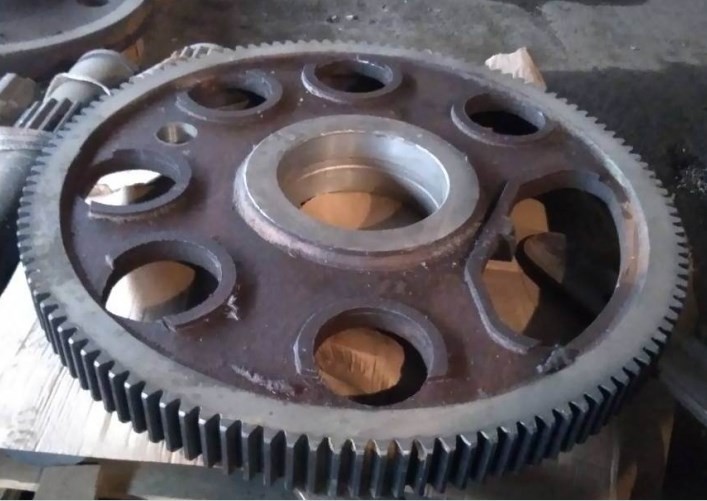

Продам по цене от производителя колесо зубчатое z=122, m=8 чертеж № 1080.05.336

Применение: Вал промежуточный

Габариты:

высота – 110 мм
диаметр – 992 мм

Объем детали ≈ 0,085 м3

Материал – 34ХНЛ

Твердость – НВ=241-286

Масса: 245 кг.

Позиция № 38
Количество деталей на сборочный чертеж: 1 шт

Деталь входит в состав узла Вал промежуточный 1080.05.332-1СБ

Колесо зубчатое z122, m8 1080.05.336_1

№ позиции на эскизе

Возможные дефекты

Способ установления дефектов и контрольный инструмент

Размеры, мм

Заключение и рекомендуемый способ восстановления

номинальный

допустимый без ремонта в сопряжении с деталью

новой

бывшей в эксплуатации

Трещины и обломы зубьев Осмотр. Лупа. Замер. Штангенциркуль 0-200 мм

Допускаются обломы торцов зубьев на длине 4,00 мм не более чем на двух не расположенных рядом зубьях. В остальных случаях браковать

Выкрашивание рабочей поверхности зубьев То же

Не более 20 % поверхности в виде мелких раковин глубиной до 0,50 мм

1

Износ зубьев по толщине Замер толщины зуба на высоте h=5,98 мм. Штангензубомер           -0,33
11,096
-0,50

9,80

Менее 9,80 мм. Колесо зубчатое заменить

2

Износ поверхности по
Ø 65 А3
Замер.
Нутромер микрометрический 50-75 мм
+0,06
65,00

65,08

Более 65,08 мм. Восстановить до размера по чертежу

3

Износ поверхности по
Ø 260 А
Замер.
Нутромер микрометрический
75-600 мм
+0,045
260,00

260,10

Более 260,10 мм. Восстановить до размера по чертежу
