Описание

Назначение

Клапан переключательный ЗПК предназначен для автоматического переключения воздухопроводов в зависимости от направлений действующих на него потоков сжатого воздуха.

Конструкция. Клапан переключательный (рис. 276) состоит из корпуса 1, крышки 4 и поршневого клапана 2, изготовленного из дюралюминия и имеющего две уплотнительные прокладки 3. Клапан 2

движется в цилиндрической части крышки 4. При поступлении воздуха в один из боковых отростков клапан 2 перемещается в противоположную от него сторону и посадкой на торцовый выступ закроет второй боковой отросток. Воздух при этом направится в средний отросток.

Рис. 276.

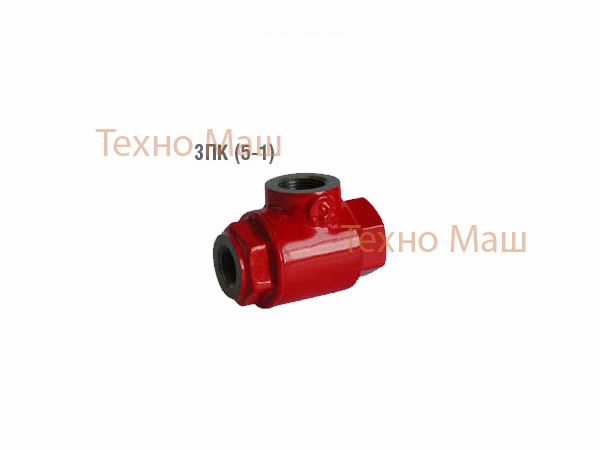

Клапан переключательный ЗПК: технические данные

Рабочее давление ……… 0,06-0,9 МПа

(0,6-9,0 кгс/см2)

Присоединительные размеры резьбы:

боковые отростки……… 3Д» труб, и ‘/./’ труб.

средний отросток . . ‘……. 3/4″ труб.

Габаритные размеры…….. 87x63x52 мм

Масса ………….. 1,02 кг

В настоящее время клапаны изготавливают в соответствии с ГОСТ 2610-75 и имеют иное обозначение.

Прежнее и новое обозначение клапанов приведено ниже.

Применявшееся ранее обозначение

Обозначение по ГОСТ 2610-75

Клапан обратный ‘/г» Э-175 Клапан 1-2

Клапан обратный Г/г» Э-155 Клапан 1-8

Клапан предохранительный Э-216 Клапан 2-2

Клапан переключательный ЗПК Клапан 5-I
