Описание

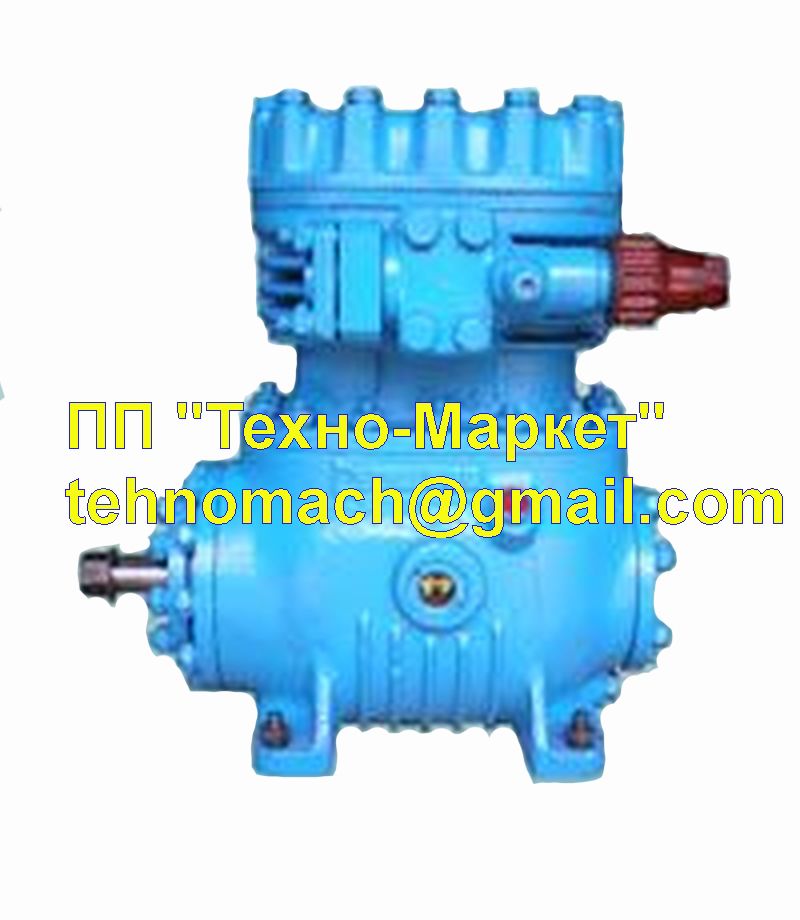

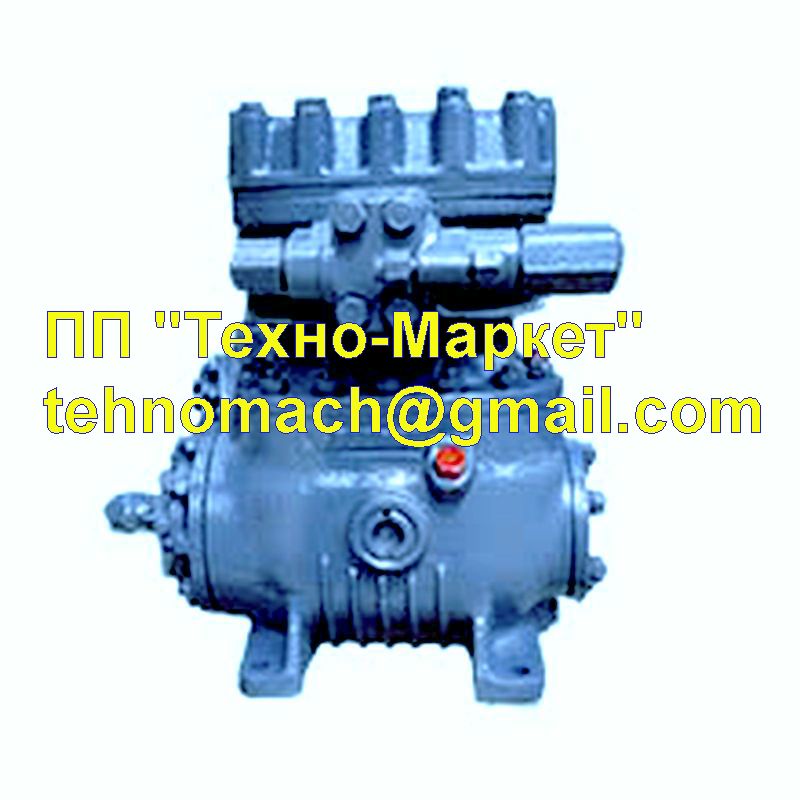

Компрессор ФВ6 для холодильных установок
Описание и назначение
Компрессор ФВ6 является одним из основных элементов холодильной установки и служит для осуществления непрерывного холодильного цикла за счет постоянного отсасывания паров холодильного агента из испарителя и сжатия их до давления конденсации.
Предназначен для работы в составе автоматизированных стационарных и транспортных холодильных установок и кондиционеров. Компрессор имеет внешний привод и функционирует в трех режимах.
Режимы работы и производительность
Первый режим (Хладон R-12):
Холодопроизводительность: до 7,5 кВт
Потребляемая мощность: не более 2,5 кВт
Второй режим (Хладон R-12):
Холодопроизводительность: до 5,35 кВт
Потребляемая мощность: 1,7 кВт
Третий режим (Хладон R-22):
Холодопроизводительность: до 11,05 кВт
Потребляемая мощность: 4,2 кВт
Технические характеристики
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
2.1. Тип — поршневой непрямоточный вертикальный одноступенчатый сальниковый.
2.2. Число цилиндров — 2 (блоком).
2.3. Диаметр цилиндра, мм — 67,5.
2.4. Ход поршня, мм — 50.
2.5. Холодильный агент — дифтордихлорметан (хладон-12) и дифтордихлорэтан (хладон-142).
2.6. Смазочное масло — ХФ-12-16.
2.7. Холодопроизводительность компрессора:
ПРИМЕЧАНИЕ: Холодопроизводительность и потребляемая мощность указаны при работе на дифтордихлорметане (хладоне-12) при температуре кипения и температуре конденсации .
Установка и обслуживание компрессора ФВ-6
Монтаж компрессора ФВ-6
Правильная установка компрессора ФВ-6 напрямую влияет на его ресурс, производительность и безопасность эксплуатации. Перед началом монтажа необходимо убедиться, что площадка соответствует требованиям: основание должно быть ровным, жёстким и способным гасить вибрации.
Компрессор устанавливается на подготовленный фундамент с использованием антивибрационных прокладок или опор. Это снижает передачу колебаний на конструкцию здания и продлевает срок службы узлов агрегата.
Особое внимание уделяется выравниванию оборудования. Даже небольшое отклонение по уровню может привести к ускоренному износу подшипников и нарушению работы кривошипно-шатунного механизма. После установки проверяется соосность с приводным электродвигателем (если он предусмотрен отдельной компоновкой).
Подключение к системе выполняется с обязательной установкой:
обратного клапана;
предохранительного клапана;
манометра;
фильтров очистки воздуха.
Электропитание должно соответствовать техническим параметрам двигателя. Рекомендуется установка защитной автоматики — тепловых реле и устройств защиты от перегрузок.
Перед первым запуском обязательно:
проверить уровень масла;
убедиться в отсутствии посторонних предметов;
выполнить пробный пуск на холостом ходу.
Техническое обслуживание компрессора ФВ-6
Для стабильной и долговечной работы компрессора ФВ-6 необходимо регулярное обслуживание. Игнорирование регламентных работ приводит к падению производительности и дорогостоящему ремонту.
Ежедневный контроль
Оператор должен следить за:
уровнем и состоянием масла;
рабочим давлением;
температурой узлов;
наличием посторонних шумов и вибраций.
При выявлении отклонений компрессор следует немедленно остановить и провести диагностику.
Периодическое обслуживание
С определённой периодичностью выполняются:
замена масла;
очистка или замена воздушных фильтров;
проверка герметичности соединений;
подтяжка крепежа;
контроль состояния клапанов и поршневой группы.
Особое внимание уделяется системе охлаждения — загрязнение радиаторов или каналов охлаждения может привести к перегреву.
Плановый ремонт
Через установленный ресурс производится более глубокая проверка:
диагностика цилиндров и поршней;
замена изношенных уплотнений;
проверка коленчатого вала и подшипников;
ревизия клапанного механизма.
Рекомендации по эксплуатации
Чтобы компрессор ФВ-6 работал без сбоев:
не допускайте работы при предельных нагруках;
используйте только рекомендованные масла;
избегайте частых запусков и остановок;
своевременно устраняйте утечки воздуха.
Грамотно установленный и обслуживаемый компрессор ФВ-6 способен стабильно работать в тяжёлых условиях и обеспечивать необходимое давление в системе без потери эффективности.
