Описание

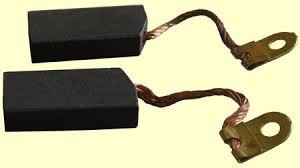

Продам графитовые щетки ЭГ-14 12х16х50 по цене от производителя.
(щетки графитовые, угольнографитовые щетки).

Щетки ЭГ ― это деталь электрического генератора или двигателя, которая проходит высокотемпературную обработку. Щетки используются для подвода или отвода тока. Электрические щетки ЭГ имеют достаточно широкий модельный ряд. В зависимости из какого материала щетки изготовлены, наконечника, накладки и токоотводящего провода.

Щетка ЭГ-74 ― устанавливается на электроприводы различного назначения, в т.ч. мощные двигатели и генераторы с резко выраженной неравномерностью нагрузок; гребные двигатели; сварочные и тяговые генераторы; крановые двигатели постоянного тока; электрические машины постоянного тока для черной и цветной металлургии и для контактных колец.

Щетки электрические ЭГ 74 изготавливаются в следующих исполнениях: К1-1, К1-2, К1-3, К1-4, К1-5, К1-7, К1-8, К4-2, К6-3, К8-8, К11-3, К12-8, К13-2, К14-1.

Область применения ЭГ-74:
Электрические машины постоянного тока до 750V общепромышленного назначения, тяговые двигатели и генераторы подвижного состава железнодорожного транспорта и подвижного состава городского электротранспорта.

Пример обозначения:

Щетка ЭГ 20х32х64 L125, 6П2х6, К1-2, ЭГ41, НК-2

• Щетка ЭГ — обозначает тип материала щетки ЭГ — электрографитовая, МГ-меднографитовая
• 20х32х64 — Размер щетки ширина, длина, и высота. Первые две цифры — это размер окна в которое вставляется щетка. Последняя цифра — это размер по которому изнашивается щетка в процессе работы.

• L125 — длина токопроводящего провода в милиметрах.

• 6П2х6 — тип наконечника.

• К1-2 — конструкция щетки.

• ЭГ41 — Марка материала из которого изготовлена щетка.

• НК-2 — тип накладки.

Типы накладок изготавливаемых щеток

Типы наконечников и длина изготавливаемых щеток

Обозначения размеров щеток должны соответствовать указанным на чертеже и записываются:

t х a х r — для одинарных щёток

( 2 х t / 2 ) х a х r для разрезных щёток, где ;

t- тангенциальный размер

a- аксиальный размер

r- радиальный размер

Технические характеристики ЭГ-74:

Установка и монтаж

Правильная установка — залог долговечной работы коллекторного узла и исключения повреждения зеркала коллектора.

• Подготовка: Перед установкой очистите коллектор и щеткодержатель от масляных загрязнений, угольной пыли и нагара.

• Проверка размеров: Убедитесь, что размеры щетки (12×16 мм) точно соответствуют геометрии обоймы щеткодержателя.

• Посадка: Плотно установите щетку в держатель, обеспечив свободное перемещение без заеданий, но и без лишнего люфта, чтобы гарантировать равномерный контакт с коллектором.

• Групповая замена: При замене нескольких щеток рекомендуется менять все одновременно. Это необходимо для обеспечения равномерного распределения токовой нагрузки по всем точкам контакта.

• Ориентация: Проверяйте направление скольжения щетки согласно заводской инструкции двигателя.

Регламент технического обслуживания

Для стабильного токосъема необходимо проводить регулярную ревизию узла:

1. Контроль износа: Регулярно проверяйте остаточную высоту щетки и плотность ее прилегания к поверхности коллектора.

2. Чистка: Своевременно удаляйте нагар и пыль с поверхности коллектора для снижения искрения и предотвращения эрозии металла.

3. Ревизия держателей: Контролируйте состояние щеткодержателей — при обнаружении люфта, деформации или термических повреждений узел подлежит замене.

4. Проверка давления: Проверяйте состояние нажимных пружин. Они должны обеспечивать паспортное давление на щетку для стабильного контакта.

5. Плановый осмотр: Проводите периодический осмотр электродвигателя в соответствии с общим регламентом эксплуатации оборудования на предприятии.

Основные преимущества

• Надежный контакт: Обеспечивает стабильную передачу тока даже в тяжелых режимах.

• Длительный ресурс: Высокая износостойкость при постоянных эксплуатационных нагрузках.

• Электробезопасность: Минимальный уровень искрения и нагрева в зоне контакта.

• Защищенность: Устойчивость материала к работе в условиях повышенной влажности и запыленности.

• Универсальность: Подходит для широкого спектра промышленных и транспортных электродвигателей.

Доставка на склад покупателя.
