Генератор 4ГПЭМ 220

Технические характеристики генератора 4ГПЭМ 220

Тип генератора 4ГПЭМ 220
Мощность, кВт 220
Напряжение, В 460
Ток, А 478
Частота вращения, об/мин 1500
Габаритные размеры, мм 1240х950х960
Масса, кг 1930
Категория:

Описание

Want create site? Find Free WordPress Themes and plugins.

Генераторы постоянного тока серии 4ГПЭМ (далее генераторы) общепромышленного применения, изготавливаются по ТУ 3336-003-64101750-2010.

Генераторы (модификация ) габаритов от 391 х 580 х 535 мм (длина х ширина х высота ) до 1240 х1115 х 950 мм, мощностью от 14 до 220 кВт предназначены для работы в продолжительном номинальном режиме S1.
Генераторы постоянного тока мощностью до 220 кВт предназначены для питания двигателей главных приводов механизмов.

Номинальное значение климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89

  • высота над уровнем моря не более 1000м ;
  • температура воздуха окружающей среды для климатических районов:
    • с умеренным климатом от -45 0 С до + 40 0 С и относительной влажностьюне более 80% при 20 0 С;
    • с холодным климатом от -60 0 С до +40 0 С и относительной влажностью не более 80% при 20 0 С;
    • с тропическим климатом от -10 0 С до +45 0 С и относительной влажностью не более 80% при 27 0 С;
  • группа механического исполнения М1 по ГОСТ 17516.1-90;
  • содержание пыли в охлаждающем воздухе генератора не должно превышать0,4 мг/м3 ;
  • окружающая среда не взрывоопасна по метану и не содержит агрессивных газов и паров в концентрациях, разрушающие действующих на защитные покрытия и изоляцию токоведущих частей;
  • требования техники безопасности соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75.

Генератор постоянного тока 4ГПЭМ 135 состоит из:

  1. станины;
  2. якоря;
  3. подшипниковых щитов;
  4. щеток с щеткодержателями, укрепленными на траверсе;
  5. сердечника полюса.

Конструкция изделия

Магнитная система имеет стальную станину, к которой крепятся главные и добавочные полюса с насаженными на них катушками, соединенными согласно схеме соединений.

Якорь состоит из пакета листов электротехнической стали с аксиальными вентиляционными каналами и обмоткой в пазах.

Конструкция траверсы обеспечивает регулирование нейтрали, а также возможность регулирования расстояния между щеткодержателем и коллектором.

На колодку выводов выводятся начала и концы обмоток якоря и дополнительных полюсов (Я1-Д2), стабилизирующей обмотки (СТН1-СТН2), шунтовой обмотки возбуждения (Ш1-Ш2), независимой обмотки возбуждения (Н1-Н2, Н3-Н4), вывод обмотки особого назначения (О1).
Степень защиты генераторов по ГОСТ 17494-87 и способ их охлаждения по ГОСТ 20459-87.

Генераторы изготавливаются на двух подшипниках качения (кроме генератора 4ГПЭМ -15). Конструкцией подшипниковых узлов предусмотрена частичная замена и пополнение смазки в условиях эксплуатации без разборки генератора.
Машины имеют два зажима заземления, расположенные на лапах станины.

Параметры генераторов соответствуют режиму S1 по ГОСТ 183–74. Группа механического исполнения М1 по ГОСТ 17516.1–90. Требования техники безопасности соответствуют ГОСТ 12.2.007.0–75 и ГОСТ 12.2.007.1–75. Генераторы соответствуют требованиям ТУ 16–88 ИБЖЦ.527614.011 ТУ.

Технические характеристики генератора 4ГПЭМ 220

Тип генератора 4ГПЭМ 220
Мощность, кВт 220
Напряжение, В 460
Ток, А 478
Частота вращения, об/мин 1500

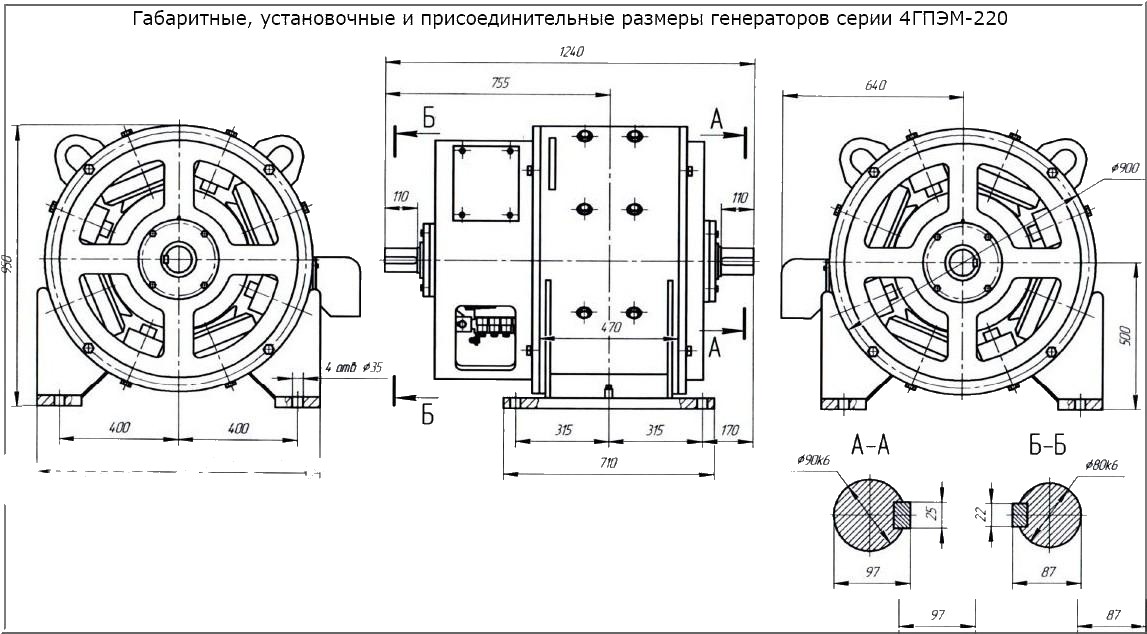

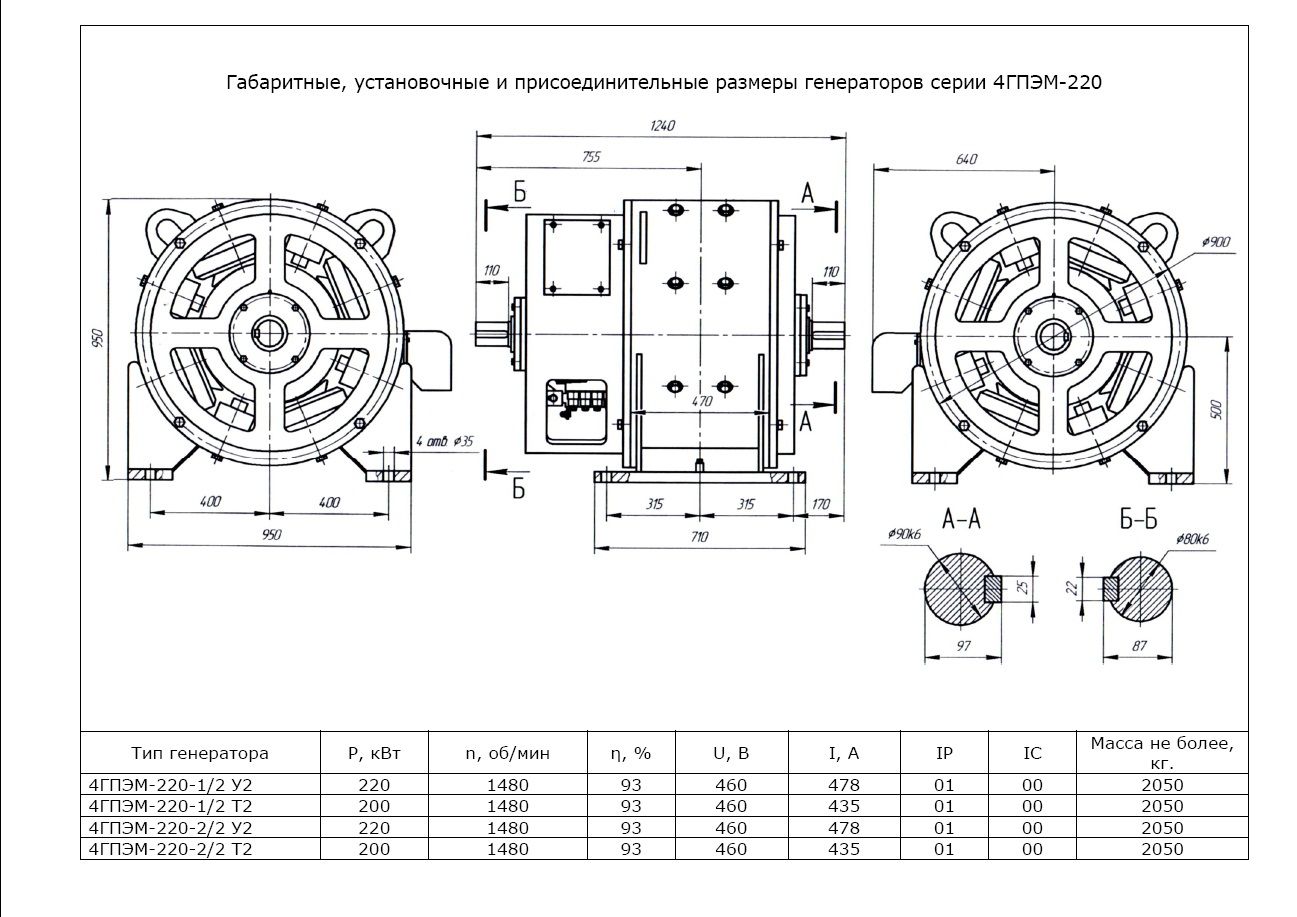

Габаритные размеры, мм 1240х950х960
Масса, кг 1930

Условия эксплуатации генераторов 4ГПЭМ 220:

  • в районах холодного, умеренного и тропического климата;
  • на высоте не более 1 000 м над уровнем моря;
  • при температуре окружающего воздуха от + 40 до – 60 ⁰С и относительной влажности не более 80% при + 20 ⁰С;
  • в условиях взрывобезопасной окружающей среды, не содержащей агрессивных паров, газов и токопроводящей пыли.
Генераторы 4ГПЭМ 220 комплектуются щеткодержателями серии ДРПк1 (ДГП) и электрощетками.

Таблица 1 – Степень защиты генераторов и способ их охлаждения.

Типоразмер Степень защиты

по гост

 17494-87

Способ охлаждения

по

ГОСТ 20459-87

4ГПЭМ-15 IP00

IC00

4ГПЭМ -55 IP01
4ГПЭМ -125
4ГПЭМ -135
4ГПЭМ -170
4ГПЭМ -220
