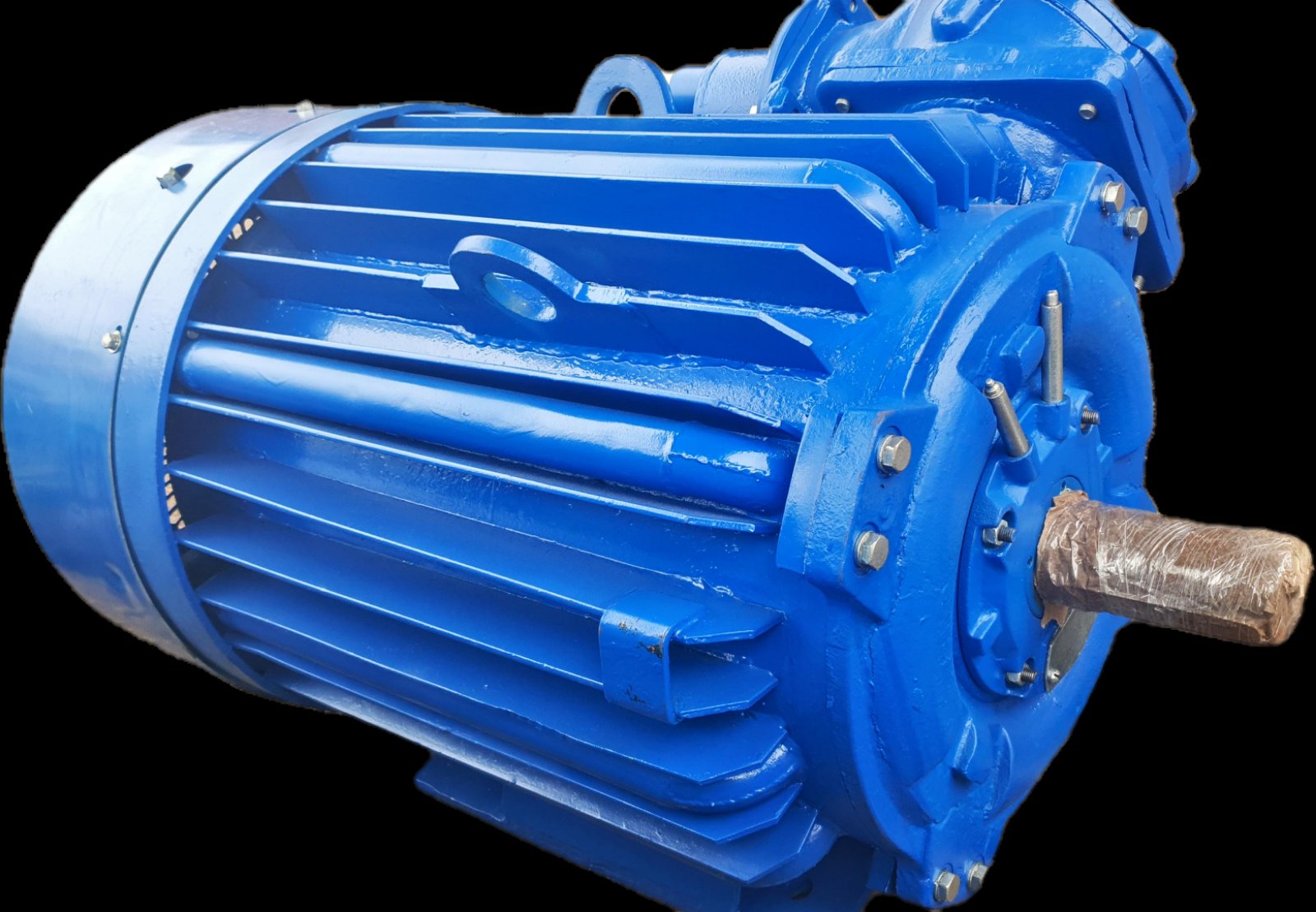

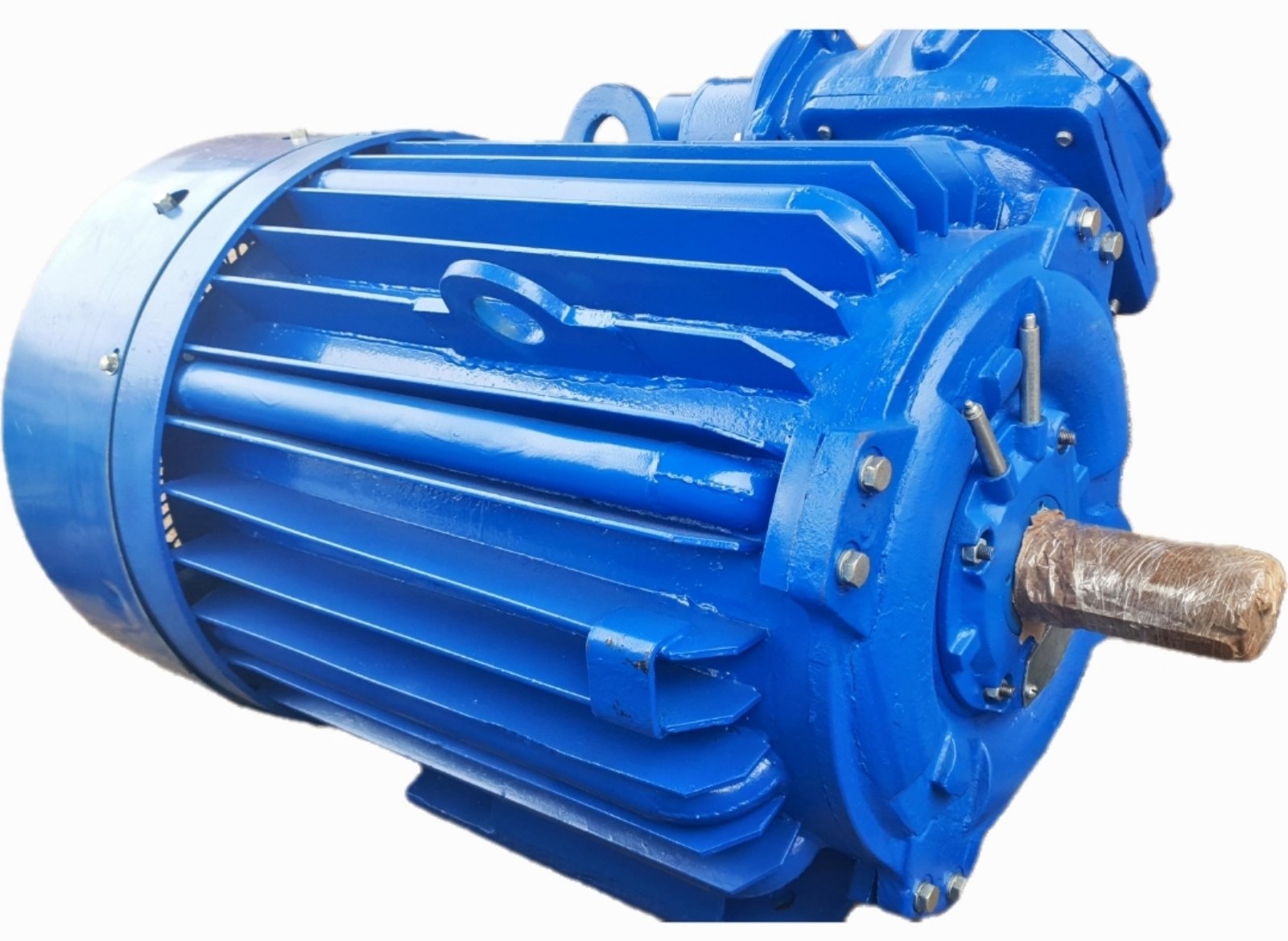

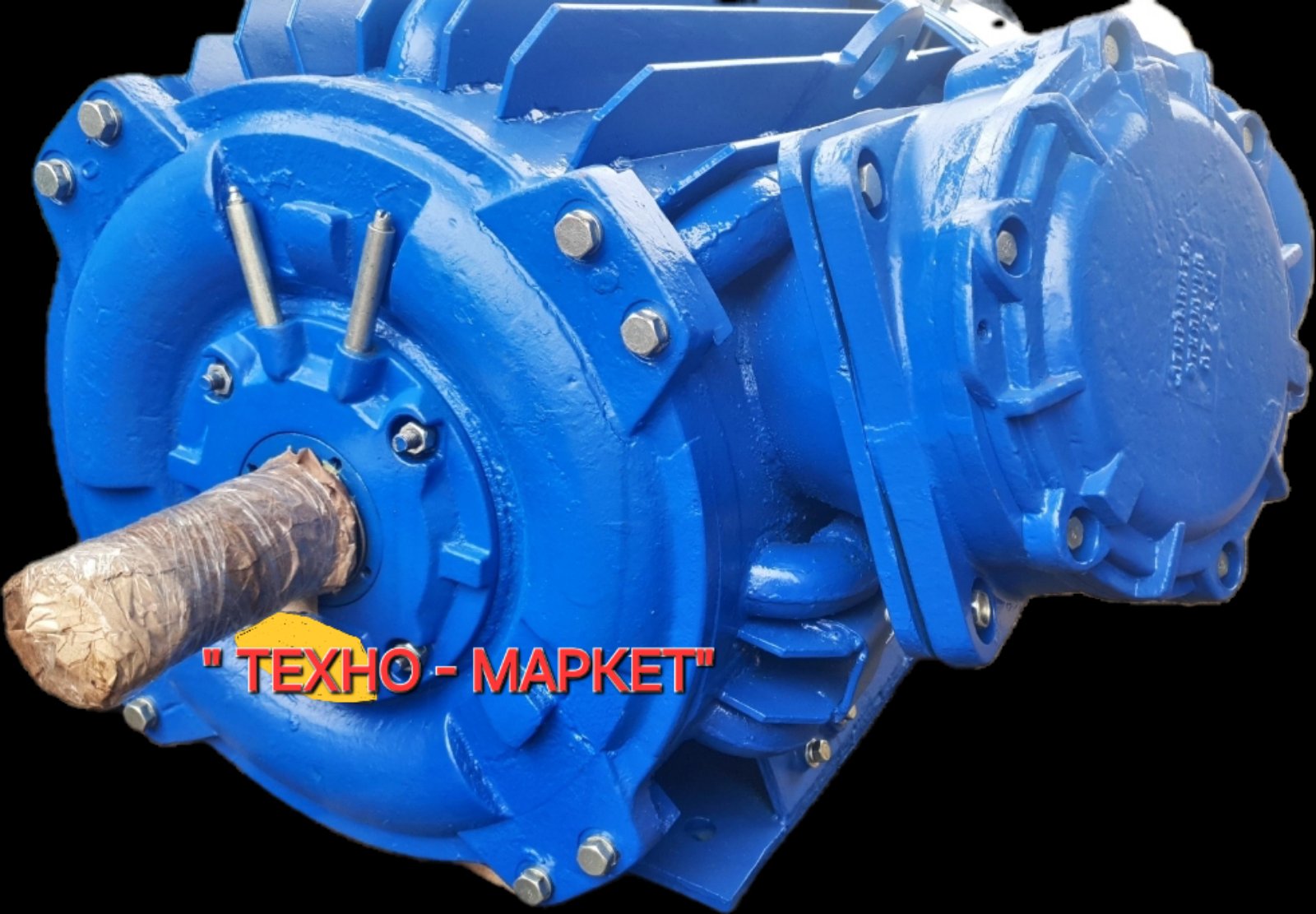

Электродвигатель 110 кВт 750 об/ мин , взрывозащищенный ВАО 280L 8 У2

Описание

Общие сведения

Двигатели трехфазные асинхронные короткозамкнутые взрывозащищенные низковольтные ВАО3 предназначены для работы в шахтах, опасных по газу или пыли, а также во взрывоопасных помещениях всех классов и наружных установках, в которых возможно образование взрывоопасных смесей паров, газов или пыли с воздухом, отнесенных по взрывоопасности к категориям 11А, 11В и группам Т1, Т2, Т3, Т4.

Структура условного обозначения

ВАО3-ХХ4Х2,5:

В — взрывозащищенный;

А — асинхронный;

О — обдуваемый;

3 — третья серия;

Х — высота оси вращения, мм;

Х — длина двигателя (S, М, L);

4 — число полюсов;

Х2,5 — климатическое исполнение (У, ХЛ, Т) и категория

размещения по ГОСТ 15150-69.

Условия эксплуатации

Высота над уровнем моря не более 1000 м.

Температура окружающей среды от минус 40 до 40°С.

Относительная влажность воздуха 100% при температуре 25°С.

Двигатели для внутренних и экспортных поставок соответствуют: ТУ 16-526.683-86 (ВАО3-280), ТУ 16-87 ИМШБ.526726.004 ТУ (ВАО3-315), ТУ 16-87 ИМШБ.526826.008 ТУ (ВАО3-355).

Двигатели, поставляемые на экспорт, дополнительно соответствуют ОСТ 16 0.800.210-83.

В части требований техники безопасности двигатели соответствуют ГОСТ 12.2.007.1-75.

Нормативно-технический документ

ТУ 16.526.683-86; ТУ 16-87 ИМШБ.526726.004 ТУ;

ТУ 16-87 ИМШБ.526826.008 ТУ; ОСТ 160.800.210-83
