Описание

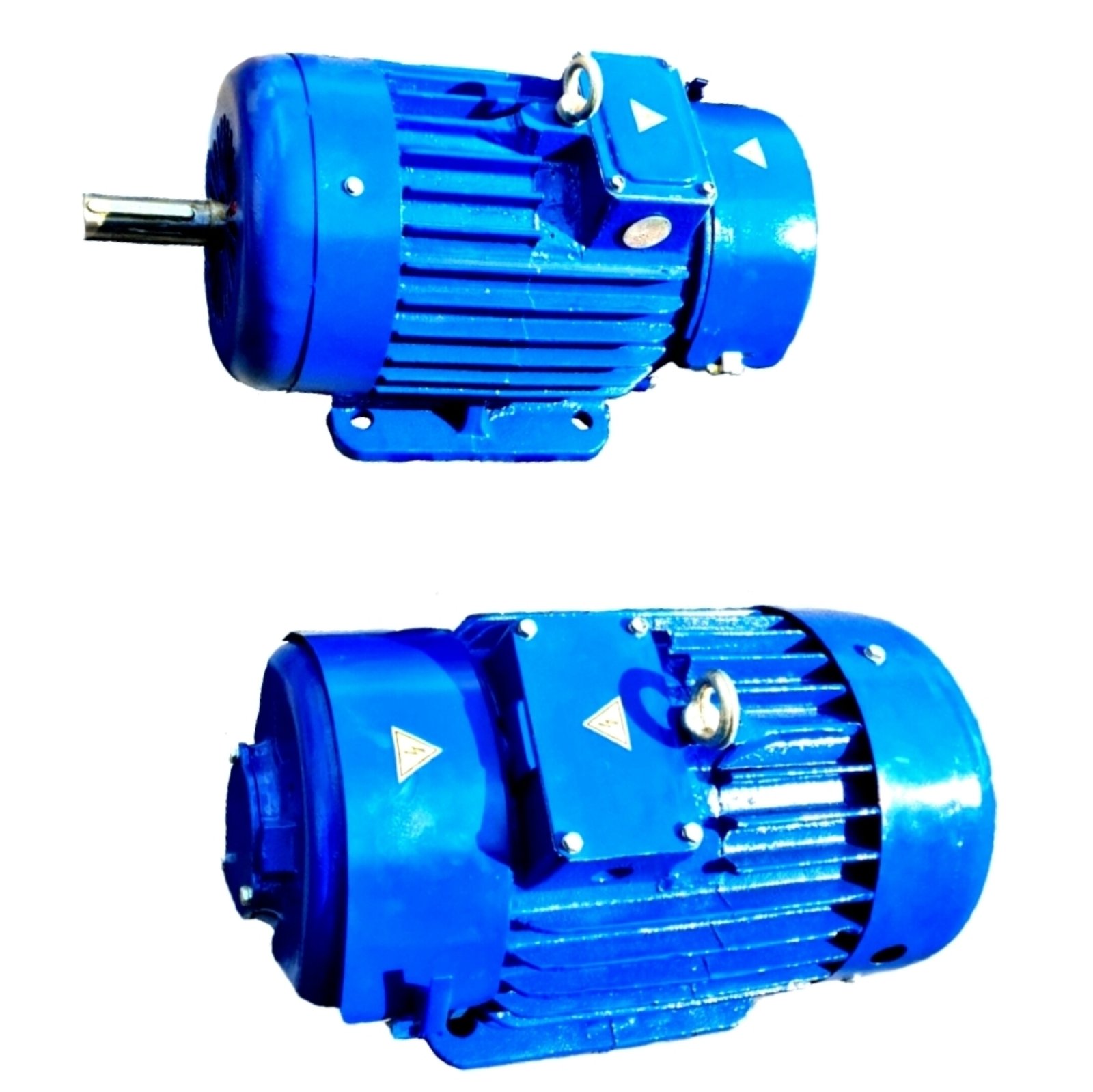

Электродвигатели серий МТН 211-6 и МТF 211-6 представляют собой надежные асинхронные трехфазные машины, предназначенные для привода промышленного оборудования средней мощности.
Мощность 7,5 кВт при частоте вращения 1000 об/мин делает эти двигатели оптимальным выбором для станков, насосов, компрессоров, вентиляторов и конвейерных линий, где требуются стабильный крутящий момент и длительная непрерывная работа.
Конструктивно двигатели выполнены в прочном корпусе с защитой IP54 и классом изоляции F, что обеспечивает устойчивость к пыли и повышенной влажности в типичных производственных условиях.
Подшипниковые узлы рассчитаны на длительную эксплуатацию, а оптимизированная балансировка ротора снижает уровень вибрации и шума. Монтажное исполнение IM B3 (на лапах) упрощает установку и интеграцию в существующие механизмы.
Основные преимущества МТН/МТF 211-6:
стабильная работа в режиме S1 (непрерывная нагрузка);
высокий КПД и экономичное энергопотребление;
прочная и неприхотливая конструкция;
простота обслуживания и доступность запасных частей;
возможность поставки под заказ с альтернативным напряжением и модификациями вала.
Монтаж электродвигателя
Установка электродвигателей МТН 211-6 и МТF 211-6 выполняется на подготовленное основание механизма или раму оборудования.
Основные требования монтажа:
основание должно быть жёстким и ровным, без перекосов;
двигатель закрепляется болтовыми соединениями через лапы или фланец;
необходимо обеспечить точную соосность валов двигателя и приводного механизма;
соединение выполняется через муфту, редуктор или зубчатую передачу;
допускается применение эластичных муфт, компенсирующих небольшие перекосы.
Важно: Несоблюдение соосности может привести к повышенной вибрации, перегреву подшипников и преждевременному выходу двигателя из строя.
Подготовка двигателя к установке
Перед монтажом необходимо выполнить:
внешний осмотр корпуса, вала и клеммной коробки;
проверку свободного вращения вала;
контроль сопротивления изоляции обмоток;
проверку комплектности согласно паспорту изделия;
очистку посадочных поверхностей от консервационной смазки.
При длительном хранении рекомендуется выполнить сушку обмоток двигателя.
Подключение электродвигателя
Подключение выполняется через клеммную коробку согласно электрической схеме.
Перед запуском необходимо:
проверить соответствие напряжения сети параметрам двигателя;
выполнить заземление корпуса двигателя;
проверить надежность контактных соединений;
убедиться в правильности подключения фаз.
После подключения выполняется пробный кратковременный пуск для проверки направления вращения.
Проверка работы
После монтажа проводится контрольная проверка двигателя:
запуск двигателя без нагрузки;
контроль уровня шума и вибрации;
проверка нагрева подшипников;
контроль работы в номинальном режиме.
Только после успешной проверки двигатель допускается к эксплуатации под рабочей нагрузкой.
Таблица технических характеристик
| Характеристика | Значение |
|---|---|
| Модель | МТН 211-6 / МТF 211-6 |
| Мощность | 7,5 кВт |
| Частота вращения | 1000 об/мин |
| Напряжение | 380 / 660 В |
| Частота сети | 50 Гц |
| Режим работы | S1 (непрерывный) |
| КПД (примерно) | 88–90 % |
| Класс защиты | IP54 |
| Класс изоляции | F |
| Монтажное исполнение | IM B3 (на лапах) |
| Рабочий диапазон температур | –40 ℃ … +55 ℃ |
| Масса (приблизительно) | ~120 кг |

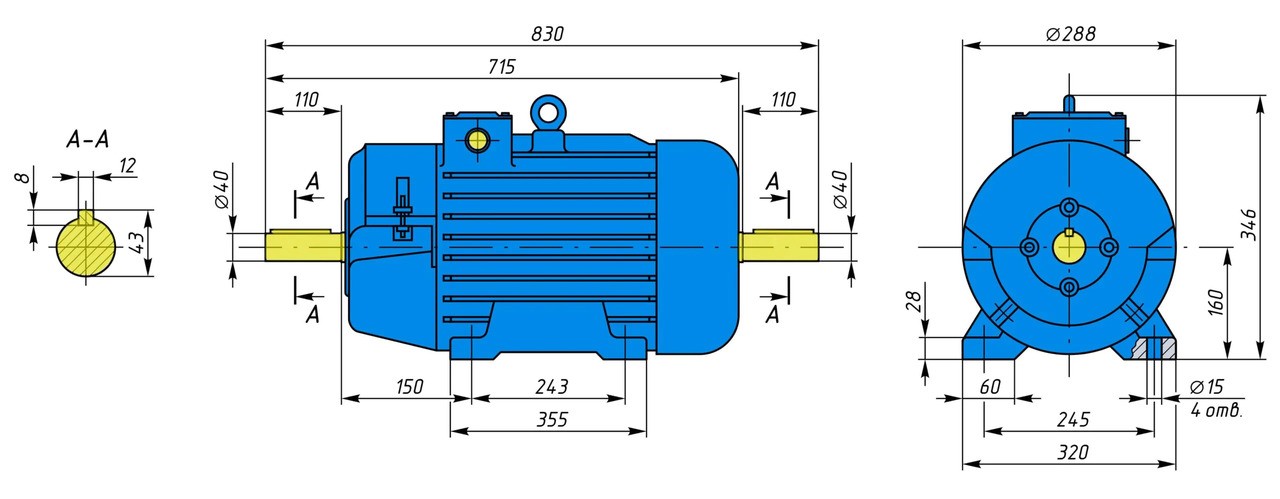

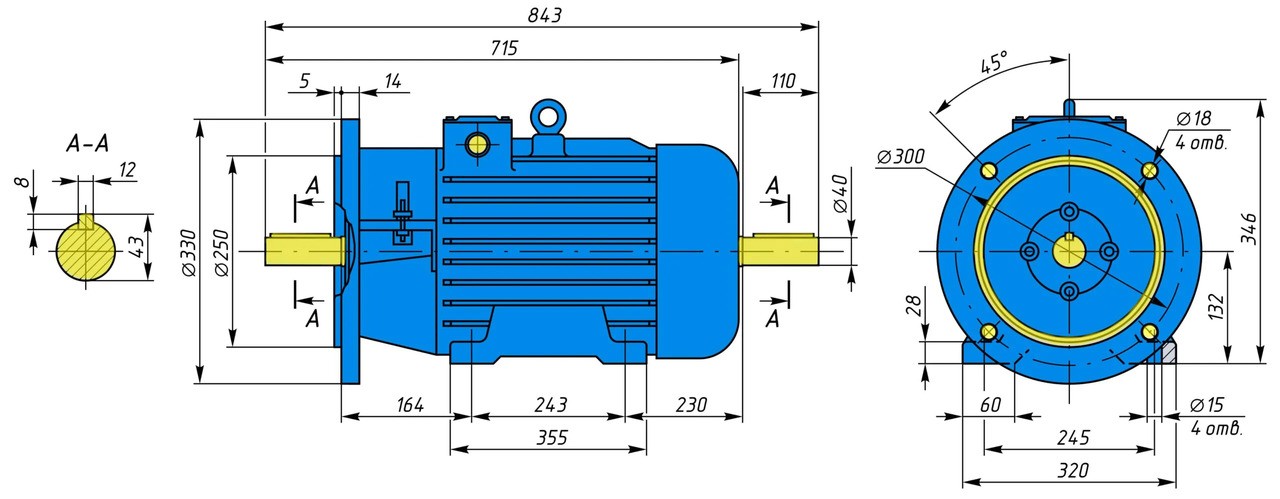

Чертёж и размеры электродвигателя МТН 211-6, МТF 211-6
(7,5 кВт, 940 об/мин)
На чертежах представлены габаритные, присоединительные и установочные размеры электродвигателей МТН 211-6 и МТF 211-6 мощностью 7,5 кВт и частотой вращения 940 об/мин.
Данные чертежи применяются для правильного подбора и установки электродвигателя при проектировании и ремонте промышленного оборудования.
Электродвигатели изготавливаются контрактным производителем ПП «Техно-Маркет» с обязательным контролем на всех этапах производства и проверкой работоспособности перед поставкой.
Назначение чертежей
Представленные чертежи позволяют определить:
габаритные размеры электродвигателя
межцентровые расстояния крепёжных отверстий
присоединительные размеры вала
посадочные размеры для монтажа на оборудование
установочные размеры для исполнения на лапах и фланцевого исполнения
Область применения
Чертежи используются при:
проектировании приводов оборудования
замене старых электродвигателей
модернизации промышленного оборудования
подборе аналогов электродвигателей
