Описание
Трехфазный асинхронный Электродвигатель А4-355L-4 250 кВт, 1500 об/мин изготавливается для нужд народного хозяйства и для поставки на экспорт в страны с умеренным и тропическим климатом. Предназначены для привода различных механизмов: вентиляторов, дымососов, центробежных насосов и пр. в стационарных установках. Трехфазные асинхронные электродвигатели серии А4 также изготавливаются в соответствии с требованиями нормативно–технической документации для АЭС.
Условное обозначение типоразмера электродвигателя:
А – двигатель асинхронный с короткозамкнутым ротором; 4 – порядковый номер серии;

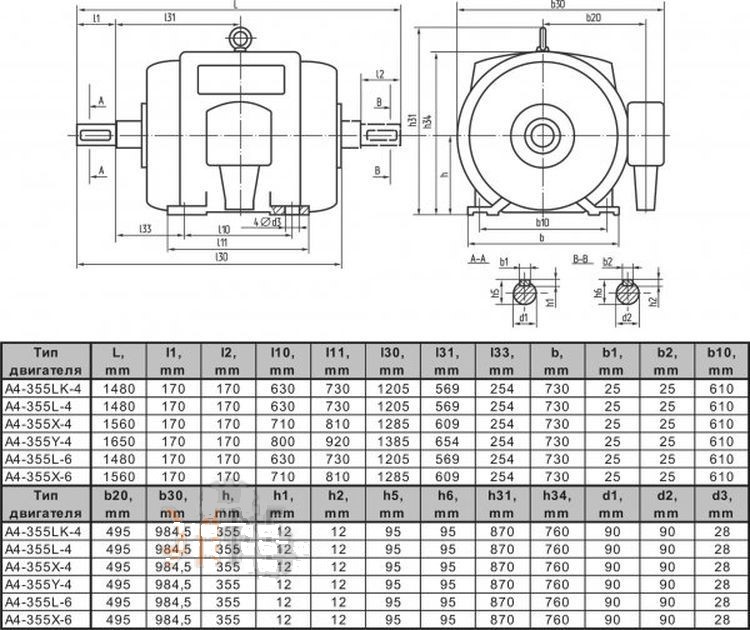

355, 400 – высота оси вращения в мм;
LK, L, X, Y – условное обозначение длины сердечника статора; 2, 4, 6 – число полюсов;
У, Т, О – климатическое исполнение по ГОСТ 15150; 3 – категория размещения по ГОСТ 15543.1.
Конструктивное исполнение и способ монтажа: IM 1001, 1002 (по ГОСТ 2479). По требованию заказчика изготавливаются двигатели с другим способом монтажа.
Климатическое исполнение – умеренное, тропическое, общеклиматическое (У, Т, О) по ГОСТ 15150.
Степень защиты от воздействия окружающей среды IP 23 по ГОСТ 17494. Степень защиты коробки выводов должна быть не ниже IP 54 по по ГОСТ 17494. Режим работы – продолжительный S1 по ГОСТ 183.
Класс безопасности – 3Н по НП–001 (для исполнения с приемкой «Росатом»).
Категория сейсмостойкости – II по НП–031 (для исполнения с приемкой «Росатом»).
Расчетный уровень землетрясения – 9 баллов по шкале MSK–64 (для исполнения с приемкой «Росатом»).
Вид тока – переменный трехфазный.
Частота тока – 50 и 60 Гц.
Напряжение – 6000В. По требованию заказчика возможно изготовление двигателей с другим напряжением.
Направление вращения – любое.
Допускаемая высота эксплуатации* – 1000 м над уровнем моря.
Группа условий эксплуатации – M1 по ГОСТ 17516.
Способ охлаждения двигателей – IC01 по ГОСТ 20459.
Класс нагревостойкости изоляции обмотки статора не ниже F по ГОСТ 8865.
Уровень шума двигателей не должен превышать предельных значений по 1 классу ГОСТ 16372.
При установке двигателя свыше 1000 м номинальная мощность двигателя должна быть снижена согласно ТУ.

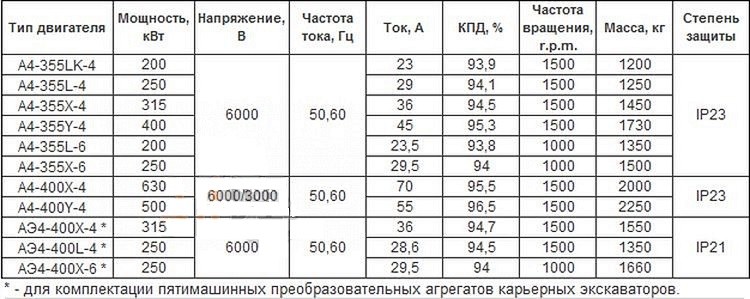

ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЯ
Название электродвигателя Электродвигатель А4-355L-4 250 кВт, 1500 об/мин
Мощность, кВт250
Частота вращения, об/мин1500
Количество полюсов4
Режим работыS1
Степень защитыIP23
Класс изоляцииF
Напряжение, В6000
Частота питающей сети, Гц50, 60
КПД, %94,1
Стандарт ГОСТ
Масса, кг1250
СерияА4
