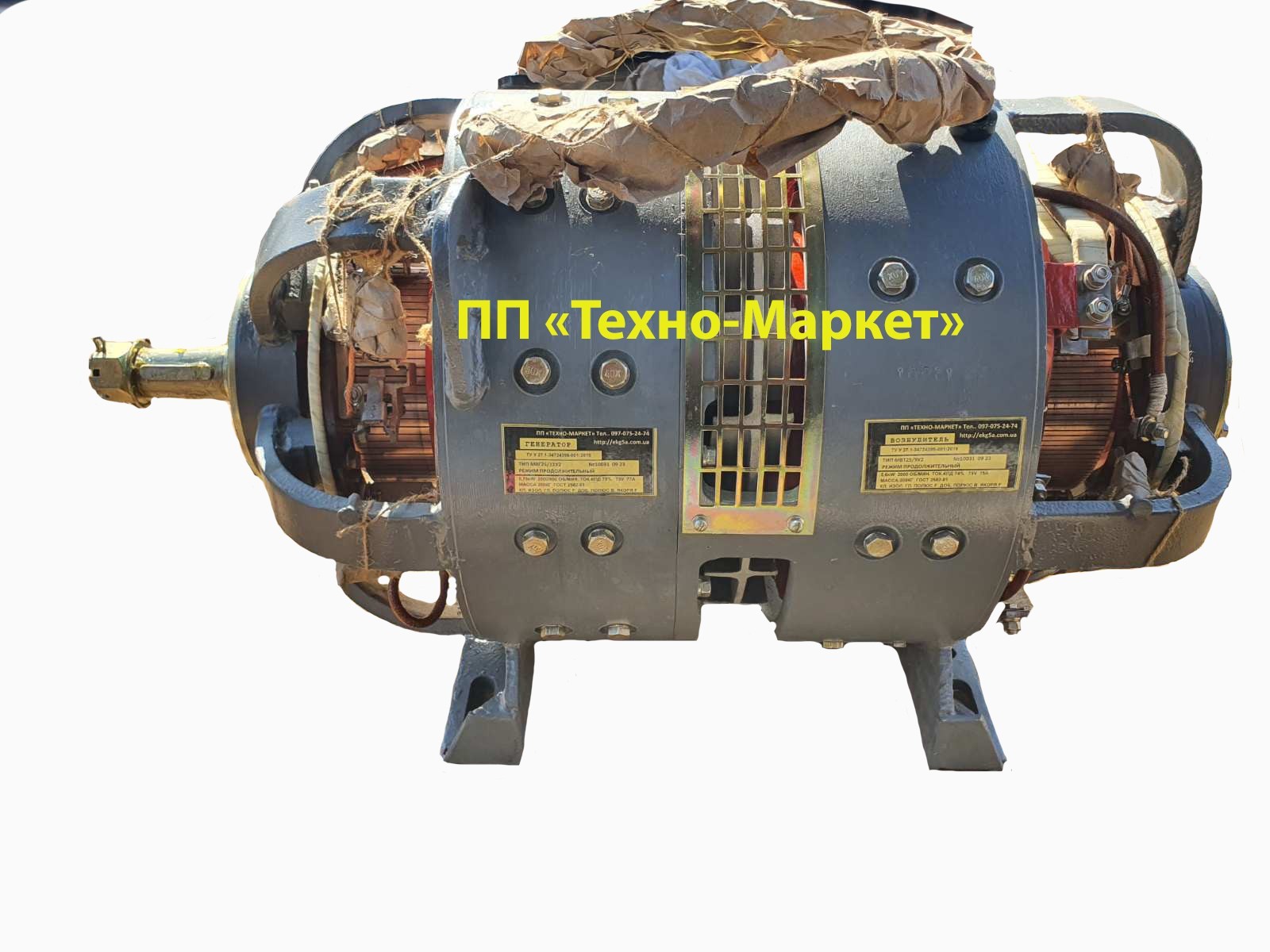

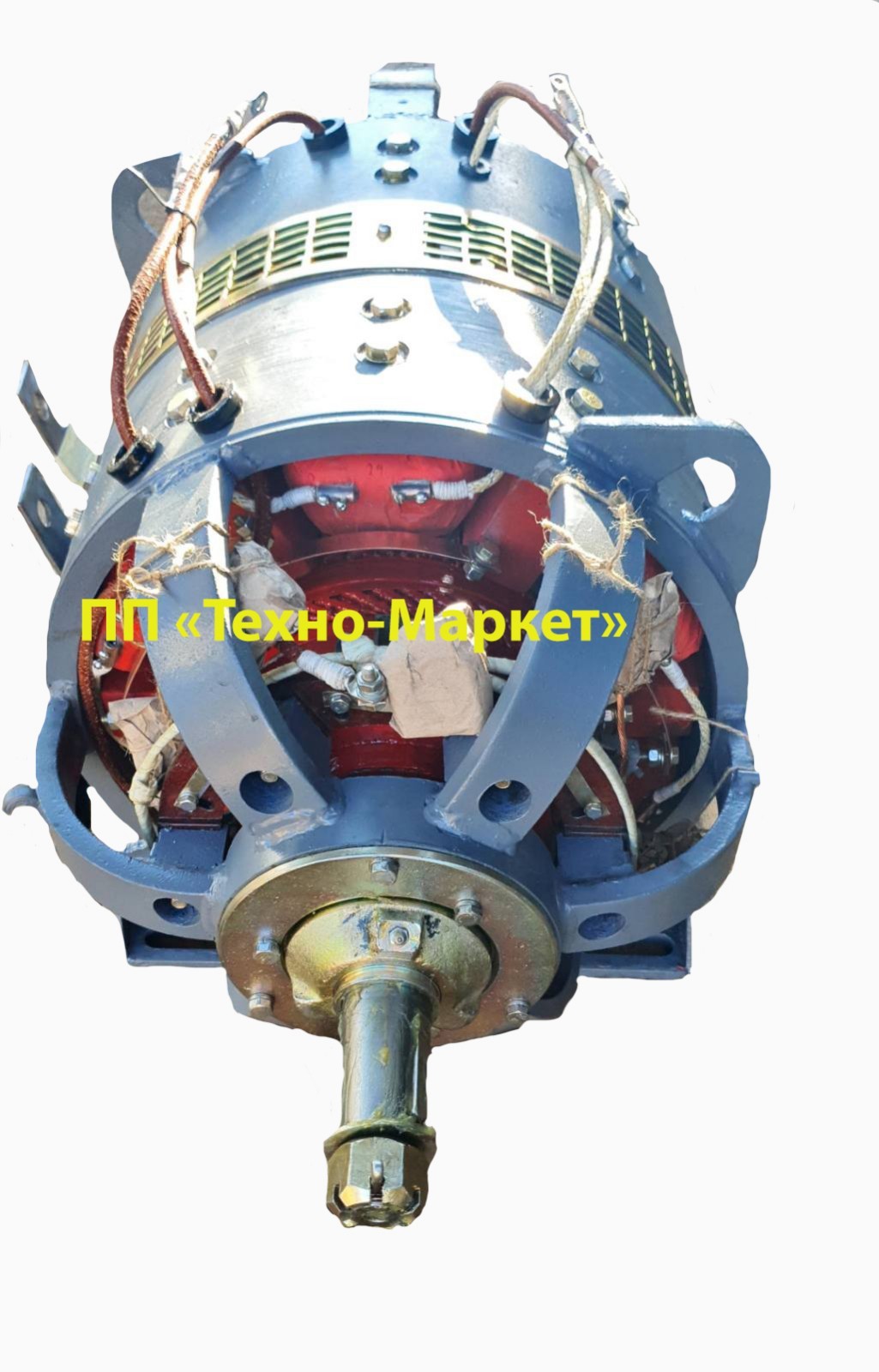

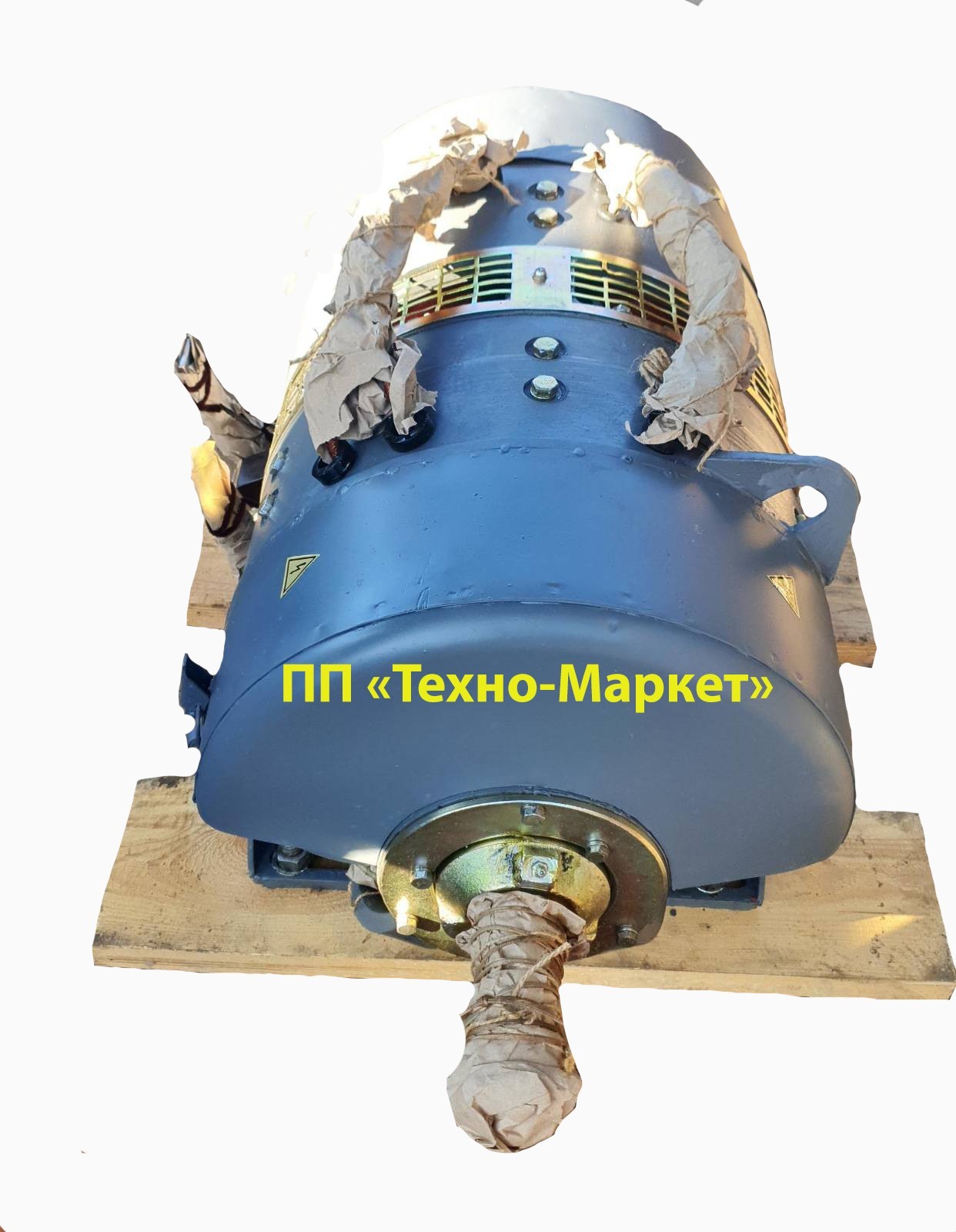

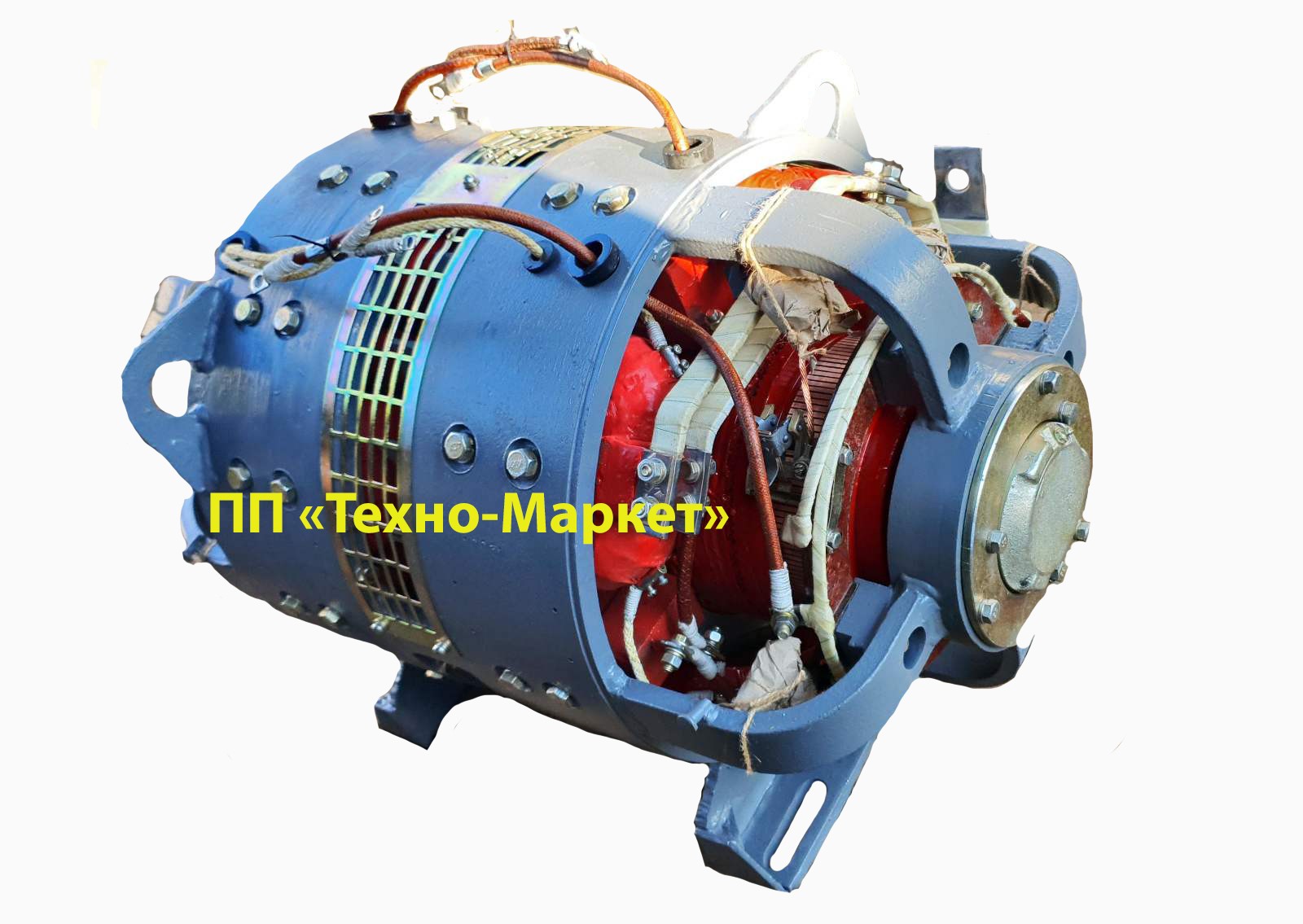

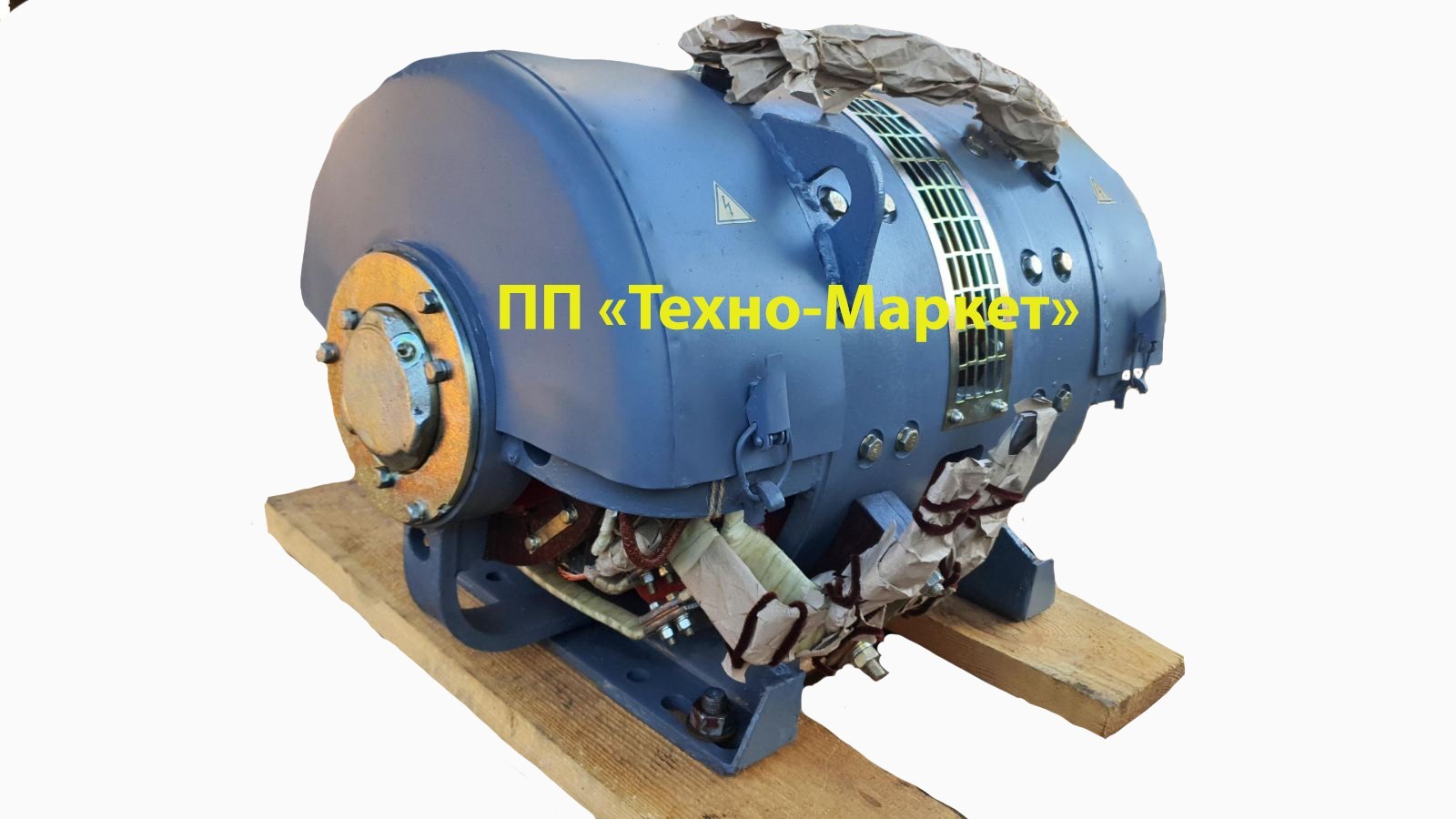

Описание двухмашинного агрегата МВТ25/9+МВГ25/11
Двухмашинный агрегат МВТ25/9+МВГ25/11, аналогичен своей компоновкой
и назначением с агрегатами А-706А и А-706Б. Основой являются возбудитель
и вспомогательный генератор — машины постоянного тока с самовентиляцией
защищенного исполнения.  Якоря возбудителя и вспомогательного генератора собраны
на общем валу, станины соединены болтами. Вспомогательный генератор имеет шесть
главных и шесть добавочных полюсов, возбудитель — четыре главных и четыре
добавочных полюса.
Возбудитель МВТ25/9 является машиной с продольно расщепленными полюсами.
Возбудитель и вспомогательный генератор представляют собой один агрегат,
якорь которого приводится во вращение ременной передачей от вала дизеля.
Вспомогательный генератор МВГ25/11 имеет шесть главных и шесть добавочных
полюсов. Возбуждение осуществляется параллельно. Обмотка якоря
вспомогательного генератора волновая, с двумя параллельными ветвями.
Секция обмотки выполнена из прямоугольной меди размером 1,56X5,1 мм с изоляцией ПБД.
Она состоит из двух витков — так называемая двух витковая секция.
В пазах секции удерживаются проволочным бандажом. Лобовые части в местах намотки бандажей дополнительно
изолированы с применением  асбестового полотна.

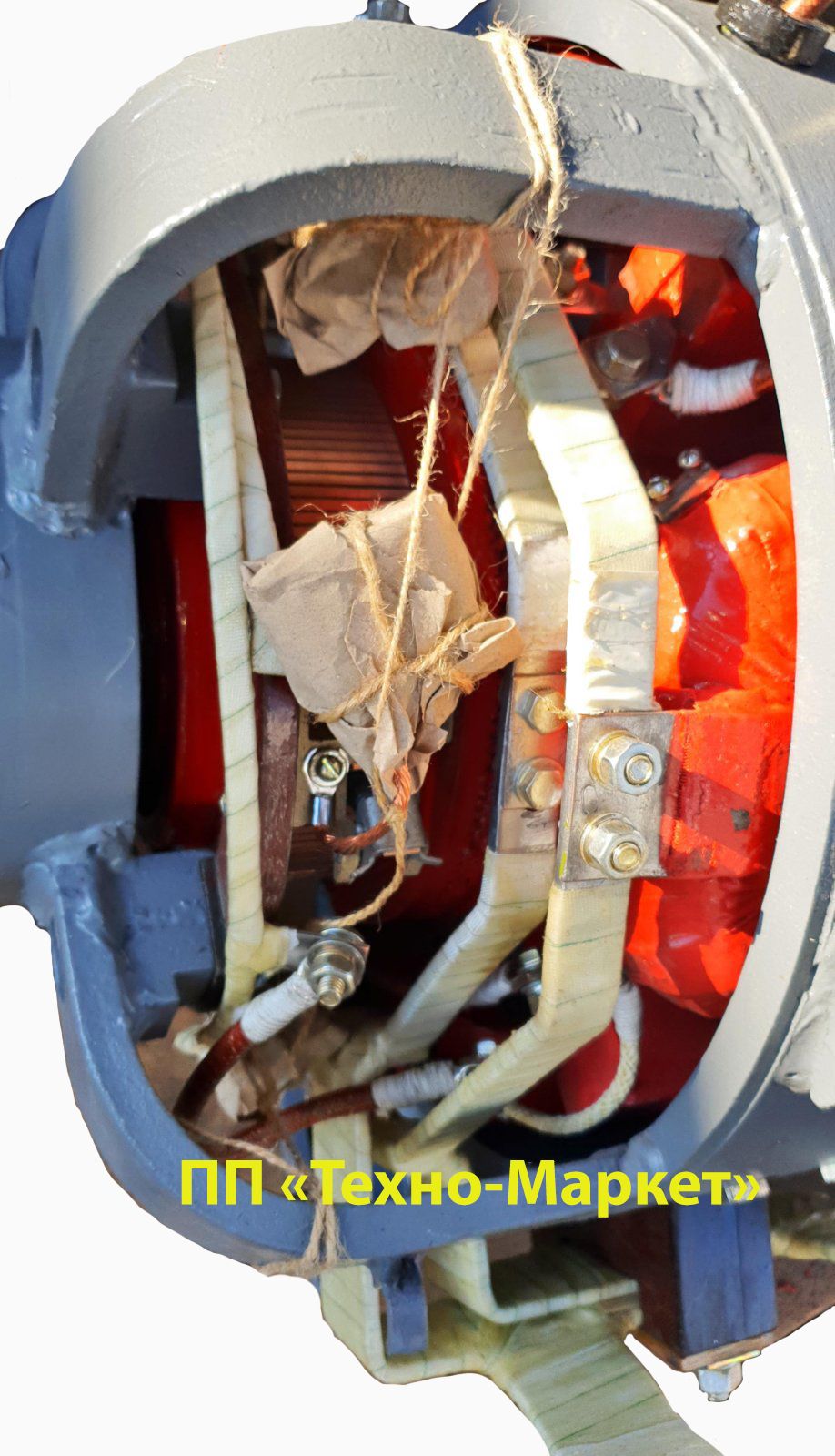

На главных полюсах возбудителя размещены две обмотки: параллельного возбуждения
и дифференциальная. Первая выполнена из изолированного медного круглого провода,
вторая — из медной голой ленты, намотанной плашмя. Обе катушки изолируются совместно
и пропитываются в эпоксидном компаунде. Соединения дифференциальных катушек
выполняются голой медной шиной, а параллельного возбуждения — проводами в
маслостойкой оболочке. Выводы от дифференциальной обмотки представляют собой
медные шины, расположенные на  изоляционных прокладках вне машины. Остальные выводы
выполнены из маслостойких проводов, проходящих через резиновые втулки.
Обмотка якоря возбудителя волновая одновитковая.
Изоляция главных полюсов возбудителя и вспомогательного генератора класса F,
добавочных полюсов — класса В, якорей — класса F.

Условное обозначение МВТ25/9У2+МВГ25/11У2

М- машинный;

В-возбудитель;

Т- тепловозный;

25- диаметр якоря;

9-длина пакета якоря;

У2- климатическое исполнение;

М- машинный;

В — вспомогательный;

Г-генератор;

25- диаметр якоря;

11- длина пакета якоря;

У2- климатическое исполнение.

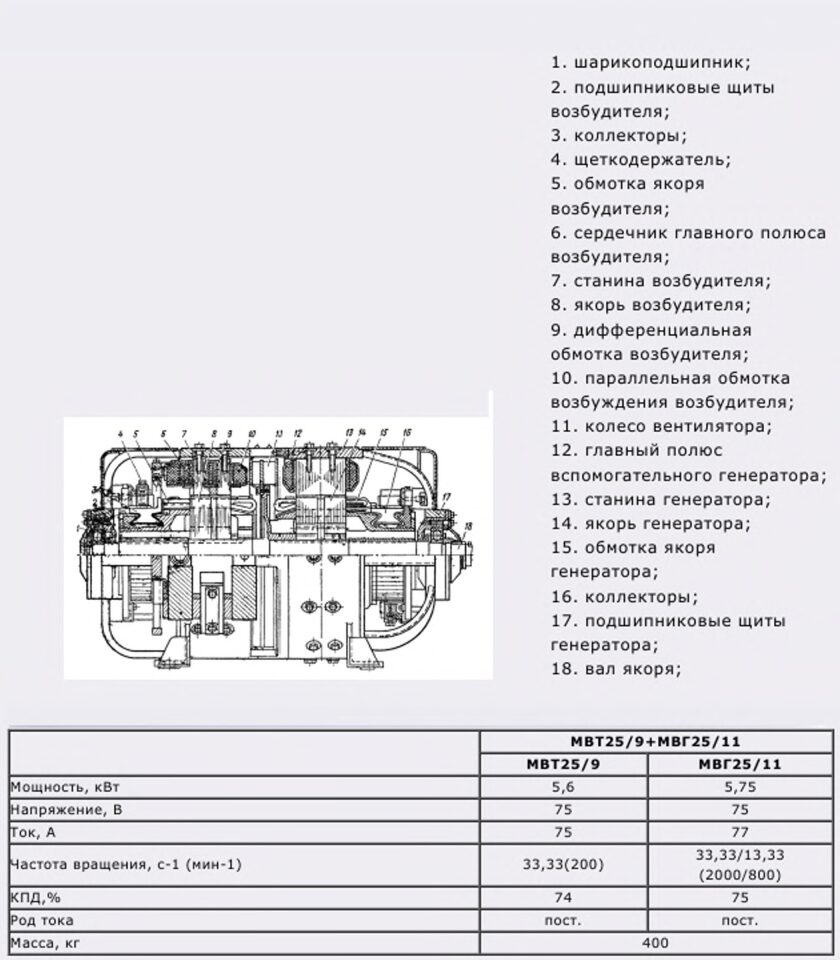

Состав и технические характеристики агрегата приведены в приложении.
